2020 PEUGEOT 2008 Instrukcja obsługi (in Polish)

159
Informacje praktyczne
7► Podłączyć przewód ładowania do gniazda w pojeździe, postępując zgodnie z instrukcją
obsługi publicznej stacji szybkiego ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
klapki.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy prawidłowo
wykonano połączenie.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.

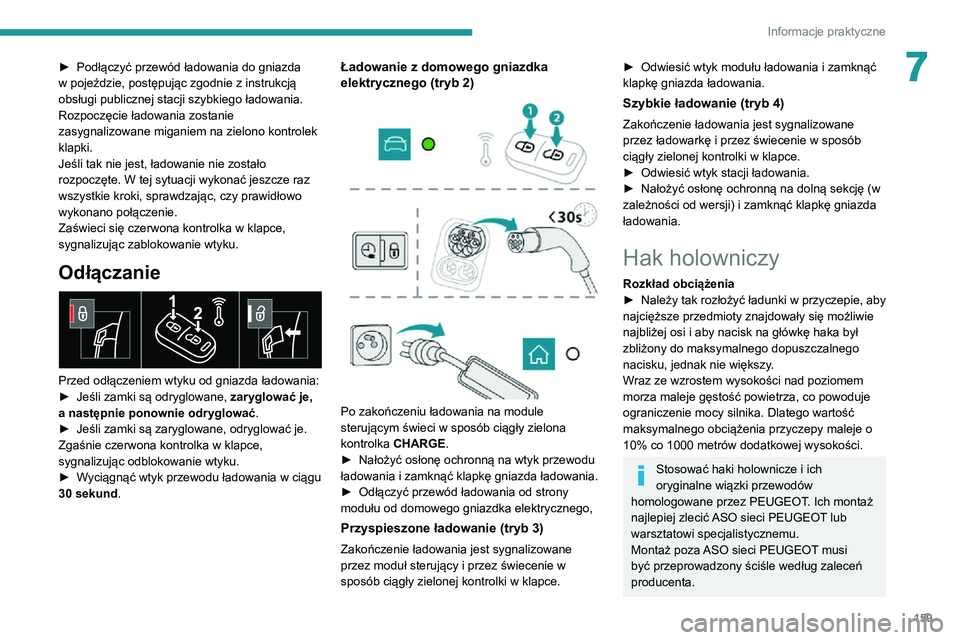

Odłączanie

Przed odłączeniem wtyku od gniazda ładowania:► Jeśli zamki są odryglowane, zaryglować je,
a następnie ponownie odryglować .
► Jeśli zamki są zaryglowane, odryglować je.Zgaśnie czerwona kontrolka w klapce,
sygnalizując odblokowanie wtyku.
► Wyciągnąć wtyk przewodu ładowania w ciągu 30 sekund.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)





Po zakończeniu ładowania na module
sterującym świeci w sposób ciągły zielona
kontrolka CHARGE .
► Nałożyć osłonę ochronną na wtyk przewodu ładowania i zamknąć klapkę gniazda ładowania.► Odłączyć przewód ładowania od strony modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie (tryb 3)
Zakończenie ładowania jest sygnalizowane
przez moduł sterujący i przez świecenie w
sposób ciągły zielonej kontrolki w klapce.
► Odwiesić wtyk modułu ładowania i zamknąć klapkę gniazda ładowania.
Szybkie ładowanie (tryb 4)
Zakończenie ładowania jest sygnalizowane
przez ładowarkę i przez świecenie w sposób
ciągły zielonej kontrolki w klapce.
► Odwiesić wtyk stacji ładowania.► Nałożyć osłonę ochronną na dolną sekcję (w zależności od wersji) i zamknąć klapkę gniazda
ładowania.
Hak holowniczy
Rozkład obciążenia► Należy tak rozłożyć ładunki w przyczepie, aby najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Wraz ze wzrostem wysokości nad poziomem
morza maleje gęstość powietrza, co powoduje
ograniczenie mocy silnika. Dlatego wartość
maksymalnego obciążenia przyczepy maleje o
10% co 1000 metrów dodatkowej wysokości.
Stosować haki holownicze i ich
oryginalne wiązki przewodów
homologowane przez PEUGEOT. Ich montaż
najlepiej zlecić ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Montaż poza ASO sieci PEUGEOT musi
być przeprowadzony ściśle według zaleceń
producenta.

160
Informacje praktyczne
– pokrętło styka się z zaczepem (położenie A);– zamek jest zablokowany, klucz jest wyjęty i nie można poruszyć pokrętłem;– zaczep kulowy nie może poruszać się we wsporniku; spróbować poruszać nim ręką.
Kiedy zaczep kulowy nie jest zablokowany,
istnieje ryzyko odłączenia się przyczepy, co
grozi wypadkiem!
W trakcie korzystania z zaczepu
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
pojazdów.
Bezwzględnie przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego, ponieważ w razie
przekroczenia tej wartości hak może się
odłączyć od pojazdu, co wiąże się z ryzykiem
wypadku!
Przed jazdą sprawdzić poprawność
ustawienia wysokości wiązki świateł
reflektorów i upewnić się, że działają światła
przyczepy.
Więcej informacji na temat ustawiania
wysokości wiązki świateł reflektorów
zawiera odpowiedni punkt.
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy
wskazanej w dowodzie rejestracyjnym, na
etykiecie producenta oraz w rozdziale Dane
techniczne tej instrukcji.
Wartość maksymalnego dopuszczalnego
nacisku na hak (zaczep kulowy) obejmuje
również akcesoria (bagażnik rowerowy,
bagażnik na hak itd.).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Silnik elektryczny
W pojazdach z napędem elektrycznym
nie wolno montować haka holowniczego.
Jazda z przyczepą / przyczepą kempingową
nie jest możliwa.

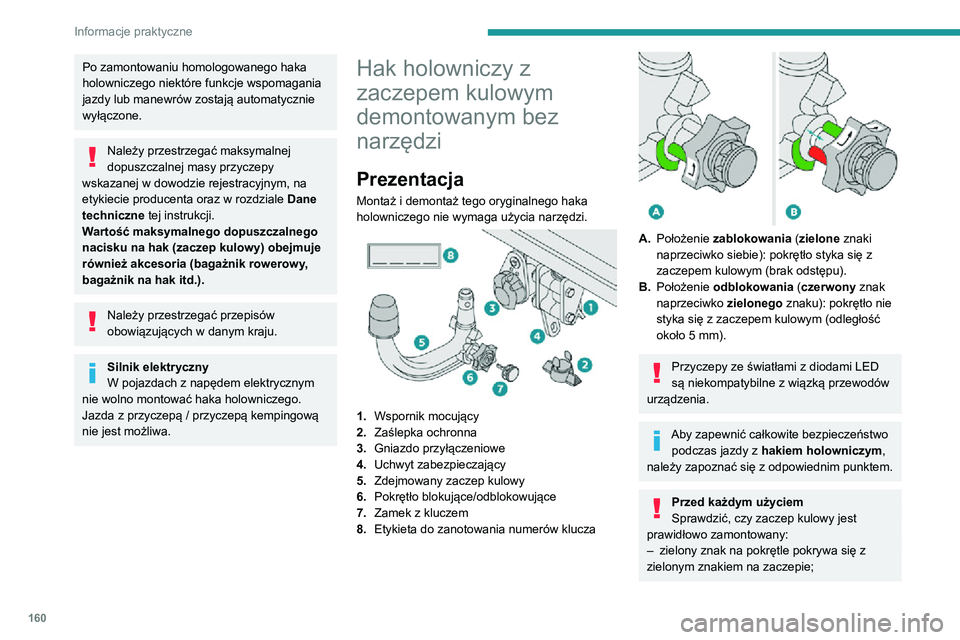

Hak holowniczy z
zaczepem kulowym
demontowanym bez
narzędzi
Prezentacja
Montaż i demontaż tego oryginalnego haka
holowniczego nie wymaga użycia narzędzi.


1. Wspornik mocujący
2. Zaślepka ochronna
3. Gniazdo przyłączeniowe
4. Uchwyt zabezpieczający
5. Zdejmowany zaczep kulowy
6. Pokrętło blokujące/odblokowujące
7. Zamek z kluczem
8. Etykieta do zanotowania numerów klucza


A.Położenie zablokowania (zielone znaki
naprzeciwko siebie): pokrętło styka się z
zaczepem kulowym (brak odstępu).
B. Położenie odblokowania (czerwony znak
naprzeciwko zielonego znaku): pokrętło nie
styka się z zaczepem kulowym (odległość
około 5 mm).
Przyczepy ze światłami z diodami LED
są niekompatybilne z wiązką przewodów
urządzenia.
Aby zapewnić całkowite bezpieczeństwo podczas jazdy z hakiem holowniczym ,
należy zapoznać się z odpowiednim punktem.
Przed każdym użyciem
Sprawdzić, czy zaczep kulowy jest
prawidłowo zamontowany:
– zielony znak na pokrętle pokrywa się z zielonym znakiem na zaczepie;

161
Informacje praktyczne
7– pokrętło styka się z zaczepem (położenie A);– zamek jest zablokowany, klucz jest wyjęty i nie można poruszyć pokrętłem;– zaczep kulowy nie może poruszać się we wsporniku; spróbować poruszać nim ręką.
Kiedy zaczep kulowy nie jest zablokowany,
istnieje ryzyko odłączenia się przyczepy, co
grozi wypadkiem!
W trakcie korzystania z zaczepu
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
pojazdów.
Bezwzględnie przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego, ponieważ w razie
przekroczenia tej wartości hak może się
odłączyć od pojazdu, co wiąże się z ryzykiem
wypadku!
Przed jazdą sprawdzić poprawność
ustawienia wysokości wiązki świateł
reflektorów i upewnić się, że działają światła
przyczepy.
Więcej informacji na temat ustawiania
wysokości wiązki świateł reflektorów
zawiera odpowiedni punkt.
Po użyciu
Na czas jazdy bez przyczepy lub
bagażnika należy zdemontować zaczep
kulowy i włożyć zaślepkę ochronną
we wspornik, aby nie zasłaniać tablicy
rejestracyjnej i jej oświetlenia.

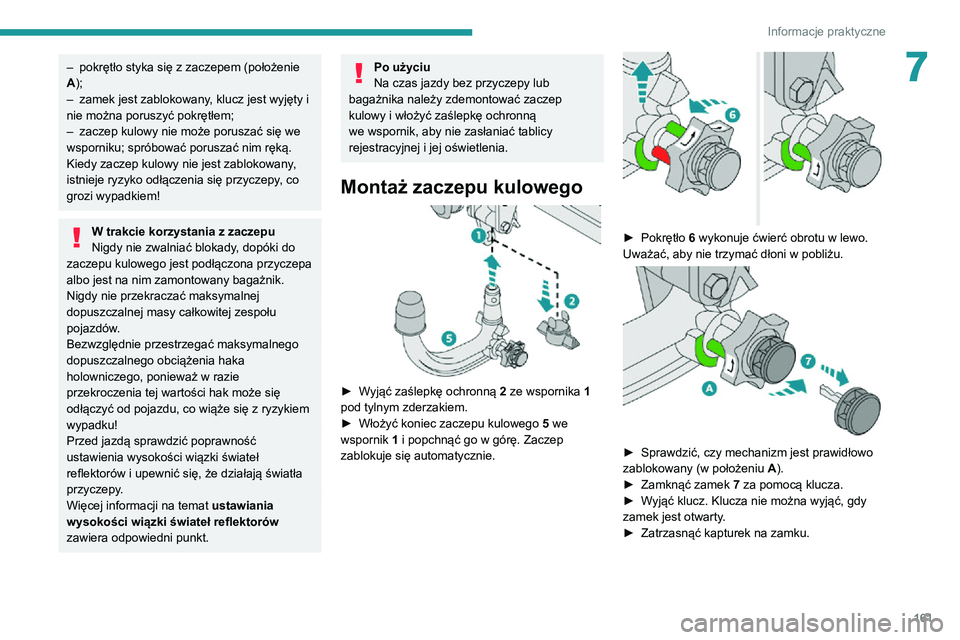

Montaż zaczepu kulowego

► Wyjąć zaślepkę ochronną 2 ze wspornika 1
pod tylnym zderzakiem.
► Włożyć koniec zaczepu kulowego 5 we
wspornik 1 i popchnąć go w górę. Zaczep
zablokuje się automatycznie.


► Pokrętło 6 wykonuje ćwierć obrotu w lewo.
Uważać, aby nie trzymać dłoni w pobliżu.


► Sprawdzić, czy mechanizm jest prawidłowo zablokowany (w położeniu A).► Zamknąć zamek 7 za pomocą klucza.► Wyjąć klucz. Klucza nie można wyjąć, gdy zamek jest otwarty.► Zatrzasnąć kapturek na zamku.

162
Informacje praktyczne
Relingi dachowe
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów poprzecznych
homologowanych dla danego samochodu.
Przestrzegać zaleceń montażowych i
warunków użytkowania podanych w instrukcji
dostarczonej z relingami.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy
wysokości ładunku nieprzekraczającej 40 cm:
70 kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do
profilu drogi, tak by nie uszkodzić relingów
dachowych oraz mocowań na samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z przepisami obowiązującymi w danym
kraju.
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.

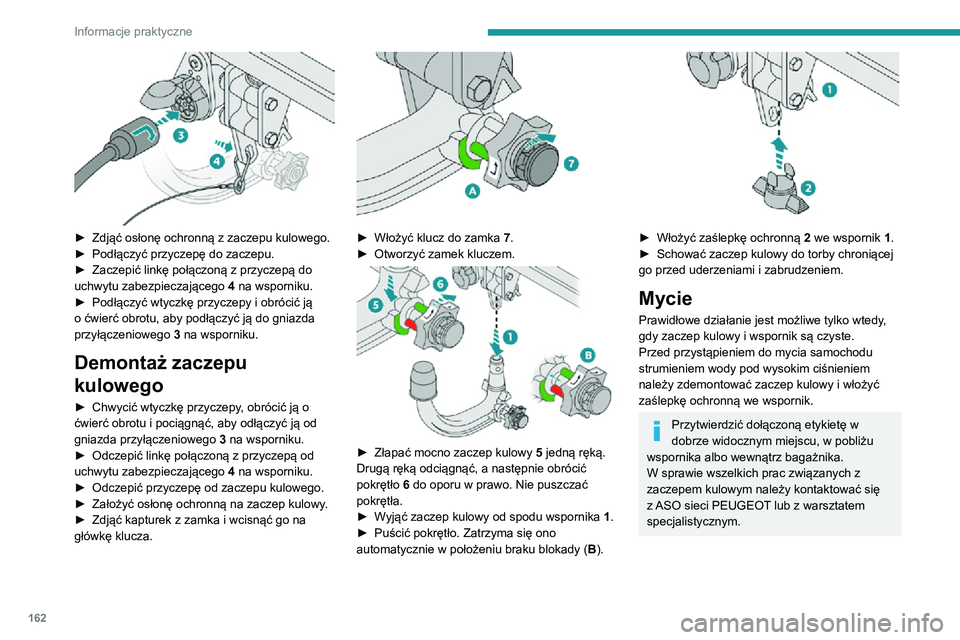

► Zdjąć osłonę ochronną z zaczepu kulowego.► Podłączyć przyczepę do zaczepu.► Zaczepić linkę połączoną z przyczepą do uchwytu zabezpieczającego 4 na wsporniku.► Podłączyć wtyczkę przyczepy i obrócić ją o ćwierć obrotu, aby podłączyć ją do gniazda
przyłączeniowego 3 na wsporniku.
Demontaż zaczepu
kulowego
► Chwycić wtyczkę przyczepy , obrócić ją o ćwierć obrotu i pociągnąć, aby odłączyć ją od
gniazda przyłączeniowego 3 na wsporniku.
► Odczepić linkę połączoną z przyczepą od uchwytu zabezpieczającego 4 na wsporniku.► Odczepić przyczepę od zaczepu kulowego.► Założyć osłonę ochronną na zaczep kulowy .► Zdjąć kapturek z zamka i wcisnąć go na główkę klucza.

► Włożyć klucz do zamka 7.► Otworzyć zamek kluczem.

► Złapać mocno zaczep kulowy 5 jedną ręką.
Drugą ręką odciągnąć, a następnie obrócić
pokrętło 6 do oporu w prawo. Nie puszczać
pokrętła.
► Wyjąć zaczep kulowy od spodu wspornika 1.► Puścić pokrętło. Zatrzyma się ono automatycznie w położeniu braku blokady ( B).

► Włożyć zaślepkę ochronną 2 we wspornik 1.► Schować zaczep kulowy do torby chroniącej go przed uderzeniami i zabrudzeniem.
Mycie
Prawidłowe działanie jest możliwe tylko wtedy,
gdy zaczep kulowy i wspornik są czyste.
Przed przystąpieniem do mycia samochodu
strumieniem wody pod wysokim ciśnieniem
należy zdemontować zaczep kulowy i włożyć
zaślepkę ochronną we wspornik.
Przytwierdzić dołączoną etykietę w
dobrze widocznym miejscu, w pobliżu
wspornika albo wewnątrz bagażnika.
W sprawie wszelkich prac związanych z
zaczepem kulowym należy kontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

163
Informacje praktyczne

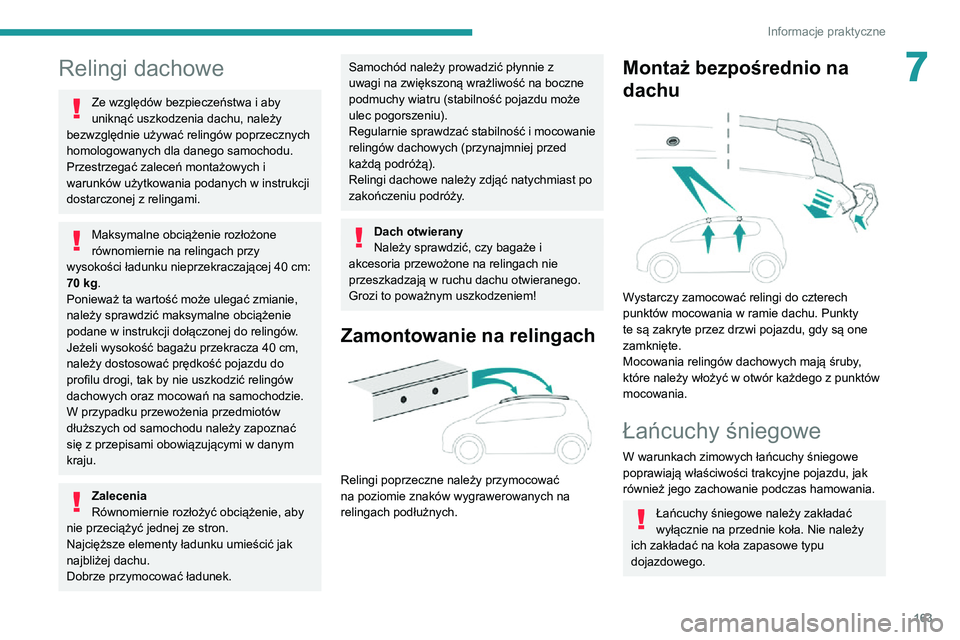

7Relingi dachowe
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów poprzecznych
homologowanych dla danego samochodu.
Przestrzegać zaleceń montażowych i
warunków użytkowania podanych w instrukcji
dostarczonej z relingami.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy
wysokości ładunku nieprzekraczającej 40 cm:
70 kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do
profilu drogi, tak by nie uszkodzić relingów
dachowych oraz mocowań na samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z przepisami obowiązującymi w danym
kraju.
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może
ulec pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed
każdą podróżą).
Relingi dachowe należy zdjąć natychmiast po
zakończeniu podróży.
Dach otwierany
Należy sprawdzić, czy bagaże i
akcesoria przewożone na relingach nie
przeszkadzają w ruchu dachu otwieranego.
Grozi to poważnym uszkodzeniem!
Zamontowanie na relingach

Relingi poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
relingach podłużnych.
Montaż bezpośrednio na
dachu


Wystarczy zamocować relingi do czterech
punktów mocowania w ramie dachu. Punkty
te są zakryte przez drzwi pojazdu, gdy są one
zamknięte.
Mocowania relingów dachowych mają śruby,
które należy włożyć w otwór każdego z punktów
mocowania.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
dojazdowego.

164
Informacje praktyczne

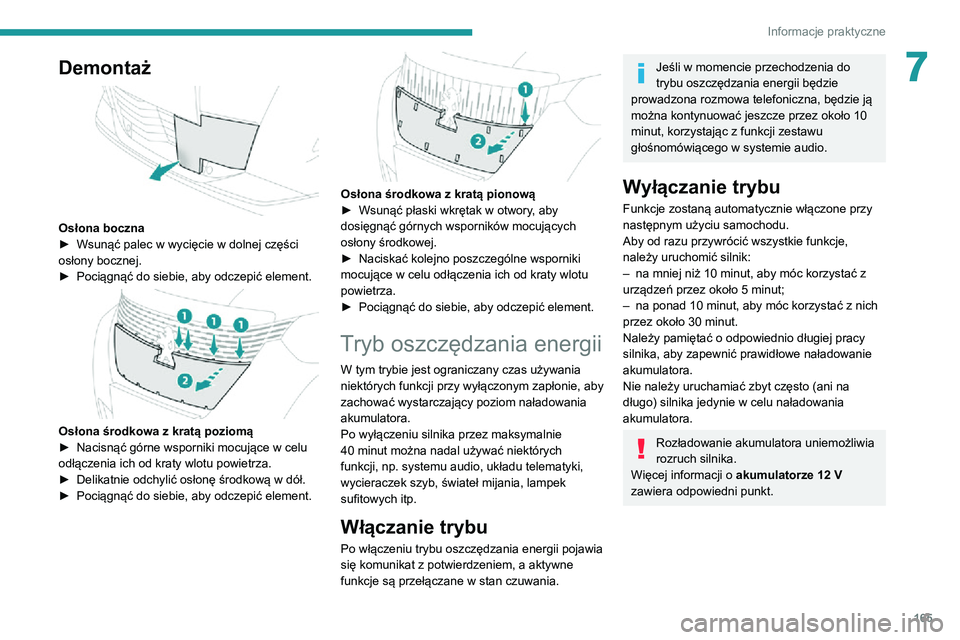

Demontaż

Osłona boczna► Wsunąć palec w wycięcie w dolnej części osłony bocznej.► Pociągnąć do siebie, aby odczepić element.

Osłona środkowa z kratą poziomą► Nacisnąć górne wsporniki mocujące w celu odłączenia ich od kraty wlotu powietrza.► Delikatnie odchylić osłonę środkową w dół.► Pociągnąć do siebie, aby odczepić element.
3U]HVWU]HJD

165
Informacje praktyczne
7Demontaż

Osłona boczna► Wsunąć palec w wycięcie w dolnej części osłony bocznej.► Pociągnąć do siebie, aby odczepić element.

Osłona środkowa z kratą poziomą► Nacisnąć górne wsporniki mocujące w celu odłączenia ich od kraty wlotu powietrza.► Delikatnie odchylić osłonę środkową w dół.► Pociągnąć do siebie, aby odczepić element.

Osłona środkowa z kratą pionową► Wsunąć płaski wkrętak w otwory, aby dosięgnąć górnych wsporników mocujących
osłony środkowej.
► Naciskać kolejno poszczególne wsporniki mocujące w celu odłączenia ich od kraty wlotu
powietrza.
► Pociągnąć do siebie, aby odczepić element.
Tryb oszczędzania energii
W tym trybie jest ograniczany czas używania
niektórych funkcji przy wyłączonym zapłonie, aby
zachować wystarczający poziom naładowania
akumulatora.
Po wyłączeniu silnika przez maksymalnie
40 minut można nadal używać niektórych
funkcji, np. systemu audio, układu telematyki,
wycieraczek szyb, świateł mijania, lampek
sufitowych itp.
Włączanie trybu
Po włączeniu trybu oszczędzania energii pojawia
się komunikat z potwierdzeniem, a aktywne
funkcje są przełączane w stan czuwania.
Jeśli w momencie przechodzenia do
trybu oszczędzania energii będzie
prowadzona rozmowa telefoniczna, będzie ją
można kontynuować jeszcze przez około 10
minut, korzystając z funkcji zestawu
głośnomówiącego w systemie audio.
Wyłączanie trybu
Funkcje zostaną automatycznie włączone przy
następnym użyciu samochodu.
Aby od razu przywrócić wszystkie funkcje,
należy uruchomić silnik:
– na mniej niż 10 minut, aby móc korzystać z urządzeń przez około 5 minut;– na ponad 10 minut, aby móc korzystać z nich przez około 30 minut.Należy pamiętać o odpowiednio długiej pracy
silnika, aby zapewnić prawidłowe naładowanie
akumulatora.
Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o
akumulatorze 12 V
zawiera odpowiedni punkt.

166
Informacje praktyczne
Komora silnika
Ilustracje przedstawiające silnik mają charakter
poglądowy.
Rozmieszczenie poniższych elementów może
się różnić:
– Filtr powietrza– Wskaźnik poziomu oleju silnikowego– Korek wlewu oleju silnikowego
Silnik benzynowy

Silnik Diesla

1. Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Pokrywa komory silnika
Stop i Start
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć zapłon, aby uniknąć
ryzyka obrażeń związanego z automatycznym
włączeniem trybu START.
Położenie wewnętrznej dźwigni
zapobiega otwarciu pokrywy komory
silnika, gdy przednie lewe drzwi są
zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką pokrywy komory silnika
(niebezpieczeństwo poparzenia),
wykorzystując strefę chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku silnego
wiatru.
Chłodzenie silnika po jego wyłączeniu
Wentylator może włączyć się po
wyłączeniu silnika.
Uważać na przedmioty i części ubrania,
które mogą zostać pochwycone przez
łopatki wentylatora!
Otwieranie
► Otworzyć przednie lewe drzwi.


► Pociągnąć do siebie wewnętrzną dźwignię znajdującą się w dolnej części obramowania
drzwi.


► Unieść zewnętrzną dźwignię i podnieść pokrywę komory silnika.► Wyciągnąć podpórkę z uchwytu i umieścić ją w odpowiednim wycięciu, aby utrzymywała
pokrywę w położeniu otwarcia.
Zamykanie
► Przytrzymać pokrywę komory silnika i
wyciągnąć podpórkę z wycięcia.
► Umieścić podpórkę w uchwycie.► Opuścić pokrywę i pozwolić jej opaść pod własnym ciężarem w ostatniej fazie zamykania.► Pociągnąć za pokrywę, aby sprawdzić, czy jest zamknięta.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się wody
(podczas opadów deszczu, mycia pojazdu
itp.) do komory silnika.
