2020 OPEL INSIGNIA BREAK Sürücü El Kitabı (in Turkish)

Koltuklar, Güvenlik Sistemleri63Hava yastığının devre dışı
bırakılması 3 64.
Ön hava yastığı sistemi Ön hava yastığı sistemi direksiyona
ve ön yolcu tarafındaki gösterge
paneline takılmış olan ve şişirme
düzeneğine sahip birer hava
yastığından oluşur. Bunlar AIRBAG
yazısından tanınabilir.
Ön hava yastığı önden gelen belli
şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.Açılan hava yastıkları darbeyi
sönümler, bu şekilde ön koltukta
oturan kişilerin baş ve kalça kısmının
yaralanma riskini büyük oranda
azaltır.9 Uyarı
Ön hava yastığı sistemi ile
mükemmel bir koruma; koltuklar,
koltuk sırtlıkları ve başlıklar doğru
bir şekilde ayarlandığı takdirde
sağlanır.
Koltuk pozisyonu 3 48.
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Emniyet kemerini vücudunuz
üzerinden doğru şekilde çekerek
ayarlayın ve kemer kilidinin içine
tam olarak sokun. Hava yastığı
sistemi ile koruma sadece bu
durumda sağlanabilir.
Yan hava yastığı sistemi
Yan hava yastığı sistemi sürücü
koltuğu, ön yolcu koltuğu ve arka yan koltukların sırtlıklarında bulunan birer
hava yastığından oluşur. Üzerindeki
AIRBAG yazısından tanınabilir.
Yan hava yastığı yandan gelen belli
şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.

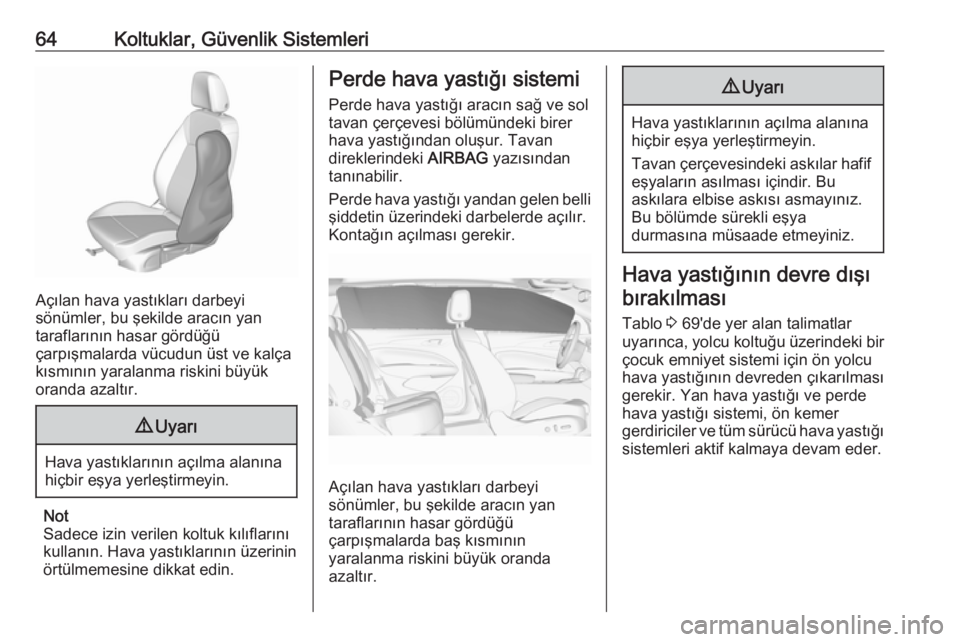

64Koltuklar, Güvenlik Sistemleri
Açılan hava yastıkları darbeyi
sönümler, bu şekilde aracın yan
taraflarının hasar gördüğü
çarpışmalarda vücudun üst ve kalça kısmının yaralanma riskini büyük
oranda azaltır.
9 Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Not
Sadece izin verilen koltuk kılıflarını
kullanın. Hava yastıklarının üzerinin
örtülmemesine dikkat edin.
Perde hava yastığı sistemi
Perde hava yastığı aracın sağ ve sol
tavan çerçevesi bölümündeki birer
hava yastığından oluşur. Tavan
direklerindeki AIRBAG yazısından
tanınabilir.
Perde hava yastığı yandan gelen belli şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.
Açılan hava yastıkları darbeyi
sönümler, bu şekilde aracın yan
taraflarının hasar gördüğü
çarpışmalarda baş kısmının
yaralanma riskini büyük oranda
azaltır.
9 Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Tavan çerçevesindeki askılar hafif eşyaların asılması içindir. Bu
askılara elbise askısı asmayınız. Bu bölümde sürekli eşya
durmasına müsaade etmeyiniz.
Hava yastığının devre dışı
bırakılması
Tablo 3 69'de yer alan talimatlar
uyarınca, yolcu koltuğu üzerindeki bir
çocuk emniyet sistemi için ön yolcu
hava yastığının devreden çıkarılması
gerekir. Yan hava yastığı ve perde
hava yastığı sistemi, ön kemer
gerdiriciler ve tüm sürücü hava yastığı
sistemleri aktif kalmaya devam eder.

Koltuklar, Güvenlik Sistemleri65
Ön yolcu hava yastığı sistemi,
gösterge panelinin yolcu tarafındaki
anahtarlı düğme vasıtası ile çalışmaz
duruma getirilebilir.
Elektronik anahtar içindeki kontak
anahtarını veya anahtar dilini
kullanarak konumu seçin:* OFF:ön yolcu hava yastığı devre
dışı konumdadır ve bir
çarpışma esnasında
açılmayacaktır. Orta
konsoldaki kontrol lambası
* OFF sürekli olarak yanarV ON:ön yolcu hava yastığı etkin
konumdadır9 Tehlike
Yolcu hava yastığını, sadece tablo
3 69'de belirtilmiş talimatlar ve
kısıtlamalara tabi bir çocuk
emniyet sisteminin kullanımıyla
birlikte devreden çıkarın.
Aksi takdirde, ön yolcu hava
yastığı devre dışı konumdayken
ön koltukta oturan bir şahıs için
ölümcül yaralanma riski söz
konusudur.
Kontrol göstergesi V kontak
açıldıktan sonra yaklaşık 60 saniye
yanarsa, ön yolcu hava yastığı
sistemi bir çarpışma esnasında açılır.
Kontak açıldıktan sonra kontrol
göstergesi * yanarsa, ön yolcu hava
yastığı sistemi devreden çıkarılmıştır. Hava yastığı devre dışı kaldığı sürece yanar.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.

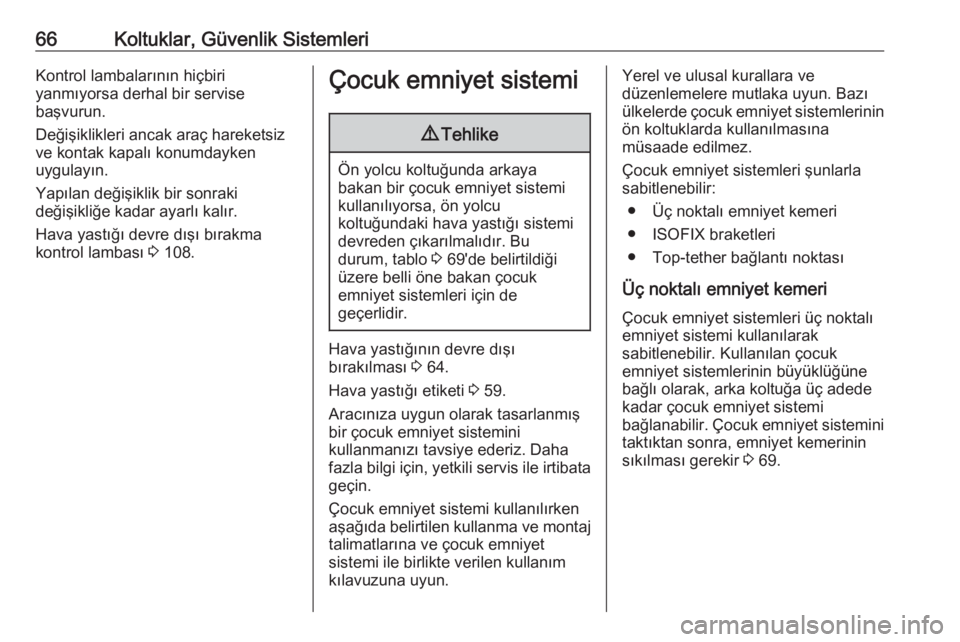

66Koltuklar, Güvenlik SistemleriKontrol lambalarının hiçbiri
yanmıyorsa derhal bir servise
başvurun.
Değişiklikleri ancak araç hareketsiz ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 108.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 69'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 64.
Hava yastığı etiketi 3 59.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether bağlantı noktası
Üç noktalı emniyet kemeri
Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Kullanılan çocuk
emniyet sistemlerinin büyüklüğüne
bağlı olarak, arka koltuğa üç adede
kadar çocuk emniyet sistemi
bağlanabilir. Çocuk emniyet sistemini taktıktan sonra, emniyet kemerinin
sıkılması gerekir 3 69.

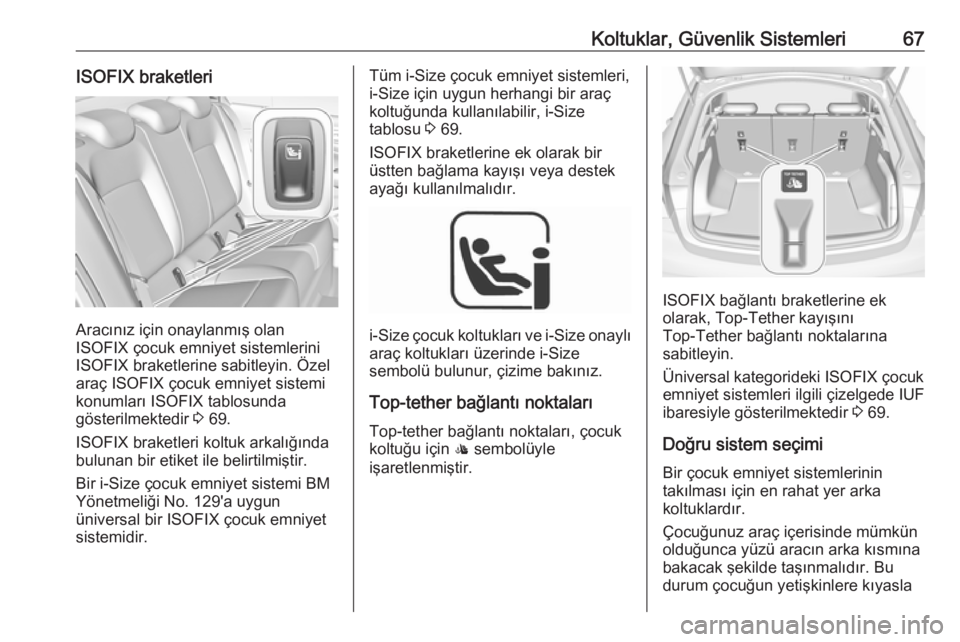

Koltuklar, Güvenlik Sistemleri67ISOFIX braketleri
Aracınız için onaylanmış olan
ISOFIX çocuk emniyet sistemlerini ISOFIX braketlerine sabitleyin. Özel
araç ISOFIX çocuk emniyet sistemi konumları ISOFIX tablosunda
gösterilmektedir 3 69.
ISOFIX braketleri koltuk arkalığında
bulunan bir etiket ile belirtilmiştir.
Bir i-Size çocuk emniyet sistemi BM
Yönetmeliği No. 129'a uygun
üniversal bir ISOFIX çocuk emniyet
sistemidir.
Tüm i-Size çocuk emniyet sistemleri,
i-Size için uygun herhangi bir araç
koltuğunda kullanılabilir, i-Size
tablosu 3 69.
ISOFIX braketlerine ek olarak bir
üstten bağlama kayışı veya destek
ayağı kullanılmalıdır.
i-Size çocuk koltukları ve i-Size onaylı
araç koltukları üzerinde i-Size sembolü bulunur, çizime bakınız.
Top-tether bağlantı noktaları
Top-tether bağlantı noktaları, çocuk
koltuğu için : sembolüyle
işaretlenmiştir.
ISOFIX bağlantı braketlerine ek
olarak, Top-Tether kayışını
Top-Tether bağlantı noktalarına
sabitleyin.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 69.
Doğru sistem seçimi Bir çocuk emniyet sistemlerinin
takılması için en rahat yer arka
koltuklardır.
Çocuğunuz araç içerisinde mümkün olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum çocuğun yetişkinlere kıyasla

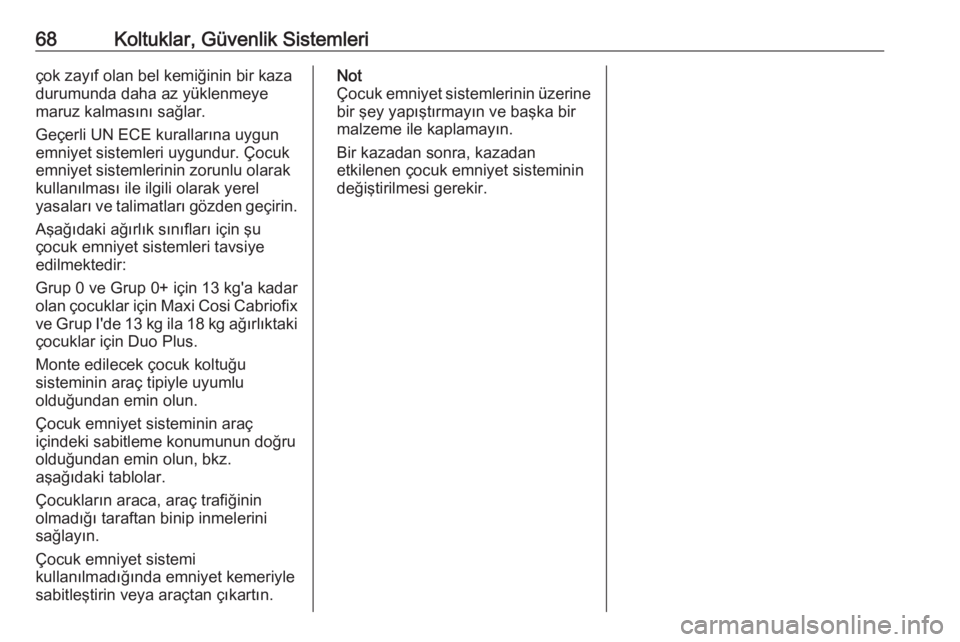

68Koltuklar, Güvenlik Sistemleriçok zayıf olan bel kemiğinin bir kaza
durumunda daha az yüklenmeye
maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
emniyet sistemleri uygundur. Çocuk
emniyet sistemlerinin zorunlu olarak
kullanılması ile ilgili olarak yerel
yasaları ve talimatları gözden geçirin.
Aşağıdaki ağırlık sınıfları için şu
çocuk emniyet sistemleri tavsiye edilmektedir:
Grup 0 ve Grup 0+ için 13 kg'a kadar
olan çocuklar için Maxi Cosi Cabriofix ve Grup I'de 13 kg ila 18 kg ağırlıktakiçocuklar için Duo Plus.
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.
Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.Not
Çocuk emniyet sistemlerinin üzerine
bir şey yapıştırmayın ve başka bir malzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin
değiştirilmesi gerekir.

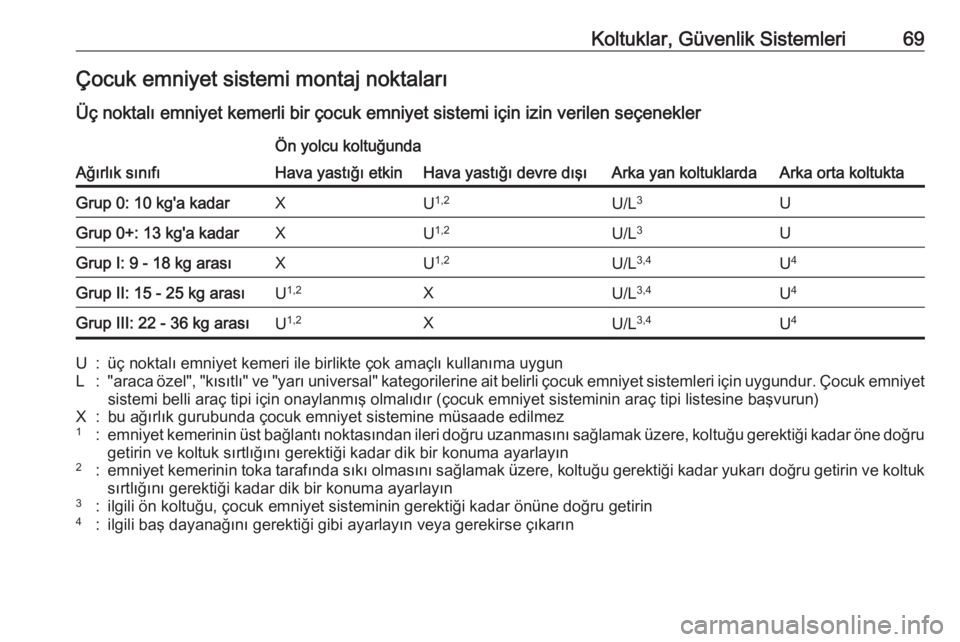

Koltuklar, Güvenlik Sistemleri69Çocuk emniyet sistemi montaj noktaları
Üç noktalı emniyet kemerli bir çocuk emniyet sistemi için izin verilen seçenekler
Ağırlık sınıfı
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıGrup 0: 10 kg'a kadarXU 1,2U/L 3UGrup 0+: 13 kg'a kadarXU1,2U/L 3UGrup I: 9 - 18 kg arasıXU1,2U/L 3,4U4Grup II: 15 - 25 kg arasıU1,2XU/L 3,4U4Grup III: 22 - 36 kg arasıU1,2XU/L 3,4U4U:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunL:"araca özel", "kısıtlı" ve "yarı universal" kategorilerine ait belirli çocuk emniyet sistemleri için uygundur. Çocuk emniyet
sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)X:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğrugetirin ve koltuk sırtlığını gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında sıkı olmasını sağlamak üzere, koltuğu gerektiği kadar yukarı doğru getirin ve koltuk sırtlığını gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın

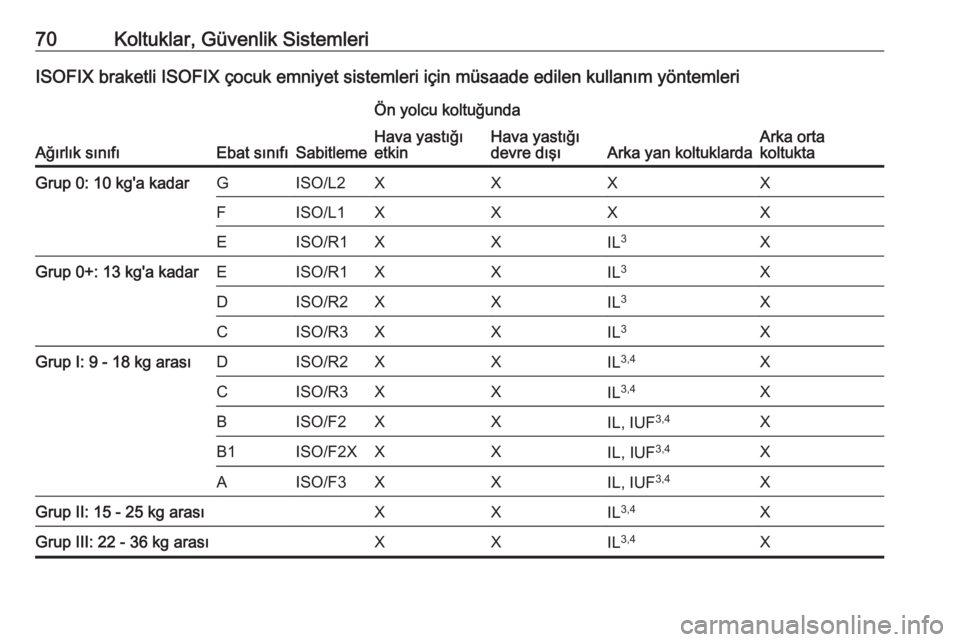

70Koltuklar, Güvenlik SistemleriISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta
koltukta
Hava yastığı
etkinHava yastığı
devre dışıGrup 0: 10 kg'a kadarGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrup 0+: 13 kg'a kadarEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XGrup I: 9 - 18 kg arasıDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrup II: 15 - 25 kg arasıXXIL3,4XGrup III: 22 - 36 kg arasıXXIL3,4X
