Araç bakımı247

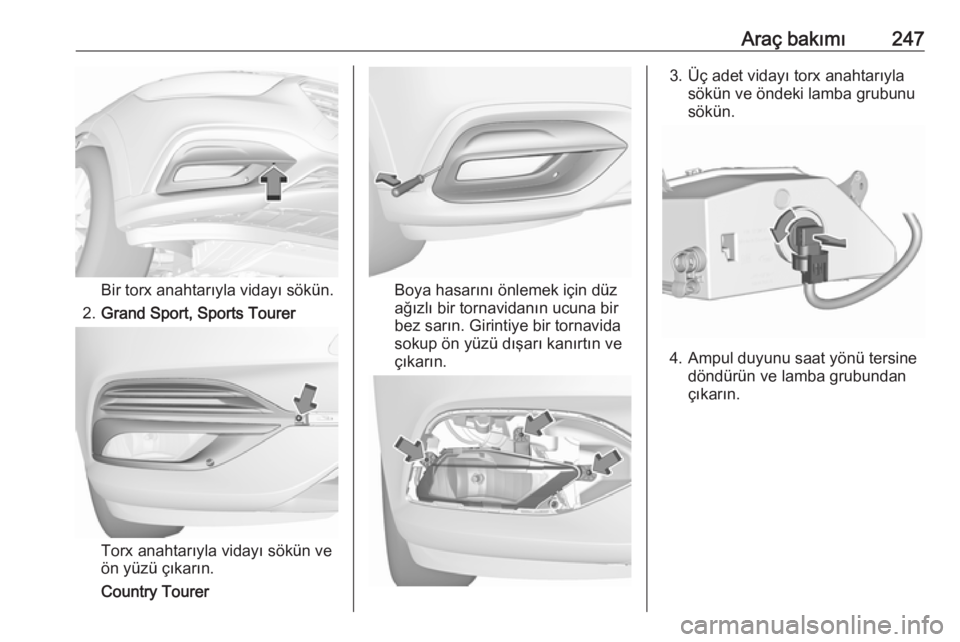

Bir torx anahtarıyla vidayı sökün.
2. Grand Sport, Sports Tourer
Torx anahtarıyla vidayı sökün ve
ön yüzü çıkarın.
Country Tourer
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Girintiye bir tornavida
sokup ön yüzü dışarı kanırtın ve
çıkarın.
3. Üç adet vidayı torx anahtarıyla sökün ve öndeki lamba grubunu
sökün.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.

248Araç bakımı
5. Tutma tırnağına bastırarak fişbağlantı parçasını ayırın.
6. Ampul ünitesini söküp değiştirin ve fiş bağlantı parçasını takın.
Ampulün ve fişin tek ünite
olduğuna ve birlikte değiştirilmesi
gerektiğine dikkat edin.
7. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
8. Üç cıvatayı da sıkarak lamba grubunu takın.
9. Ön plakayı takın ve vidayı sıkın.
10. Grand Sport, Sports Tourer
Kapağı takın ve kilitleyin.
Arka lambalar
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede değiştirtin.
Dönüş lambaları, arka sis lambası ve geri vites lambaları ampuller içintasarlanmıştır ve aşağıdaki şekilde
değiştirilebilir.
Grand Sport
Gövde içindeki lamba grubu
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Lamba grubunu girintiden dikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.

Araç bakımı249

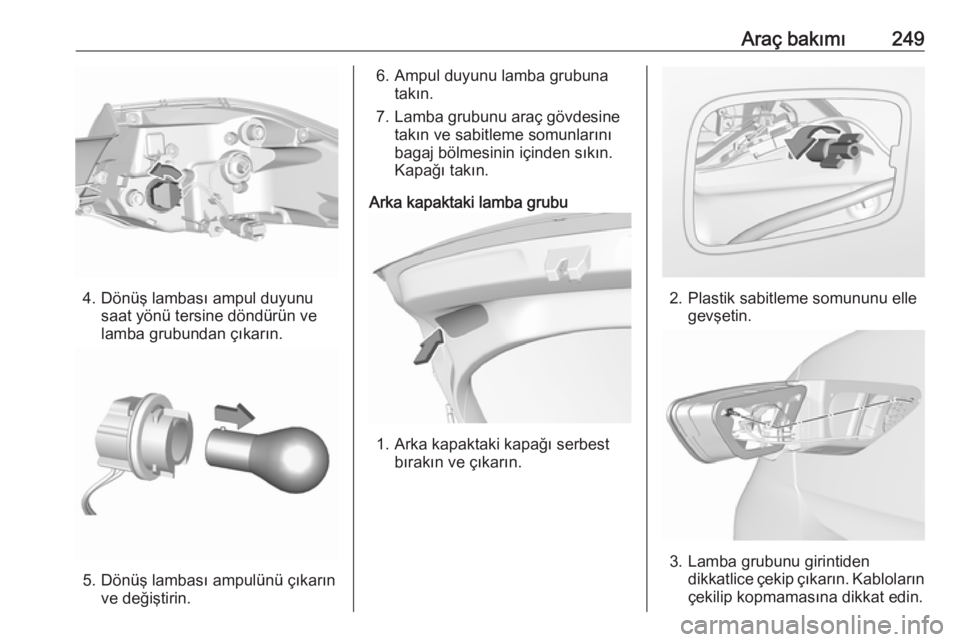

4. Dönüş lambası ampul duyunusaat yönü tersine döndürün ve
lamba grubundan çıkarın.
5. Dönüş lambası ampulünü çıkarın ve değiştirin.
6. Ampul duyunu lamba grubunatakın.
7. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu ellegevşetin.
3. Lamba grubunu girintidendikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.

250Araç bakımı
4. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Sports Tourer, Country Tourer
Gövde içindeki lamba grubu
1. Kapakları tornavidayla açın. Vidaların ikisini de gevşetin ve
sökün.

Araç bakımı251

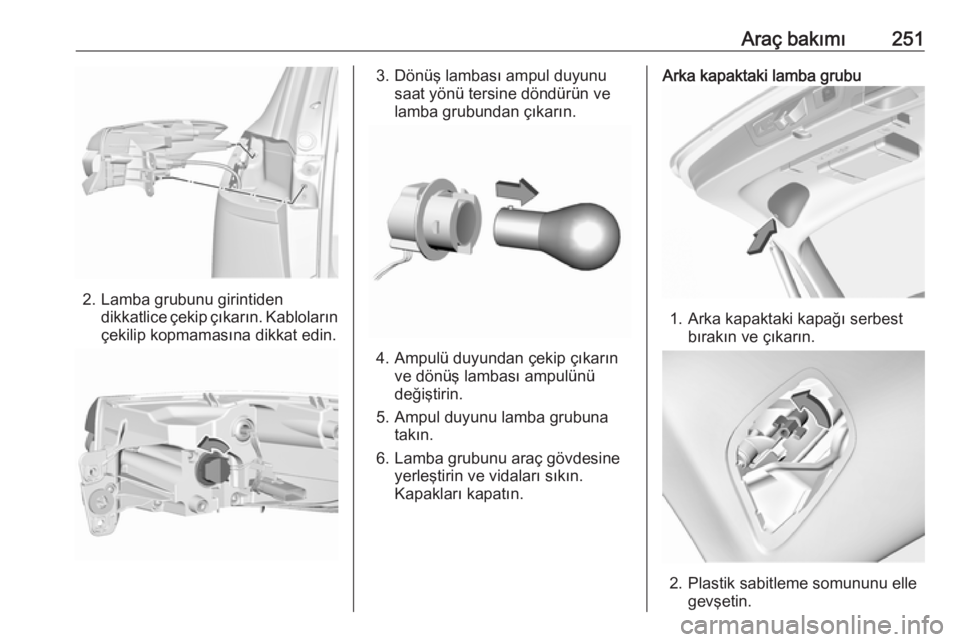

2. Lamba grubunu girintidendikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.
3. Dönüş lambası ampul duyunu saat yönü tersine döndürün ve
lamba grubundan çıkarın.
4. Ampulü duyundan çekip çıkarın ve dönüş lambası ampulünü
değiştirin.
5. Ampul duyunu lamba grubuna takın.
6. Lamba grubunu araç gövdesine yerleştirin ve vidaları sıkın.
Kapakları kapatın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

252Araç bakımı

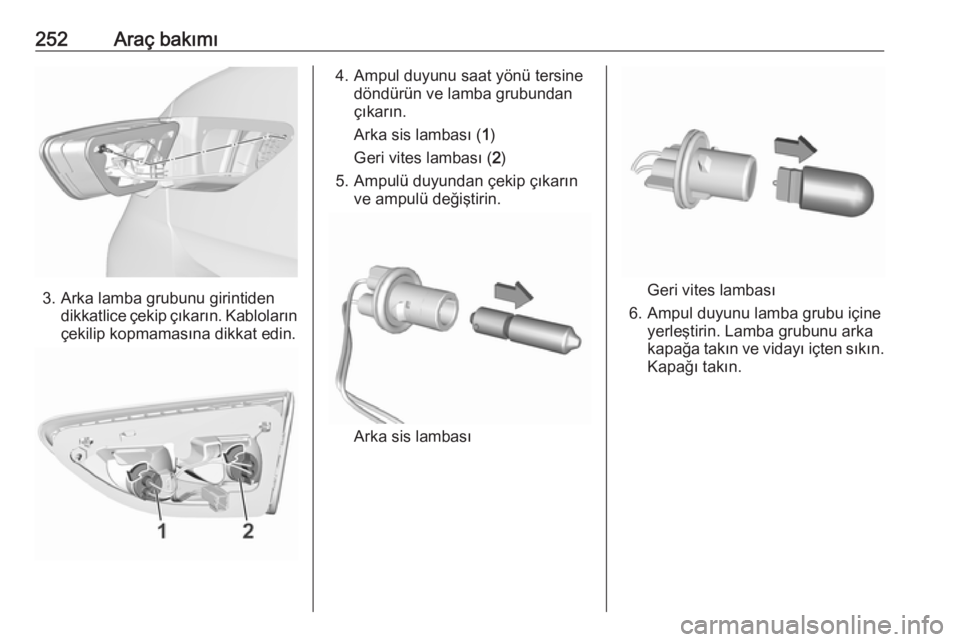

3. Arka lamba grubunu girintidendikkatlice çekip çıkarın. Kabloların
çekilip kopmamasına dikkat edin.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu arka
kapağa takın ve vidayı içten sıkın.
Kapağı takın.

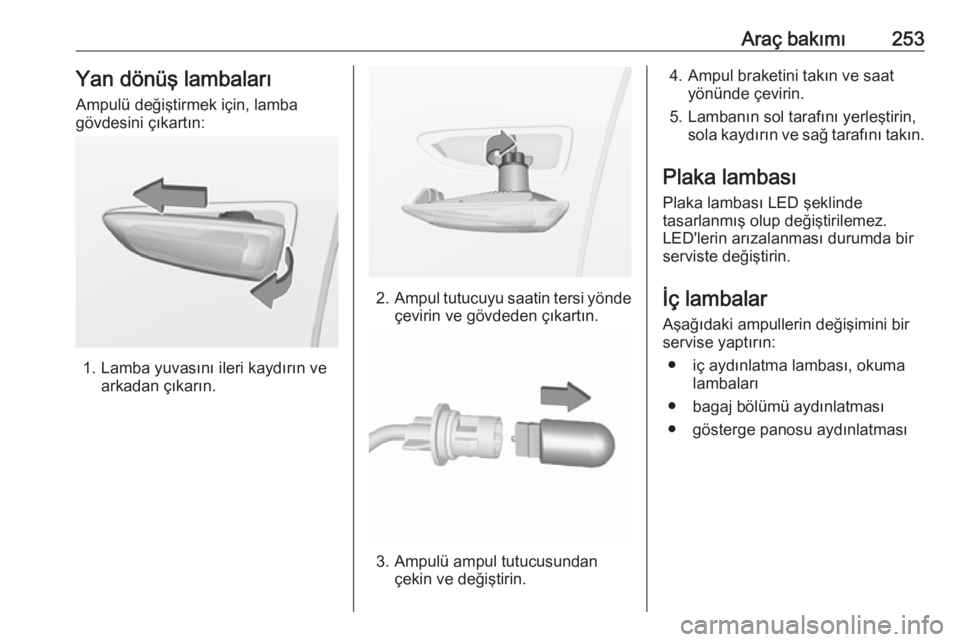

Araç bakımı253Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatması

254Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sökme aleti iki taraflı olup, her bir
tarafı farklı tipte sigortalar içindir.
Sigorta çıkarıcısı ile sigortayı tutun ve
çekin.
