Koltuklar, Güvenlik Sistemleri71IL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine
başvurun)IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğru getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarı getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemiF- ISO/L1:sol yana bakan konumlu çocuk emniyet sistemi (carry-cot)G - ISO/L2:sağ yana bakan konumlu çocuk emniyet sistemi (carry-cot)

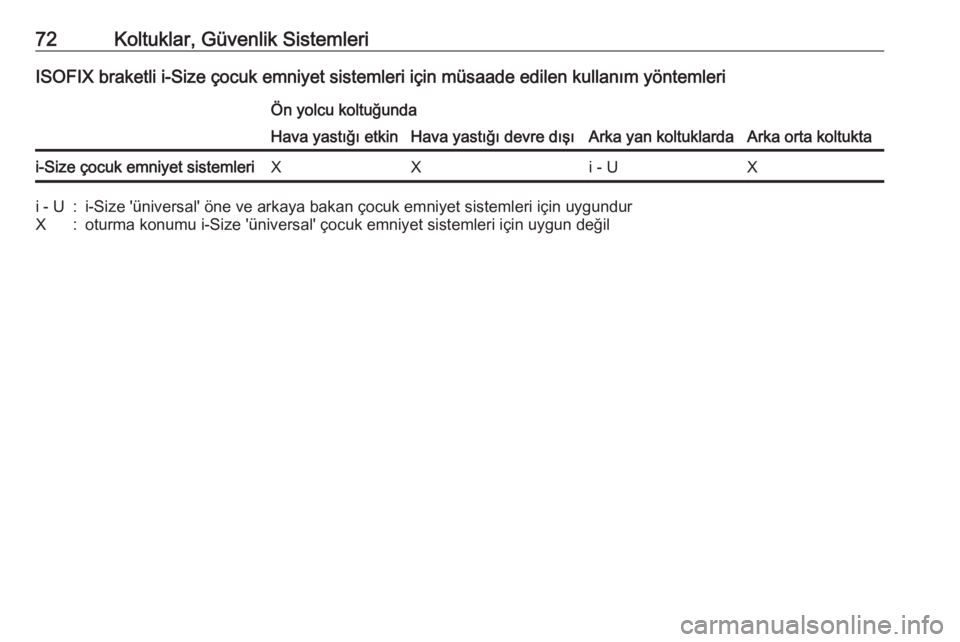

72Koltuklar, Güvenlik SistemleriISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriÖn yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıi-Size çocuk emniyet sistemleriXXi - UXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil

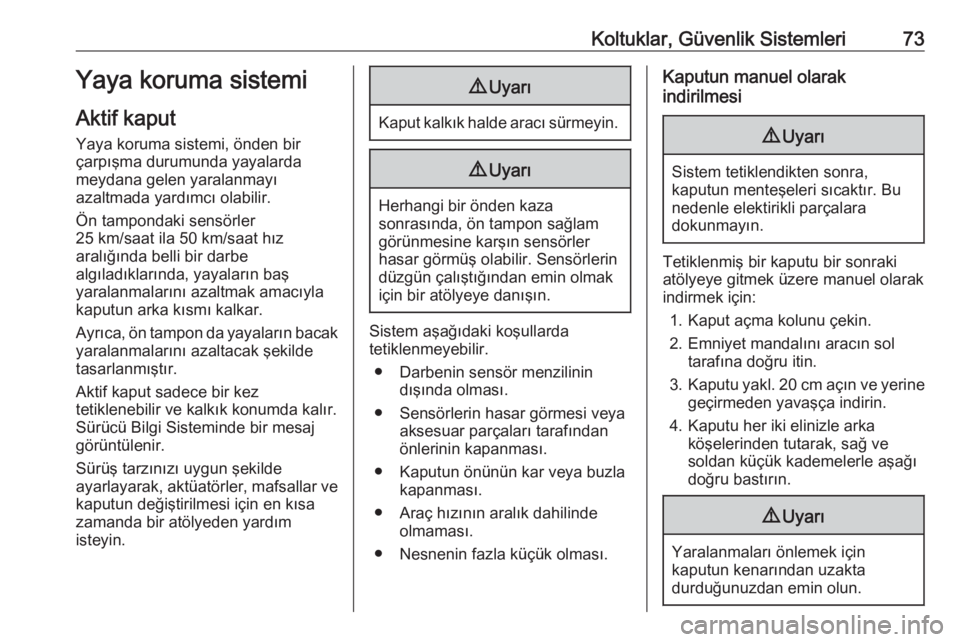

Koltuklar, Güvenlik Sistemleri73Yaya koruma sistemi
Aktif kaput Yaya koruma sistemi, önden bir
çarpışma durumunda yayalarda
meydana gelen yaralanmayı
azaltmada yardımcı olabilir.
Ön tampondaki sensörler
25 km/saat ila 50 km/saat hız
aralığında belli bir darbe
algıladıklarında, yayaların baş
yaralanmalarını azaltmak amacıyla
kaputun arka kısmı kalkar.
Ayrıca, ön tampon da yayaların bacak
yaralanmalarını azaltacak şekilde
tasarlanmıştır.
Aktif kaput sadece bir kez
tetiklenebilir ve kalkık konumda kalır.
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Sürüş tarzınızı uygun şekilde
ayarlayarak, aktüatörler, mafsallar ve
kaputun değiştirilmesi için en kısa
zamanda bir atölyeden yardım
isteyin.9 Uyarı
Kaput kalkık halde aracı sürmeyin.
9Uyarı
Herhangi bir önden kaza
sonrasında, ön tampon sağlam görünmesine karşın sensörler
hasar görmüş olabilir. Sensörlerin
düzgün çalıştığından emin olmak
için bir atölyeye danışın.
Sistem aşağıdaki koşullarda
tetiklenmeyebilir.
● Darbenin sensör menzilinin dışında olması.
● Sensörlerin hasar görmesi veya aksesuar parçaları tarafından
önlerinin kapanması.
● Kaputun önünün kar veya buzla kapanması.
● Araç hızının aralık dahilinde olmaması.
● Nesnenin fazla küçük olması.
Kaputun manuel olarak
indirilmesi9 Uyarı
Sistem tetiklendikten sonra,
kaputun menteşeleri sıcaktır. Bu
nedenle elektirikli parçalara
dokunmayın.
Tetiklenmiş bir kaputu bir sonraki
atölyeye gitmek üzere manuel olarak
indirmek için:
1. Kaput açma kolunu çekin.
2. Emniyet mandalını aracın sol tarafına doğru itin.
3. Kaputu yakl. 20 cm açın ve yerine
geçirmeden yavaşça indirin.
4. Kaputu her iki elinizle arka köşelerinden tutarak, sağ vesoldan küçük kademelerle aşağı
doğru bastırın.
9 Uyarı
Yaralanmaları önlemek için
kaputun kenarından uzakta
durduğunuzdan emin olun.

74Koltuklar, Güvenlik Sistemleri5. Kaputun arka tarafının geçtiğinikontrol edin.
6. Kaputun ön tarafını kapatın ve geçtiğini kontrol edin 3 236.

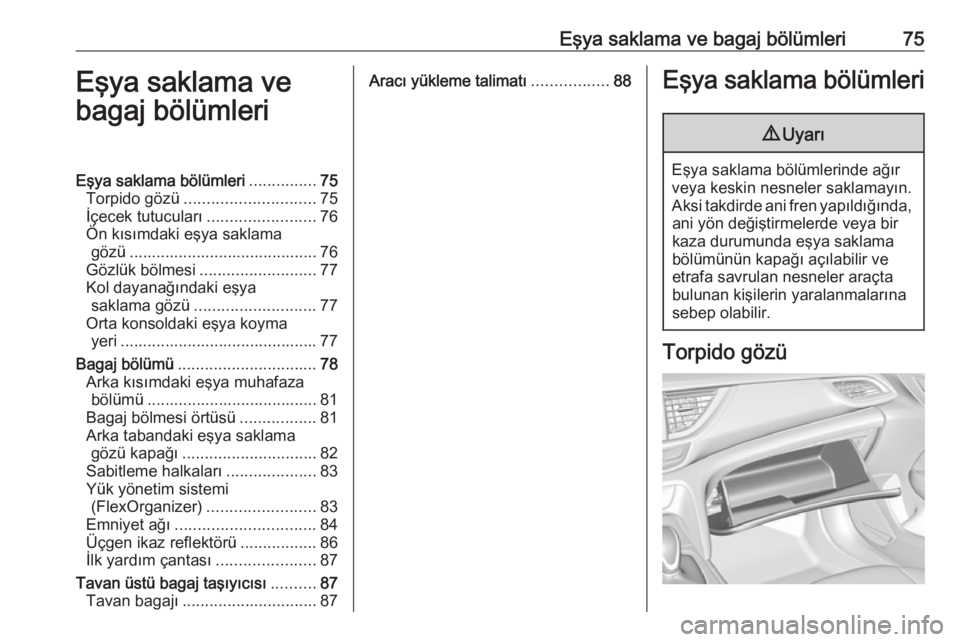

Eşya saklama ve bagaj bölümleri75Eşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............75
Torpido gözü ............................. 75
İçecek tutucuları ........................76
Ön kısımdaki eşya saklama gözü .......................................... 76
Gözlük bölmesi .......................... 77
Kol dayanağındaki eşya saklama gözü ........................... 77
Orta konsoldaki eşya koyma yeri ............................................ 77
Bagaj bölümü ............................... 78
Arka kısımdaki eşya muhafaza bölümü ...................................... 81
Bagaj bölmesi örtüsü .................81
Arka tabandaki eşya saklama gözü kapağı .............................. 82
Sabitleme halkaları ....................83
Yük yönetim sistemi (FlexOrganizer) ........................83
Emniyet ağı ............................... 84
Üçgen ikaz reflektörü .................86
İlk yardım çantası ......................87
Tavan üstü bagaj taşıyıcısı ..........87
Tavan bagajı .............................. 87Aracı yükleme talimatı .................88Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü

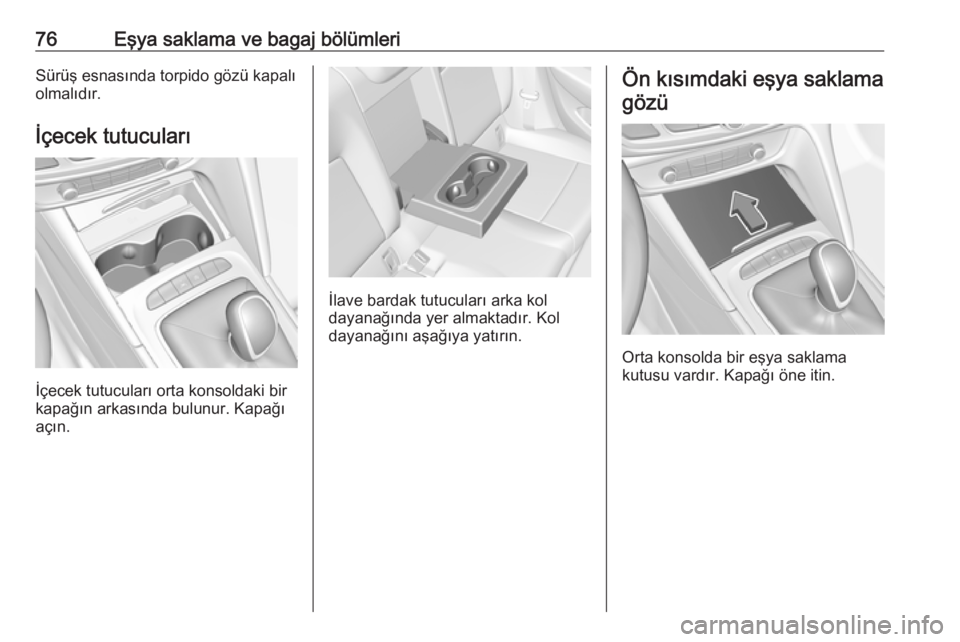

76Eşya saklama ve bagaj bölümleriSürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
İçecek tutucuları orta konsoldaki bir
kapağın arkasında bulunur. Kapağı
açın.
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya saklama
gözü
Orta konsolda bir eşya saklama
kutusu vardır. Kapağı öne itin.

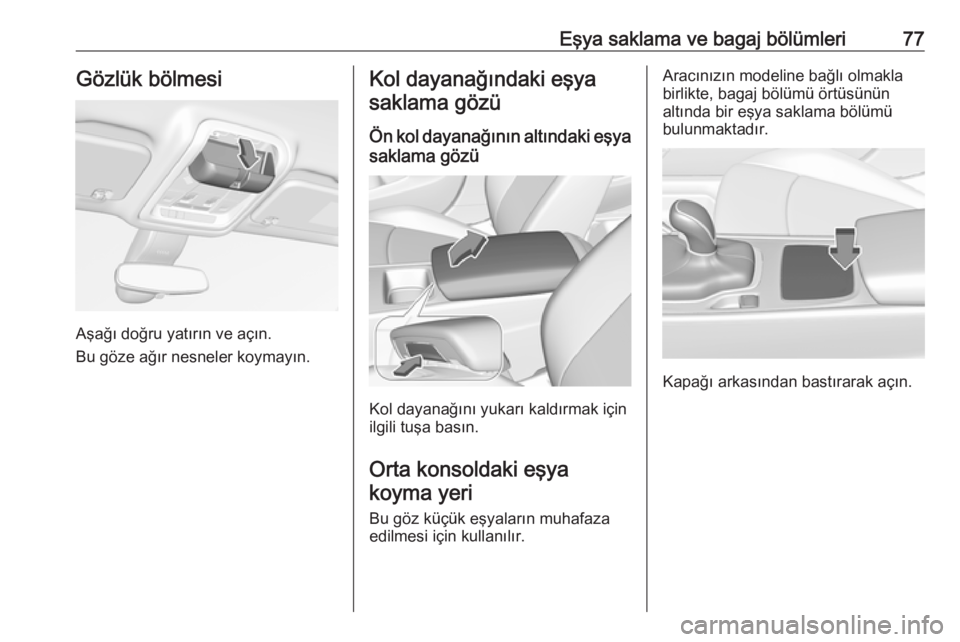

Eşya saklama ve bagaj bölümleri77Gözlük bölmesi
Aşağı doğru yatırın ve açın.
Bu göze ağır nesneler koymayın.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağının altındaki eşya
saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın.
Orta konsoldaki eşya koyma yeri
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Aracınızın modeline bağlı olmakla
birlikte, bagaj bölümü örtüsünün
altında bir eşya saklama bölümü
bulunmaktadır.
Kapağı arkasından bastırarak açın.

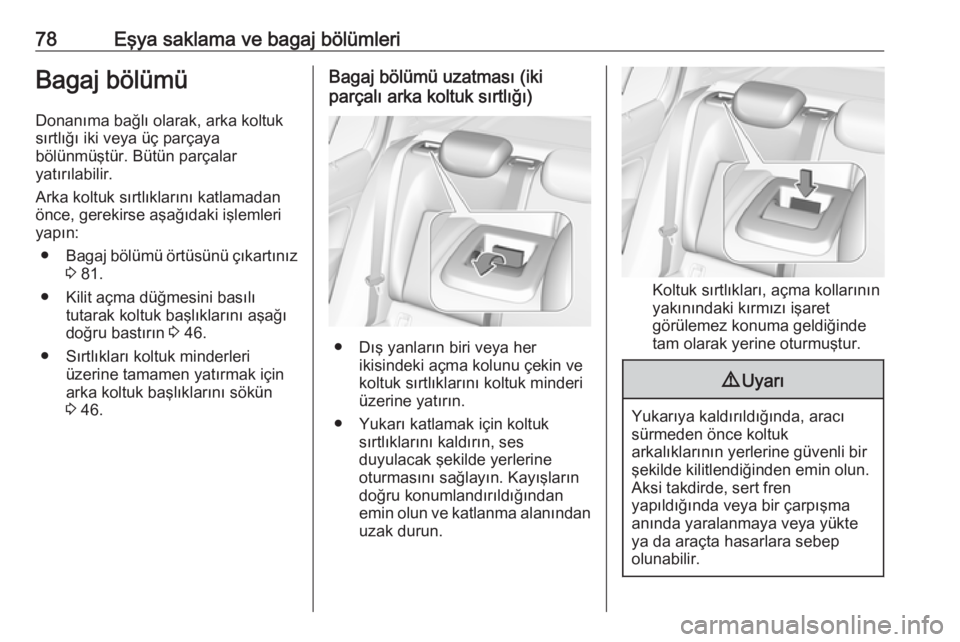

78Eşya saklama ve bagaj bölümleriBagaj bölümü
Donanıma bağlı olarak, arka koltuk sırtlığı iki veya üç parçaya
bölünmüştür. Bütün parçalar
yatırılabilir.
Arka koltuk sırtlıklarını katlamadan
önce, gerekirse aşağıdaki işlemleri
yapın:
● Bagaj bölümü örtüsünü çıkartınız
3 81.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 46.
● Sırtlıkları koltuk minderleri üzerine tamamen yatırmak için
arka koltuk başlıklarını sökün
3 46.Bagaj bölümü uzatması (iki
parçalı arka koltuk sırtlığı)
● Dış yanların biri veya her ikisindeki açma kolunu çekin ve
koltuk sırtlıklarını koltuk minderi
üzerine yatırın.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın. Kayışların
doğru konumlandırıldığından emin olun ve katlanma alanından
uzak durun.
Koltuk sırtlıkları, açma kollarının
yakınındaki kırmızı işaret
görülemez konuma geldiğinde
tam olarak yerine oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
