Sürüş ve kullanım215Sistemdeki kısıtlamalarDikkat
Sistemin optimum seviyede
çalışması için, ön ızgara içindeki, yan aynaların mahfazaları içindeki
ve arka kapakta plaka lambaları
arasındaki kameraların
merceklerinin her zaman temiz
tutulması önemlidir. Mercekleri
suyla yıkayın ve yumuşak bir bezle silin.
Mercekleri buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Panoramik görüş sistemi aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa.
● Araç bir römork çekerken.
● Aracın kaza yapması.
● Çok aşırı sıcaklık değişimlerinde.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece arka görüş
kamerasını kullanarak geri viteste kullanmayın veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Etkinleştirilmesi
Arka görüş kamerası geri vitestakıldığında otomatik olarak
etkinleşir.
Çalışma prensibi Kamera plaka lambalarının arasına
monte edilmiştir.

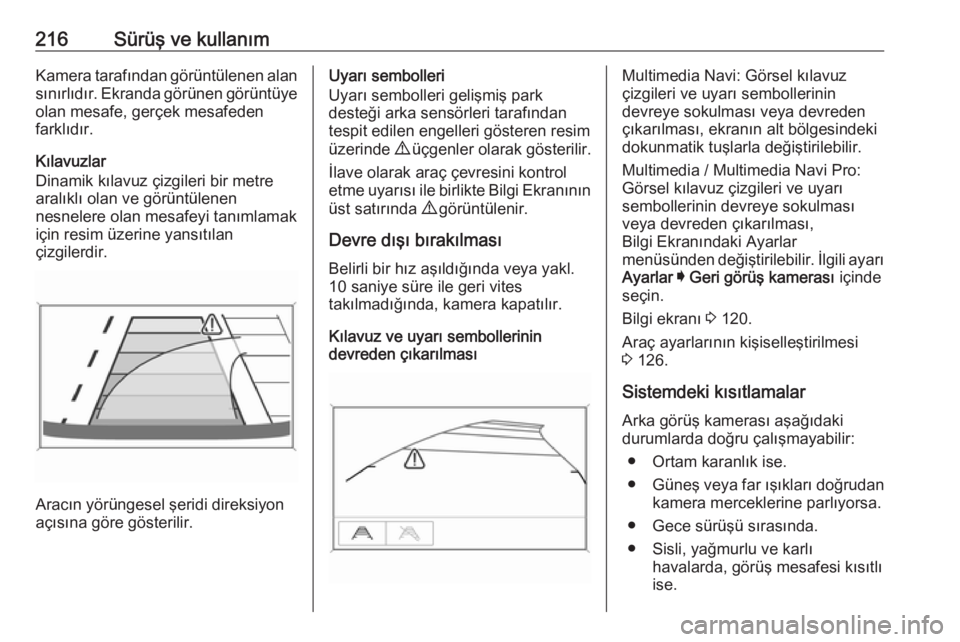

216Sürüş ve kullanımKamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuzlar
Dinamik kılavuz çizgileri bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz ve uyarı sembollerinin
devreden çıkarılmasıMultimedia Navi: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
Multimedia / Multimedia Navi Pro:
Görsel kılavuz çizgileri ve uyarı
sembollerinin devreye sokulması
veya devreden çıkarılması,
Bilgi Ekranındaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar I Geri görüş kamerası içinde
seçin.
Bilgi ekranı 3 120.
Araç ayarlarının kişiselleştirilmesi 3 126.
Sistemdeki kısıtlamalar
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.

Sürüş ve kullanım217● Kamera merceklerinin önü kar,buz, sulu kar, çamur, topraklakapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Hata mesajları Bilgi Ekranının üst
satırında bir 9 ile gösterilir.
Arka çapraz trafik uyarısı Arka görüş kamerasına ek olarak
3 215, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Bilgi
Ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.
Radar mesafe sensörleri arka
tamponda yer almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.
Algılama bölgeleri
Sistem sensörleri aracın arkasının
90° sol veya sağ tarafında yaklaşık 20 m'lik bir bölgeyi kapsar. Arka

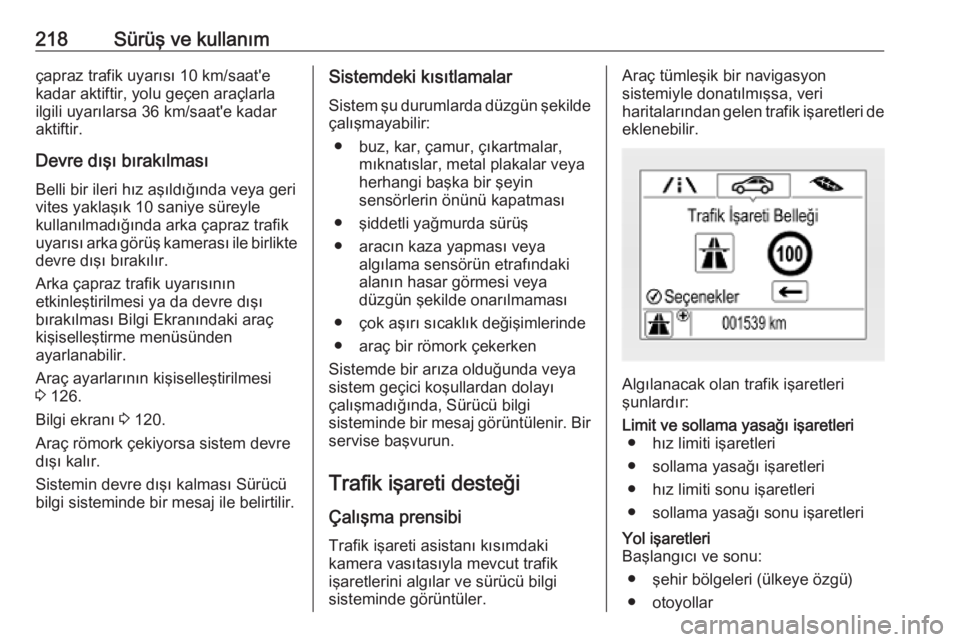

218Sürüş ve kullanımçapraz trafik uyarısı 10 km/saat'ekadar aktiftir, yolu geçen araçlarla
ilgili uyarılarsa 36 km/saat'e kadar
aktiftir.
Devre dışı bırakılması Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 126.
Bilgi ekranı 3 120.
Araç römork çekiyorsa sistem devre dışı kalır.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.Sistemdeki kısıtlamalar
Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veya
herhangi başka bir şeyin
sensörlerin önünü kapatması
● şiddetli yağmurda sürüş
● aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması
● çok aşırı sıcaklık değişimlerinde
● araç bir römork çekerken
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.
Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar

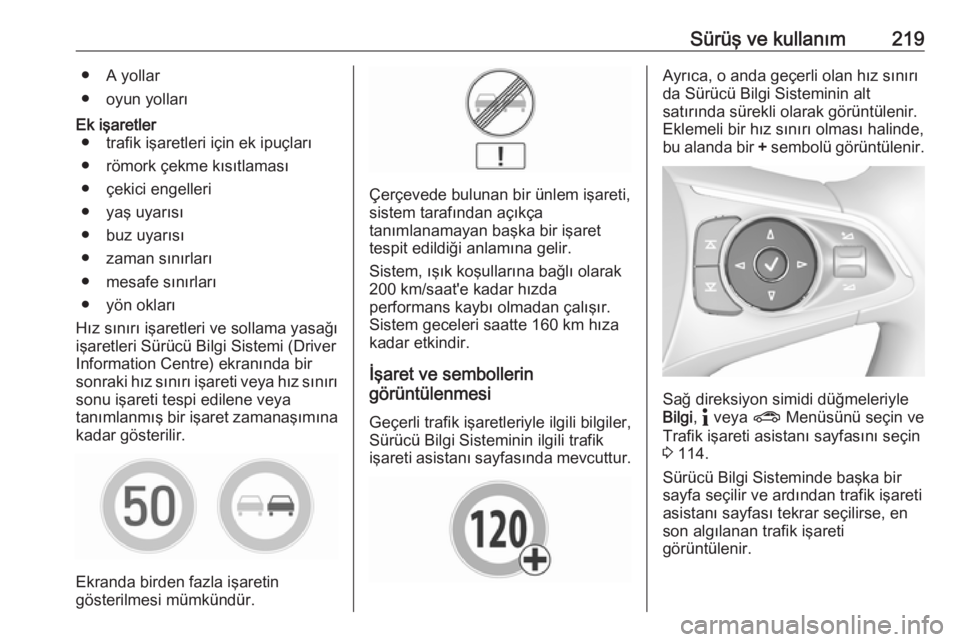

Sürüş ve kullanım219● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● zaman sınırları
● mesafe sınırları
● yön okları
Hız sınırı işaretleri ve sollama yasağı işaretleri Sürücü Bilgi Sistemi (Driver Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırı
sonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.
Sağ direksiyon simidi düğmeleriyle
Bilgi , " veya ? Menüsünü seçin ve
Trafik işareti asistanı sayfasını seçin 3 114.
Sürücü Bilgi Sisteminde başka bir
sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.

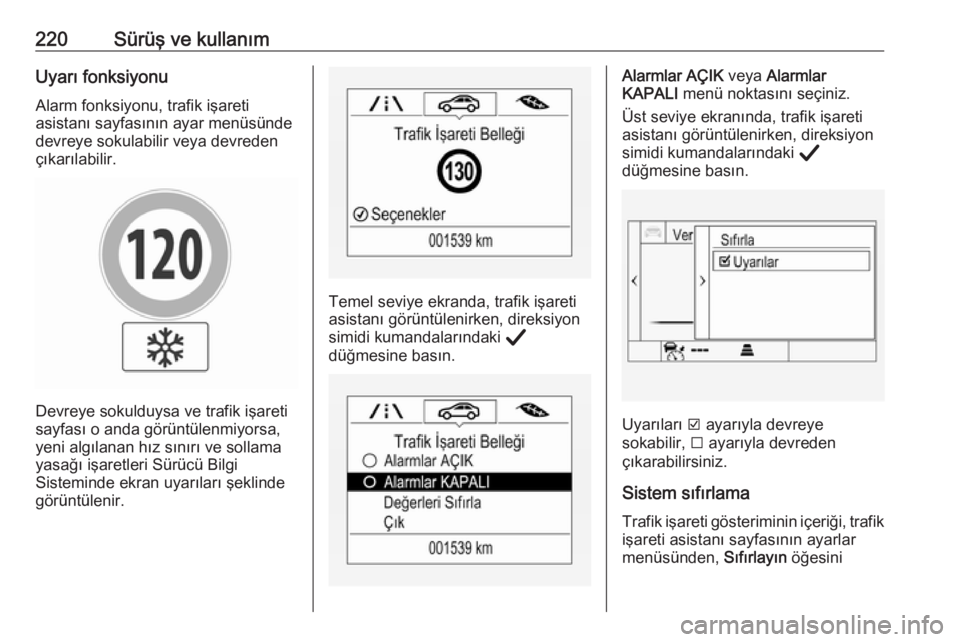

220Sürüş ve kullanımUyarı fonksiyonuAlarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde devreye sokulabilir veya devreden
çıkarılabilir.
Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.
Temel seviye ekranda, trafik işareti
asistanı görüntülenirken, direksiyon
simidi kumandalarındaki Å
düğmesine basın.
Alarmlar AÇIK veya Alarmlar
KAPALI menü noktasını seçiniz.
Üst seviye ekranında, trafik işareti
asistanı görüntülenirken, direksiyon
simidi kumandalarındaki Å
düğmesine basın.
Uyarıları J
ayarıyla devreye
sokabilir, I ayarıyla devreden
çıkarabilirsiniz.
Sistem sıfırlama
Trafik işareti gösteriminin içeriği, trafik işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini

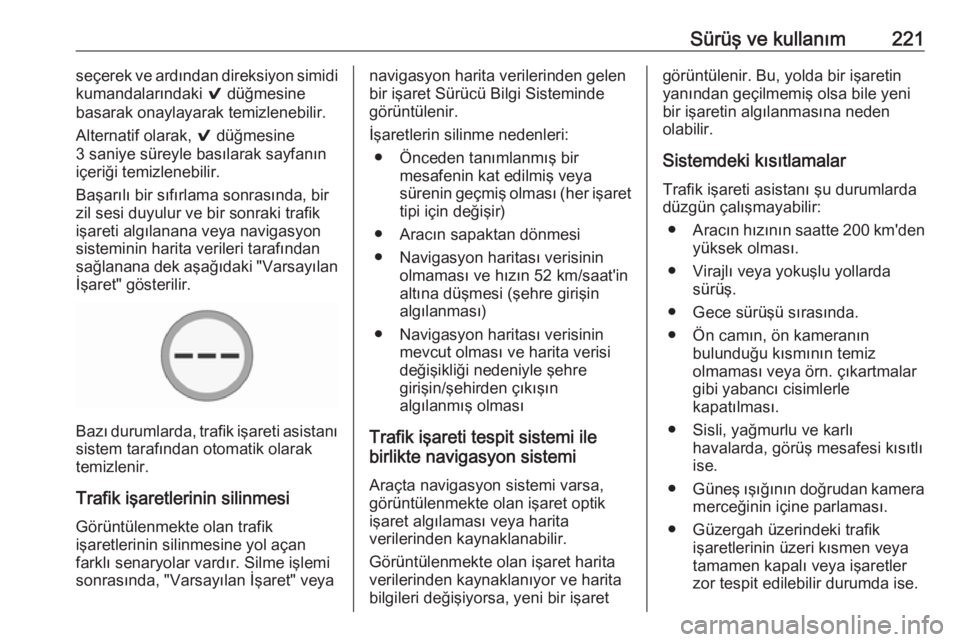

Sürüş ve kullanım221seçerek ve ardından direksiyon simidi
kumandalarındaki 9 düğmesine
basarak onaylayarak temizlenebilir.
Alternatif olarak, 9 düğmesine
3 saniye süreyle basılarak sayfanın
içeriği temizlenebilir.
Başarılı bir sıfırlama sonrasında, bir
zil sesi duyulur ve bir sonraki trafik
işareti algılanana veya navigasyon
sisteminin harita verileri tarafından
sağlanana dek aşağıdaki "Varsayılan
İşaret" gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır. Silme işlemi
sonrasında, "Varsayılan İşaret" veya
navigasyon harita verilerinden gelen
bir işaret Sürücü Bilgi Sisteminde
görüntülenir.
İşaretlerin silinme nedenleri: ● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Navigasyon haritası verisinin olmaması ve hızın 52 km/saat'in
altına düşmesi (şehre girişin
algılanması)
● Navigasyon haritası verisinin mevcut olması ve harita verisi
değişikliği nedeniyle şehre
girişin/şehirden çıkışın
algılanmış olması
Trafik işareti tespit sistemi ile
birlikte navigasyon sistemi
Araçta navigasyon sistemi varsa,
görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaretgörüntülenir. Bu, yolda bir işaretin
yanından geçilmemiş olsa bile yeni
bir işaretin algılanmasına neden
olabilir.
Sistemdeki kısıtlamalar
Trafik işareti asistanı şu durumlarda
düzgün çalışmayabilir:
● Aracın hızının saatte 200 km 'den
yüksek olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Ön camın, ön kameranın bulunduğu kısmının temiz
olmaması veya örn. çıkartmalar
gibi yabancı cisimlerle
kapatılması.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.

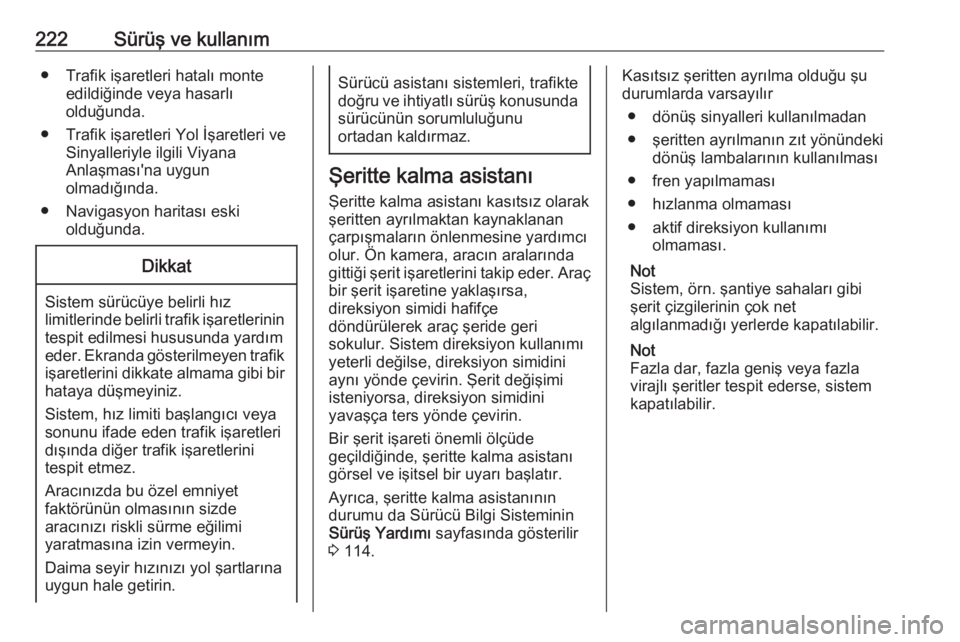

222Sürüş ve kullanım● Trafik işaretleri hatalı monteedildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri Yol İşaretleri ve Sinyalleriyle ilgili Viyana
Anlaşması'na uygun
olmadığında.
● Navigasyon haritası eski olduğunda.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şeritte kalma asistanı
Şeritte kalma asistanı kasıtsız olarak
şeritten ayrılmaktan kaynaklanan
çarpışmaların önlenmesine yardımcı olur. Ön kamera, aracın aralarında
gittiği şerit işaretlerini takip eder. Araç bir şerit işaretine yaklaşırsa,
direksiyon simidi hafifçe
döndürülerek araç şeride geri
sokulur. Sistem direksiyon kullanımı
yeterli değilse, direksiyon simidini
aynı yönde çevirin. Şerit değişimi isteniyorsa, direksiyon simidini
yavaşça ters yönde çevirin.
Bir şerit işareti önemli ölçüde
geçildiğinde, şeritte kalma asistanı
görsel ve işitsel bir uyarı başlatır.
Ayrıca, şeritte kalma asistanının
durumu da Sürücü Bilgi Sisteminin
Sürüş Yardımı sayfasında gösterilir
3 114.
Kasıtsız şeritten ayrılma olduğu şu
durumlarda varsayılır
● dönüş sinyalleri kullanılmadan
● şeritten ayrılmanın zıt yönündeki dönüş lambalarının kullanılması
● fren yapılmaması
● hızlanma olmaması
● aktif direksiyon kullanımı olmaması.
Not
Sistem, örn. şantiye sahaları gibi şerit çizgilerinin çok net
algılanmadığı yerlerde kapatılabilir.
Not
Fazla dar, fazla geniş veya fazla
virajlı şeritler tespit ederse, sistem
kapatılabilir.
