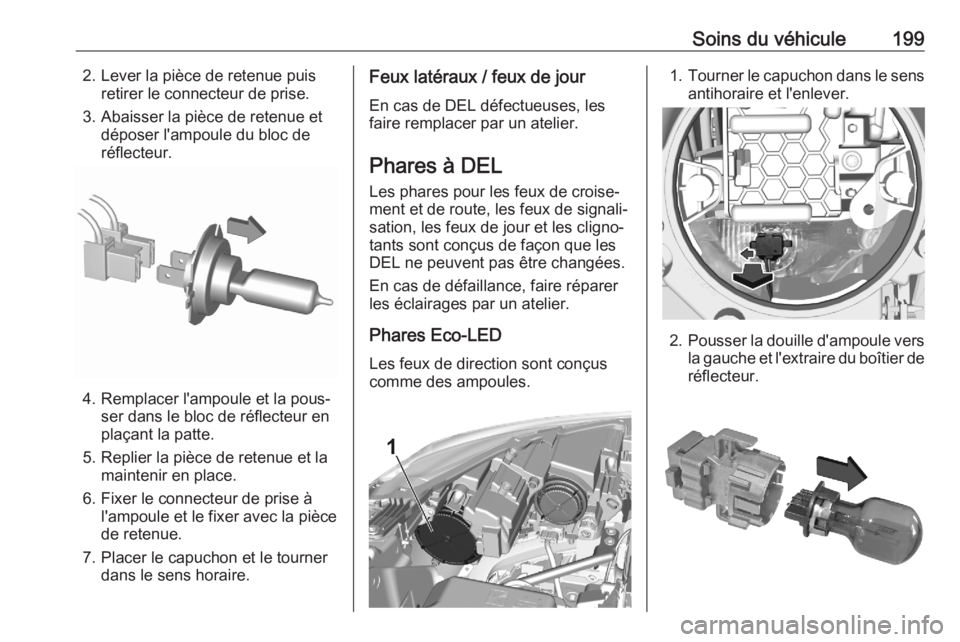

Soins du véhicule1992. Lever la pièce de retenue puisretirer le connecteur de prise.
3. Abaisser la pièce de retenue et déposer l'ampoule du bloc de
réflecteur.
4. Remplacer l'ampoule et la pous‐ ser dans le bloc de réflecteur en
plaçant la patte.
5. Replier la pièce de retenue et la maintenir en place.
6. Fixer le connecteur de prise à l'ampoule et le fixer avec la pièce
de retenue.
7. Placer le capuchon et le tourner dans le sens horaire.
Feux latéraux / feux de jour
En cas de DEL défectueuses, les faire remplacer par un atelier.
Phares à DEL
Les phares pour les feux de croise‐
ment et de route, les feux de signali‐
sation, les feux de jour et les cligno‐
tants sont conçus de façon que les
DEL ne peuvent pas être changées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Phares Eco-LED
Les feux de direction sont conçus
comme des ampoules.1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Pousser la douille d'ampoule vers
la gauche et l'extraire du boîtier de
réflecteur.

200Soins du véhicule3. Retirer l'ampoule du connecteurenfichable en tirant.
4. Remplacer l'ampoule et connec‐ ter la connecteur au connecteur
enfichable.
5. Insérer la douille d'ampoule dans le boîtier de réflecteur et la pous‐
ser vers l'avant jusqu'à ce qu'elle
s'engage
6. Placer le capuchon et le tourner dans le sens horaire.
Phares antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule.1. Tourner le support d'ampoule dans le sens anti-horaire et l'enle‐ver du boîtier du réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le boîtier du réflecteur, en la
tournant dans le sens horaire pour encliqueter.
Feux arrière
Selon la version, les feux arrière et les feux stop sont des DEL. En cas de
DEL défectueuses, les faire rempla‐
cer dans un atelier.
Bloc optique dans la carrosserie
Retrait de l'ensemble de feu
1. Dévisser les deux vis de l'ensem‐
ble de feu.

Soins du véhicule201
2. Déposer l'ensemble de feu entirant en ligne droite.
3. Déposer la douille d'ampoule. a) Version sans DEL :
déposer les trois vis et la retirer.
b) Version avec DEL :
retirer de l'ensemble de feu en latournant dans le sens antihoraire.
4. Enlever l'ampoule. a) Version sans DEL :
Tirer et remplacer.
1 : feu arrière / feu stop
2 : feu de direction
b) Version avec DEL :
Tirer tout droit pour la retirer de la douille et la remplacer.
Fixation de l'ensemble de feu 1. Selon la version, fixer le support d'ampoule à l'ensemble d'éclai‐
rage et le fixer à l'aide des trois vis ou fixer la douille de l'ampoule du
feu de direction.

202Soins du véhicule
2. Fixer l'ensemble de feu à lacarrosserie du véhicule et fixer à
l'aide des deux vis.
Ensemble d'éclairage sur le
hayon
Retrait de l'ensemble de feu
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou en plastique à lamain.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.

Soins du véhicule2034. Déposer la douille d'ampoule.a) Version sans DEL :
Appuyer sur le loquet pour le relâ‐cher et déposer la douille d'am‐
poule.
b) Version avec DEL :
Déposer la douille de l'ampoule
de feu de recul de l'ensemble de
feu en la tournant en sens antiho‐
raire.
5. Retirer l'ampoule. a) Version sans DEL :Déposer et remplacer.
1 : feu arrière
2 : feu antibrouillard arrière ou feu de recul
b) Version avec DEL :

204Soins du véhiculeTirer tout droit pour déposer et
remplacer.
Fixation de l'ensemble de feu 1. Selon la version, fixer le support d'ampoule à l'ensemble de feu oufixer la douille d'ampoule de feu
de recul.
2. Fixer l'ensemble de feu au hayon.
3. Fixer l'ensemble de feu avec l'écrou en plastique.
4. Fixer le couvercle au hayon.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le bloc optique :
1. Faire glisser le bloc optique vers l'avant et le retirer à l'arrière.
2.Tourner la douille d'ampoule dans
le sens antihoraire et l'extraire du
bloc optique.
3. Extraire l'ampoule de la douille d'ampoule et la remplacer.

Soins du véhicule2054. Insérer la douille d'ampoule et latourner dans le sens horaire.
5. Insérer l'extrémité gauche du bloc
optique, le faire glisser vers la
gauche et insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
La plaque d'immatriculation est éclai‐
rée par des ampoules LED qui ne
peuvent pas être remplacées. En cas
de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Faire remplacer les ampoules suivan‐ tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bordCircuit électrique
Fusibles Les inscriptions sur le fusible neufdoivent correspondre aux inscriptions
sur le fusible défectueux.
Les trois boîtiers à fusibles se trou‐
vent à l'intérieur du :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, désac‐ tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur. L'extracteur comporte
deux côtés. Chaque côté est conçu
pour un type de fusible différent.
Attraper le fusible à l'aide de la pince
à fusibles et retirer le fusible.

206Soins du véhiculeBoîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
N°Circuit électrique1Système de commande de
climatisation du ventilateur2–3Boîte à fusibles de la carrosserie4–5Boîte à fusibles du tableau de
bord6Unité de refroidissement du
moteur du véhicule7Module de commande de carros‐ serieN°Circuit électrique8Pompe à carburant de
commande du moteur du
véhicule9Distribution10Distribution11Distribution12Unité de refroidissement du
moteur du véhicule13Module de commande de carros‐ serie14Capteur de batterie intelligente15–16Phares antibrouillard17–18Feu de route droit19Feu de route gauche20Pompe à carburant de
commande du moteur du
véhicule
