Système de capteurs de stationnement*
Les capteurs de stationnement sont des capteurs ultrasoniques servant à repérer les obstacles
autour du véhicule lorsque celui-ci roule à basse vitesse, comm e par exemple en entrant
dans un garage ou lors d'un stationnement en créneau. Un vibreu r et un indicateur de
détection notifient le conducteu r de la distance approximative entre le véhicule et l'obstacle
proche.

Capteur avant
Capteur de coin avant Capteur arrière
Capteur de coin arrière
PRUDENCE
Ne pas se fier complètement au système de capteurs de stationnement, et veiller à vérifier
visuellement les conditions de sécurité autour du véhicule lors de la conduite:
Ce système peut aider le conducteur à utiliser le véhicule en marche avant et en marche
arrière lors du stationnement. Les plages de détection des capteurs sont limitées. Par
conséquent, la conduite du vé hicule en se fiant uniquement au système peut entraîner un
accident. Toujours vérifier visuellement la sé curité du véhicule lors de la conduite.
REMARQUE
Ne pas installer d'accessoires dans les plages de détection des capteurs. Le
fonctionnement du système risquerait d'être affecté.
Selon le type d'obstacle et les conditions environnantes, il est possible que la plage de
détection d'un capteur soit réduite ou que les capteurs ne soient pas en mesure de détecter
les obstacles.
Il est possible que le système ne puisse fonctionner normalement dans les conditions
suivantes:
Boue, glace ou neige collée au niveau de la zone du capteur (le fonctionnement
redevient normal une fois la boue, la glace ou la neige retirée).
La zone du capteur est gelée (le fonctionnement redevient normal une fois la glace
fondue).
Le capteur est couvert par une main.
En cours de conduite
Système de capteur s de stationnement
*Certains modèles.4-265
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Vibrations excessives au niveau du capteur.
Inclinaison excessive du véhicule.
Conditions climatiques extrêmement chaudes ou froides.
Le véhicule roule sur des bosses, en pente, sur du gravier ou sur des routes recouvertes
d'herbe.
Des éléments qui génèrent des ultrasons, tels que le klaxon d'un autre véhicule, le
moteur d'une motocyclette, le frein pneumatique d'un véhicule de grande taille ou les
capteurs d'un autre véhicule, se trouvent à proximité du véhicule.
Le véhicule est conduit alors qu'il pleut de manière abondante ou sur une route dans un
état tel que des éclaboussures sont générées.
Une antenne d'aile disponible dans le co mmerce ou une antenne de transmetteur radio
est installée sur le véhicule.
Le véhicule se déplace en direction d' une bordure de trottoir élevée ou carrée.
Obstacle trop proche du capteur.
Il est possible que les obstacles situés sous le pare-chocs ne soient pas détectés. Il est
possible que les obstacles situés sous le pare-chocs ou de faible épaisseur qui peuvent
avoir été initialement détectés ne le soient plus lorsque le véhicule se rapproche de
l'obstacle.
Il est possible que les types d'obstacles suivants ne soient pas détectés:
Objets fins tels que des câbles ou des cordes
Objets qui absorbent facilement les ondes soniques, tels que le coton ou la neige
Objets angulaires
Objets très grands et objets dont la partie supérieure est de grande largeur
Petits objets
En cas de choc au niveau des pare-chocs, même suite à un accident mineur, faire toujours
inspecter le système par un concessionnaire agréé Mazda. Si les capteu rs sont faussés, ils
ne peuvent détecter les obstacles.
Si le bip ne fonctionne pas ou si le témoin ne s'allume pas lorsque l'interrupteur de
capteurs d'aide au stationneme nt est activé, il est possible que le système présente une
anomalie de fonctionnement. S'adresser à un concessionnaire agréé Mazda.
Si le bip sonore indiquant une anomalie de fonctionnement du système retentit et que le
témoin clignote, il est possible que le syst ème ne fonctionne pas correctement. S'adresser
à un concessionnaire agréé Mazda.
Si la température ambiante est particulièrement froide ou si de la boue, de la glace ou de
la neige adhère au niveau de la zone du capteur, il est possible que le bip sonore
indiquant une anomalie de fonctionnement du système ne soit pas émis. Retirer tout corps
étranger de la zone du capteur.
En cours de conduite
Système de capteur s de stationnement
4-266
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

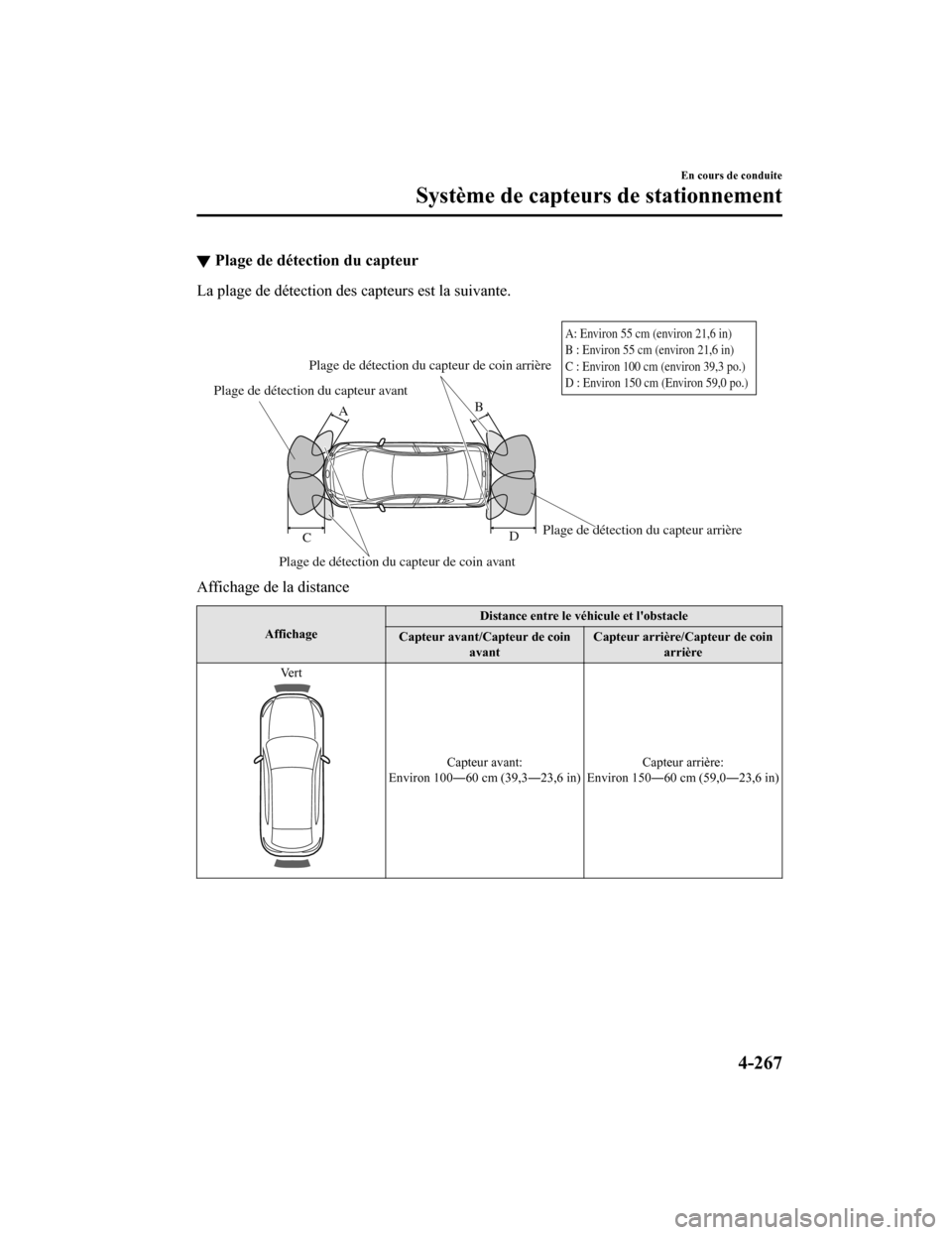

▼Plage de détection du capteur
La plage de détection des capteurs est la suivante.

Plage de détection du capteur avant
Plage de détection du capteur de coin avant Plage de détection du capteur arrière
Plage de détection du capteur de coin arrière
B
A
D
C
A: Environ 55 cm (environ 21,6 in)
B : Environ 55 cm (environ 21,6 in)
C : Environ 100 cm (environ 39,3 po.) D : Environ 150 cm (Environ 59,0 po.)
Affichage de la distance
Affichage Distance entre le véhicule et l'obstacle
Capteur avant/Capteur de coin avant Capteur arrière/Capteur de coin
arrière
Ve r t
Capteur avant:
Environ 100―60 cm (39,3―23,6 in) Capteur arrière:
Environ 150―60 cm (59,0―23,6 in)
En cours de conduite
Système de capteur s de stationnement
4-267
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

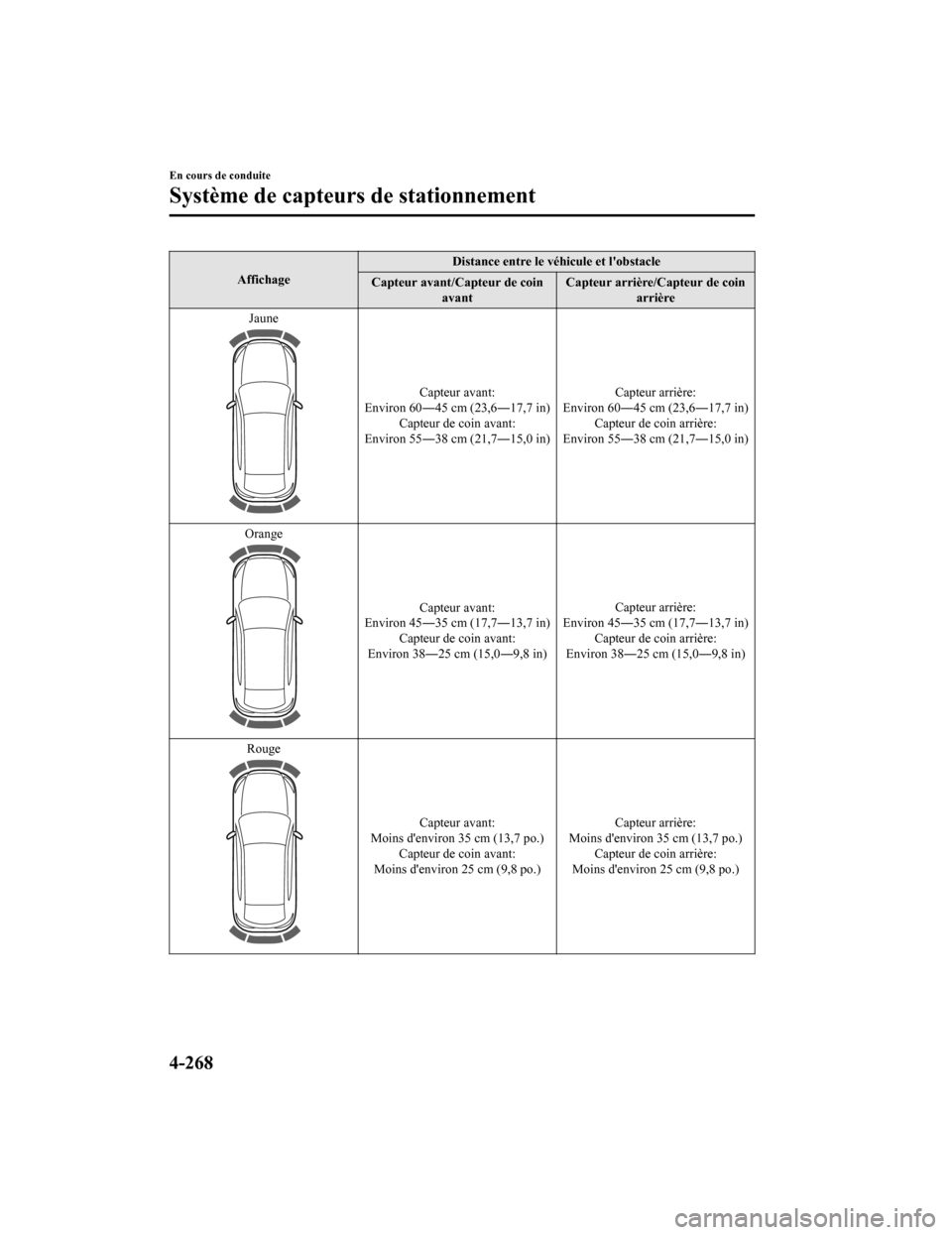

AffichageDistance entre le véhicule et l'obstacle
Capteur avant/Capteur de coin avant Capteur arrière/Capteur de coin
arrière
Jaune
Capteur avant:
Environ 60―45 cm (23,6―17,7 in) Capteur de coin avant:
Environ 55―38 cm (21,7―15,0 in) Capteur arrière:
Environ 60―45 cm (23,6―17,7 in) Capteur de coin arrière:
Environ 55―38 cm (21,7―15,0 in)
Orange
Capteur avant:
Environ 45―35 cm (17,7―13,7 in)
Capteur de coin avant:
Environ 38―25 cm (15,0―9,8 in) Capteur arrière:
Environ 45―35 cm (17,7―13,7 in)
Capteur de coin arrière:
Environ 38―25 cm (15,0―9,8 in)
Rouge
Capteur avant:
Moins d'environ 35 cm (13,7 po.)
Capteur de coin avant:
Moins d'environ 25 cm (9,8 po.) Capteur arrière:
Moins d'environ 35 cm (13,7 po.)
Capteur de coin arrière:
Moins d'environ 25 cm (9,8 po.)
En cours de conduite
Système de capteur s de stationnement
4-268
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

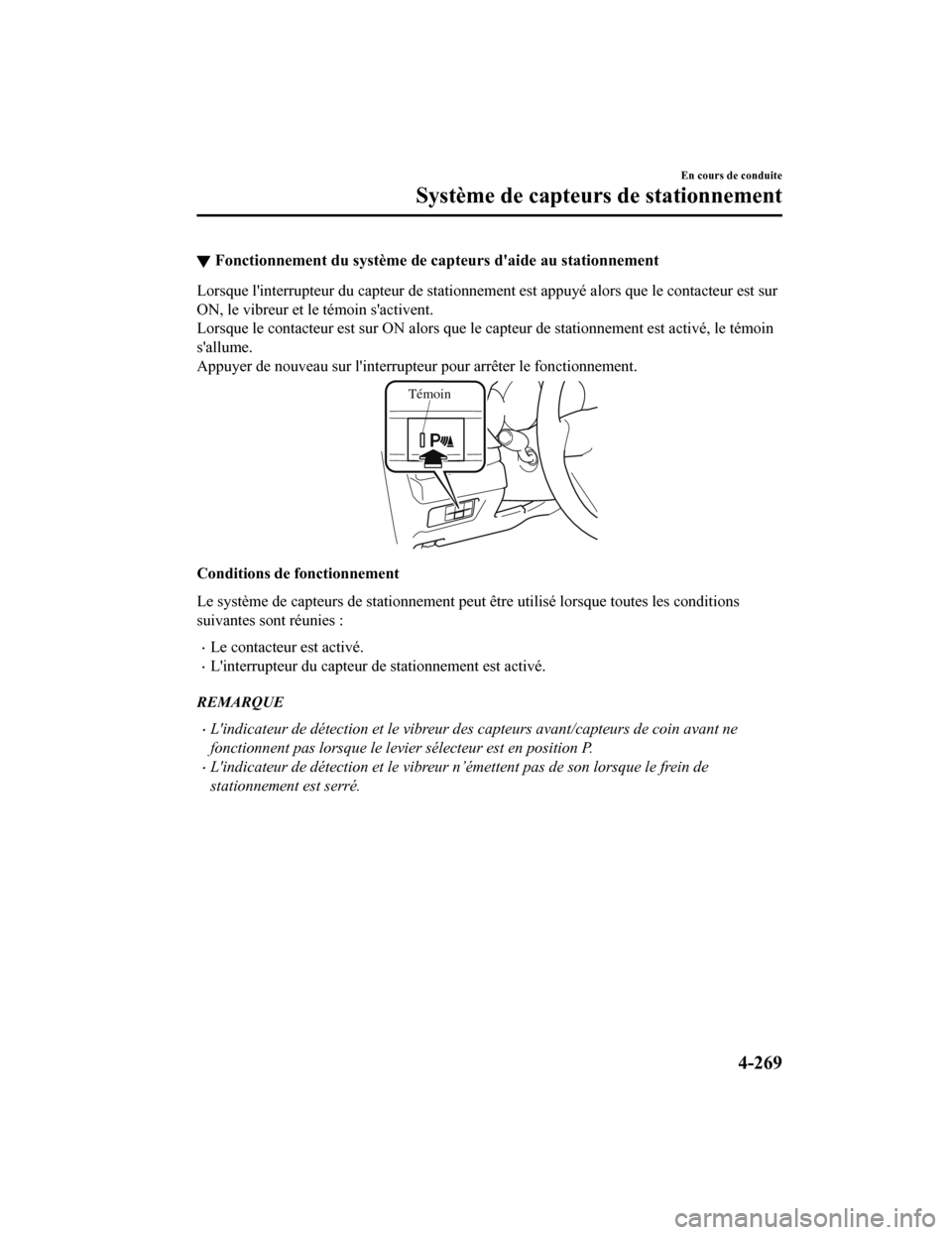

▼Fonctionnement du système de cap
teurs d'aide au stationnement
Lorsque l'interrupteur du capteur de stationnement est appuyé a lors que le contacteur est sur
ON, le vibreur et le témoin s'activent.
Lorsque le contacteur est sur ON alors que le capteur de statio nnement est activé, le témoin
s'allume.
Appuyer de nouveau sur l'interr upteur pour arrêter le fonctionnement.
Témoin
Conditions de fonctionnement
Le système de capteurs de stationnement peut être utilisé lorsq ue toutes les conditions
suivantes sont réunies :
Le contacteur est activé.
L'interrupteur du capteur de stationnement est activé.
REMARQUE
L'indicateur de détection et le vibreur des capteurs avant/capteurs de coin avant ne
fonctionnent pas lorsque le levier sélecteur est en position P.
L'indicateur de détection et le vibreur n’émettent pas de son lorsque le frein de
stationnement est serré.
En cours de conduite
Système de capteur s de stationnement
4-269
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

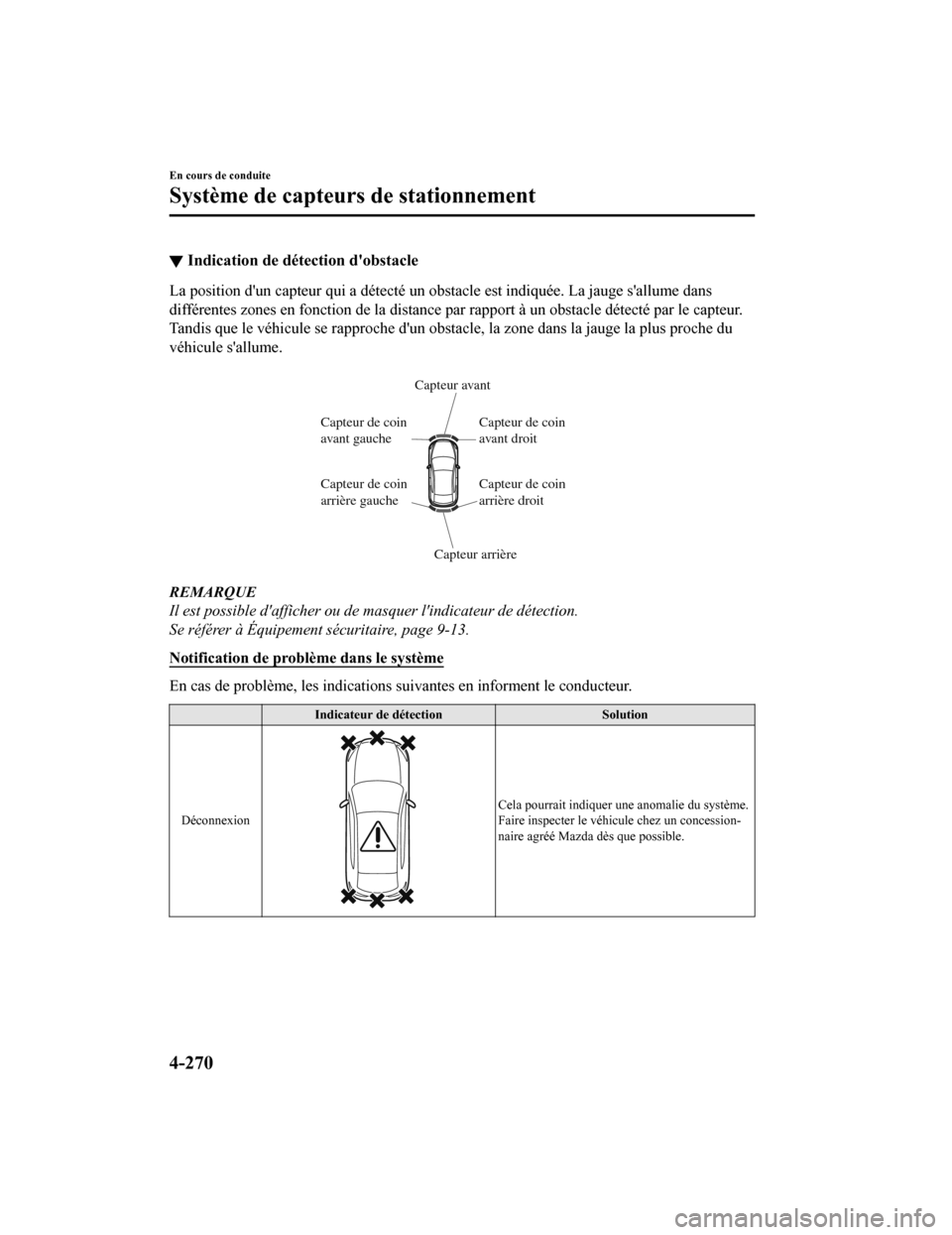

▼Indication de détection d'obstacle
La position d'un capteur qui a détecté un obstacle est indiquée
. La jauge s'allume dans
différentes zones en fonction de la distance par rapport à un obstacle détecté par le capteur.
Tandis que le véhicule se rapproche d'un obstacle, la zone dans la jauge la plus proche du
véhicule s'allume.

Capteur arrière
Capteur de coin
avant gauche
Capteur de coin
arrière gauche Capteur de coin
avant droit
Capteur de coin
arrière droit
Capteur avant
REMARQUE
Il est possible d'afficher ou de masquer l'indicateur de détection.
Se référer à Équipement sécuritaire, page 9-13.
Notification de problème dans le système
En cas de problème, les indications suivantes en informent le c
onducteur.
Indicateur de détectionSolution
Déconnexion
Cela pourrait indiquer une anomalie du système.
Faire inspecter le véhicu le chez un concession‐
naire agréé Mazda dès que possible.
En cours de conduite
Système de capteur s de stationnement
4-270
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Indicateur de détectionSolution
Anomalie de
fonctionnement du système
Cela pourrait indiquer une anomalie du système.
Faire inspecter le véhicule chez un concession‐
naire agréé Mazda dès que possible.
Givre/Saleté
De la matière étrangère peut se trouver sur la zo‐
ne du capteur correspondant à l'indication de dé‐
tection d'obstacle affichée. Si le système n'est
pas rétabli, faire inspecter le véhicule par un
concessionnaire agréé Mazda.
▼ Avertisseur sonore de cap
teur de stationnement
Le bip est émis de la manière suivante lorsque le système fonct ionne.
Capteur avant, capteur arrière
Zone de détec‐
tion de distance Distance entre le véhicule et l'obstacle
Bip sonore*1Capteur avantCapteur arrière
Distance la plus éloignée Environ 100―60 cm (39,3―23,6
in)
Environ 150―60 cm (59,0―23,6in)
Son intermittent
lent
Distance éloi‐ gnée Environ 60―45 cm (23,6―17,7 in)
Environ 60―45 cm (23,6―17,7 in)
Son intermittent in‐
termédiaire
En cours de conduite
Système de capteur
s de stationnement
4-271
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

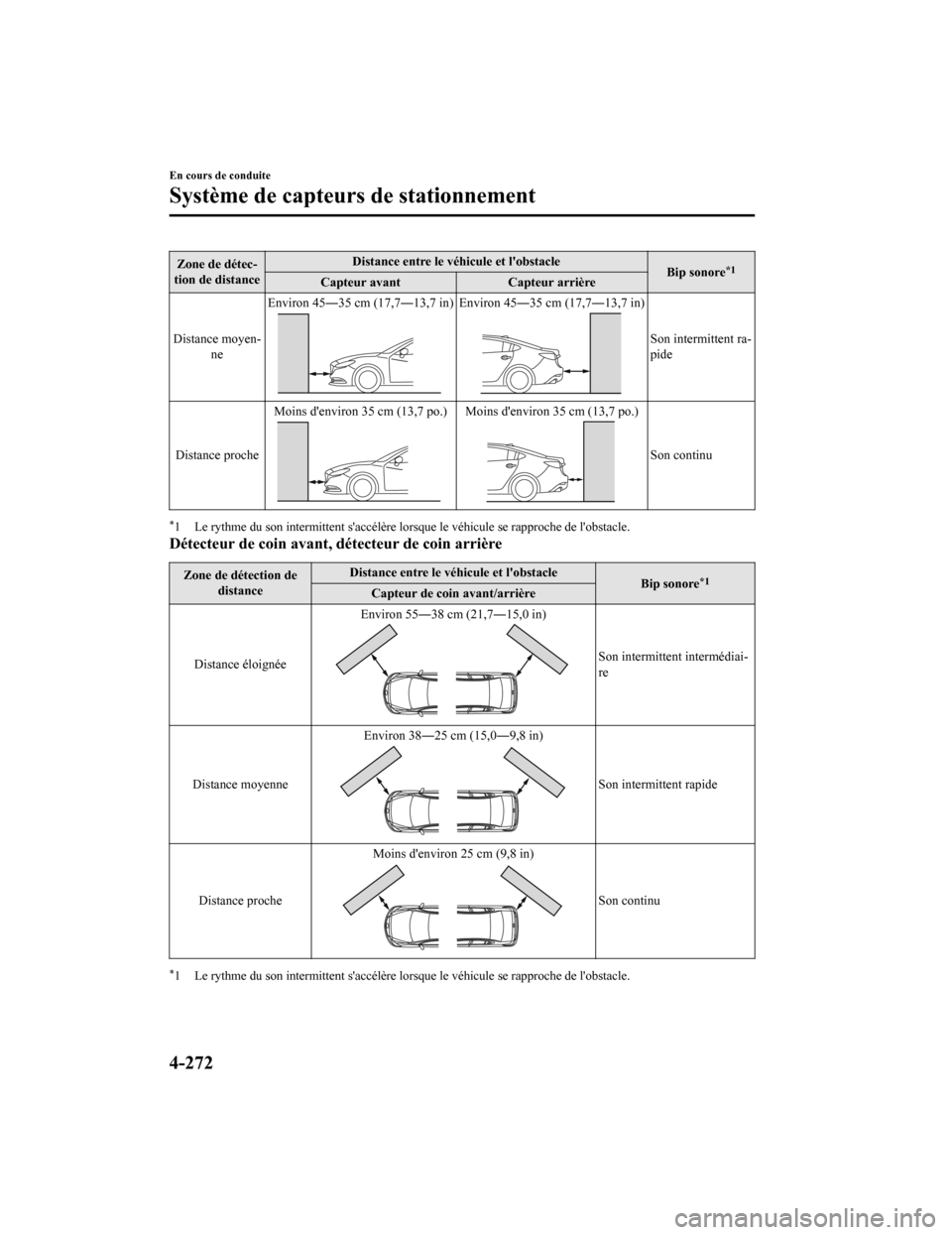

Zone de détec‐
tion de distance Distance entre le véhicule et l'obstacle
Bip sonore*1Capteur avantCapteur arrière
Distance moyen‐ ne Environ 45―35 cm (17,7―13,7 in)
Environ 45―35 cm (17,7―13,7 in)
Son intermittent ra‐
pide
Distance proche Moins d'environ 35 cm (13,7 po.)
Moins d'environ 35 cm (13,7 po.)
Son continu
*1 Le rythme du son intermittent s
'accélère lorsque le véhicule se rapproche de l'obstacle.
Détecteur de coin avant, détecteur de coin arrière
Zone de détection de
distance Distance entre le véhicule et l'obstacle
Bip sonore*1Capteur de coin avant/arrière
Distance éloignée Environ 55―38 cm (21,7―15,0 in)
Son intermittent intermédiai‐
re
Distance moyenne Environ 38―25 cm (15,0―9,8 in)
Son intermittent rapide
Distance proche Moins d'environ 25 cm (9,8 in)
Son continu
*1 Le rythme du son intermittent s
'accélère lorsque le véhicule se rapproche de l'obstacle.
En cours de conduite
Système de capteurs de stationnement
4-272
