2020 MAZDA MODEL 6 Manuel du propriétaire (in French)

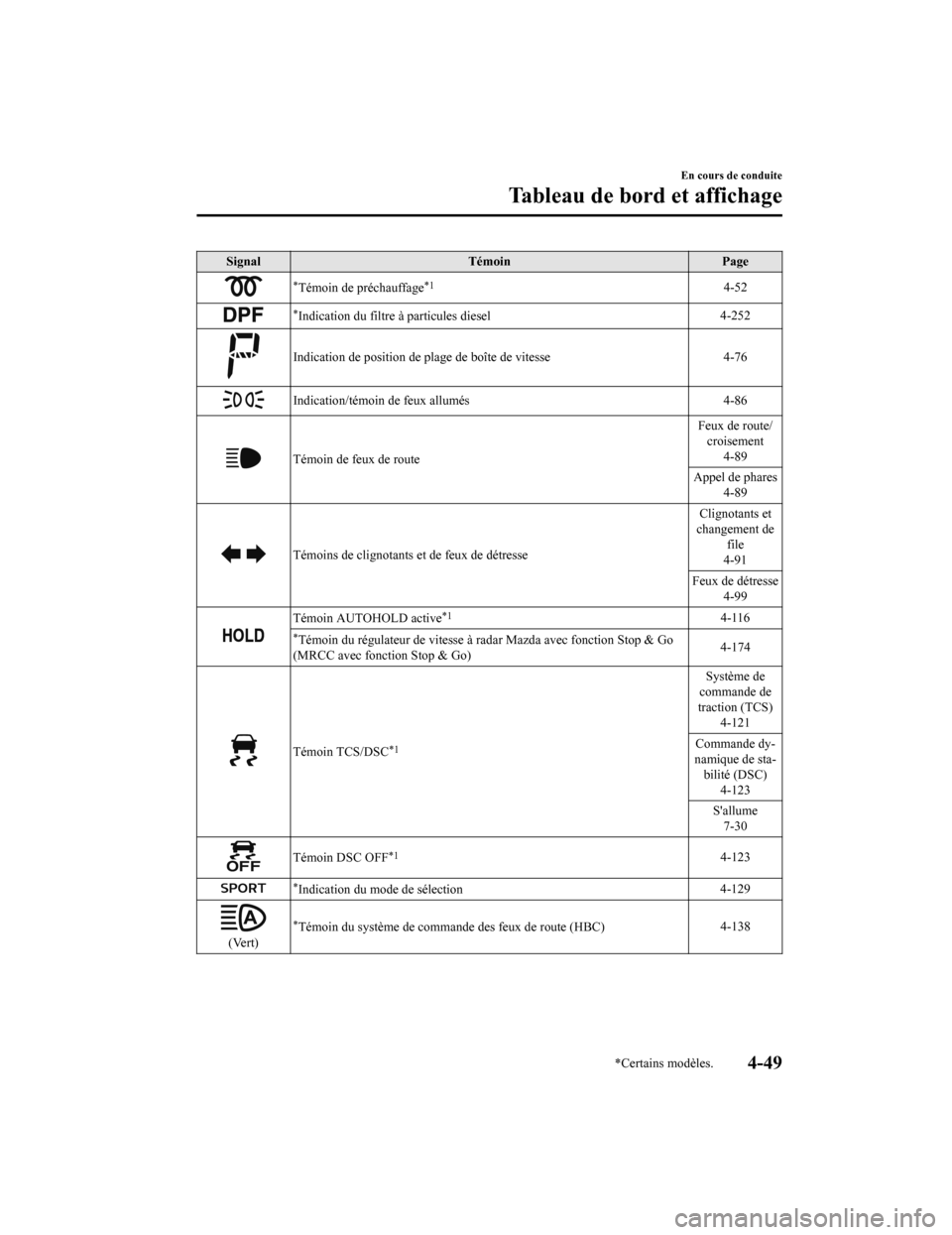

SignalTémoin Page
*Témoin de préchauffage*14-52
*Indication du filtre à particules diesel 4-252
Indication de position de plage de boîte de vitesse
4-76
Indication/témoin de feux allumés4-86
Témoin de feux de routeFeux de route/
croisement 4-89
Appel de phares 4-89
Témoins de clignotants et de feux de détresse Clignotants et
changement de file
4-91
Feux de détresse 4-99
Témoin AUTOHOLD active*14-116
*Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go) 4-174
Témoin TCS/DSC*1
Système de
commande de
traction (TCS)
4-121
Commande dy‐
namique de sta‐ bilité (DSC) 4-123
S'allume 7-30
Témoin DSC OFF*14-123
*Indication du mode de sélection 4-129
(Vert)
*Témoin du système de comma
nde des feux de route (HBC) 4-138
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-49
Mazda6_8HX4-FC-19I_Edition2_old
2019-7-18 15:15:56

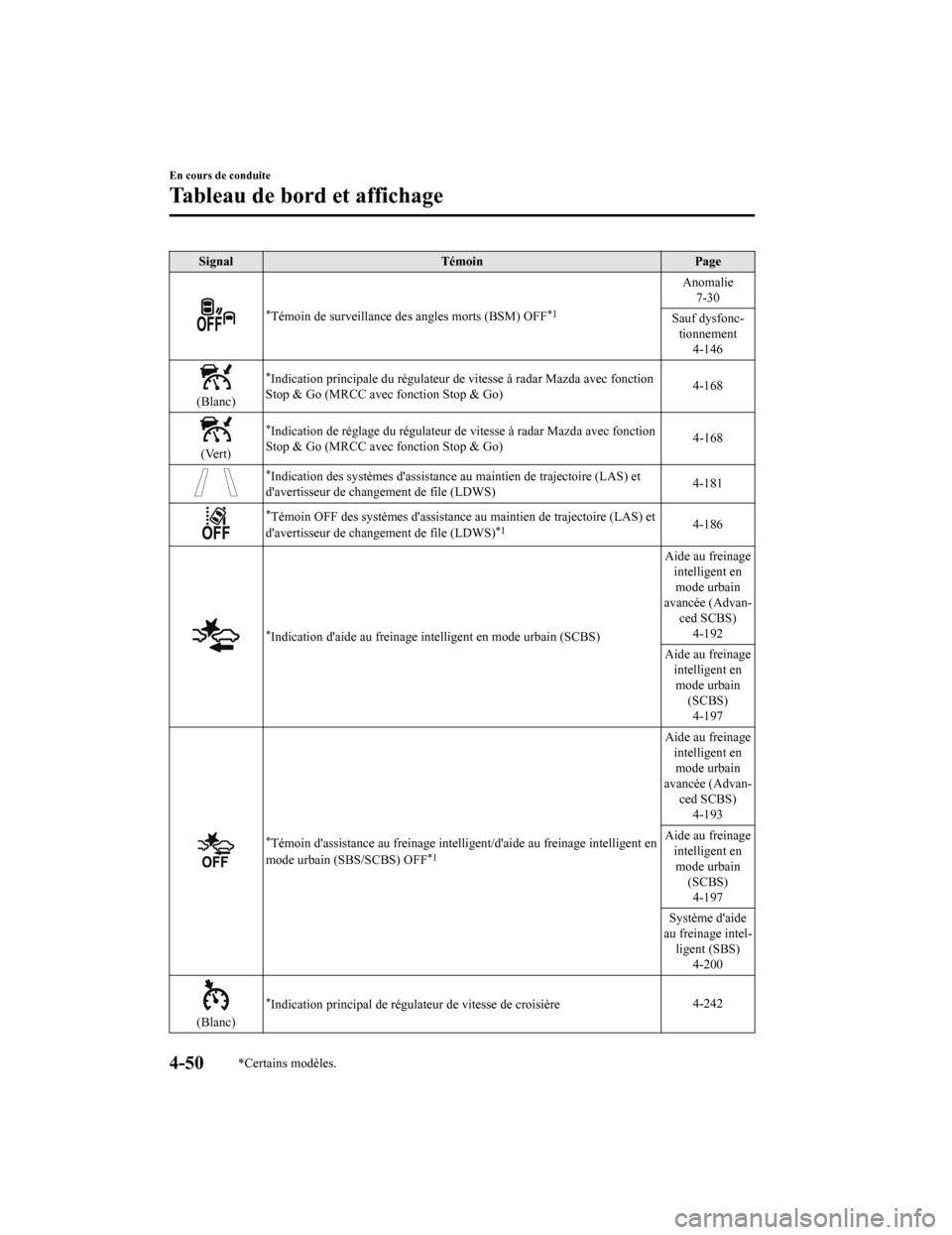

SignalTémoin Page
*Témoin de surveillance des angles morts (BSM) OFF*1
Anomalie
7-30
Sauf dysfonc‐ tionnement 4-146
(Blanc)
*Indication principale du régulateur de vitesse à radar Mazda av ec fonction
Stop & Go (MRCC avec fonction Stop & Go) 4-168
(Vert)
*Indication de réglage du régula
teur de vitesse à radar Mazda av ec fonction
Stop & Go (MRCC avec fonction Stop & Go) 4-168
*Indication des systèmes d'assist
ance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS) 4-181
*Témoin OFF des systèmes d'assist
ance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)*14-186
*Indication d'aide au freinage intelligent en mode urbain (SCBS) Aide au freinage
intelligent enmode urbain
avancée (Advan‐ ced SCBS)4-192
Aide au freinage intelligent enmode urbain (SCBS)4-197
*Témoin d'assistance au freinage intelligent/d'aide au freinage intelligent en
mode urbain (SBS/SCBS) OFF*1
Aide au freinage intelligent enmode urbain
avancée (Advan‐ ced SCBS)4-193
Aide au freinage intelligent enmode urbain
(SCBS)4-197
Système d'aide
au freinage intel‐ ligent (SBS) 4-200
(Blanc)
*Indication principal de régulateur de vitesse de croisière 4-242
En cours de conduite
Tableau de bord et affichage
4-50*Certains modèles.
Mazda6_8HX4-FC-19I_Edition2_old
2019-7-18 15:15:56

SignalTémoin Page
(Vert)
*Indication de réglage de régulateur de vitesse de croisière 4-242
*1 L'éclairage s'allume lorsque le
contact est mis pour un contrôle de fonctionnement, et
s'éteint quelques secondes plus tard ou quand le moteur démarre . Si l'éclairage ne
s'allume pas ou reste allumé, fa ites vérifier le véhicule par un concessionnaire agréé
Mazda.
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-51
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

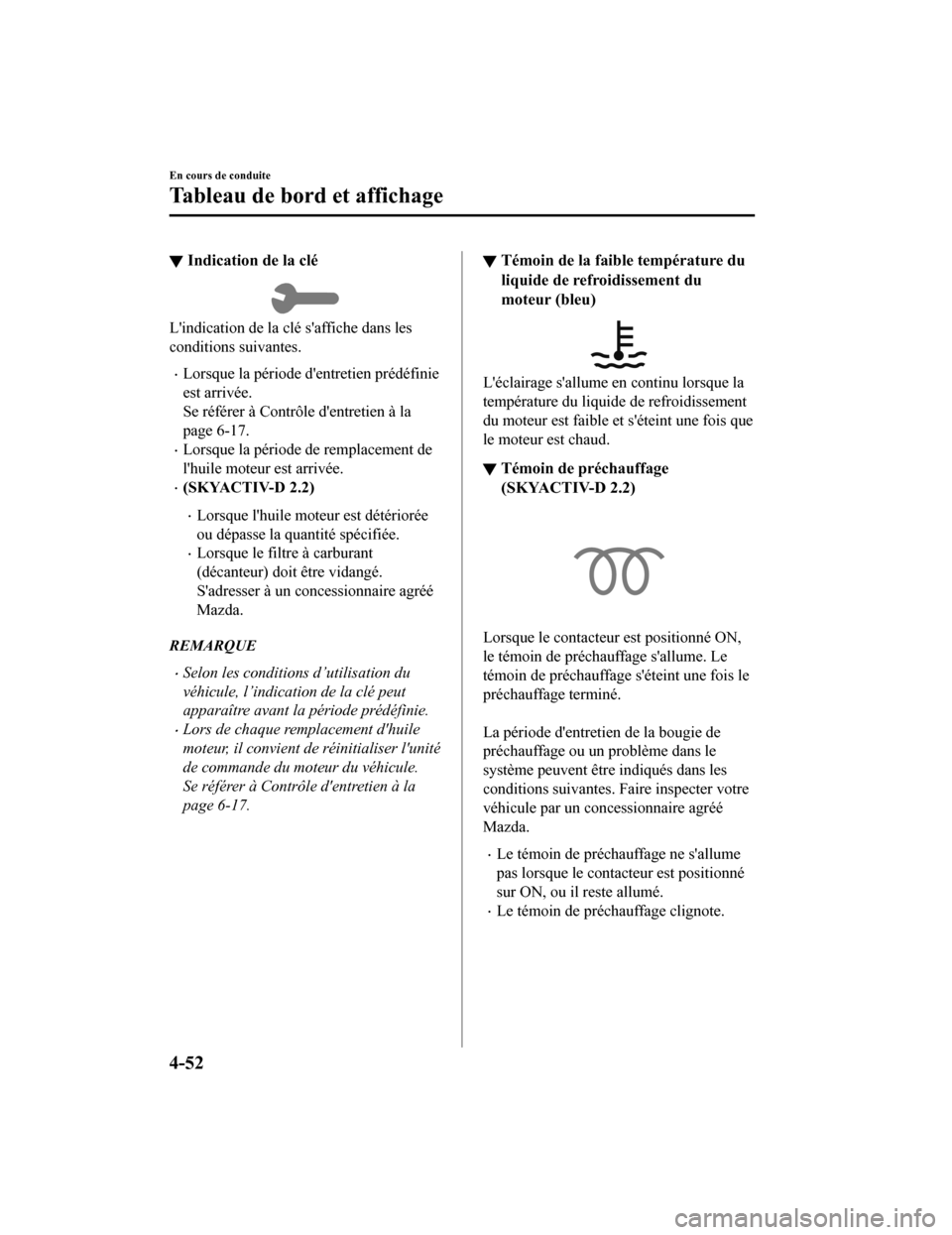

▼Indication de la clé
L'indication de la clé s'affiche dans les
conditions suivantes.
Lorsque la période d'entretien prédéfinie
est arrivée.
Se référer à Contrôle d'entretien à la
page 6-17.
Lorsque la période de remplacement de
l'huile moteur est arrivée.
(SKYACTIV-D 2.2)
Lorsque l'huile moteur est détériorée
ou dépasse la quantité spécifiée.
Lorsque le filtre à carburant
(décanteur) doit être vidangé.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Selon les conditions d’utilisation du
véhicule, l’indication de la clé peut
apparaître avant la période prédéfinie.
Lors de chaque remplacement d'huile
moteur, il convient de réinitialiser l'unité
de commande du moteur du véhicule.
Se référer à Contrôle d'entretien à la
page 6-17.

▼ Témoin de la faible température du
liquide de refroidissement du
moteur (bleu)
L'éclairage s'allume en continu lorsque la
température du liquide de refroidissement
du moteur est faible et s'éteint une fois que
le moteur est chaud.
▼Témoin de préchauffage
(SKYACTIV-D 2.2)
Lorsque le contacteur est positionné ON,
le témoin de préchauffage s'allume. Le
témoin de préchauffage s'éteint une fois le
préchauffage terminé.

La période d'entretien de la bougie de
préchauffage ou un problème dans le
système peuvent être indiqués dans les
conditions suivantes. Faire inspecter votre
véhicule par un concessionnaire agréé
Mazda.
Le témoin de préchauffage ne s'allume
pas lorsque le contacteur est positionné
sur ON, ou il reste allumé.
Le témoin de préchauffage clignote.
En cours de conduite
Tableau de bord et affichage
4-52
Mazda6_8HX4-FC-19I_Edition2_old
2019-7-18 15:15:56

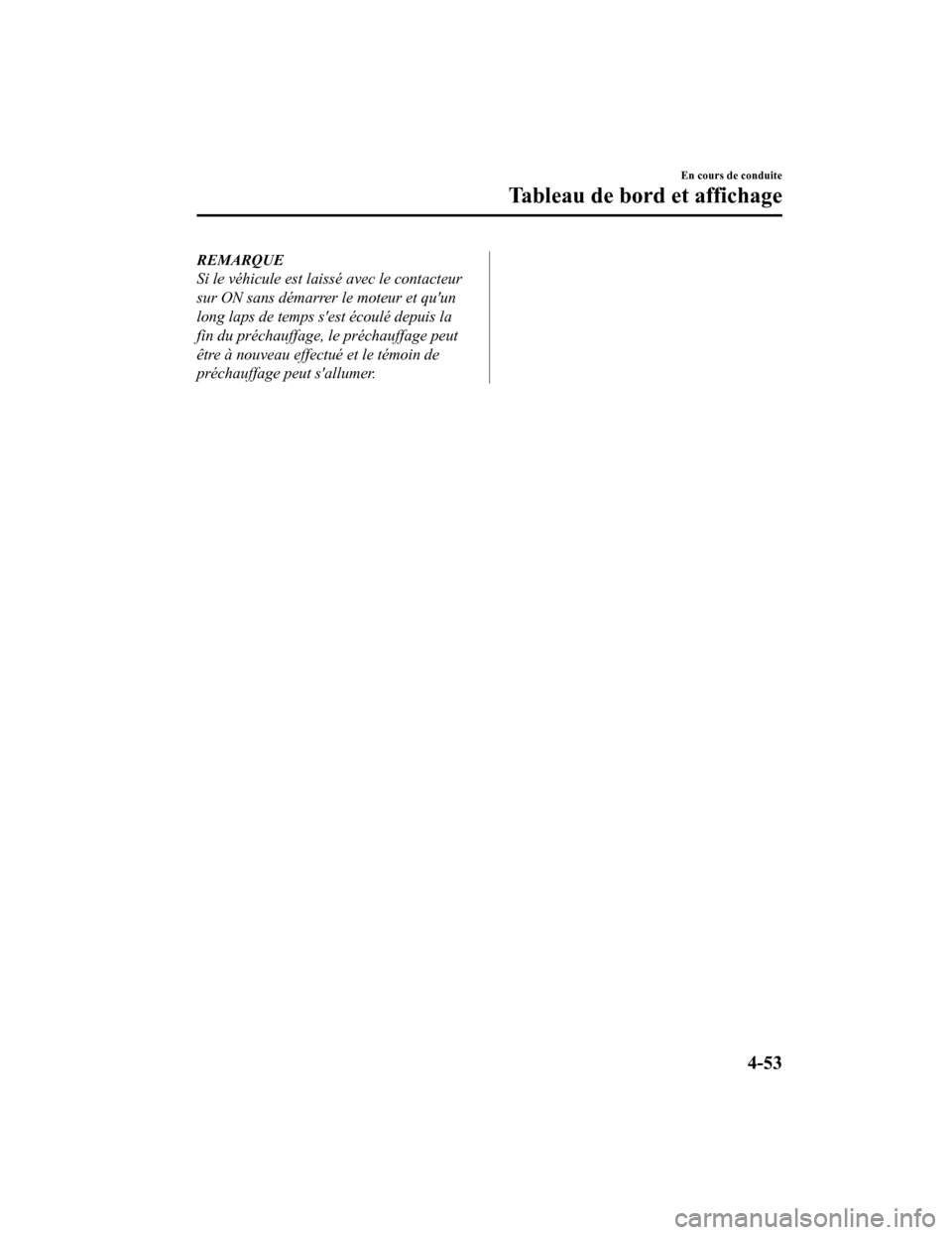

REMARQUE
Si le véhicule est laissé avec le contacteur
sur ON sans démarrer le moteur et qu'un
long laps de temps s'est écoulé depuis la
fin du préchauffage, le préchauffage peut
être à nouveau effectué et le témoin de
préchauffage peut s'allumer.
En cours de conduite
Tableau de bord et affichage
4-53
Mazda6_8HX4-FC-19I_Edition2_old2019-7-18 15:15:56

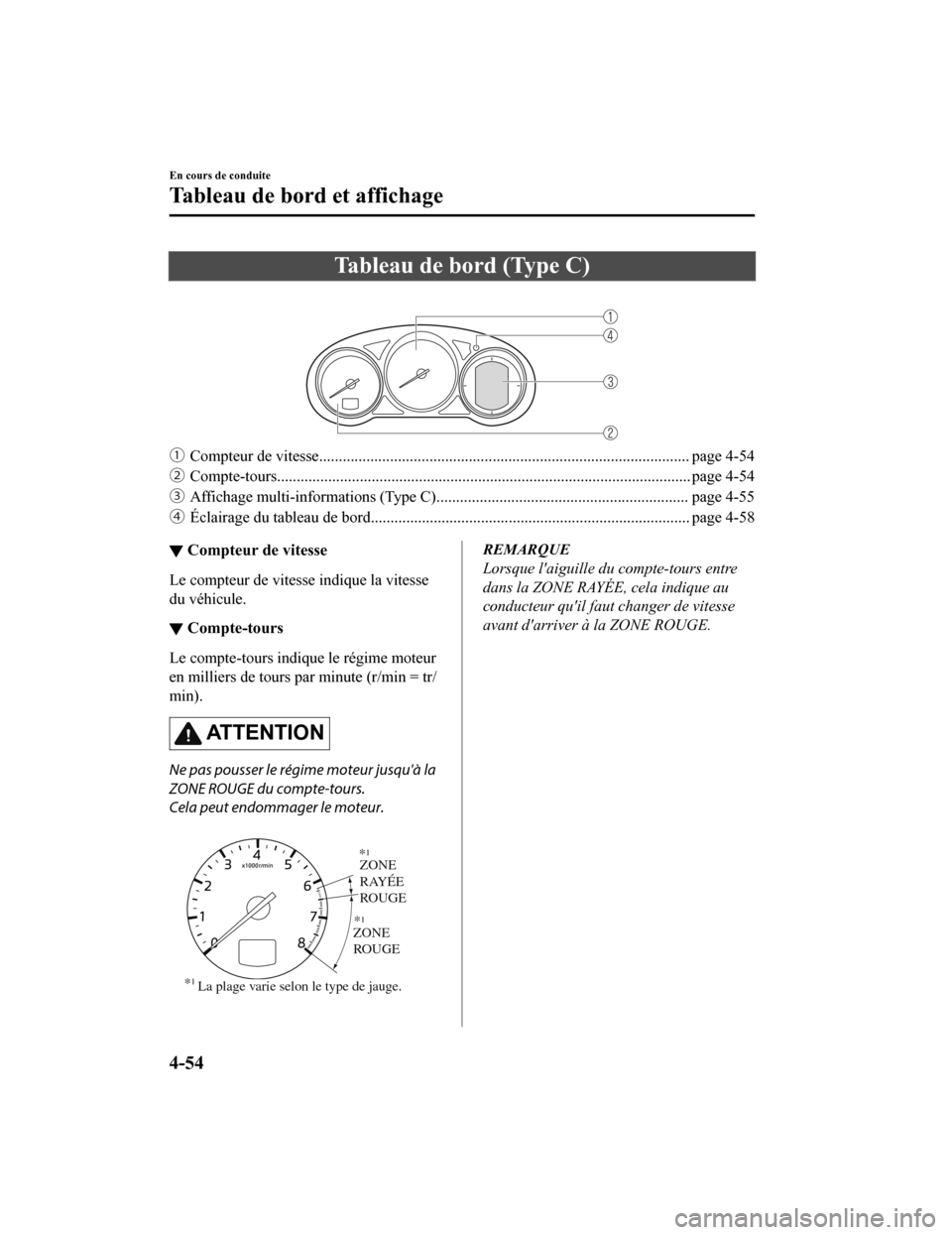

Tableau de bord (Type C)

ƒCompteur de vitesse............................................ .................................................. page 4-54
„ Compte-tours................................................... ...................................................... page 4-54
… Affichage multi-in formations (Type C).......................... ...................................... page 4-55
† Éclairage du tableau de bord................................... .............................................. page 4-58
▼Compteur de vitesse
Le compteur de vites
se indique la vitesse
du véhicule.
▼ Compte-tours
Le compte-tours indi
que le régime moteur
en milliers de tours pa r minute (r/min = tr/
min).
AT T E N T I O N
Ne pas pousser le régime moteur jusqu'à la
ZONE ROUGE du compte-tours.
Cela peut endommager le moteur.

ZONE
RAYÉE
ROUGE
ZONE
ROUGE
*
1La plage varie selon le type de jauge. *
1
*1
REMARQUE
Lorsque l'aiguille du compte-tours entre
dans la ZONE RAYÉE, cela indique au
conducteur qu'il faut changer de vitesse
avant d'arriver à la ZONE ROUGE.
En cours de conduite
Tableau de bord et affichage
4-54
Mazda6_8HX4-FC-19I_Edition2_old
2019-7-18 15:15:56

▼Affichage multi-informations (Type C)
Interrupteur INFO
Affichage multi-informations (Type C)
L'affichage multi-informations i
ndique les informations suivantes.
Compteur totalisateur
Compteur journalier
Jauge de température du liquide de refroidissement du moteur
Jauge de carburant
Température extérieure
Ordinateur de bord
Affichage de régulateur de vitesse de croisière
Affichage de la boussole
▼Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier
Le mode d'affichage peut être changé entre
l'affichage du compteur totalisateur, du
compteur journalier A et du compteur
journalier B en appuyant sur le sélecteur
pendant que l'un d'eux est affiché. Le
mode sélectionné sera affiché.

Bouton de sélection
Appuyer sur le bouton de sélection Appuyer sur le bouton de sélection
Appuyer sur le bouton de sélection
Compteur totalisateur
Compteur journalier A
Compteur journalier B

En cours de conduite
Tableau de bord et affichage
4-55
Mazda6_8HX4-FC-19I_Edition2_old
2019-7-18 15:15:56

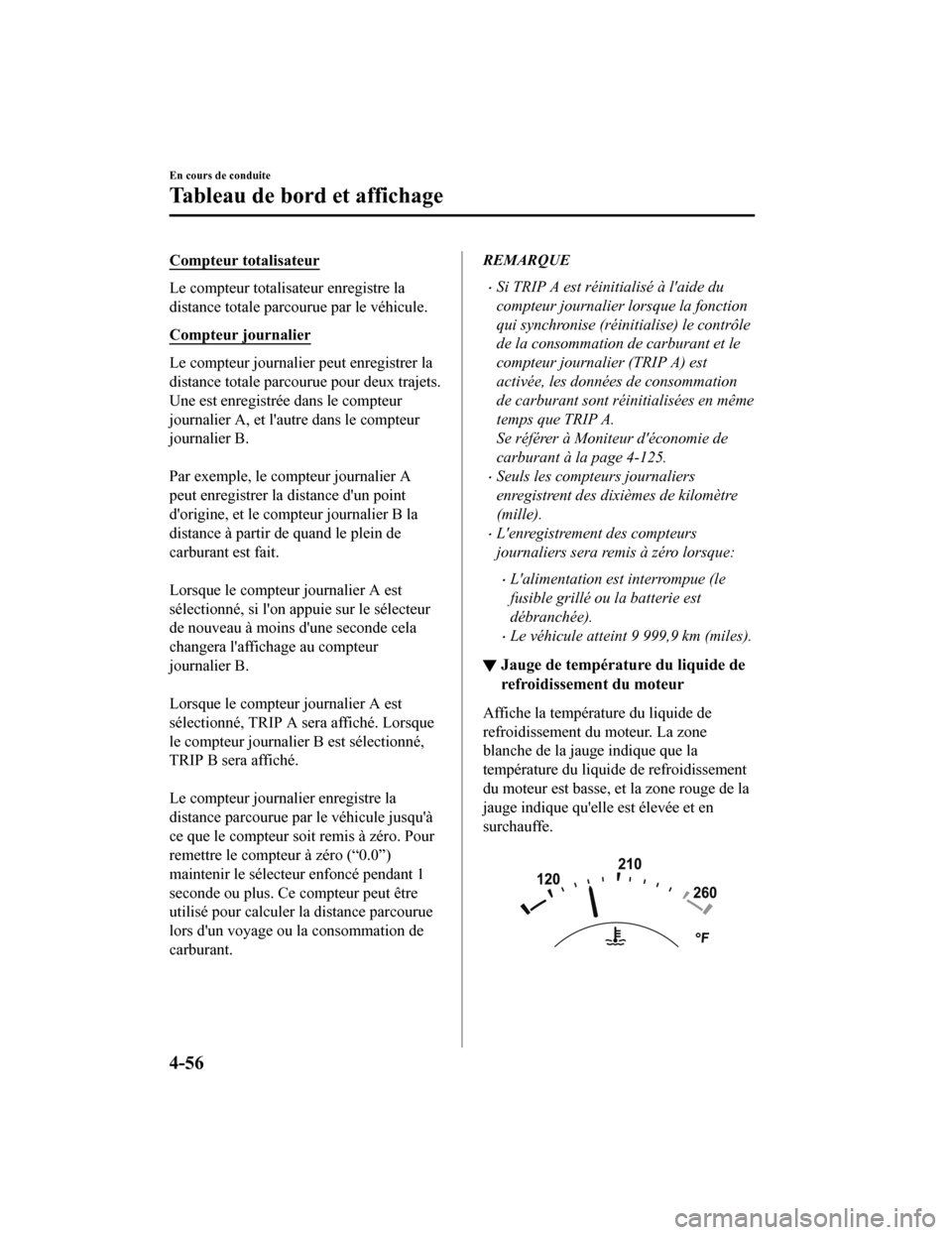

Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux trajets.
Une est enregistrée dans le compteur
journalier A, et l'autre dans le compteur
journalier B.

Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.

Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.

Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.

Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0”)
maintenir le sélecteur enfoncé pendant 1
seconde ou plus. Ce compteur peut être
utilisé pour calculer la distance parcourue
lors d'un voyage ou la consommation de
carburant.
REMARQUE
Si TRIP A est réinitialisé à l'aide du
compteur journalier lorsque la fonction
qui synchronise (réinitialise) le contrôle
de la consommation de carburant et le
compteur journalier (TRIP A) est
activée, les données de consommation
de carburant sont réinitialisées en même
temps que TRIP A.
Se référer à Moniteur d'économie de
carburant à la page 4-125.
Seuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
L'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
L'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
Le véhicule atteint 9 999,9 km (miles).
▼ Jauge de température du liquide de
refroidissement du moteur
Affiche la température du liquide de
refroidissement du moteur. La zone
blanche de la jauge indique que la
température du liquide de refroidissement
du moteur est basse, et la zone rouge de la
jauge indique qu'elle est élevée et en
surchauffe.

En cours de conduite
Tableau de bord et affichage
4-56
Mazda6_8HX4-FC-19I_Edition2_old
2019-7-18 15:15:56
