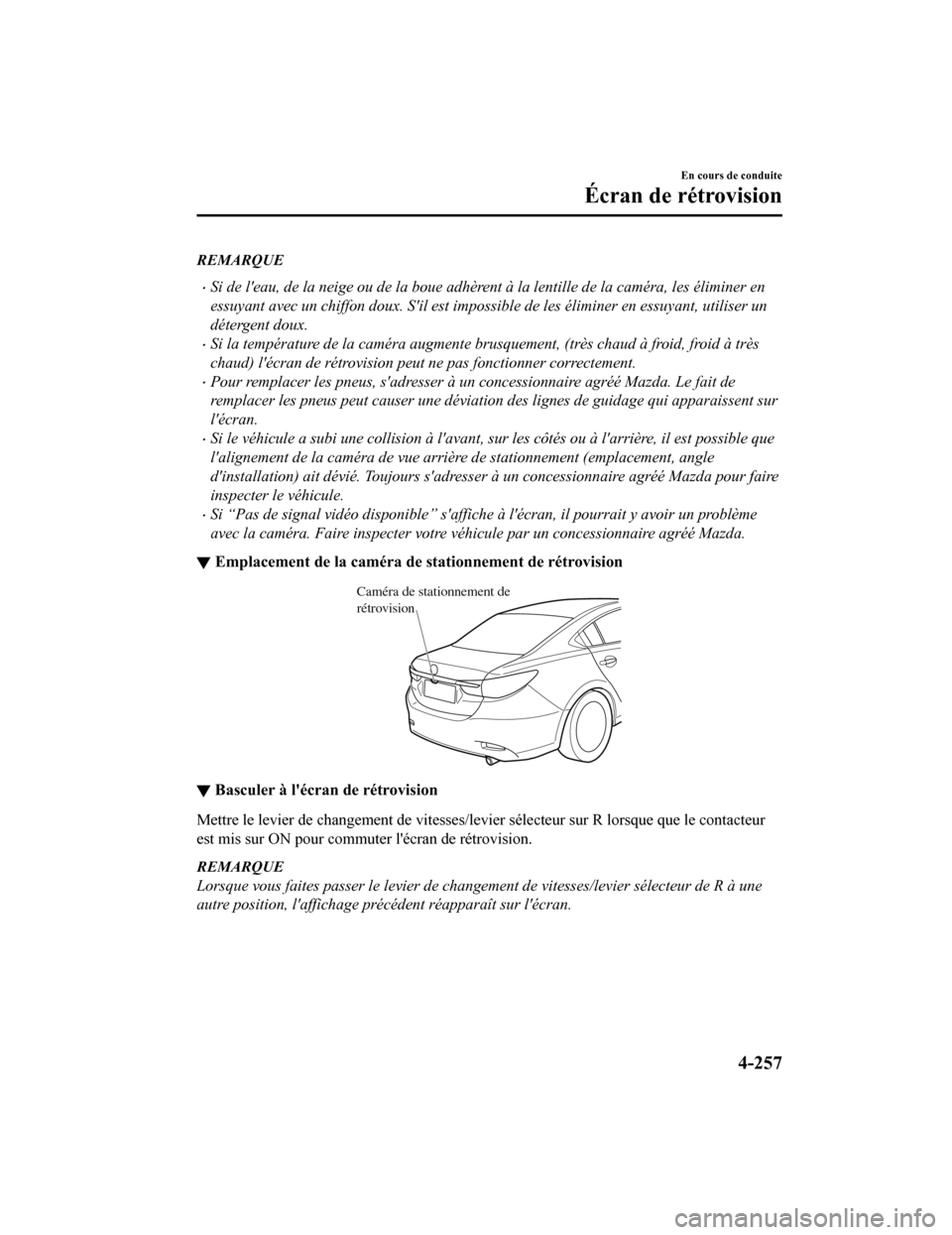

REMARQUE
Si de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en
essuyant avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un
détergent doux.
Si la température de la caméra augmente brusquement, (très chaud à froid, froid à très
chaud) l'écran de rétrovision peut ne pas fonctionner correctement.
Pour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de
remplacer les pneus peut causer une déviati on des lignes de guidage qui apparaissent sur
l'écran.
Si le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arrière de stationnement (emplacement, angle
d'installation) ait dévié. Touj ours s'adresser à un concessionnaire agréé Mazda pour faire
inspecter le véhicule.
Si “Pas de signal vidéo disp onible” s'affiche à l'écran, il pourrait y avoir un problème
avec la caméra. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
▼ Emplacement de la caméra de stationnement de rétrovision
Caméra de stationnement de
rétrovision
▼ Basculer à l'écran de rétrovision
Mettre le levier de changement de vitesses/levier sélecteur sur
R lorsque que le contacteur
est mis sur ON pour commuter l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier de changement de vitesses/levier sélecteur de R à une
autre position, l'affichage précédent réapparaît sur l'écran.
En cours de conduite
Écran de rétrovision
4-257
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

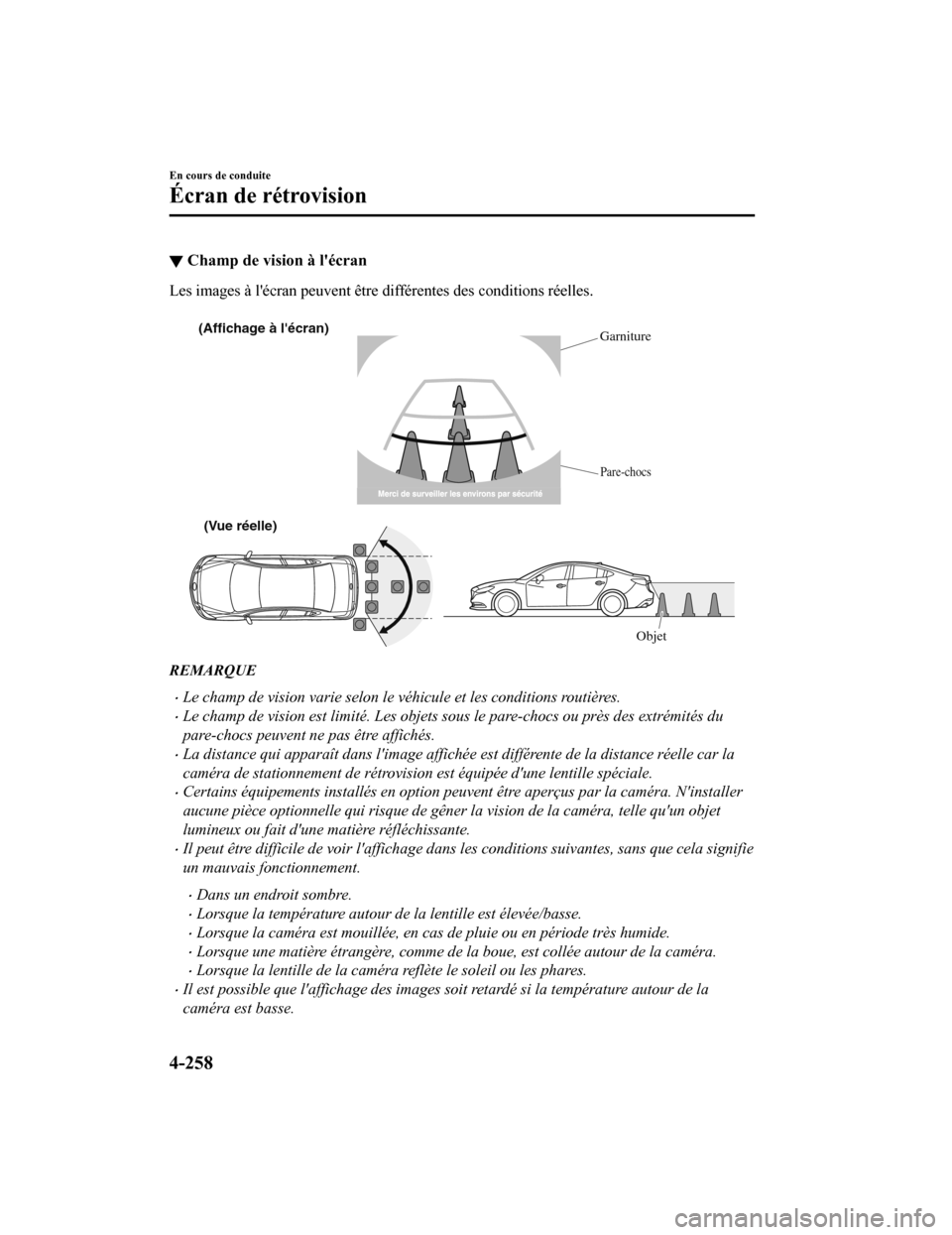

▼Champ de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.

(Affichage à l'écran)(Vue réelle) ObjetGarniture
Pare-chocs
REMARQUE
Le champ de vision varie selon le véhicule et les conditions routières.
Le champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du
pare-chocs peuvent ne pas être affichés.
La distance qui apparaît dans l'image affichée est différente de la distance réelle car la
caméra de stationnement de rétrovision est équipée d'une lentille spéciale.
Certains équipements installés en option peuvent être aperçus par la caméra. N'installer
aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet
lumineux ou fait d'une matière réfléchissante.
Il peut être difficile de voir l'affichage dans les conditions suivantes, sans que cela signifie
un mauvais fonctionnement.
Dans un endroit sombre.
Lorsque la température autour de la lentille est élevée/basse.
Lorsque la caméra est mouillée, en cas de pluie ou en période très humide.
Lorsque une matière étrangère, comme de la boue, est collée autour de la caméra.
Lorsque la lentille de la caméra reflète le soleil ou les phares.
Il est possible que l'affichage des images soit retardé si la température autour de la
caméra est basse.
En cours de conduite
Écran de rétrovision
4-258
Mazda6_8HX4-FC-19I_Edition2 _old 2019-7-18 15:15:56

▼Visionnement de l'affichage
Les lignes de guidage qui indiquent la largeur du véhicule (jau
nes) apparaissent sur l'écran à
titre de référence pour indiquer la largeur approximative du vé hicule en comparaison de la
largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage pour garer le véhicule dans un e space de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes) Ces lignes de guidage servent de référence pour indiquer la lar geur approximative du
véhicule.
b) Lignes de guidage de distance. Ces lignes de guidage indiquent la distance approximative jusqu 'à un point mesuré à
partir de l'arrière du véhicule ( à partir de l'extrémité du pare-chocs).
Les lignes rouges et jaunes indi quent des points situés à environ 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po. ) pour les lignes jaunes depuis le pare-chocs arrière (au
point central de chacune des lignes).
ATTENTION
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées avec la
rotation du volant par le conducteur. Faire toujou rs bien attention, et vérifier la zone située à
l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.
▼ Utilisation de l'
écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arri ère du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La quantité de braquage et la
synchronisation varie aussi selon ces conditions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétr ovision, lire attentivement les précautions ci-dessus.
En cours de conduite
Écran de rétrovision
4-259
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

REMARQUE
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).
1. Mettre le levier de changement de vitesses/levier sélecteur sur R pour faire apparaître
l'écran de rétrovision.
2. Tout en vérifiant les conditions environnantes, faire reculer le véhicule.

(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à
reculer lentement de manière que les distances entre les lignes de largeur du véhicule et
les côtés de l'espace de stationnement à gauche et à droite soi ent approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de gui dage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stat ionnement.
En cours de conduite
Écran de rétrovision
4-260
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dans
l'espace de stationnement. Continuer à vérifier la zone environ nant le véhicule, puis
arrêter le véhicule à la meilleure position possible.

(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier de changement de vitesse s/levier sélecteur de R à
une autre position, l'affichage précédent réapparaît sur l'écra n.
REMARQUE
Si l'espace de stationnement comporte des lignes de division, redresser les roues
lorsque les lignes de guidage de largeur du véhicule leur sont bien parallèles.
Comme il peut y avoir une différence entre l'image affichée, comme indiqué
ci-dessous, et les conditions réelles du stationnement, s'assurer toujours de la sécurité
à l'arrière du véhicule et dans la zone environnante directement avec les yeux.
Dans l'image de l'espace de stationnement (ou du garage) apparaissant à l'écran,
bien que l'extrémité arrière et les lignes de guidage de distance puissent paraître
alignées sur le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
En cours de conduite
Écran de rétrovision
4-261
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Lors d'un stationnement dans un espace comportant une ligne de division sur un
seul côté, il est possible que la ligne de division et la ligne de guidage de largeur du
véhicule paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement
sur le sol.

▼Discordance entre les conditions réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans la
perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes
qui peuvent causer une discordance dans la perception de la dis tance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l'écran apparaît plus loin qu'il ne
l'est en réalité.
Discordance
Objet
En cours de conduite
Écran de rétrovision
4-262
Mazda6_8HX4-FC-19I_Edition2 _old 2019-7-18 15:15:56

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrièr e le véhicule, l'objet affiché à
l'écran apparaît plus loin (ou plus près en cas de pente descen dante) qu'il ne l'est en réalité.
A
AB
B
L'objet apparaît plus loin
qu'il ne l'est en réalité
Position réelle de l'objet
Position réelle de l'objet
Position de l'objet
à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet. Position de l'objet à l'écranL'objet
apparaît plus proche qu'il
ne l'est en réalité
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la b ase d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C (Affichage à l'écran)
(Condition réelle)
En cours de conduite
Écran de rétrovision
4-263
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

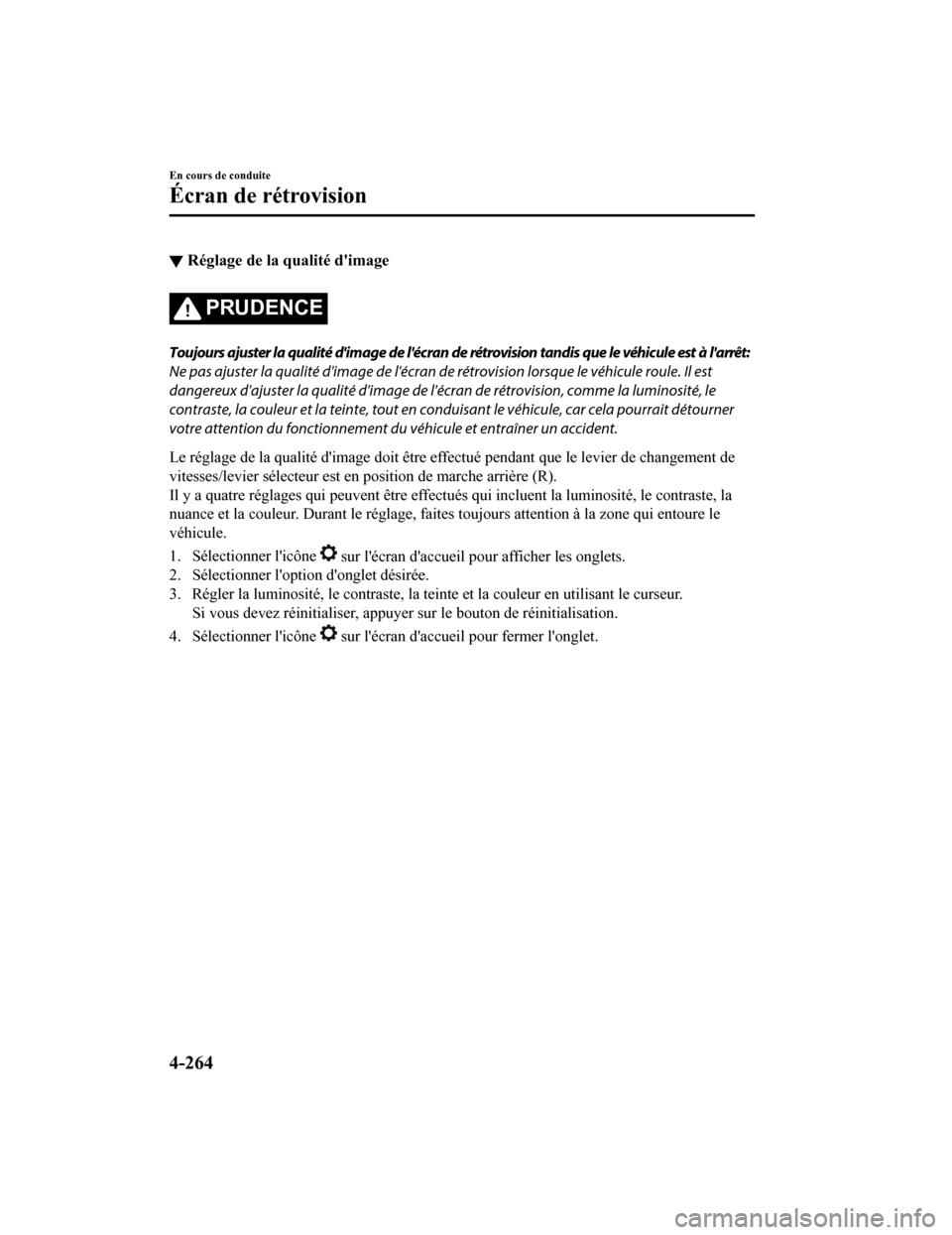

▼Réglage de la qualité d'image
PRUDENCE
Toujours ajuster la qualité d'image de l'écran de rétrovision tandis que le véhicule est à l'arrêt:
Ne pas ajuster la qualité d'image de l'écran de
rétrovision lorsque le véhicule roule. Il est
dangereux d'ajuster la qualité d'image de l'éc ran de rétrovision, comme la luminosité, le
contraste, la couleur et la teinte, tout en cond uisant le véhicule, car cela pourrait détourner
votre attention du fonctionnement du véhicule et entraîner un accident.
Le réglage de la qualité d'image doit être effectué pendant que le levier de changement de
vitesses/levier sélecteur est en position de marche arrière (R) .
Il y a quatre réglages qui peuve nt être effectués qui incluent la luminosité, le contraste, la
nuance et la couleur. Durant le réglage, faites toujours attention à la zone qui entoure le
véhicule.
1. Sélectionner l'icône
sur l'écran d'accueil pour afficher les onglets.
2. Sélectionner l'option d'onglet désirée.
3. Régler la luminosité, le contra ste, la teinte et la couleur en utilisant le curseur.
Si vous devez réinitialiser, appuyer sur le bouton de réinitial isation.
4. Sélectionner l'icône
sur l'écran d'accueil pour fermer l'onglet.
En cours de conduite
Écran de rétrovision
4-264
