SUSTAV UPRAVLJANJA
IzvedbeKrug okretanja (m)Vrsta
0.9 TwinAir Turbo 105 KS 10,7Nazubljena letva s električkim servo
upravljanjem
1.4 16V 10,7
1.3 16V MultiJet 10,7
253
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
INDEKS TEHNIČKE
SPECIFIKACIJE

KOTAČI
NAPLATCI I GUME
Naplatci od prešanog čelika ili lake legure. Radijalne
gume bez zračnice (tubeless). Homologirane gume
su prikazane u knjižici vozila.
VAŽNO U slučaju nepodudarnosti između Priručnika
vlasnika vozila i Knjižice vozila, uzimajte u obzir po-
datke samo iz Knjižice vozila. Radi sigurnosti u vožnji
na svim kotačima vozila moraju biti postavljene gume
propisane veličine i istoga proizvođača.
VAŽNO Na gumama koje se koriste bez zračnice ne
upotrebljavajte unutarnje zračnice.
GEOMETRIJA KOTAČA
Ukupni nagib prednjih kotača mjeren od naplatka do
naplatka: -0,5 ± 1 mm.
Vrijednosti se odnose na vozilo spremno za vožnju.

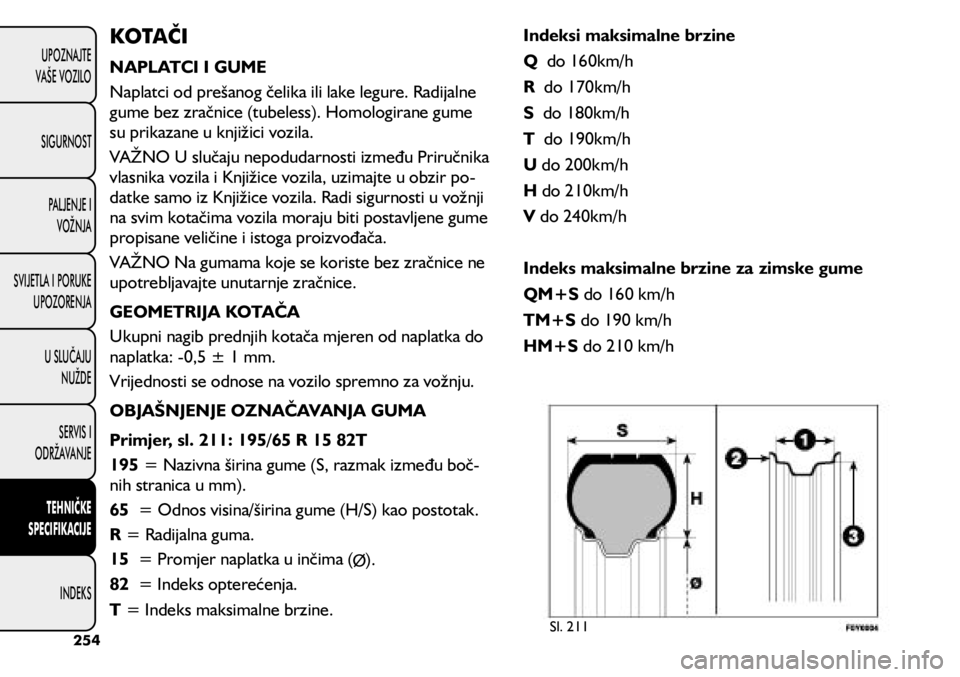

OBJAŠNJENJE OZNAČAVANJA GUMA
Primjer, sl. 211: 195/65 R 15 82T
195 = Nazivna širina gume (S, razmak između boč -
nih stranica u mm).
65 = Odnos visina/širina gume (H/S) kao postotak.
R = Radijalna guma.
15 = Promjer naplatka u inčima (
).
82 = Indeks opterećenja.
T = Indeks maksimalne brzine. Indeksi maksimalne brzine
Q do 160km/h
R do 170km/h
S do 180km/h
T do 190km/h
U do 200km/h
H do 210km/h
V do 240km/h
Indeks maksimalne brzine za zimske gume
QM+S do 160 km/h
TM+S do 190 km/h
HM+S do 210 km/h
Sl. 211254
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
INDEKS
TEHNIČKE
SPECIFIKACIJE

Indeks opterećenja
70 = 335 kg 81 = 462 kg
71 = 345 kg 82 = 475 kg
72 = 355 kg 83 = 487 kg
73 = 365 kg 84 = 500 kg
74 = 375 kg 85 = 515 kg
75 = 387 kg 86 = 530 kg
76 = 400 kg 87 = 545 kg
77 = 412 kg 88 = 560 kg
78 = 425 kg 89 = 580 kg
79 = 437 kg 90 = 600 kg
80 = 450 kg 91 = 615 kg ISPRAVNO ČITANJE OZNAKA NA
NAPLATKU
Primjer, sl. 211: 6J x 15 H2
6 = širina naplatka u inčima (1).
J = obris dosjeda na naplatku (bočna projekcija do
-
sjeda gume) (2).
15 = Promjer naplatka u inčima (odgovara promjeru
gume koja će se montirati) (3=
).
H2 = luk kotača (udaljenost između potporne ravni -
ne diska/kotača i središnje linije kotača)
255
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
INDEKS TEHNIČKE
SPECIFIKACIJE

STANDARDNI NAPLATCI I GUME
IzvedbeNaplatciGumeZimske gume Rezervni kotač
umanjenih
dimenzija (*)
Naplatak Guma
0.9 TwinAir Turbo
105 KS 6Jx15 H2 ET 39
195/65 R15 91H 195/65 R15 91Q
(M+S)
4JX16 H ET15
T135/70 R16 100M
6Jx16 H2 36.5
205/55 R16 91H 205/55 R16 91Q
(M+S)
6  Jx16 H2 ET 39 205/55 R16 91H (*) 205/55 R16 91Q
(M+S)
7Jx17 H2 ET41 225/45 R17 91H(*) 225/45 R17 91Q
(M+S)
1.4 16V 6Jx15 H2 ET 39
195/65 R15 91H 195/65 R15 91Q
(M+S)
4JX16 H ET15
T135/70 R16 100M
6Jx16 H2 36.5
205/55 R16 91H 205/55 R16 91Q
(M+S)
6  Jx16 H2 ET 39 205/55 R16 91H (*) 205/55 R16 91Q
(M+S)
7Jx17 H2 ET41 225/45 R17 91H(*) 225/45 R17 91Q
(M+S)
(*) Ako postoje
256
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
INDEKS
TEHNIČKE
SPECIFIKACIJE

IzvedbeNaplatciGumeZimske gume Rezervni kotač
umanjenih
dimenzija (*)
Naplatak Guma
1.3 16V MultiJet 6Jx15 H2 ET 39
195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET15
T135/70 R16 100M
6Jx16 H2 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6  Jx16 H2 ET 39 205/55 R16 91H (*) 205/55 R16 91Q (M+S)
7Jx17 H2 ET41 225/45 R17 91H(*) 225/45 R17 91Q (M+S)
(*) Ako postoje
Napomena Lanci za snijeg smanjene širine s mak -
simalnim izlaženjem izvan gume od 9 mm, mogu se
ugraditi na gume dimenzija 195/65 R15 91H i 205/55
R16 91H. Gume dimenzija 225/45 r17 91H ne mogu
se opremiti lancima za snijeg.
257
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
INDEKS TEHNIČKE
SPECIFIKACIJE

TLAK NAPUHAVANJE HLADNIH GUMA (bara)
Dodajte +0.3 bara vrijednosti propisanog tlaka kada su gume tople.
Međutim, vrijednost ponovno provjerite kada su gume hladne.
GumeBez opterećenja / srednje
opterećenje Puno opterećenje
Rezervni kotač
umanjenih
dimenzija (*)
Prednje StražnjePrednjeStražnje
195/65 R15 91H 2,2 2,0 2,5 2,5
205/55 R16 91H 2,2 2,0 2,5 2,5 4,2
225/45 R17 91H 2,2 2,0 2,5 2,5
(*) Ako postoji
258
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
INDEKS
TEHNIČKE
SPECIFIKACIJE

NE ugrađujte poklopce kotača kada
koristite integralne poklopce glavčine
(s oprugama) koji su postavljeni na čelični
naplatak i naknadno ugrađene gume sa zaštitom
naplatka (sl. 212). Uporaba neprikladnih guma i
poklopaca kotača može uzrokovati nagli gubitak
tlaka u gumama.
UPOZORENJE

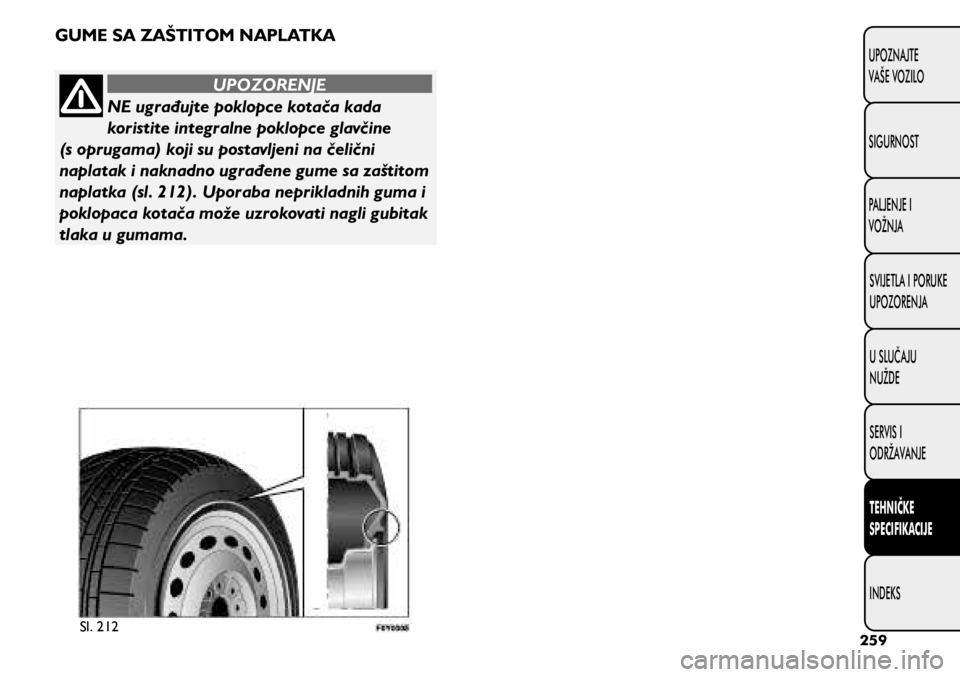

GUME SA ZAŠTITOM NAPLATKA
Sl. 212259
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

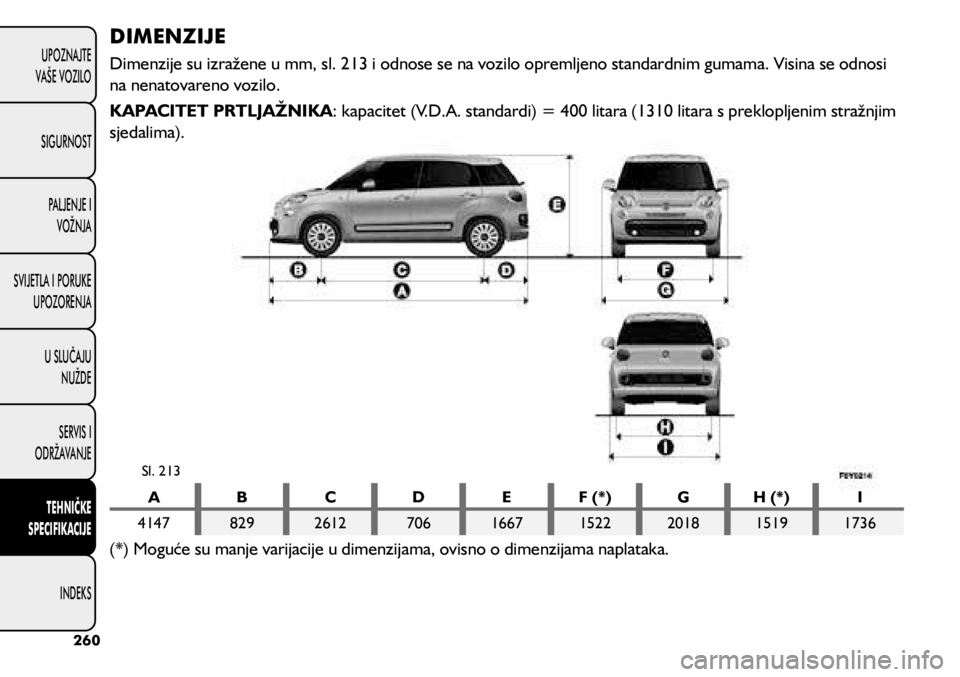

DIMENZIJE
