2020 FIAT 500L Knjižica s uputama za uporabu i održavanje (in Croatian)

Sl. 177Sl. 178
Sl. 179

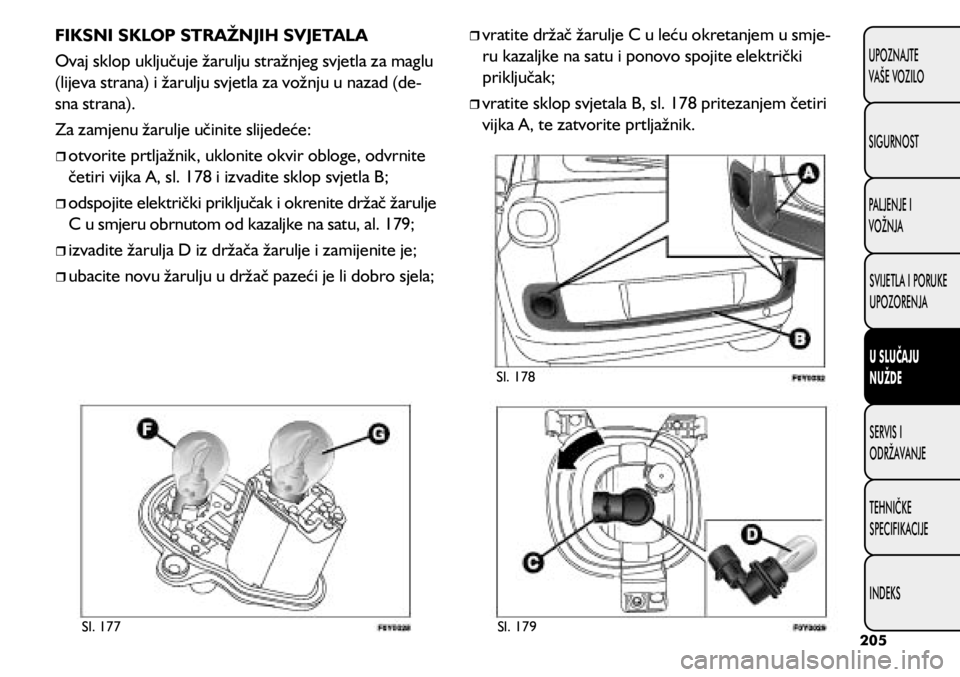

FIKSNI SKLOP STRAŽNJIH SVJETALA
Ovaj sklop uključuje žarulju stražnjeg svjetla za maglu
(lijeva strana) i žarulju svjetla za vožnju u nazad (de -
sna strana).
Za zamjenu žarulje učinite slijedeće:

ˆotvorite prtljažnik, uklonite okvir obloge, odvrnite
četiri vijka A, sl. 178 i izvadite sklop svjetla B;

ˆodspojite električki priključak i okrenite držač žarulje
C u smjeru obrnutom od kazaljke na satu, al. 179;

ˆizvadite žarulja D iz držača žarulje i zamijenite je;

ˆubacite novu žarulju u držač pazeći je li dobro sjela;

ˆvratite držač žarulje C u leću okretanjem u smje -
ru kazaljke na satu i ponovo spojite električki
priključak;

ˆvratite sklop svjetala B, sl. 178 pritezanjem četiri
vijka A, te zatvorite prtljažnik.
205
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

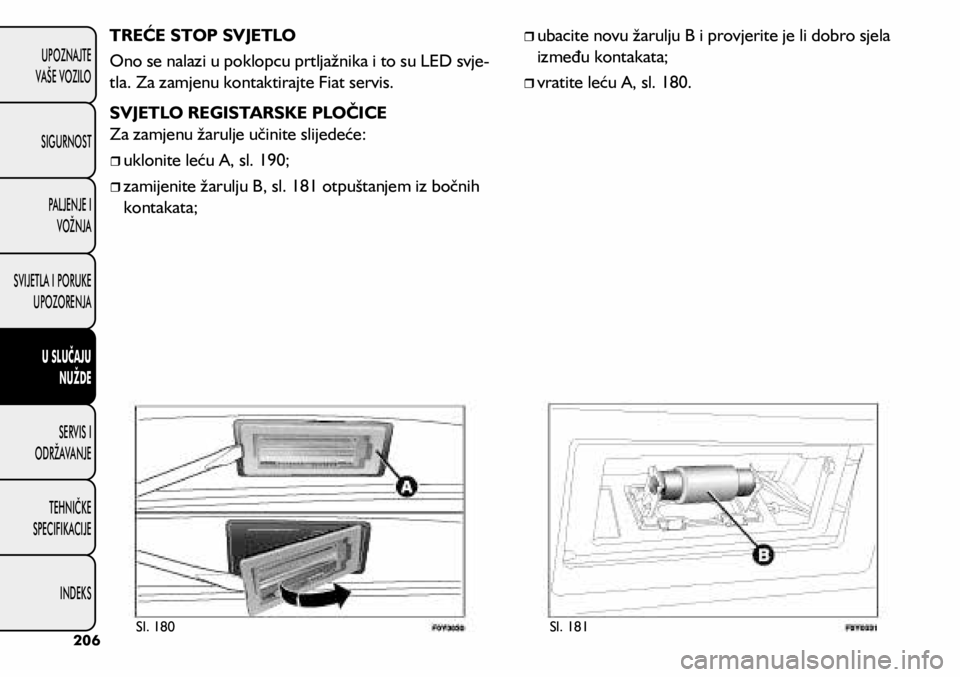

TREĆE STOP SVJETLO
Ono se nalazi u poklopcu prtljažnika i to su LED svje-
tla. Za zamjenu kontaktirajte Fiat servis.
SVJETLO REGISTARSKE PLOČICE
Za zamjenu žarulje učinite slijedeće:

ˆuklonite leću A, sl. 190;

ˆzamijenite žarulju B, sl. 181 otpuštanjem iz bočnih
kontakata;

ˆubacite novu žarulju B i provjerite je li dobro sjela
između kontakata;

ˆvratite leću A, sl. 180.
Sl. 180 Sl. 181206
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Sl. 182Sl. 183

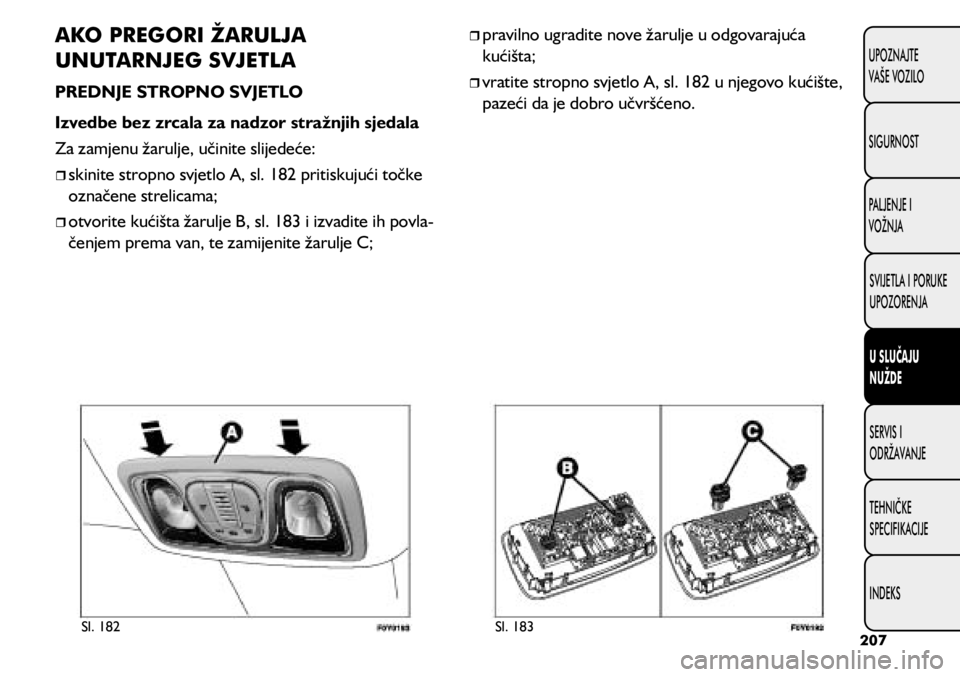

AKO PREGORI ŽARULJA
UNUTARNJEG SVJETLA
PREDNJE STROPNO SVJETLO
Izvedbe bez zrcala za nadzor stražnjih sjedala
Za zamjenu žarulje, učinite slijedeće:

ˆskinite stropno svjetlo A, sl. 182 pritiskujući točke
označene strelicama;

ˆotvorite kućišta žarulje B, sl. 183 i izvadite ih povla -
čenjem prema van, te zamijenite žarulje C;

ˆpravilno ugradite nove žarulje u odgovarajuća
kućišta;

ˆvratite stropno svjetlo A, sl. 182 u njegovo kućište,
pazeći da je dobro učvršćeno.
207
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

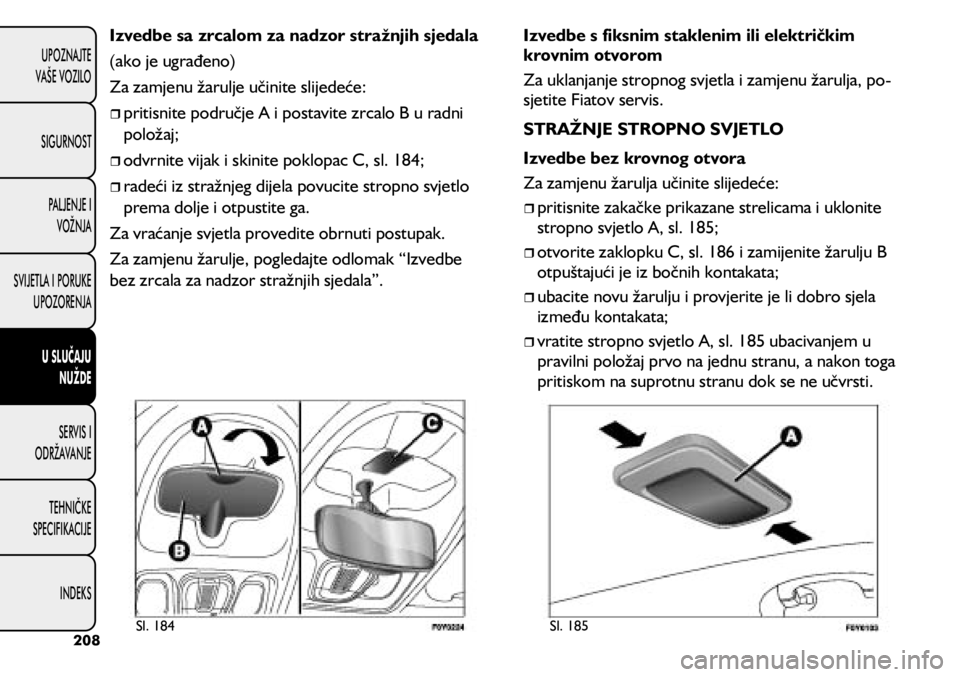

Izvedbe sa zrcalom za nadzor stražnjih sjedala
(ako je ugrađeno)
Za zamjenu žarulje učinite slijedeće:

ˆpritisnite područje A i postavite zrcalo B u radni
položaj;

ˆodvrnite vijak i skinite poklopac C, sl. 184;

ˆradeći iz stražnjeg dijela povucite stropno svjetlo
prema dolje i otpustite ga.
Za vraćanje svjetla provedite obrnuti postupak.
Za zamjenu žarulje, pogledajte odlomak “Izvedbe
bez zrcala za nadzor stražnjih sjedala”. Izvedbe s fiksnim staklenim ili električkim
krovnim otvorom
Za uklanjanje stropnog svjetla i zamjenu žarulja, po
-
sjetite Fiatov servis.
STRAŽNJE STROPNO SVJETLO
Izvedbe bez krovnog otvora
Za zamjenu žarulja učinite slijedeće:

ˆpritisnite zakačke prikazane strelicama i uklonite
stropno svjetlo A, sl. 185;

ˆotvorite zaklopku C, sl. 186 i zamijenite žarulju B
otpuštajući je iz bočnih kontakata;

ˆubacite novu žarulju i provjerite je li dobro sjela
između kontakata;

ˆvratite stropno svjetlo A, sl. 185 ubacivanjem u
pravilni položaj prvo na jednu stranu, a nakon toga
pritiskom na suprotnu stranu dok se ne učvrsti.
Sl. 184 Sl. 185208
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

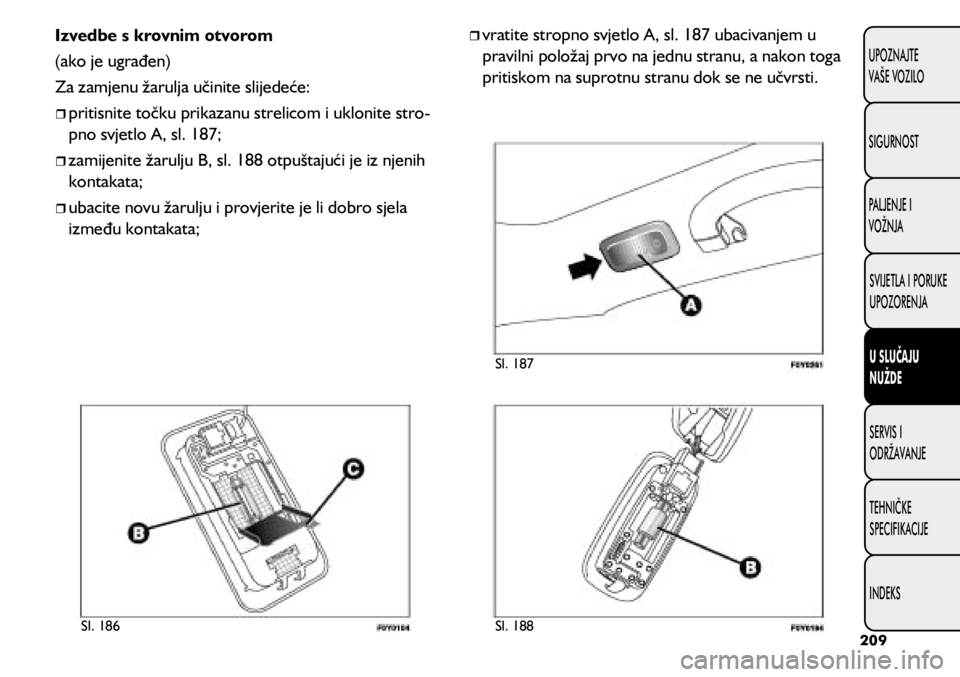

Izvedbe s krovnim otvorom
(ako je ugrađen)
Za zamjenu žarulja učinite slijedeće:

ˆpritisnite točku prikazanu strelicom i uklonite stro -
pno svjetlo A, sl. 187;

ˆzamijenite žarulju B, sl. 188 otpuštajući je iz njenih
kontakata;

ˆubacite novu žarulju i provjerite je li dobro sjela
između kontakata;

ˆvratite stropno svjetlo A, sl. 187 ubacivanjem u
pravilni položaj prvo na jednu stranu, a nakon toga
pritiskom na suprotnu stranu dok se ne učvrsti.
Sl. 186 Sl. 187
Sl. 188209
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

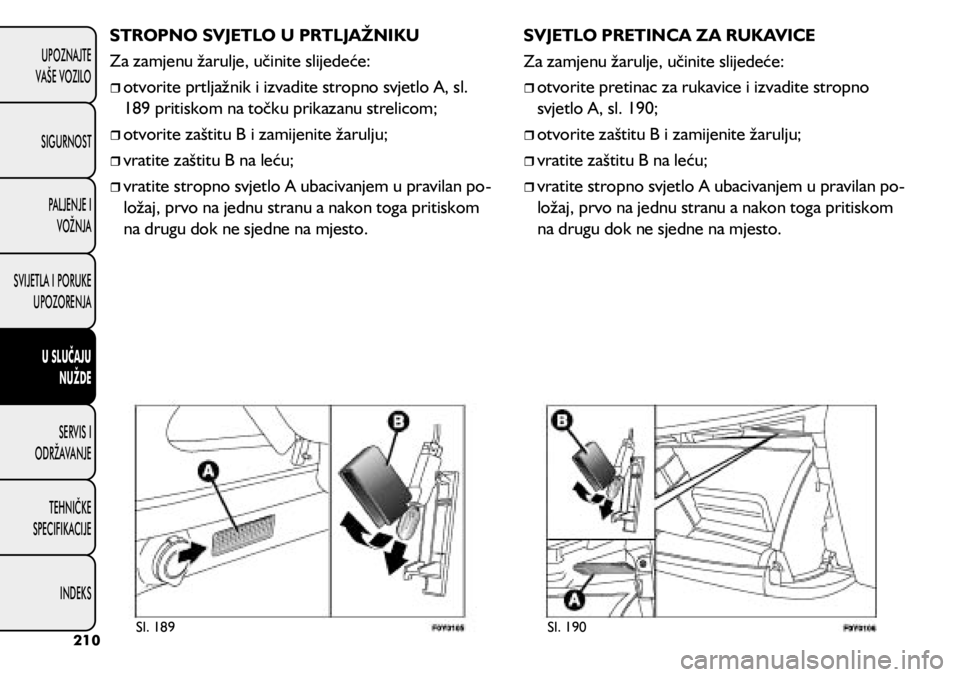

STROPNO SVJETLO U PRTLJAŽNIKU
Za zamjenu žarulje, učinite slijedeće:

ˆotvorite prtljažnik i izvadite stropno svjetlo A, sl.
189 pritiskom na točku prikazanu strelicom;

ˆotvorite zaštitu B i zamijenite žarulju;

ˆvratite zaštitu B na leću;

ˆvratite stropno svjetlo A ubacivanjem u pravilan po -
ložaj, prvo na jednu stranu a nakon toga pritiskom
na drugu dok ne sjedne na mjesto. SVJETLO PRETINCA ZA RUKAVICE
Za zamjenu žarulje, učinite slijedeće:

ˆotvorite pretinac za rukavice i izvadite stropno
svjetlo A, sl. 190;

ˆotvorite zaštitu B i zamijenite žarulju;

ˆvratite zaštitu B na leću;

ˆvratite stropno svjetlo A ubacivanjem u pravilan po -
ložaj, prvo na jednu stranu a nakon toga pritiskom
na drugu dok ne sjedne na mjesto.
Sl. 189 Sl. 190210
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Ako osigurač ponovno pregori radi
provjere vozila obratite se ovlaštenom Fiat
servisu.
UPOZORENJE
Nikada nemojte zamijeniti pregoreni
osigurač s metalnim žicama ili drugim
recikliranim materijalom.
UPOZORENJE
Nikad ne zamjenjujte osigurač osiguračem
veće nazivne vrijednosti: OPASNOST OD
POŽARA.
UPOZORENJE
Ako se opći osigurač (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) aktivira, obratite se
ovlaštenim Fiat servisu.
UPOZORENJE
Sl. 191

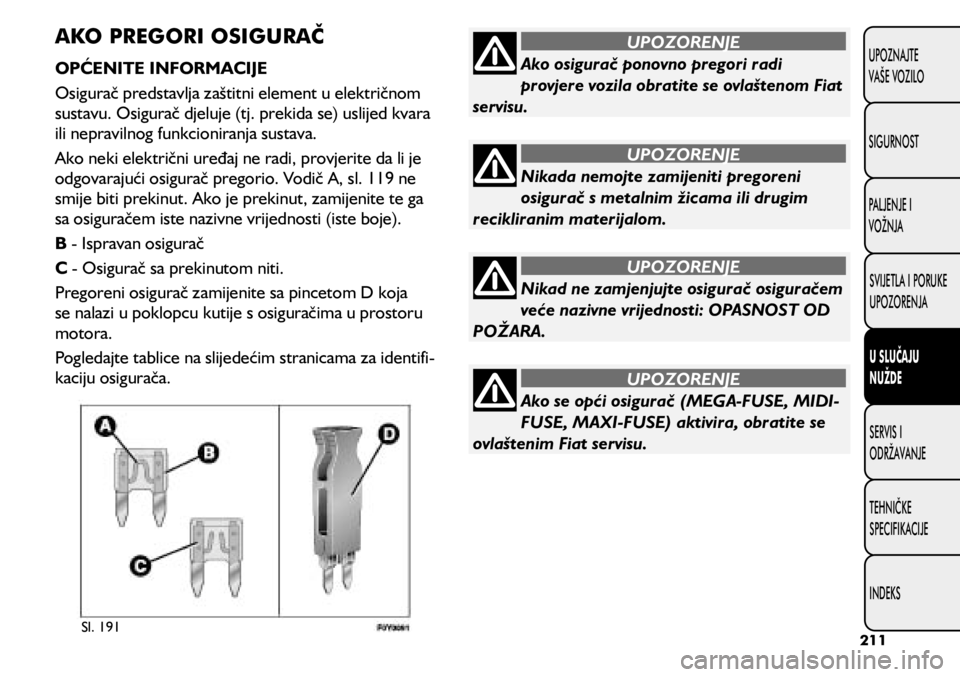

AKO PREGORI OSIGURAČ
OPĆENITE INFORMACIJE
Osigurač predstavlja zaštitni element u električnom
sustavu. Osigurač djeluje (tj. prekida se) uslijed kvara
ili nepravilnog funkcioniranja sustava.
Ako neki električni uređaj ne radi, provjerite da li je
odgovarajući osigurač pregorio. Vodič A, sl. 119 ne
smije biti prekinut. Ako je prekinut, zamijenite te ga
sa osiguračem iste nazivne vrijednosti (iste boje).
B - Ispravan osigurač
C - Osigurač sa prekinutom niti.
Pregoreni osigurač zamijenite sa pincetom D koja
se nalazi u poklopcu kutije s osiguračima u prostoru
motora.
Pogledajte tablice na slijedećim stranicama za identifi -
kaciju osigurača.
211
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNI

Prije zamjene osigurača provjerite da li ste
izvadili kontakt ključ i da su sva trošila na
vozilu isključena.
UPOZORENJE
Ako pregori općeniti zaštitni osigurač za
sigurnosne sustave (sustav zračnih jastuka,
kočioni sustav), pogonskog sustava (sustav moto -
ra, sustav mjenjača) ili sustava upravljanja, kon -
taktirajte ovlašteni Fiat servis.
UPOZORENJE

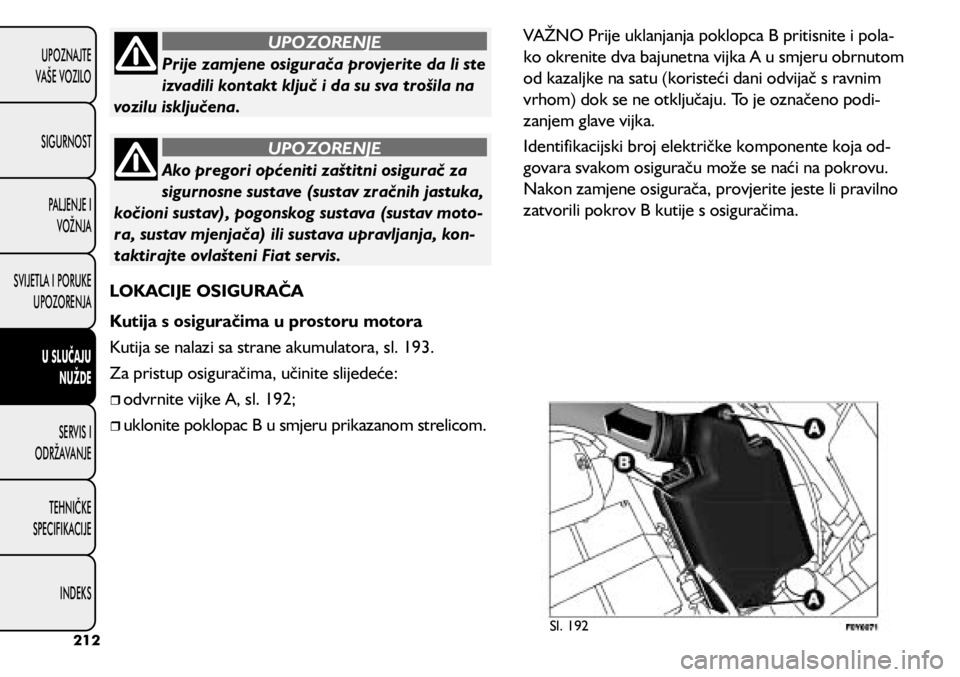

LOKACIJE OSIGURAČA
Kutija s osiguračima u prostoru motora
Kutija se nalazi sa strane akumulatora, sl. 193.
Za pristup osiguračima, učinite slijedeće:

ˆodvrnite vijke A, sl. 192;

ˆuklonite poklopac B u smjeru prikazanom strelicom. VAŽNO Prije uklanjanja poklopca B pritisnite i pola
-
ko okrenite dva bajunetna vijka A u smjeru obrnutom
od kazaljke na satu (koristeći dani odvijač s ravnim
vrhom) dok se ne otključaju. To je označeno podi-
zanjem glave vijka.
Identifikacijski broj električke komponente koja od -
govara svakom osiguraču može se naći na pokrovu.
Nakon zamjene osigurača, provjerite jeste li pravilno
zatvorili pokrov B kutije s osiguračima.
