2020 FIAT 500L Knjižica s uputama za uporabu i održavanje (in Croatian)

Pazite da ne udarite predmete na polici
prtljažnika kada otvarane stražnja vrata.
UPOZORENJE
Sl. 80Sl. 81

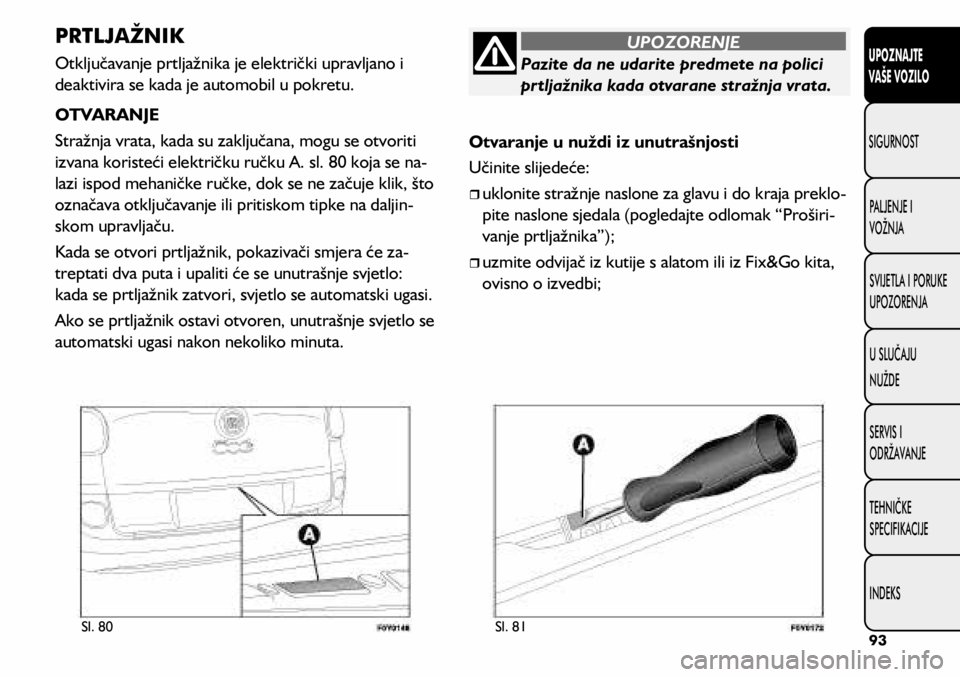

PRTLJAŽNIK
Otključavanje prtljažnika je električki upravljano i
deaktivira se kada je automobil u pokretu.
OTVARANJE
Stražnja vrata, kada su zaključana, mogu se otvoriti
izvana koristeći električku ručku A. sl. 80 koja se na-
lazi ispod mehaničke ručke, dok se ne začuje klik, što
označava otključavanje ili pritiskom tipke na daljin -
skom upravljaču.
Kada se otvori prtljažnik, pokazivači smjera će za -
treptati dva puta i upaliti će se unutrašnje svjetlo:
kada se prtljažnik zatvori, svjetlo se automatski ugasi.
Ako se prtljažnik ostavi otvoren, unutrašnje svjetlo se
automatski ugasi nakon nekoliko minuta. Otvaranje u nuždi iz unutrašnjosti
Učinite slijedeće:

ˆuklonite stražnje naslone za glavu i do kraja preklo -
pite naslone sjedala (pogledajte odlomak “Proširi-
vanje prtljažnika”);

ˆuzmite odvijač iz kutije s alatom ili iz Fix&Go kita,
ovisno o izvedbi;
93
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

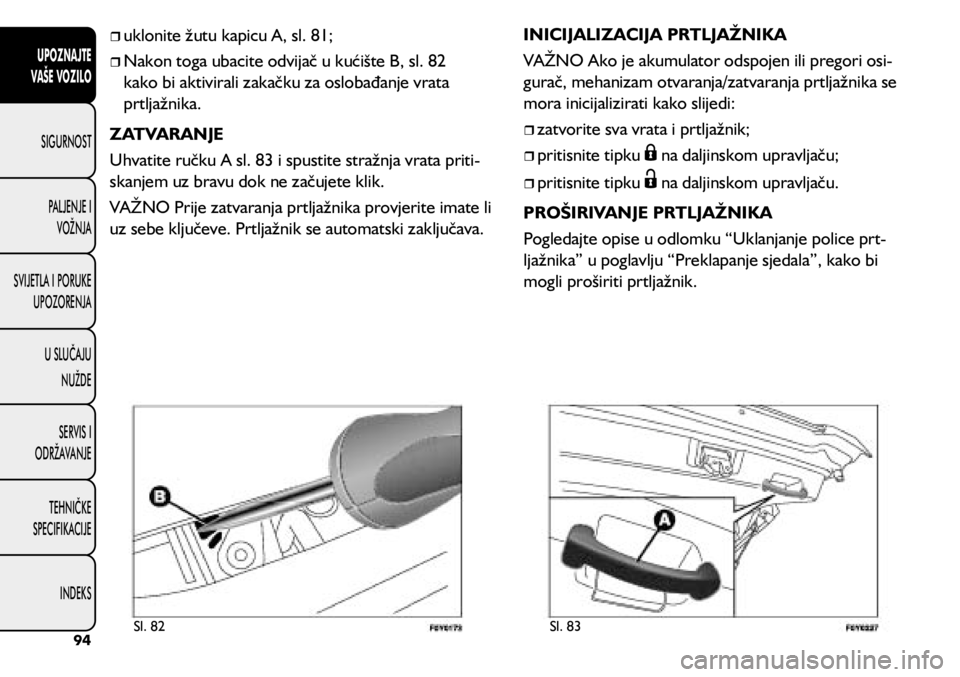

ˆuklonite žutu kapicu A, sl. 81;

ˆNakon toga ubacite odvijač u kućište B, sl. 82
kako bi aktivirali zakačku za oslobađanje vrata
prtljažnika.
ZATVARANJE
Uhvatite ručku A sl. 83 i spustite stražnja vrata priti -
skanjem uz bravu dok ne začujete klik.
VAŽNO Prije zatvaranja prtljažnika provjerite imate li
uz sebe ključeve. Prtljažnik se automatski zaključava. INICIJALIZACIJA PRTLJAŽNIKA
VAŽNO Ako je akumulator odspojen ili pregori osi
-
gurač, mehanizam otvaranja/zatvaranja prtljažnika se
mora inicijalizirati kako slijedi:

ˆzatvorite sva vrata i prtljažnik;

ˆpritisnite tipku na daljinskom upravljaču;

ˆpritisnite tipku na daljinskom upravljaču.
PROŠIRIVANJE PRTLJAŽNIKA
Pogledajte opise u odlomku “Uklanjanje police prt -
ljažnika” u poglavlju “Preklapanje sjedala”, kako bi
mogli proširiti prtljažnik.
Sl. 82 Sl. 8394
832=1$-7(
9$

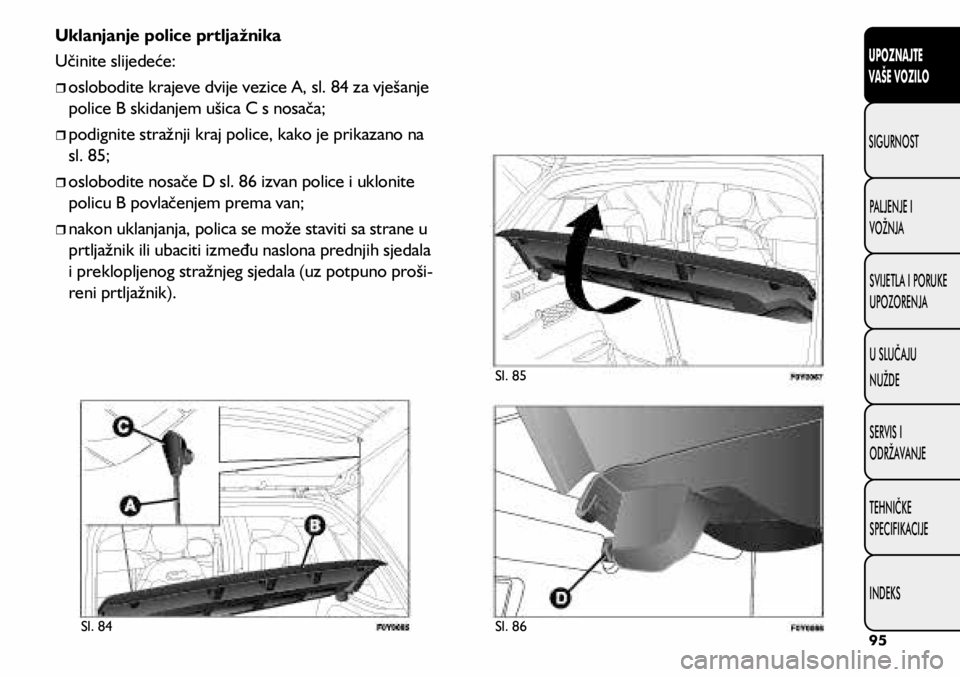

Uklanjanje police prtljažnika
Učinite slijedeće:

ˆoslobodite krajeve dvije vezice A, sl. 84 za vješanje
police B skidanjem ušica C s nosača;

ˆpodignite stražnji kraj police, kako je prikazano na
sl. 85;

ˆoslobodite nosače D sl. 86 izvan police i uklonite
policu B povlačenjem prema van;

ˆnakon uklanjanja, polica se može staviti sa strane u
prtljažnik ili ubaciti između naslona prednjih sjedala
i preklopljenog stražnjeg sjedala (uz potpuno proši -
reni prtljažnik).
Sl. 84 Sl. 86 Sl. 8595
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Provjerite je li naslon sjedala pravilno
učvršćen na obje strane kako bi spriječili
da se pomakne u slučaju naglog kočenja, uz
mogućnost udaranja putnika.
UPOZORENJE

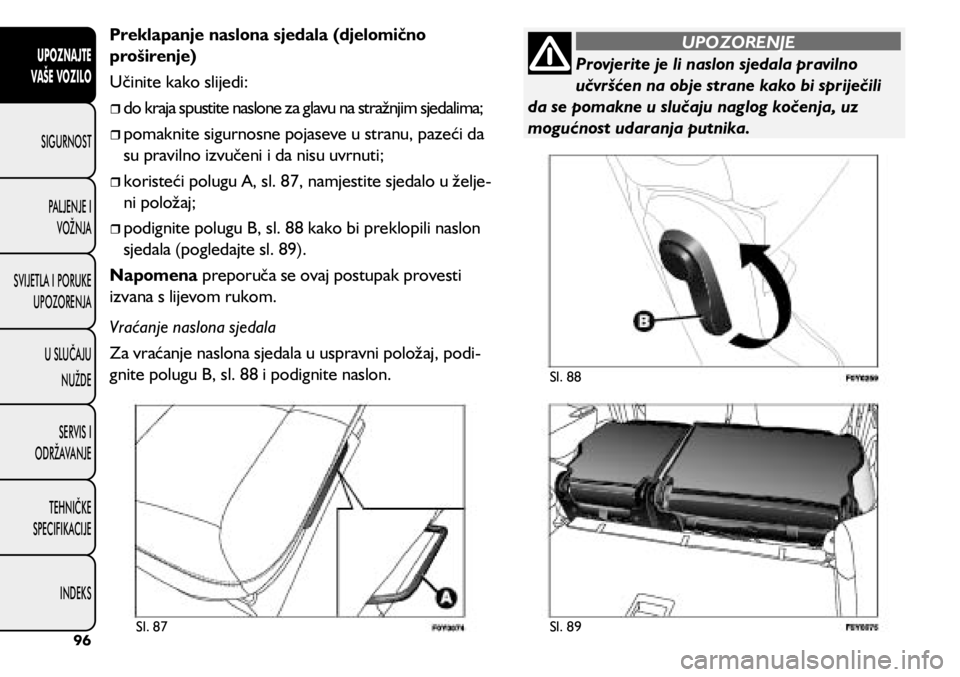

Preklapanje naslona sjedala (djelomično
proširenje)
Učinite kako slijedi:

ˆdo kraja spustite naslone za glavu na stražnjim sjedalima;

ˆpomaknite sigurnosne pojaseve u stranu, pazeći da
su pravilno izvučeni i da nisu uvrnuti;

ˆkoristeći polugu A, sl. 87, namjestite sjedalo u želje -
ni položaj;

ˆpodignite polugu B, sl. 88 kako bi preklopili naslon
sjedala (pogledajte sl. 89).
Napomena preporuča se ovaj postupak provesti
izvana s lijevom rukom.
Vraćanje naslona sjedala
Za vraćanje naslona sjedala u uspravni položaj, podi-
gnite polugu B, sl. 88 i podignite naslon.
Sl. 87 Sl. 89 Sl. 8896
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLU

Nemojte pomicati sjedalo ako u njemu
sjedi dijete ili sjedi u odgovarajućoj dječjoj
sjedalici.
UPOZORENJE
Sl. 90 Sl. 91
Preklapanje naslona i sjedala (potpuno
proširenje)
Učinite slijedeće:

ˆu potpunosti preklopite naslone za glavu stražnjih sjedala;

ˆpomaknite sigurnosne pojaseve u stranu, pazeći da
su pravilno izvučeni i da nisu uvrnuti;

ˆkoristeći polugu A, sl. 87, namjestite sjedalo u “potpuno
prednji” položaj kako bi dobili maksimalno proširenje
prtljažnika (ovisno o željenom položaju prednjih sjedala);

ˆpodignite polugu za otpuštanje B, sl. 90 kako bi
preklopili lijevi ili desni dio naslona sjedala: naslon
i sjedeći dio će biti automatski preklopljeni prema
naprijed (pogledajte sl. 91). Po potrebi pridržite na -
slon sjedala tijekom početne operacije preklapanja.
Napomena preporuča se ovaj postupak provesti
izvana s lijevom rukom.
Prije potpunog preklapanja naslona
sjedala, uklonite bilo kakve objekte sa
sjedala.
Vraćanje stražnjeg sjedala
Za vraćanje stražnjeg sjedala, gurnite naslon sjedala u
nazad kako je prikazano na sl. 92 i učvrstite ga (kada
klikne na mjesto, to označava pravilno namještanje).
97
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

Provjerite je li naslon sjedala pravilno
učvršćen na obje strane kako bi spriječili
da se pomakne u slučaju naglog kočenja, uz
mogućnost udaranja putnika.
UPOZORENJE
Vraćanje naslona sjedala
Za vraćanje naslona sjedala u uspravni položaj, podi-
gnite polugu B, sl. 88 i podignite naslon.“CARGO MAGIC SPACE” SUSTAV
(ako je ugrađen)
Automobil ima teretnu platformu koja se može na -
mjestiti na tri različite visine, a koja se naziva “Cargo
Magic Space”, te omogućuje modularni volumen prtl -
jažnog prostora:

ˆPoložaj 0 (platforma potpuno spuštena): omo -
gućuje maksimalni kapacitet prtljažnog prostora;

ˆPoložaj 1 (platforma na graničnoj razini): omo -
gućuje graničnu razinu za olakšavanje utovara/isto -
vara predmete iz prtljažnika. Također omogućuje
da se prostor ispod platforme koristi kao dodatni
pretinac za odlaganje predmeta koji su krhki i mali;

ˆPoložaj 2 (platforma potpuno podignuta) :
zajedno sa spuštanjem naslona stražnjih sjedala i
sjedala suvozača, omogućuje utovar dugačkih pred -
meta. Preporuča se koristiti ovaj položaj samo za
vrijeme prijevoza tih predmeta. Nakon toga vratite
platformu u položaj 0 ili 1.
Dimenzije platforme omogućuju
maksimalni kapacitet raspodijeljenog
tereta od 80 kg (u položaju 1) ili 40 kg (u
položaju 2): ne ubacujte teže predmete.
Sl. 9298
UPOZNAJTE
VAŠE VOZILO
SI*URNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLU

Sl. 93Sl. 95 Sl. 94

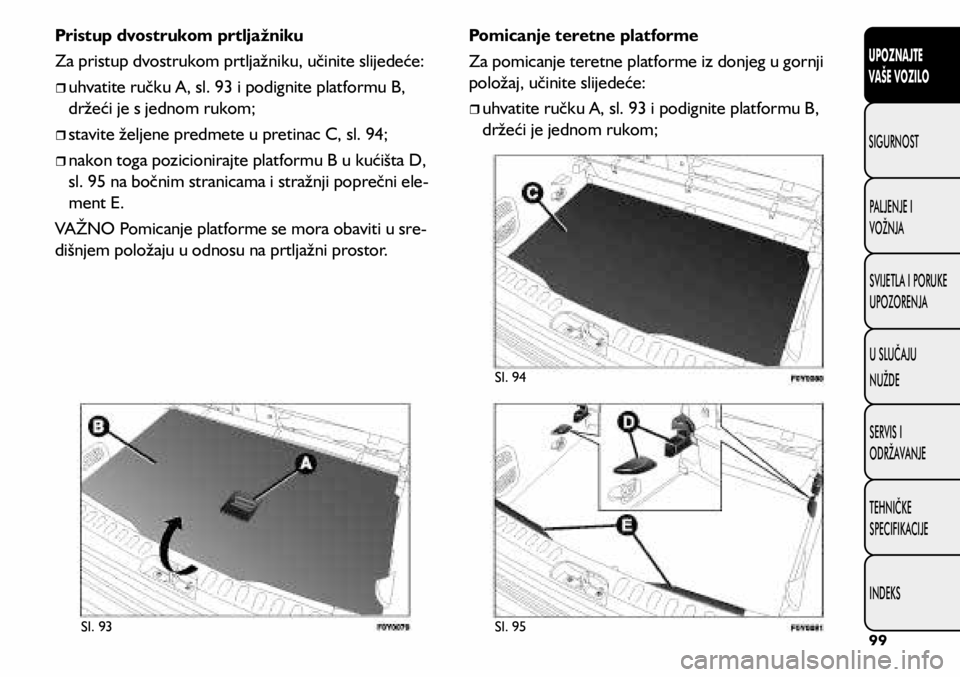

Pristup dvostrukom prtljažniku
Za pristup dvostrukom prtljažniku, učinite slijedeće:

ˆuhvatite ručku A, sl. 93 i podignite platformu B,
držeći je s jednom rukom;

ˆstavite željene predmete u pretinac C, sl. 94;

ˆnakon toga pozicionirajte platformu B u kućišta D,
sl. 95 na bočnim stranicama i stražnji poprečni ele -
ment E.
VAŽNO Pomicanje platforme se mora obaviti u sre -
dišnjem položaju u odnosu na prtljažni prostor. Pomicanje teretne platforme
Za pomicanje teretne platforme iz donjeg u gornji
položaj, učinite slijedeće:

ˆuhvatite ručku A, sl. 93 i podignite platformu B,
držeći je jednom rukom;
99
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

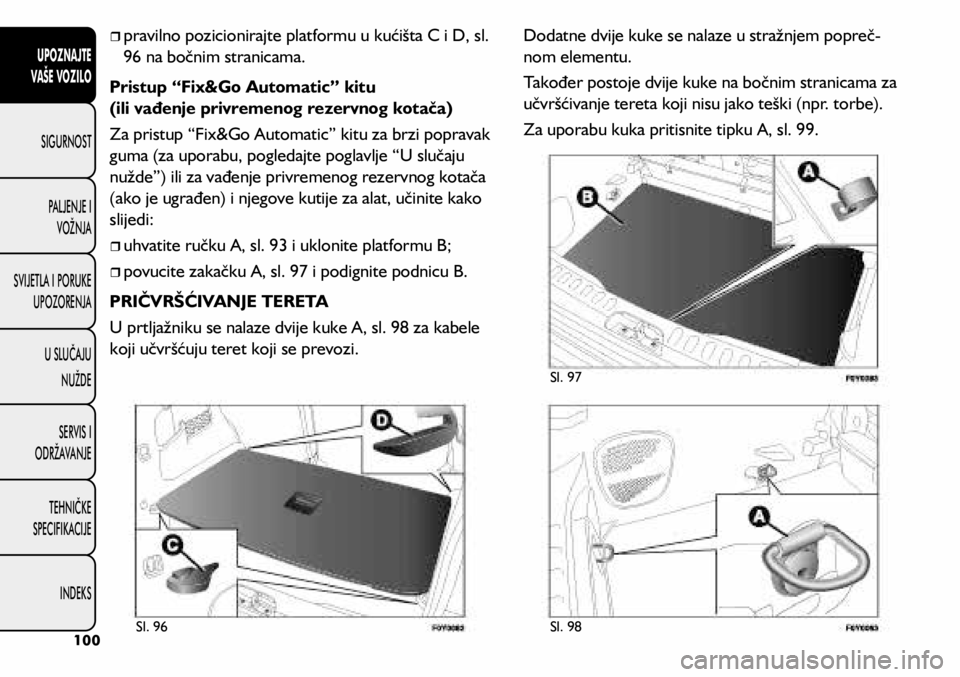

ˆpravilno pozicionirajte platformu u kućišta C i D, sl.
96 na bočnim stranicama.
Pristup “Fix&Go Automatic” kitu
(ili vađenje privremenog rezervnog kotača)
Za pristup “Fix&Go Automatic” kitu za brzi popravak
guma (za uporabu, pogledajte poglavlje “U slučaju
nužde”) ili za vađenje privremenog rezervnog kotača
(ako je ugrađen) i njegove kutije za alat, učinite kako
slijedi:

ˆuhvatite ručku A, sl. 93 i uklonite platformu B;

ˆpovucite zakačku A, sl. 97 i podignite podnicu B.
PRIČVRŠĆIVANJE TERETA
U prtljažniku se nalaze dvije kuke A, sl. 98 za kabele
koji učvršćuju teret koji se prevozi. Dodatne dvije kuke se nalaze u stražnjem popreč
-
nom elementu.
Također postoje dvije kuke na bočnim stranicama za
učvršćivanje tereta koji nisu jako teški (npr. torbe).
Za uporabu kuka pritisnite tipku A, sl. 99.
Sl. 96 Sl. 98 Sl. 97100
