2020 FIAT 500L Knjižica s uputama za uporabu i održavanje (in Croatian)

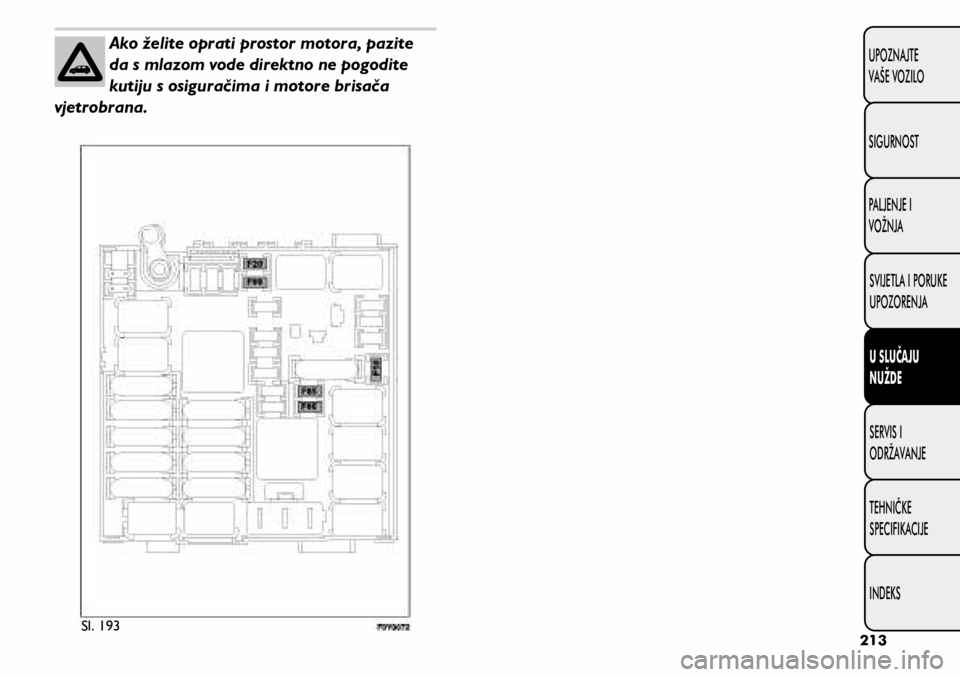

Sl. 193
Ako želite oprati prostor motora, pazite
da s mlazom vode direktno ne pogodite
kutiju s osiguračima i motore brisača
vjetrobrana.
213
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

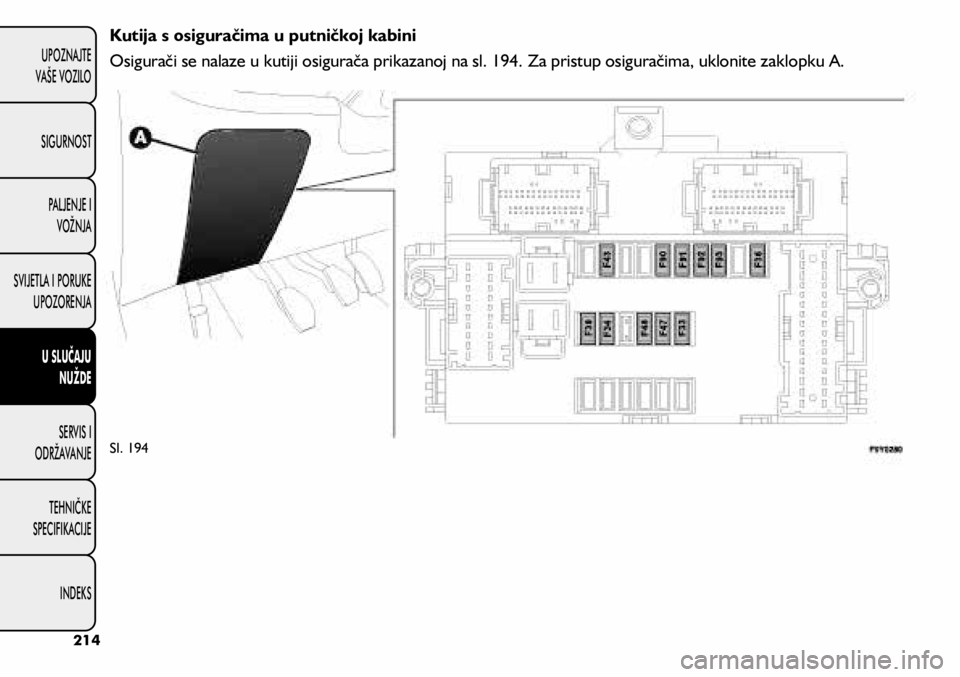

Kutija s osiguračima u putničkoj kabini
Osigurači se nalaze u kutiji osigurača prikazanoj na sl. 194. Za pristup osiguračima, uklonite zaklopku A.
Sl. 194
214
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Sl. 195

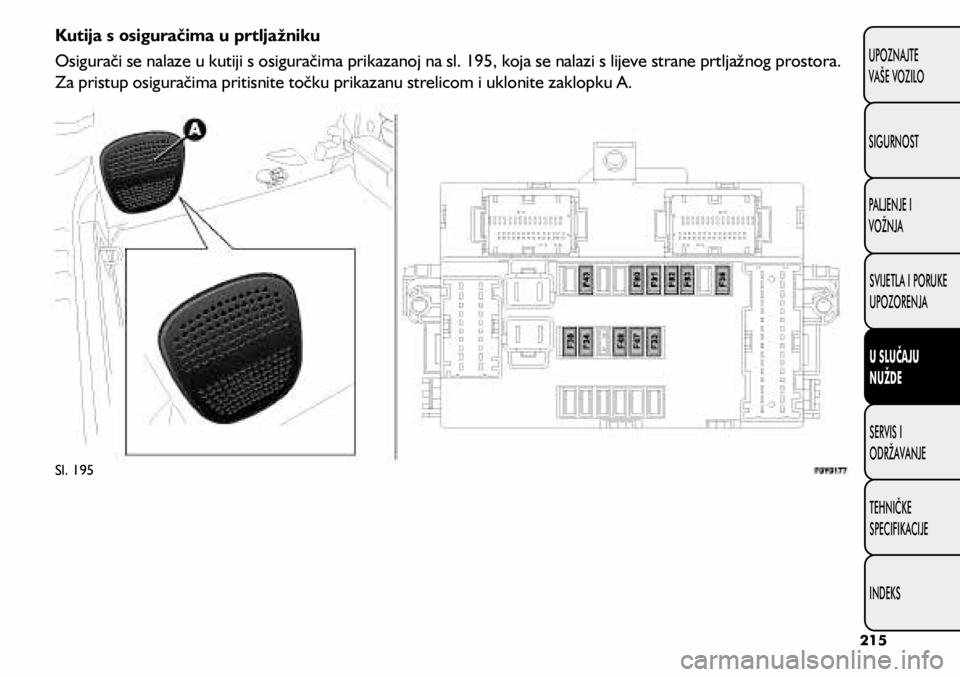

Kutija s osiguračima u prtljažniku
Osigurači se nalaze u kutiji s osiguračima prikazanoj na sl. 195, koja se nalazi s lijeve strane prtljažnog prostora.
Za pristup osiguračima pritisnite točku prikazanu strelicom i uklonite zaklopku A.
215
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

KUTIJA S OSIGURAČIMA U PROSTORU MOTORA
Sl. 193
PotrošačiOSIGURAČAMPERA
Truba F1015
Grijano stražnje staklo F2030
Upaljač za cigarete/Prednja električka utičnica F8515
Električka utičnica u prtljažniku F8615
Grijanje vanjskih zrcala F887,5
216
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

KUTIJA S OSIGURAČIMA U ARMATURNOJ PLOČI
Sl. 194
PotrošačiOSIGURAČAMPERA
Stražnji električki prozor (lijeva strana) F3320
Stražnji električki prozor (desna strana) F3420
+30 audio uređaj, UConnect®, stražnja osobna svjetla (desno i lijevo) F3610
Središnje zaključavanje vrata F3820
Dvosmjerna pumpa za pranje vjetrobrana F4320
Prednji električki prozor (strana vozača) F4720
Prednji električki prozor (strana suvozača) F4820
Duga svjetla (lijeva strana) F907,5
Duga svjetla (desna strana) F917,5
Svjetlo za maglu (lijeva strana) F927,5
Svjetlo za maglu (desna strana) F937,5
217
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

KUTIJA S OSIGURAČIMA U PRTLJAŽNIKU
Sl. 195
PotrošačiOSIGURAČAMPERA
Električko namještanje lumbalnog dijela prednjeg sjedala F115
Grijač prednjih sjedala F215
Audio sustav F320
Sjenilo električkog krovnog otvora F520
Električki krovni otvor F620
218
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Tekućina u akumulatoru je otrovna i
nagrizajuća. Izbjegavajte je u dodiru sa
kožom i očima. Punjenje akumulatora se treba
obavljati u prostoru sa dobrim provjetravanjem i
daleko od otvorenog plamena ili izvora iskrenja:
prisutan je rizik od eksplozije i požara.
UPOZORENJE

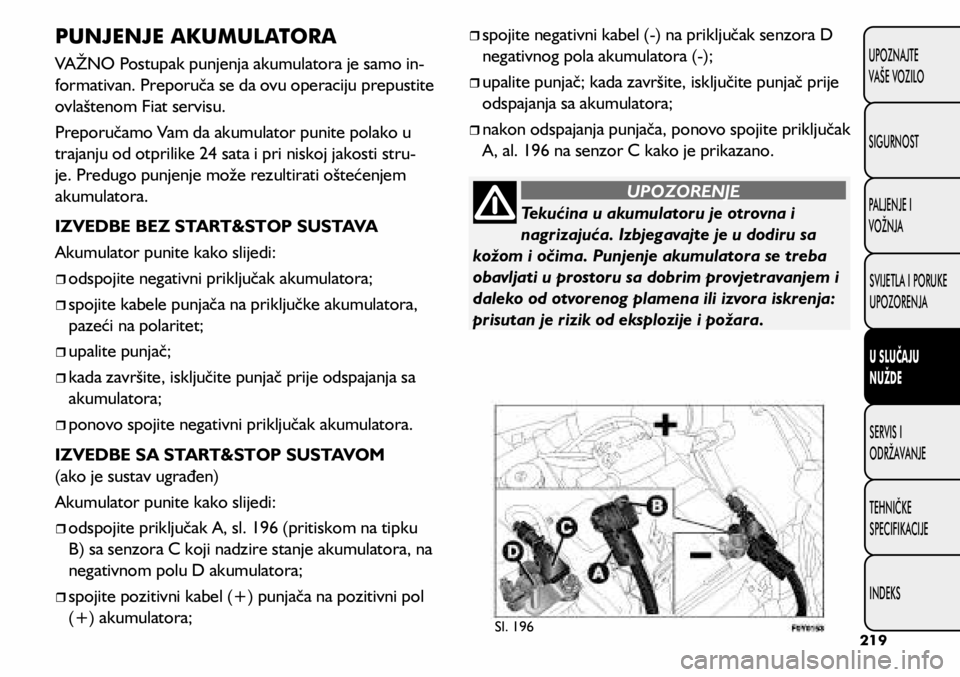

PUNJENJE AKUMULATORA
VAŽNO Postupak punjenja akumulatora je samo in-
formativan. Preporuča se da ovu operaciju prepustite
ovlaštenom Fiat servisu.
Preporučamo Vam da akumulator punite polako u
trajanju od otprilike 24 sata i pri niskoj jakosti stru -
je. Predugo punjenje može rezultirati oštećenjem
akumulatora.
IZVEDBE BEZ START&STOP SUSTAVA
Akumulator punite kako slijedi:

ˆodspojite negativni priključak akumulatora;

ˆspojite kabele punjača na priključke akumulatora,
pazeći na polaritet;

ˆupalite punjač;

ˆkada završite, isključite punjač prije odspajanja sa
akumulatora;

ˆponovo spojite negativni priključak akumulatora.
IZVEDBE SA START&STOP SUSTAVOM
(ako je sustav ugrađen)
Akumulator punite kako slijedi:

ˆodspojite priključak A, sl. 196 (pritiskom na tipku
B) sa senzora C koji nadzire stanje akumulatora, na
negativnom polu D akumulatora;

ˆspojite pozitivni kabel (+) punjača na pozitivni pol
(+) akumulatora;

ˆspojite negativni kabel (-) na priključak senzora D
negativnog pola akumulatora (-);

ˆupalite punjač; kada završite, isključite punjač prije
odspajanja sa akumulatora;

ˆnakon odspajanja punjača, ponovo spojite priključak
A, al. 196 na senzor C kako je prikazano.
Sl. 196219
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNI

Vozilo se smije podizati samo poprečno
postavljanjem ruku ili dizalice u radionici
u područja prikazana na sl. 197.
UPOZORENJE
Nikad ne pokušavajte napuniti smrznuti
akumulator. Prvo se mora odmrznuti jer
u protivnom može eksplodirati. Ako je akumula -
tor bio smrznut, trebaju se provjeriti unutarnji
elementi da nisu pokidani (postoji opasnost od
kratkog spoja) i treba provjeriti da kućište nije
puknuto (rizik od ispuštanja otrovne i nagrizaju-
će tekućine).

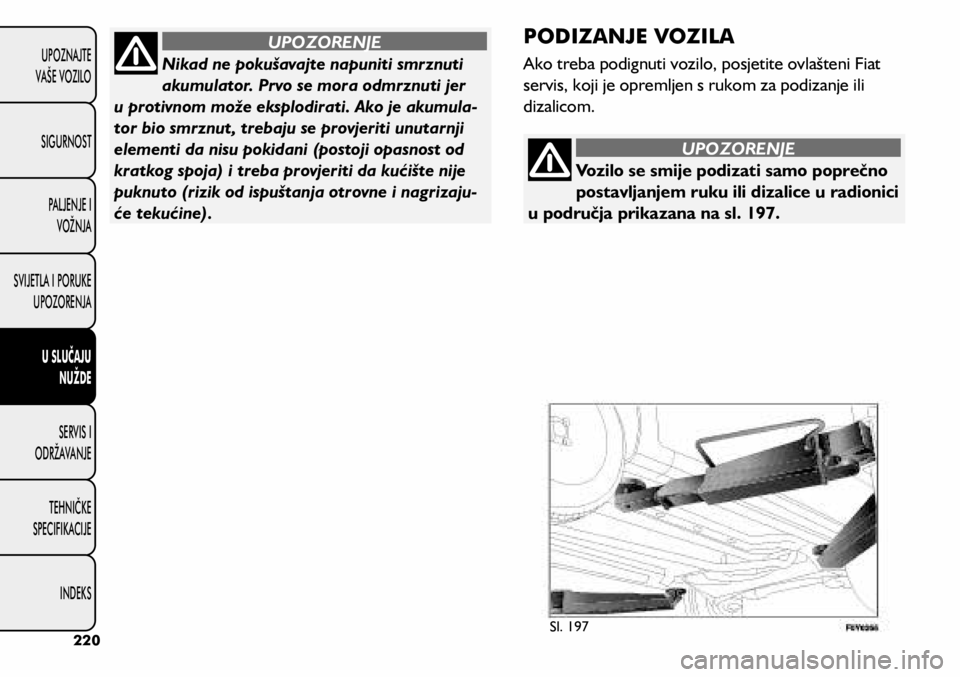

UPOZORENJEPODIZANJE VOZILA
Ako treba podignuti vozilo, posjetite ovlašteni Fiat
servis, koji je opremljen s rukom za podizanje ili
dizalicom.
Sl. 197220
