2020 CITROEN JUMPER InstruksjonsbØker (in Norwegian)

127
Tekniske spesifikasjoner
9Varebil
Dimensjoner BetegnelserGVWTilhenger uten bremsMaksimalt tillatt kuletrykk
L3 H3 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Dimensjoner
Dimensjonsverdier er gitt i millimeter.
Varebil

128
Tekniske spesifikasjoner

Kjøretøyet ditt har 4 lengder (L1, osv.) og 3 høyder (H1, etc.):
L1L2L3L4
H1 H2 H1H2H2H3H2H3
L Utvendig lengde 4.9635.4135.9986.363
H Total høyde 2.2542.524 2.2542.5242.5242.7642.5242.764
A Akselavstand 3.0003.450 4.035
B Overheng foran 948
C Overheng bak 1.0151.380
D Bredde (med/uten speil) 2,508/2,050
E Sporvidde foran 1.810
F Bakre sporvidde 1790
G Lasteterskelhøyde 535 til 565
I Innvendig gulvlengde 2.6703.1203.7054.070
J Maksimal innvendig belastningshøyde 1.6621.932 1.6621.9321.9322.1721.9322.172
K Maksimal innvendig bredde 1.870
M Innvendig bredde mellom hjulhus 1.422

129
Tekniske spesifikasjoner

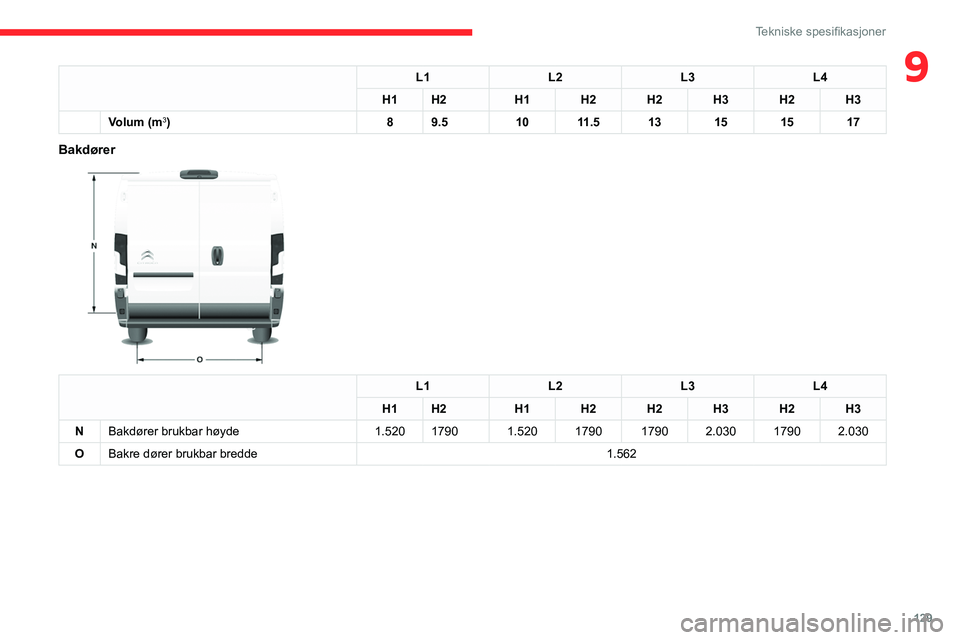

9L1L2L3L4
H1 H2 H1H2H2H3H2H3
Volum (m
3) 89.5 1011.5 13151517
Bakdører

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Bakdører brukbar høyde 1.5201790 1.5201790 17902.030 17902.030
O Bakre dører brukbar bredde 1.562

130
Tekniske spesifikasjoner
Identifikasjonselementer

Sidedør

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Høyde på skyvedørene 1.4851.755 1.4851.755 1.755
Q Bredden på skyve sidedøren 1.0751250
Kombi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

131
Tekniske spesifikasjoner
9

Identifikasjonselementer

A. Typeskilt

Dette skiltet er plassert på tverrstaget til
støtdemperen foran, under panseret.
1 - Europeisk typegodkjenningsnummer
2 - Bilens identifikasjonsnummer (VIN)
3 - Bilens totalvekt (GVW)
4 - Brutto vogntogvekt (GTW)
5.1 - Maksimal vekt på foraksel
5.2 - Maksimal vekt på bakaksel
B. Serienummer på
karosseri
C. Dekk

132
Tekniske spesifikasjoner
Denne etiketten (kan avvike fra det viste bildet)
er limt på dørkarmen til førerdøren og indikerer:
– dekkdimensjoner,
– Dekktrykket, med lastet bil.
Dekktrykket skal alltid kontrolleres på kalde
dekk og minst én gang i måneden.
D. Lakkreferanse
Denne referansen finnes på traversen på
støtfangeren foran, under panseret.
E. Serienummer på
karosseriet
Dette nummeret er under plastdekselet, ved
stigtrinnet på høyre side.
Ordliste - etiketter
Denne seksjonen beskriver alle tekster som står
på etikettene rundt omkring på bilen.
For ytterligere opplysninger om
Identifikasjonselementer kan du se
tilhørende avsnitt.
Under panseret

A
Opprinnelig lakk
Farge
Kode
Lakk
B.
UTELUKKENDE FOR BRUK AV
STARTKABLER.
C
FARE
AUTOMATISK START AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR PANSERET ER
ÅPENT.
D


1 - NB
ORIGINALE SMØREMIDLER OG VÆSKER
Motorolje Girkasse
Radiator Bremsing
Vindusspyler Servostyring
SE BILENS
VEDLIKEHOLD-
SHEFTE. BRUK
BESKYTTELSE FOR
ØYNENE
2 - SIKKERHET
Bruk av originale reservedeler, væsker
og smøremidler, samt overhold av
vedlikeholdsplanene vil over tid garantere for
bilens pålitelighet og sikkerhet.
3 - FARE

133
Tekniske spesifikasjoner
9OPPBEVA-
RES UTIL-
GJENGELIG
FOR BARN HOLDES
UNNA
FLAMMER MÅ IKKE
RØRES
IKKE ÅPNE
DEKSELET
NÅR
MOTOREN
ER VARM EKSPLOSJON
KORRODE-
RENDE
VÆSKE
KAN STARTE AUTOMATISK
SELV OM MOTOREN ER AV GASS
MED HØYT
TRYKK.
MÅ IKKE
ÅPNES
AUTOMATISK START
AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR
PANSERET ER ÅPENT. HØY
SPENNINGI drivstoffluken

FARE. ÅPNES FORSIKTIG
DRIVSTOFFDAMPEN KAN FORÅRSAKE
SKADER
På baksetet

A
Skyv på seteryggen før den foldes sammen
B.
TREKK FOR Å ÅPNE
C
TREKK I HENDELEN 1 FOR Å FOLDE
SAMMEN
TREKK I HENDELEN 2 FOR Å TREKKE NED
RYGGEN

134
Tekniske spesifikasjoner

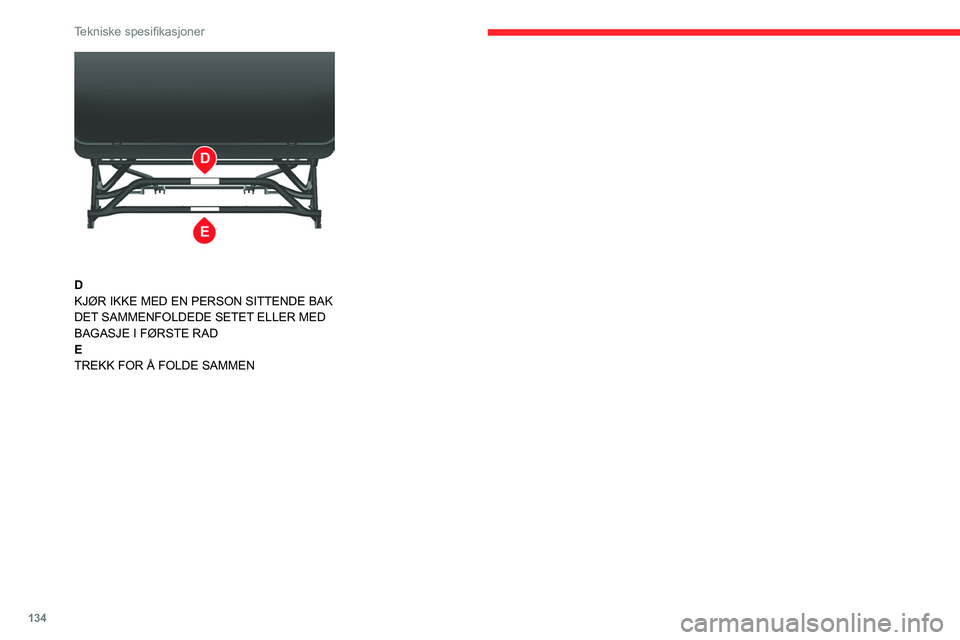

D
KJØR IKKE MED EN PERSON SITTENDE BAK
DET SAMMENFOLDEDE SETET ELLER MED
BAGASJE I FØRSTE RAD
E
TREKK FOR Å FOLDE SAMMEN
