2020 CITROEN JUMPER Instrukcja obsługi (in Polish)

143
Dane techniczne
9

D
NIE JEŹDZIĆ ZA ZŁOŻONYM FOTELEM ANI Z
BAGAŻEM W PIERWSZYM RZĘDZIE.
E
POCIĄGNĄĆ, ABY ZŁOŻYĆ.

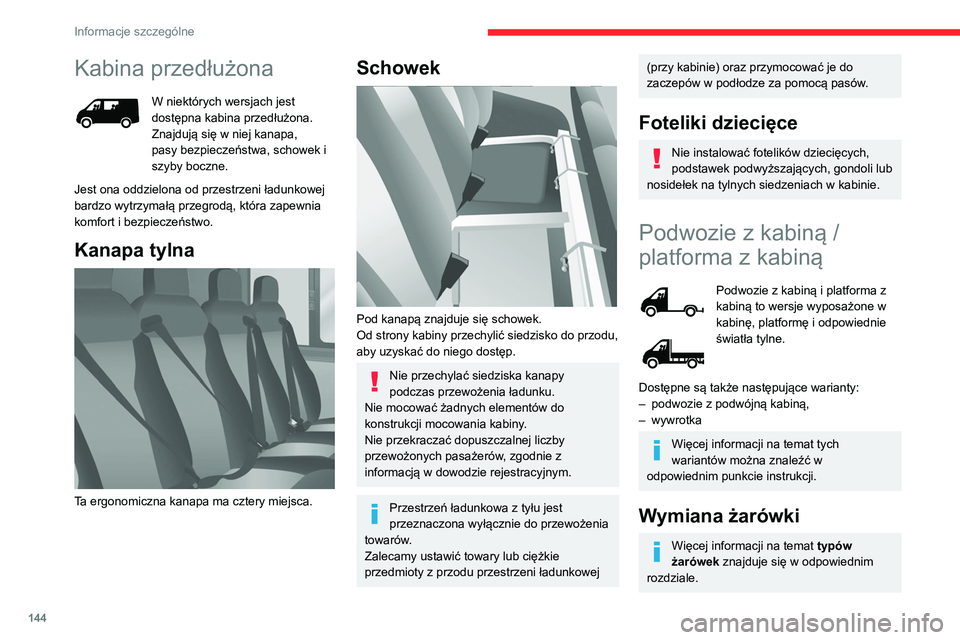

144
Informacje szczególne
Kabina przedłużona
W niektórych wersjach jest
dostępna kabina przedłużona.
Znajdują się w niej kanapa,
pasy bezpieczeństwa, schowek i
szyby boczne.
Jest ona oddzielona od przestrzeni ładunkowej
bardzo wytrzymałą przegrodą, która zapewnia
komfort i bezpieczeństwo.
Kanapa tylna

Ta ergonomiczna kanapa ma cztery miejsca.
Schowek

Pod kanapą znajduje się schowek.
Od strony kabiny przechylić siedzisko do przodu,
aby uzyskać do niego dostęp.
Nie przechylać siedziska kanapy
podczas przewożenia ładunku.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Przestrzeń ładunkowa z tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocować je do
zaczepów w podłodze za pomocą pasów.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w kabinie.
Podwozie z kabiną /
platforma z kabiną
Podwozie z kabiną i platforma z
kabiną to wersje wyposażone w
kabinę, platformę i odpowiednie
światła tylne.
Dostępne są także następujące warianty:
– podwozie z podwójną kabiną,
– wywrotka
Więcej informacji na temat tych
wariantów można znaleźć w
odpowiednim punkcie instrukcji.
Wymiana żarówki
Więcej informacji na temat typów
żarówek znajduje się w odpowiednim
rozdziale.
Światła tylne

1. Kierunkowskazy
Typ B, PY21W – 21W
2. Światła stop
Typ B, P21W – 21W
3. Światła pozycyjne
Typ A, W5W – 5W
4. Światła cofania
Typ A, W16W – 16W
5. Światła przeciwmgłowe
Typ A, W16W – 16W
► Zlokalizować przepaloną żarówkę.


► Wykręcić cztery wkręty mocujące z klosza.

145
Informacje szczególne
10Światła tylne

1.Kierunkowskazy
Typ B, PY21W – 21W
2. Światła stop
Typ B, P21W – 21W
3. Światła pozycyjne
Typ A, W5W – 5W
4. Światła cofania
Typ A, W16W – 16W
5. Światła przeciwmgłowe
Typ A, W16W – 16W
► Zlokalizować przepaloną żarówkę.


► Wykręcić cztery wkręty mocujące z klosza. ►
Pociągnąć klosz do siebie.
► Wymienić żarówkę.
Wykonać tę procedurę w odwrotnej kolejności,
aby zamontować klosz.

146
Informacje szczególne
Wymiary podwozia z kabiną



Wartości wymiarów podano w milimetrach.
L1 L2L2S L3L4
L Długość całkowita 4,9085,3585,7085,9436,308

147
Informacje szczególne
10L1L2L2S L3L4
A Rozstaw osi 30003 450 3 8004 0354 035
B Zwis przedni 948
C Zwis tylny 9601 325
D Szerokość (z/bez lusterek) 2508/2050
- Szerokość do zabudowy 2 207
- Maksymalna szerokość do zabudowy 2 350
E Rozstaw kół przednich 1 810
- Rozstaw kół tylnych 1 790
- Zwiększony rozstaw kół tylnych 1 980
F Wysokość całkowita 2 254
- Maksymalna wysokość do zabudowy 3 500

148
Informacje szczególne
Wymiary platformy z kabiną



Wartości wymiarów podano w milimetrach.
L1 L2L2SL3L4
L Długość całkowita 5 2935 7436 0936 3286 693
Podwozie z podwójną
kabiną
Wersje „podwozie z kabiną” /
„platforma z kabiną” są dostępne
w wariancie z podwójną kabiną.
Znajdują się w niej kanapa,
pasy bezpieczeństwa, schowek i
szyby boczne.

149
Informacje szczególne
10L1L2L2SL3L4
A Rozstaw osi 30003 4503 8004 0354 035
B Zwis przedni 948
C Zwis tylny 1 3451 710
D Szerokość (z/bez lusterek) -/2100
- Szerokość do zabudowy -
- Maksymalna szerokość do zabudowy -
E Rozstaw kół przednich 1 810
- Rozstaw kół tylnych 1 790
- Zwiększony rozstaw kół tylnych 1 980
F Wysokość całkowita 2 153
- Maksymalna wysokość do zabudowy -
Podwozie z podwójną
kabiną
Wersje „podwozie z kabiną” /
„platforma z kabiną” są dostępne
w wariancie z podwójną kabiną.
Znajdują się w niej kanapa,
pasy bezpieczeństwa, schowek i
szyby boczne.

150
Informacje szczególne
Kanapa tylna

Ta ergonomiczna kanapa ma cztery miejsca.
Schowek

Pod kanapą znajduje się schowek.
Przechylić siedzisko do przodu, aby uzyskać do
niego dostęp.
Nie przechylać siedziska kanapy
podczas przewożenia ładunku.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w kabinie.
Wymiary podwozia z podwójną kabiną/platformy z podwójną kabiną



Wartości wymiarów podano w milimetrach.
