2020 CITROEN JUMPER Instrukcja obsługi (in Polish)

103
Informacje praktyczne
7normalną. Zaleca się kontrolowanie poziomu i
uzupełnianie oleju co 5000 km.
Aby zapewnić sprawność silnika i układu oczyszczania spalin, nie należy stosować
dodatków do oleju silnikowego.
Kontrola za pomocą ręcznego
wskaźnika poziomu
Umiejscowienie wskaźnika poziomu pokazano
na odpowiedniej ilustracji przedstawiającej
wnętrze komory silnika.
► Chwycić wskaźnik za kolorową nasadkę i
wyjąć go całkowicie.
► Wytrzeć wskaźnik za pomocą czystej szmatki
niepozostawiającej włókien.


► Wsunąć wskaźnik poziomu na miejsce,
do oporu, a następnie ponownie go wyjąć
i sprawdzić poziom wzrokowo. Poziom jest
prawidłowy, gdy lustro oleju znajduje się między
oznaczeniami A (maksimum) i B (minimum).
Nie uruchamiać silnika, gdy lustro oleju
silnikowego znajduje się:
– powyżej oznaczenia A – skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym;
– poniżej oznaczenia B – natychmiast dolać
oleju silnikowego.
Klasa oleju
Przed dolaniem lub wymianą oleju
silnikowego należy się upewnić, że
wybrany olej jest odpowiedni do danego
silnika i zgodny z zaleceniami dotyczącymi
przeglądów dostarczonymi wraz z pojazdem
lub dostępnymi w ASO sieci CITROËN bądź
w specjalistycznym warsztacie.
Użycie oleju innego niż zalecany wiąże się z
ryzykiem unieważnienia gwarancji umownej w
razie awarii silnika.
Uzupełnianie oleju silnikowego

► Przed dolaniem oleju wyjąć wskaźnik
poziomu.
► Przygotować szyjkę wlewu oleju.
► Odkręcić korek wlewu.
► Włożyć szyjkę wlewu oleju w otwór wlewu.
► Dolać oleju.
► Wyjąć szyjkę wlewu oleju z otworu wlewu.
► Przykręcić korek.
► Włożyć na miejsce wskaźnik poziomu.
Płyn hamulcowy
Poziom płynu powinien sięgać
oznaczenia „ MAX”. W innym razie należy
sprawdzić zużycie klocków hamulcowych.
Częstotliwość wymiany płynu hamulcowego
należy sprawdzić w planie obsługowym
producenta.
W przypadku uzupełniania należy
oczyścić korek przed jego założeniem.
Używać tylko płynu hamulcowego DOT4 z
uszczelnionego zbiornika.
Płyn do układu
kierowniczego ze
wspomaganiem
Poziom płynu powinien sięgać
oznaczenia „ MAX”. Sprawdzić poziom,
odczytując wskazanie na szyjce wlewu przy
zimnym silniku i gdy pojazd jest zaparkowany na
równym podłożu.

104
Informacje praktyczne
od poziomu płynu AdBlue, zawiera odpowiedni
punkt.
Aby uniknąć wymaganego prawem
unieruchomienia pojazdu, należy uzupełnić
poziom płynu AdBlue w zbiorniku.
Więcej informacji na temat płynu AdBlue
®
(silniki BlueHDi) , w szczególności uzupełniania
poziomu płynu AdBlue, zawiera odpowiedni
punkt.
Kontrole
Jeżeli nie ma innych zaleceń, należy kontrolować
elementy zgodnie z planem obsługowym
producenta i w zależności od silnika pojazdu.
Kontrolę należy wykonać w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Stosować wyłącznie produkty zalecane
przez markę CITROËN lub produkty o
podobnej jakości i parametrach technicznych.
Aby zoptymalizować działanie tak ważnych
podzespołów, jak elementy układu
hamulcowego, CITROËN wybiera i proponuje
specjalne produkty.
Akumulator 12 V
Akumulator jest bezobsługowy. Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie klem (w
wersjach bez złącza zaciskowego).
Odkręcić korek przymocowany do wskaźnika
poziomu. Aby uzyskać dostęp do korka
zbiornika, należy zdjąć osłonę ochronną,
obracając jej trzy śruby mocujące o ćwierć
obrotu, a następnie zdjąć drugą osłonę
znajdującą się na korku.
Płyn chłodzący
Konieczność uzupełniania tego płynu
pomiędzy przeglądami jest rzeczą
normalną.
Poziom płynu należy sprawdzać wyłącznie
wtedy, gdy silnik jest zimny.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Lustro tego płynu powinno znajdować się w
pobliżu oznaczenia „ MAX”, lecz nigdy nie
powinno go przekraczać.
Kiedy poziom zbliża się do oznaczenia „ MIN”
lub spada poniżej tego oznaczenia, należy
koniecznie uzupełnić płyn.
Gdy silnik jest rozgrzany, temperaturę płynu
chłodzącego reguluje wentylator.
Układ chłodzenia działa pod ciśnieniem,
dlatego przed przystąpieniem do wykonywania
jakichkolwiek prac przy tym układzie należy
odczekać co najmniej godzinę od wyłączenia
silnika.


W celu uzyskania dostępu do korka zbiornika
należy zdjąć osłonę, obracając o ćwierć obrotu
trzy mocujące ją śruby.
Aby uniknąć oparzenia w razie nagłej
konieczności dolania płynu, owinąć korek
szmatką i poluzować go o dwa obroty, co
spowoduje spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek i
uzupełnić poziom płynu.
Należy regularnie sprawdzać poziom
płynu chłodzącego (co 5000 km / co 3
miesiące).
Płyn do spryskiwaczy szyb i
reflektorów
Aby sprawdzić poziom albo uzupełnić ten
płyn w samochodach wyposażonych w
spryskiwacze reflektorów, należy unieruchomić
pojazd i wyłączyć silnik.
Pojemność zbiornika: około 5,5 litra.


Aby uzyskać dostęp do korka wlewu, należy
pociągnąć za teleskopową szyjkę wlewu i
odczepić zatyczkę.
Charakterystyka płynu
Zbiornik należy napełniać gotową do użycia
mieszanką.
Zimą (temperatury poniżej zera) należy stosować
płyn ze środkiem zapobiegającym zamarzaniu
odpowiedni do panujących warunków w celu
zabezpieczenia elementów układu (pompa,
zbiornik, przewody itp.).
W żadnym wypadku nie wolno wlewać
samej wody (ryzyko zamarznięcia,
powstania osadów itd.).
AdBlue (BlueHDi)
Po osiągnięciu poziomu rezerwy włącza się
alarm.
Więcej informacji na temat wskaźników, w
szczególności wskaźników zasięgu zależnego

105
Informacje praktyczne
7od poziomu płynu AdBlue, zawiera odpowiedni
punkt.
Aby uniknąć wymaganego prawem
unieruchomienia pojazdu, należy uzupełnić
poziom płynu AdBlue w zbiorniku.
Więcej informacji na temat płynu AdBlue
®
(silniki BlueHDi) , w szczególności uzupełniania
poziomu płynu AdBlue, zawiera odpowiedni
punkt.
Kontrole
Jeżeli nie ma innych zaleceń, należy kontrolować
elementy zgodnie z planem obsługowym
producenta i w zależności od silnika pojazdu.
Kontrolę należy wykonać w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Stosować wyłącznie produkty zalecane
przez markę CITROËN lub produkty o
podobnej jakości i parametrach technicznych.
Aby zoptymalizować działanie tak ważnych
podzespołów, jak elementy układu
hamulcowego, CITROËN wybiera i proponuje
specjalne produkty.
Akumulator 12 V
Akumulator jest bezobsługowy. Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie klem (w
wersjach bez złącza zaciskowego).
Dodatkowe informacje oraz zalecenia w
zakresie środków ostrożności, które
należy zastosować przed przystąpieniem do
prac związanych z akumulatorem 12 V,
zawiera odpowiedni rozdział.
Wersje wyposażone w układ Stop & Start
mają akumulator ołowiowy 12 V o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać wyłącznie
w ASO sieci CITROËN lub warsztacie
specjalistycznym.
Filtr powietrza
W zależności od warunków zewnętrznych
oraz eksploatacji samochodu (np.
zapylenie atmosfery, jazda miejska) w razie
potrzeby filtr należy wymieniać dwa razy
częściej.
Filtr kabiny
W zależności od warunków zewnętrznych
oraz eksploatacji samochodu (np.
zapylenie atmosfery, jazda miejska) w razie
potrzeby filtr należy wymieniać dwa razy
częściej.
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji oraz
stać się źródłem nieprzyjemnych zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej wymianie
oleju silnikowego.
Filtr cząstek stałych (silnik
Diesla)
Oprócz katalizatora, filtr ten bierze również
czynny udział przy oczyszczaniu powietrza,
zatrzymując cząstki stałe znajdujące się w
spalinach, które nie uległy spaleniu. Filtr
ten umożliwia usunięcie ze spalin czarnego
zadymienia.
Działanie
Filtr ten, włączony szeregowo w układ
wydechowy, zbiera cząstki sadzy. Moduł
sterowania silnikiem steruje automatycznie
i okresowo usuwaniem cząstek sadzy
(regeneracja).
Procedura regeneracji włączana jest w
zależności od ilości nagromadzonych cząstek
i warunków użytkowania pojazdu. Podczas tej
fazy można zaobserwować pewne zjawiska
– wzrost obrotów biegu jałowego, włączanie
wentylatora chłodnicy, zwiększenie dymienia
i wzrost temperatury spalin – które nie mają
wpływu na działanie pojazdu i środowisko.
W przypadku dłuższej jazdy z małą
prędkością lub pracy silnika na wolnych
obrotach, podczas przyspieszania można
ewentualnie zaobserwować zjawisko

106
Informacje praktyczne
Usuwanie wody z filtra

► Nałożyć przezroczysty przewód giętki na
króciec 1 przy śrubie spustowej.
► Umieścić drugi koniec przewodu giętkiego w
odpowiednim naczyniu.
► Poluzować śrubę spustową 2.
► Włączyć zapłon.
► Poczekać, aż wyłączy się pompa
odwadniania.
► Wyłączyć zapłon.
► Dokręcić śrubę spustową 2.
► Odłączyć przewód giętki, a następnie
opróżnić go i naczynie.
► Uruchomić silnik.
► Sprawdzić szczelność.
Silniki HDi są zaawansowane
technicznie. Ich obsługa techniczna
występowania pary wodnej w spalinach.
Wystąpienie tego zjawiska nie wywiera
żadnego negatywnego wpływu na
zachowanie samochodu, jak również na
środowisko.
Ze względu na wysokie temperatury
spalin spowodowane normalnym
działaniem filtra cząstek stałych, zaleca się
nie parkować pojazdu na materiałach
łatwopalnych (trawa, suche liście, igliwie
sosnowe itp.), aby uniknąć wszelkiego
zagrożenia pożarem.
Nasycenie/regeneracja
W przypadku groźby zatkania, ta
kontrolka zapala się, czemu towarzyszy
komunikat na wyświetlaczu w zestawie
wskaźników.
Przyczyną tego alarmu jest początek nasycenia
filtra cząstek stałych (podczas wyjątkowo długiej
jazdy w warunkach miejskich: ograniczona
prędkość, korki drogowe itd.).
W celu zregenerowania filtra zalecane jest,
aby jak najszybszej przejechać z prędkością
co najmniej 60 km/h przy obrotach silnika
powyżej 2000 obr/min przez około 15 minut (aż
do zgaśnięcia kontrolki i zniknięcia komunikatu
alarmowego) (jeśli pozwalają na to warunki
drogowe i przepisy).
W miarę możliwości należy unikać wyłączania
silnika przed zakończeniem regeneracji filtra. Powtarzające się przerwy mogą spowodować
przedwczesną degradację oleju silnikowego. Nie
zaleca się kończenia regeneracji filtra podczas
postoju pojazdu.
Usterka
Jeżeli alarm nie ustępuje, nie należy ignorować
tego ostrzeżenia. Jest ono sygnałem wystąpienia
uszkodzenia w zespole układu wydechowego/
filtra cząstek stałych.
Zlecić sprawdzenie układu przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych zależy od
stylu jazdy, w szczególności w przypadku
samochodów użytkowanych w mieście, na
krótkich dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami
samochodu.
Spadek poziomu płynu hamulcowego może
nie tylko wskazywać na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Jeśli zaświeci się ta kontrolka, zlecić
sprawdzenie klocków hamulcowych ASO
sieci CITROËN lub warsztatowi
specjalistycznemu.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze i
klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odmrozić hamulce.
Stopień zużycia tarcz
hamulcowych
Wszystkie informacje związane z kontrolą
stanu zużycia tarcz hamulcowych są
dostępne w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Ręczny hamulec postojowy
Zbyt duży skok hamulca postojowego lub
stwierdzenie braku skuteczności układu
wymaga regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Filtr oleju napędowego
Filtr oleju napędowego znajduje się w komorze
silnika, w pobliżu zbiornika płynu hamulcowego.
Jeżeli zapali się ta kontrolka, należy
usunąć wodę z filtra.
Można także czyścić filtr przy każdej wymianie
oleju w silniku.

107
Informacje praktyczne
7Usuwanie wody z filtra

► Nałożyć przezroczysty przewód giętki na
króciec 1 przy śrubie spustowej.
► Umieścić drugi koniec przewodu giętkiego w
odpowiednim naczyniu.
► Poluzować śrubę spustową 2.
► Włączyć zapłon.
► Poczekać, aż wyłączy się pompa
odwadniania.
► Wyłączyć zapłon.
► Dokręcić śrubę spustową 2.
► Odłączyć przewód giętki, a następnie
opróżnić go i naczynie.
► Uruchomić silnik.
► Sprawdzić szczelność.
Silniki HDi są zaawansowane
technicznie. Ich obsługa techniczna
wymaga odpowiedniej wiedzy, którą
zapewniają ASO sieci CITROËN i
specjalistyczne warsztaty.
Koła i opony
Ciśnienie we wszystkich oponach, w tym
w kole zapasowym, należy kontrolować,
gdy opony są zimne.
Wartości ciśnienia podane na etykiecie ciśnienia
dotyczą zimnych opon. Po jeździe przez ponad
10 minut albo na odcinku ponad 10 km z
prędkością powyżej 50 km/h należy dodać 0,3
bara (30 kPa) do wartości ciśnienia podanych na
etykiecie.
Jazda ze zbyt niskim ciśnieniem w
oponach zwiększa zużycie paliwa.
Nieprawidłowe ciśnienie w oponach powoduje
przedwczesne zużycie opon i ma
niekorzystny wpływ na przyczepność na
drodze – istnieje ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i
przyczepność kół. Zaleca się regularne
kontrolowanie stanu opon (bieżnika i ścianek)
oraz obręczy kół, a także prawidłowego
zamontowania zaworów.
Kiedy bieżnik zrówna się ze wskaźnikiem
zużycia, ma wysokość poniżej 1,6 mm i
konieczna jest wymiana opony.
Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na trwałość opon, ruch obrotowy kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze.
Zamontowanie różnych opon na osiach przedniej
i tylnej może spowodować aktywację układu
ESC w niewłaściwym momencie.
AdBlue® (silniki BlueHDi)

Aby chronić środowisko i zapewnić zgodność
z normą Euro 6 bez zmniejszania przy tym
osiągów i zwiększania zużycia paliwa w
silnikach Diesla, firma CITROËN wyposażyła
swoje samochody w urządzenie, które łączy w
sobie układ selektywnej redukcji katalitycznej
SCR z filtrem cząstek stałych (DPF) w celu
oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca

108
Informacje praktyczne
Przechowywać AdBlue® w oryginalnym
pojemniku poza zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania upewnić
się, że samochód jest zaparkowany na płaskiej i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż
-11 °C. W przeciwnym razie płyn AdBlue
® może
zamarznąć i nie będzie można wlać go do
zbiornika. Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
W razie rozbryzgów płynu AdBlue® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć wilgotną
szmatką.
Jeżeli płyn skrystalizował się, usunąć go przy
użyciu gąbki i gorącej wody.
Ważne: w przypadku uzupełniania
poziomu po awarii spowodowanej
brakiem dodatku AdBlue należy koniecznie
odczekać ok. 5 minut przed włączeniem
zapłonu, nie otwierając drzwi kierowcy, nie
do 85 tlenków azotu (NOx) w azot i wodę,
czyli substancje nieszkodliwe dla zdrowia i
środowiska.
Płyn AdBlue

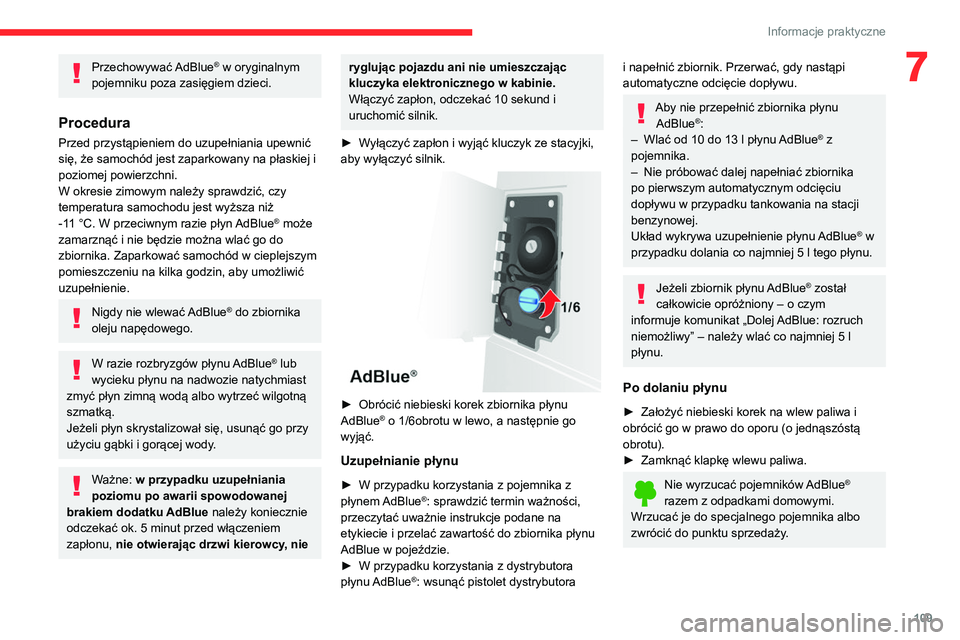

109
Informacje praktyczne
7Przechowywać AdBlue® w oryginalnym
pojemniku poza zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania upewnić
się, że samochód jest zaparkowany na płaskiej i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż
-11 °C. W przeciwnym razie płyn AdBlue
® może
zamarznąć i nie będzie można wlać go do
zbiornika. Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
W razie rozbryzgów płynu AdBlue® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć wilgotną
szmatką.
Jeżeli płyn skrystalizował się, usunąć go przy
użyciu gąbki i gorącej wody.
Ważne: w przypadku uzupełniania
poziomu po awarii spowodowanej
brakiem dodatku AdBlue należy koniecznie
odczekać ok. 5 minut przed włączeniem
zapłonu, nie otwierając drzwi kierowcy, nie
ryglując pojazdu ani nie umieszczając
kluczyka elektronicznego w kabinie.
Włączyć zapłon, odczekać 10 sekund i
uruchomić silnik.
► Wyłączyć zapłon i wyjąć kluczyk ze stacyjki,
aby wyłączyć silnik.


► Obrócić niebieski korek zbiornika płynu
AdBlue® o 1/6obrotu w lewo, a następnie go
wyjąć.
Uzupełnianie płynu
► W przypadku korzystania z pojemnika z
płynem AdBlue®: sprawdzić termin ważności,
przeczytać uważnie instrukcje podane na
etykiecie i przelać zawartość do zbiornika płynu
AdBlue w pojeździe.
► W przypadku korzystania z dystrybutora
płynu AdBlue
®: wsunąć pistolet dystrybutora
i napełnić zbiornik. Przerwać, gdy nastąpi
automatyczne odcięcie dopływu.
Aby nie przepełnić zbiornika płynu AdBlue®:
– Wlać od 10 do 13 l płynu AdBlue® z
pojemnika.
– Nie próbować dalej napełniać zbiornika
po pierwszym automatycznym odcięciu
dopływu w przypadku tankowania na stacji
benzynowej.
Układ wykrywa uzupełnienie płynu AdBlue
® w
przypadku dolania co najmniej 5 l tego płynu.
Jeżeli zbiornik płynu AdBlue® został
całkowicie opróżniony – o czym
informuje komunikat „Dolej AdBlue: rozruch
niemożliwy” – należy wlać co najmniej 5 l
płynu.
Po dolaniu płynu
► Założyć niebieski korek na wlew paliwa i
obrócić go w prawo do oporu (o jednąszóstą
obrotu).
► Zamknąć klapkę wlewu paliwa.
Nie wyrzucać pojemników AdBlue®
razem z odpadkami domowymi.
Wrzucać je do specjalnego pojemnika albo
zwrócić do punktu sprzedaży.

11 0
W razie awarii
Zestaw do prowizorycznej
naprawy opony
Ten zestaw do prowizorycznej naprawy opony
znajduje się w torbie w jednych z przednich
drzwi.


Zestaw zawiera następujące elementy:
– pojemnik A ze środkiem uszczelniającym oraz
z: • przewodem sztywnym B służącym do
napełniania;
• naklejką C z oznaczeniem „50 mph (80
km/h) max.”, którą kierowca musi przykleić w
swoim polu widzenia (na desce rozdzielczej)
po naprawieniu opony;
– skrócona instrukcja obsługi zestawu;
– sprężarka D z manometrem i przyłączami;
– różnego rodzaju elementy pośredniczące.
Naprawianie opon
► Zaciągnąć hamulec postojowy.


► Odkręcić pokrywę zaworu opony, wyciągnąć
wąż do napełniania B i wkręcić pierścień E na
zawór.
► Upewnić się, że przełącznik kompresora F
jest w położeniu 0 (wył.).
► Uruchomić silnik.
► Włóż wtyczkę G do najbliższego gniazda w
pojeździe.
► Uruchom kompresor, przestawiając
przełącznik F w położenie I (wł.).
► Uzupełnij powietrze w oponie aż do
uzyskania ciśnienia 5 barów.
Aby uzyskać dokładniejszy odczyt, zalecane jest
sprawdzenie wartości ciśnienia na manometrze
H przy wyłączonym kompresorze.
► Jeśli ciśnienie wynoszące co najmniej 3
bary nie zostanie osiągnięte w ciągu 5 minut,
odłączyć kompresor od zaworu i gniazda
zasilania, a następnie podjechać pojazdem do
przodu o około 10 metrów, aby rozprowadzić
środek uszczelniający wewnątrz opony.
► Następnie powtórzyć procedurę napełniania:
• Jeśli ciśnienie wynoszące co najmniej 3
bary nie zostanie osiągnięte w ciągu 10
minut, zatrzymać pojazd: opona jest zbyt
mocno uszkodzona i nie da się jej naprawić.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
• Jeśli ciśnienie w oponie osiągnie 5 barów,
natychmiast uruchomić ponownie samochód.
► Prowadzić samochód przez około 10 minut,
a następnie zatrzymać się i ponownie sprawdzić
ciśnienie w oponach.
► Przywrócić prawidłowe ciśnienie zgodnie
z etykietą na słupku po stronie kierowcy i jak
najszybciej skontaktować się z ASO marki
CITROËN lub z warsztatem specjalistycznym.
Zestaw do naprawy opon i wkłady
zamienne są dostępne w ASO marki
CITROËN.
Sprawdzanie i przywracanie
ciśnienia
Sprężarka wchodząca w skład zestawu może
być używana wyłącznie do sprawdzania i
wytwarzania ciśnienia.
