2020 CITROEN C5 AIRCROSS InstruktionsbÖcker (in Swedish)

183
Avtagbar dragkrok med
snabbfäste
Presentation
1.Fästanordning.
2. Skyddslock.
3. Anslutningsuttag.
4. Säkerhetsögla.
5. Avtagbar dragkrok.
6. Ratt för låsning/upplåsning.
7. Säkerhetslås.
8. Referensetikett för nyckel. Släpvagnar med LED-belysning är inte
kompatibla med kabelhärvan på den här
enheten.
Se motsvarande avsnitt för mer
information om tekniska data och
släpvagnsvikten som rör din bil.
För att kunna köra med en
draganordning
under säkra förhållanden,
se motsvarande avsnitt.
A.
Låst läge (de gröna markeringarna i

linje
med varandra): vridreglaget är i kontakt
med dragkroken (ingen spalt).
B. Upplåst läge (den röda markeringen
i linje med den gröna
): vridreglaget är inte
längre i kontakt med dragkroken (spalt på
ca 5 mm).
Före användning
Försäkra dig om att draganordningen är korrekt
monterad genom att kontrollera följande
punkter:
-

d
en gröna markeringen på låsratten är
inpassad med den gröna markeringen på
dragkroken,
-

l
åsratten är i kontakt med draganordningen
(läge A ),
-

s
äkerhetslåset är låst och nyckeln borttagen:
låsratten kan inte längre manövreras,
-

d
ragkroken får inte kunna röra på sig i sin
fästanordning, testa genom att skaka på den
med handen.
Om dragkroken inte är låst kan släpvagnen
kopplas loss, vilket kan resultera i
en olycka.
7
Praktisk information

184
F Låsratten 6 vrids ett kvarts var v moturs,
akta händerna.
F

K
ontrollera att mekanismen har låst på rätt
sätt (läge A ).
F

S
täng låset 7 med nyckeln.
F

T
a alltid ur nyckeln. Nyckeln går inte att ta ur
medan låset är öppet.
F

S
näpp fast skyddet på låset.
Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna
tågvikt.
Det är mycket viktigt att maximal tillåten
last inte överskrids på släpvagnen. Om
den överskrids kan enheten kopplas
loss från bilen, vilket medför en påtaglig
olycksrisk.
Kontrollera att släpvagnens belysning
fungerar korrekt.
Kontrollera strålkastarinställningen innan
du kör iväg.
Se motsvarande avsnitt för mer
information om Inställning av
strålkastarnas vinkel
.
Efter användning
När du kör utan draganordning eller
släpvagn ska kulan tas bort och
skyddslocket skjutas in i


fästanordningen
för att inte skymma nummerplåten eller
belysningen.Montering av draganordningen
F För in änden på draganordningen 5 i fästanordningen 1 och tryck
draganordningen uppåt. Låsningen sker
automatiskt.
F

T
a bort skyddslocket 2 under bakre
stötfångaren från fästanordningen 1 .
Praktisk information

185
F Ta bort skyddskåpan från draganordningen.
F F äst släpvagnen på draganordningen.
F

F
äst släpvagnens vajer i

säkerhetsöglan
4
på fästanordningen.
F

S
änk ned släpvagnskablagets uttag 3 för att
placera det i
läge.
F

F
ör in släpvagnskontakten och vrid den
ett kvarts var v för att ansluta kontakten till
uttaget 3
på fästanordningen.
Demontering av draganordningen
F Vrid kontakten ett kvarts var v och dra i den
för att lossa kontakten från uttaget 3 på
fästanordningen.
F

L
yft släpvagnskablagets uttag 3 åt höger
igen för att hålla det ur vägen.
F

L
ossa släpvagnens vajer från
säkerhetsöglan 4
på fästanordningen.
F

L
ossa släpvagnen från draganordningen.
F

S
ätt tillbaka skyddskåpan på
draganordningen.
F

T
a bort skyddet från låset och tryck fast det
på nyckeln.
F

T
a bort draganordningen från
fästanordningen 1 .
F

S
läpp ratten. Den stannar automatiskt i det
upplåsta läget (läge B ).
F

F
ör in nyckeln i låset 7
.
F
Ö
ppna låset med nyckeln.
F
H
åll dragkroken 5 med ena handen och vrid
ratten 6
med andra handen medurs till fullt
utslag. Släpp inte ratten.
Underhåll
För att anordningen ska fungera korrekt måste
dragkroken och dess fästanordning vara rena.
Innan du tvättar bilen med högtryckstvätt ska
du ta bort dragkroken och fästa skyddspluggen
på fästanordningen.
Fäst den medföljande etiketten nära
fästanordningen eller i


bagageutrymmet
så att den syns bra.
Eventuella reparationer på dragkroken ska
utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
F

S
ätt tillbaka skyddslocket 2 på
fästanordningen 1 .
F
F
ör vara draganordningen i dess påse och
utsätt den inte för smuts och stötar.
7
Praktisk information

186
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån
i


batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Snökedjor
Använd snökedjor vid
vinterförhållanden för bättre
väggrepp och styrbarhet vid
inbromsning.
Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Vi ber dig följa de specifika bestämmelser
som gäller i


varje land vid användning
av snökedjor och respektera den högsta
tillåtna hastigheten.
Monteringstips
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

B
örja köra försiktigt och kör en kort stund,
utan att överskrida 50
km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning
i


batteriet.
Efter att motorn stängts av kan du
fortfarande, under en sammanlagd tid om
högst cirka 40
minuter, använda funktioner
som t.ex. bilradio- och telematiksystemet,
vindrutetorkare, halvljusen och taklamporna.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i


standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i
cirka 10 minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna omgående,
startar du motorn och låter den vara i
gång:
-

m
indre än 10 minuter, för att kunna använda
utrustningen i
cirka 5 minuter, Det går inte att starta motorn med ett
urladdat batteri.
Se motsvarande avsnitt för mer
information om 12


V-batteriet
.
-
m
er än 10 minuter, för att kunna använda
utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Praktisk information

187

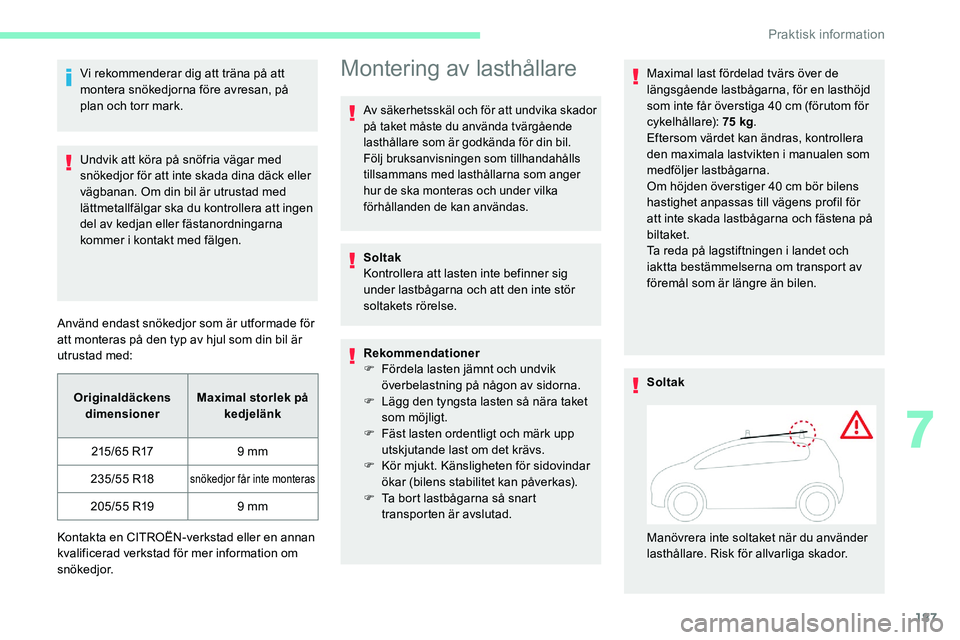

Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck eller
vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen
del av kedjan eller fästanordningarna
kommer i kontakt med fälgen.
Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med: Originaldäckens dimensioner Maximal storlek på
kedjelänk
215/65


R17 9
mm
235/55


R18
snökedjor får inte monteras
205/55 R19 9 mm
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för mer information om
snökedjor.
Montering av lasthållare
Av säkerhetsskäl och för att undvika skador
på taket måste du använda tvärgående
lasthållare som är godkända för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna som anger
hur de ska monteras och under vilka
förhållanden de kan användas.
Soltak
Kontrollera att lasten inte befinner sig
under lastbågarna och att den inte stör
soltakets rörelse.
Rekommendationer
F

F
ördela lasten jämnt och undvik
överbelastning på någon av sidorna.
F

L
ägg den tyngsta lasten så nära taket
som möjligt.
F

F
äst lasten ordentligt och märk upp
utskjutande last om det krävs.
F

K
ör mjukt. Känsligheten för sidovindar
ökar (bilens stabilitet kan påverkas).
F

T
a bort lastbågarna så snart
transporten är avslutad. Maximal last fördelad tvärs över de
längsgående lastbågarna, för en lasthöjd
som inte får överstiga 40
cm (förutom för
cykelhållare): 75

kg
.
Eftersom värdet kan ändras, kontrollera
den maximala lastvikten i

manualen som
medföljer lastbågarna.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Soltak
Manövrera inte soltaket när du använder
lasthållare. Risk för allvarliga skador.
7
Praktisk information

188
Motorhuv
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det utvändiga
reglaget och stöttan om motorn är varm
(risk för brännskada) och använd det
skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar
i
f
läktbladen.
Öppna
F Öppna vänstra framdörren.
Före alla ingrepp under motorhuven ska Stop
& Start-systemet kopplas ur för att undvika
risker för personskador som kan uppstå om
START-läget aktiveras automatiskt.
F Dra i handtaget nedtill i dörröppningen mot
dig.
Version utan takrelingar
Lastbågarnas fäste innefattar ett stag som ska
fästas i hålet på respektive fästpunkt.
Version med takrelingar
Lastbågarna ska fästas på takrelingarna vid de
ingraverade märkena på takrelingarna.
Vid monteringen ska lastbågarna enbart fästas
i

de fyra fästpunkterna på takramen. Dessa
punkter döljs av bildörrarna när de är stängda.
Praktisk information

189
F Lyft reglaget och lyft upp huven.
F
T
a loss stöttan ur sitt fäste och placera
den i
stödpunkten, så att motorhuven hålls
öppen.
Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt spärrad
På grund av den elektriska utrustning som
finns i
motorrummet rekommenderar vi dig
att i
möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.).
Motorrummet
De här motorerna är exempel som ges som
vägledning.
Placeringen av följande delar kan variera:
-


Luftfilter.
-


Oljemätsticka.
-


Oljepåfyllningslock.
-


Handpump.
-


Luftningsskruv.
Bensinmotor
Dieselmotor
1. Behållare för spolarvätska.
2. Behållare för kylarvätska.
3. Behållare för bromsvätska.
4. Batteri/säkringar. Dieselsystemet fungerar under mycket
högt tryck.
Alla ingrepp på denna krets får enbart
utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
5.
Separat jordpunkt (-).
6. Säkringsbox.
7. Luftfilter.
8. Påfyllning av motorolja.
9. Oljemätsticka.
10. Handpump*
11. Luftningsskruv*.
*
B
eroende på motor.
Kontroll av nivåer
Kontrollera alla följande nivåer regelbundet
i
enlighet med biltillverkarens serviceschema.
Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
7
Praktisk information

190
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .A = MA X
B = MIN
Tekniska specifikationer – Motorolja
Före påfyllning av olja eller oljebyte ska
du kontrollera att motoroljan passar bilens
motor och uppfyller tillverkarens krav.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
F
H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
Star ta aldrig motorn om nivån är:
-

Ö
ver märket A
, kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
-
U
nder märket B
, fyll på motorolja
omedelbart.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i
långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings-
eller kylarvätska i avlopp eller på marken.
Töm gammal olja i
en av för det ändamålet
avsedda behållarna som du hittar hos
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Motorolja
Nivåkontrollen utförs antingen
med oljenivåindikatorn på
instrumentpanelen med tändningen
på (om bilen är utrustad med en
elektrisk nivågivare) eller med
oljemätstickan.
Bilen ska vara parkerad på plan mark och motorn
ska ha varit avstängd i mer än 30 minuter.
Det är normalt att fylla på olja mellan
två servicetillfällen (eller oljebyten). Vi
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5
000:e km.
För att bibehålla motorns och
avgasreningens tillförlitlighet ska du aldrig
använda tillsatser i


motoroljan.
Praktisk information
