Parkeringssensorer
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp.
Parkeringssensorer bak
Systemet aktiveras så fort du lägger
i
backväxeln.
Aktiveringen bekräftas av en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
Ljudassistans
Funktionen signalerar att det finns hinder både
i sensorernas avkänningsområde.
Avståndsindikeringen sker i


form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Justera ljudsignalen
Grafisk indikering
Funktionen använder sensorer i stötfångaren
för att detektera avståndet till olika hinder
(fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Tryck på denna knapp på versioner
med CITROËN Connect Radio för
att öppna fönstret för inställning av
ljudsignalvolym.Funktionen kompletterar ljudsignalen genom
visning av segment på skärmen som rör sig
allt närmare bilen (vit färg: hinder på längst
avstånd; orange färg: hinder på nära håll; röd
färg: hinder på mycket nära håll).
I positionen närmast hindret visas symbolen för
"fara" på skärmen.
Parkeringssensorer fram
I tillägg till parkeringssensorerna bak, kan
även hinder framför bilen detekteras av
parkeringssensorer fram i


hastigheter under
10


km/h.
Parkeringssensorerna fram stängs av om
bilen stannar i
mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger 10
km/h.
6
Körning

168
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret i förhållande till bilen,
framför eller bakom.
Stäng av/aktivera
Funktionen inaktiveras och aktiveras
via menyn Driving /Vehicle
(körning/fordon) på pekskärmen.
Funktionens läge sparas i


minnet när
tändningen slås ifrån.
Parkeringssensorerna bak inaktiveras
automatiskt om en släpvagn eller en
cykelhållare ansluts till en dragkrok som
har installerats i


enlighet med tillverkarens
rekommendationer.
I detta fall visas konturen av en släpvagn
bakom fordonet på bilden. Parkeringssensorerna kopplas ur medan
Automatisk parkeringshjälp-funktionen mäter
storleken på den lediga parkeringsfickan.
Se motsvarande avsnitt för mer information om
Automatisk parkeringshjälp
.Funktionsbegränsningar
Fordonets lutning om bagagerummet är
överfullt kan störa avståndsmätningen.
Funktionsfel
Om ett funktionsfel uppstår vid
iläggning av backväxeln, tänds
en av dessa varningslampor på
instrumentpanelen, ett meddelande
visas och en ljudsignal hörs (kort
p i p).
Om felfunktionen uppkommer
medan parkeringsassistansen
används inaktiveras funktionen.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemet.
Backkamera - "360 Vision,
3 60

graderskameravy uppifrån "
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp .
Med motorn igång, kan du med dessa system
visa vyer av omgivningen närmast bilen på
pekskärmen med hjälp av en kamera för
Backkamera och två kameror för "360
Vision,
360


graderskameravy uppifrån ".
Körning

169
Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-


standardvy,
-

1
80° vy,
-

i
nzoomad vy. F

T
ryck på knappen som sitter i nedre vänstra
hörnet på pekskärmen.
F
V
älj en typ av vy:
• "
Vy Standard ",
• "
180° view ",
• "
Vy Zoom ",
• "
AUTO view ".
Visningen uppdateras omedelbart till den valda
typen av vy.
Funktionens inställning sparas inte när
tändningen stängs av.
FunktionsprincipSkärmen är uppdelad i två delar: till vänster
f inns en vy beroende av sammanhang, till
höger en vy av bilen och närområdet uppifrån.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
AUTO-läget är aktiverat som standard.
I detta läge väljer systemet den bästa
vyn (standard eller zoom) beroende på
informationen från parkeringssensorerna.
Du kan när som helst under manövern ändra
typ av vy. En eller två kameror används för att detektera
omgivningen medan bilen körs med låg
hastighet
En bild ovanifrån av omgivningen återskapas
(visas mellan blå ramar) i realtid medan du
manövrerar bilen.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i
närheten.Med "360
Vision, 360 graderskameravy
uppifrån " rekonstrueras vyn via de två
kamerorna, såväl vid körning framåt som vid
backning.
När funktionen är aktiverad är det möjligt att
vyn uppifrån inte visas. Om systemet aktiveras
när bilen redan har körts kan vyn uppifrån visas
fullständigt.Backkamera
Sikt bakåt
Bilden raderas automatiskt om bilen står
parkerad för länge.
Aktivera kameran som sitter i
närheten av
nummerskyltbelysningen genom att lägga
i
backväxeln och inte överskrida 10 km/h.
Funktionen inaktiveras:
-

a
utomatiskt vid hastigheter över cirka
10


km/h,
-
a

utomatiskt när bakluckan öppnas,
6
Körning

170
StandardvyInzoomad vy
Hindren kan förefalla befinna sig längre
bort än i
verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
AUTO-läget- när backväxeln läggs ur (bilden fortsätter att visas i 7 sekunder),
-

g
enom att du trycker på den vita pilen i övre
vänstra hörnet på pekskärmen.
Området bakom bilen visas på skärmen.
De blå linjerna 1
representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2
ett avstånd på 30 cm och
de två blå linjerna 3
och 4 ett avstånd på 1 m
respektive 2
m.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i
dess närmaste omgivning för att
bilen ska kunna manövreras i


förhållande till
omgivande hinder.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder i
nivå med den röda
linjen (mindre än 30
cm) under manövern,
med hjälp av sensorerna som sitter på bakre
stötfångaren.
Körning

171

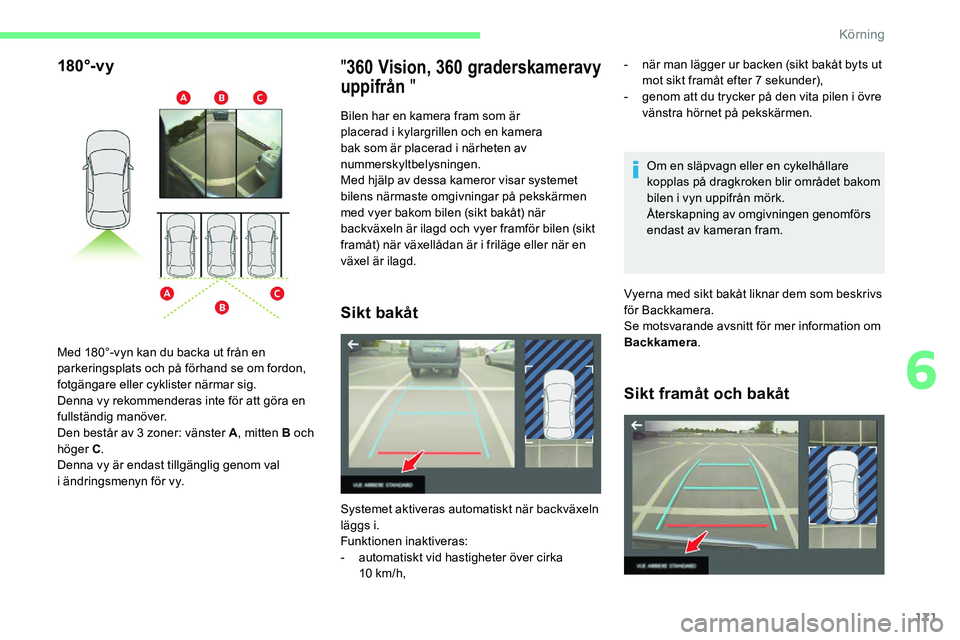

180°-v y"360 Vision, 360 g raderskameravy
uppifrån "
Bilen har en kamera fram som är
placerad i
kylargrillen och en kamera
bak som är placerad i
närheten av
nummerskyltbelysningen.
Med hjälp av dessa kameror visar systemet
bilens närmaste omgivningar på pekskärmen
med vyer bakom bilen (sikt bakåt) när
backväxeln är ilagd och vyer framför bilen (sikt
framåt) när växellådan är i


friläge eller när en
växel är ilagd.
Sikt bakåt
Om en släpvagn eller en cykelhållare
kopplas på dragkroken blir området bakom
bilen i
vyn uppifrån mörk.
Återskapning av omgivningen genomförs
endast av kameran fram.
Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3

zoner: vänster A , mitten B och
höger C .
Denna vy är endast tillgänglig genom val
i


ändringsmenyn för vy. Systemet aktiveras automatiskt när backväxeln
läggs i.
Funktionen inaktiveras:
-

a

utomatiskt vid hastigheter över cirka
10


km/h, -

n
är man lägger ur backen (sikt bakåt byts ut
mot sikt framåt efter 7 sekunder),
-

g
enom att du trycker på den vita pilen i övre
vänstra hörnet på pekskärmen.
Vyerna med sikt bakåt liknar dem som beskrivs
för Backkamera.
Se motsvarande avsnitt för mer information om
Backkamera .
Sikt framåt och bakåt
6
Körning

172
F Välj "Panoramic visual aid ".
Läget AUTO visas som standard, med vyn
framåt om växellådan är i
friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
Funktionen inaktiveras:
-

a
utomatiskt vid en hastighet över cirka
30
km/h (bilden försvinner tillfälligt från och
med 20
km/h),
-

g
enom att du trycker på den vita pilen i övre
vänstra hörnet på pekskärmen.
Standardvy Inzoomad vy
Hindren kan förefalla befinna sig längre
bort än i
verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna fram och bak
kompletterar informationen om bilens
omgivning.
AUTO-läget
Med motorn igång i en hastighet
u nder 20 km/h aktiveras systemet
via menyn Driving/Vehicle på
pekskärmen: De blå linjerna 1
representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2
ett avstånd på 30 cm och
de två blå linjerna 3
och 4 ett avstånd på 1 m
respektive 2
m.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.
Området framför bilen visas på skärmen. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
framför bilen i
dess närmaste omgivning för att
bilen ska kunna manövreras i


förhållande till
omgivande hinder.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.Läget aktiveras som standard.
I det automatiska läget växlas vyn framåt
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder under manövern.
Detektering sker med hjälp av sensorerna på
främre stötfångaren.
Körning

173
180°-v y
Med 180°-vyn kan du köra framåt ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3 zoner: vänster A , mitten B och
höger C .
Denna vy är endast tillgänglig genom val
i


ändringsmenyn för vy.
Park Assist
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp .
Systemet används för aktiv parkeringshjälp:
det känner av en P-plats och styr bilen för att
parkera.
Med manuell växellåda och automatlåda styr
föraren gaspedalen, bromsarna och växlarna.
När bilen parkeras eller ska köra iväg från
en parkeringsplats ger systemet audiovisuell
information till föraren så att manövern ska
kunna utföras på ett säkert sätt. Flera manövrer
kan behövas.
Föraren kan när som helst ta tillbaka kontrollen
över styrningen genom att gripa tag i
ratten.
I vissa fall kan sensorerna inte detektera
små hinder som befinner sig i
deras döda
vinklar.
Park Assist kan inte användas när motorn
är avstängd. A.
Fickparkering.
B. Köra ut från en parkeringsficka.
C. Parkering sida vid sida.
Vid manövrering svänger ratten snabbt.
Håll inte i
ratten och placera inte händerna
mellan rattens ekrar.
Kontrollera att det inte finns föremål
i
närheten av ratten som kan dras med vid
manövreringen (lösa kläder, halsdukar,
slipsar etc). Risk för personskador.
Park Assist hjälper föraren med följande
parkeringsmanövrer:
När Park Assist aktiveras, förhindrar
funktionen att STOP-läget för Stop &
Start aktiveras. Om Park Assist aktiveras
i
STOP-läget startas motorn om.
6
Körning

174
Park Assist styr servostyrningen under
max. 4 parkeringscykler. Funktionen
inaktiveras efter dessa 4
cykler. Om du
känner att bilen inte står korrekt parkerad
ska du ta över styrningen och slutföra
manövern.
Manöversekvensen och köranvisningar
visas på pekskärmen.
Kontrollera alltid omgivningen innan du
påbörjar parkeringsmanövern. Parkeringssensorerna går inte att använda
under uppmätningen av lediga P-platser.
De aktiveras senare under manövrerna
för att varna dig om din bil närmar sig
ett hinder: ljudsignalen blir kontinuerlig
när avståndet till hindret är mindre än
30


centimeter.
Om du har kopplat ur
parkeringssensorerna kommer de
automatiskt att återaktiveras under den
assisterade manövreringen.
När Park Assist aktiveras så kopplas
Dödavinkeln-varnare ur.
Vid parkering eller när du kör ut från
en parkeringsplats kan funktionerna
Backkamera - "360
Vision,
360
graderskameravy uppifrån " slås
på. Dessa funktioner ger möjlighet till
en bättre översikt över området runt
bilen genom att visa kompletterande
information på pekskärmen.
Se motsvarande avsnitt för mer
information om funktionerna Backkamera
- " 360
Vision, 360 graderskameravy
uppifrån ".Beskrivning av funktionen
Få hjälp att fickparkera
F När du vill parkera väljer du
"Park Assist " i menyn Vehicle/
Driving på pekskärmen för att
aktivera funktionen.
Denna kontrollampa tänds
i instrumentpanelen för att bekräfta
att funktionen är aktiverad om bilen är
utrustad med digital instrumentpanel.
F Begränsa hastigheten till högst 20 km/h
och välj " Enter parallel parking space " på
skärmen.
Assistansen är aktiverad: när
denna symbol visas tillsammans
med en fartgräns betyder det
att styrinrättningen styrs av
systemet. Rör inte ratten.
Assistansen är inaktiverad: när
denna symbol visas betyder det
att styrinrättningen inte längre
styrs av systemet. Ta tillbaka
kontrollen över styrningen.
När det gäller fickparkering indikerar inte
systemet P-platser som är klart mindre
eller större än bilen.
Körning
