DATOS TÉCNICOS
DATOS DE IDENTIFICACIÓN .......................................................................... 120
PLACA RESUMEN DE DATOS DE IDENTIFICACIÓN ......................... 120
NÚMERO DEL BASTIDOR ................................................................................. 121
PLACA DE IDENTIFICACIÓN DE LA PINTURA
DE LA CARROCERÍA ............................................................................................121
MARCADO DEL MOTOR ....................................................................................121
MOTOR ....................................................................................................................... 122
RUEDAS ...................................................................................................................... 123
DIMENSIONES ....................................................................................................... 127
PESOS .........................................................................................................................128
REPOSTADOS ........................................................................................................ 129
FLUIDOS Y LUBRICANTES ..............................................................................130
PRESTACIONES .................................................................................................... 132
CONSUMO DE COMBUSTIBLE ...................................................................... 132
EMISIONES DE CO
2............................................................................................. 133
DISPOSICIONES PARA EL TRATAMIENTO DEL
VEHÍCULO AL FINAL DE SU CICLO DE VIDA ......................................... 134
Toda la información útil para entender cómo está hecho y cómo
funciona el vehículo está contenida en este capítulo y explicada
con datos y tablas. Para el amante de la mecánica, el técnico
o simplemente para quien quiera conocer
mejor su vehículo.

DATOS TÉCNICOS
120
DATOS DE IDENTIFICACIÓN
Los datos de identificación del vehículo
son:
❒ Placa resumen de los datos de
identificación;
❒ Marcado del bastidor;
❒ Placa de identificación de la pintura
de la carrocería;
❒ Marcado del motor.

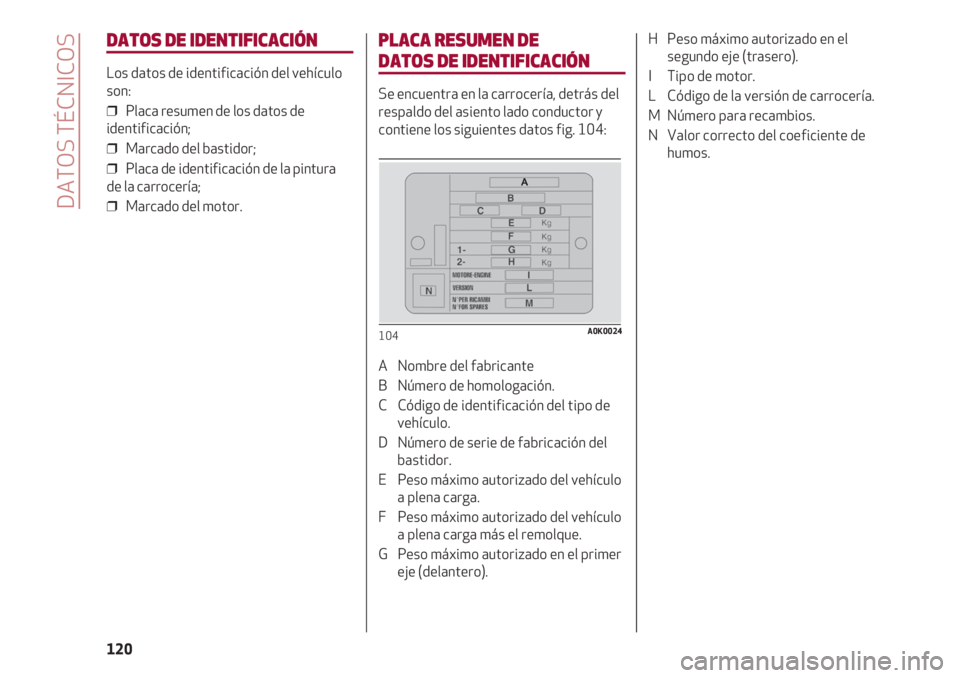

PLACA RESUMEN DE
DATOS DE IDENTIFICACIÓN
Se encuentra en la carrocería, detrás del
respaldo del asiento lado conductor y
contiene los siguientes datos fig. 104:
A Nombre del fabricante
B Número de homologación.
C Código de identificación del tipo de
vehículo.
D Número de serie de fabricación del
bastidor.
E Peso máximo autorizado del vehículo
a plena carga.
F Peso máximo autorizado del vehículo
a plena carga más el remolque.
G Peso máximo autorizado en el primer
eje (delantero).
104A000@B
H Peso máximo autorizado en el
segundo eje (trasero).
I Tipo de motor.
L Código de la versión de carrocería.
M Número para recambios.
N Valor correcto del coeficiente de
humos.

121
NÚMERO DE BASTIDOR
Se encuentra en el salpicadero, al final del
parabrisas fig. 105.
Marcado
El marcado 1 fig. 106 está grabado
sobre la plataforma del habitáculo, cerca
del asiento del lado del pasajero.
El marcado comprende: tipo de vehículo y
número de serie de fabricación del
bastidor.
105A0L0158
106A0L0089
PLACA DE IDENTIFICACIÓN DE
LA PINTURA DE LA
CARROCERÍA
Se encuentra debajo del portón trasero y
muestra los siguientes datos fig. 107:
A Fabricante de la pintura.
B Denominación del color.
C Código del color.
D Código del color para retoques o para
volver a pintar el vehículo.
107A0L0090
MARCADO DEL MOTOR
Está grabado en el bloque de cilindros y
muestra el tipo y el número de serie de
fabricación.

DATOS TÉCNICOS
122
CARACTERÍSTICAS PRINCIPALES1750 Turbo Gasolina
Código tipo 960A1000
Ciclo Ocho
Número y posición cilindros 4 en línea
Diámetro y carrera pistones (mm) 83 x 80,5
Cilindrada total (cm3
) 1742
Relación de compresión 9,25 ± 0,25
Potencia máxima (CEE) (kW) 177 (*)
Potencia máxima (CEE) (CV) 240
- régimen correspondiente (rpm) 6000
Par máximo (CEE) (Nm) 350 (*)
Par máximo (CEE) (kgm) 35,7
- régimen correspondiente (rpm) 2100 ÷ 4000
Bujías de encendido NGK ILKAR7D6G
Combustible Gasolina ecológica sin plomo 98 RON o 95 RON (Especificación EN228)
(*) Valores que se obtienen utilizando gasolina sin plomo a 98 RON.
MOTOR

123
RUEDAS
LLANTAS Y NEUMÁTICOS EN DOTACIÓN
133))
Llantas Neumáticos en dotación Neumáticos para la nieve
Neumáticos delanteros 7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S 7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Neumáticos traseros 8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S 8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Las cadenas de nieve de reducido tamaño, con saliente máximo respecto al perfil del neumático de 7 mm, solo se pueden instalar en los neumáticos
traseros 235/40 R18.
Los neumáticos traseros 235/35 R19 no pueden llevar cadenas.
133)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no superar la
velocidad máxima correspondiente al índice de velocidad utilizado.
ATENCIÓN

DATOS TÉCNICOS
124
PRESIÓN DE INFLADO EN FRÍO (bar)
Neumáticos en dotación Presión de inflado (bar)
Neumáticos delanteros 205/45 R17 88Y XL 1.8 205/40 R18 86Y XL 1.8
Neumáticos traseros 235/40 R18 95Y XL 2.0 235/35 R19 91Y XL 2.0
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado.
Controlar de todos modos el valor correcto con el neumático frío.
Con neumáticos para la nieve, el valor de la presión tiene que ser +0,2 bar con respecto al valor prescrito para los neumáticos en dotación.
Si es necesario elevar el vehículo, consultar el apartado “Elevación del vehículo” en el capítulo “Mantenimiento y Cuidado”.
NEUMÁTICOS PARA LA NIEVE
Utilizar neumáticos para la nieve de las mismas dimensiones que los neumáticos normales del vehículo: la Red de Asistencia Alfa
Romeo dedicada sabrá recomendar la elección del neumático más adecuado según el uso.
Utilizar estos neumáticos sólo cuando el firme está helado o nevado.
En tales condiciones, se recomienda seleccionar la modalidad “All Weather” del sistema Alfa DNA.
En lo que concierne al tipo de neumático para la nieve que se debe utilizar, a la presión de inflado y a las características
correspondientes, seguir escrupulosamente lo descrito en este apartado.
134)
Las características de estos neumáticos en firmes con bajo agarre, se reducen considerablemente cuando la profundidad de la banda
de rodadura es inferior a 4 mm. En este caso, es necesario sustituirlos.
Las características específicas de los neumáticos para la nieve hacen que, en condiciones climáticas normales y con asfalto seco o en
caso de recorridos largos en autopistas, sus prestaciones sean inferiores a las de los neumáticos de serie.
Es necesario por tanto limitar su uso a las prestaciones para las que han sido homologados.

125
ADVERTENCIA Utilizando neumáticos para la nieve con un índice de velocidad máxima inferior al que puede alcanzar el vehículo
(aumentado en un 5%), colocar bien visible dentro del habitáculo un indicador de precaución que señale la velocidad máxima
permitida para los neumáticos de invierno (como establece la Directiva CE).
Montar en todas las ruedas neumáticos de la misma marca, para garantizar una mayor seguridad durante la marcha, en las frenadas y
una buena maniobrabilidad. ES conveniente no invertir el sentido de rotación de los neumáticos.
Para obtener más detalles sobre las modalidades correctas de elevación del vehículo, consultar “Elevación del vehículo” en el capítulo
“Mantenimiento y Cuidado”.
Por lo tanto, es necesario limitar su uso a las prestaciones para las cuales han sido homologados.
ADVERTENCIA Utilizando neumáticos para la nieve con un índice de velocidad máxima inferior al que puede alcanzar el vehículo
(aumentado en un 5%), colocar bien visible dentro del habitáculo un indicador de precaución que señale la velocidad máxima
permitida para los neumáticos de invierno (como establece la Directiva CE).
Montar en todas las ruedas neumáticos de la misma marca, para garantizar una mayor seguridad durante la marcha, en las frenadas y
una buena maniobrabilidad. ES conveniente no invertir el sentido de rotación de los neumáticos.
Para obtener más detalles sobre las modalidades correctas de elevación del vehículo, consultar “Elevación del vehículo” en el capítulo
“Mantenimiento y Cuidado”.
134)La velocidad máxima del neumático para la nieve con indicación “Q” no debe superar los 160 km/h, con indicación “T” no debe superar los
190 km/h, con indicación “H” no debe superar los 210 km/h, siempre respetando las normas vigentes del Código de circulación.
ATENCIÓN

DATOS TÉCNICOS
126
CADENAS DE NIEVE
Las cadenas de nieve de reducido tamaño, con saliente máximo respecto al perfil del neumático de 7 mm, solo se pueden instalar en
los neumáticos traseros 235/40 R18.
El uso de cadenas para la nieve está sujeto a las normas vigentes en cada país. Las cadenas de nieve se deben colocar sólo en los
neumáticos de las ruedas traseras (ruedas motrices).
Los neumáticos traseros 235/35 R19 no pueden llevar cadenas.
Comprobar la tensión de las cadenas para la nieve después de haber recorrido unas decenas de metros.
27)
27)Con las cadenas montadas, mantener una velocidad moderada; no superar los 50 km/h de velocidad (o valor equivalente en millas). Evitar
los baches, no subir a los bordillos o aceras ni recorrer largos trayectos en carreteras sin nieve para no dañar el vehículo y el firme de carretera.
ADVERTENCIA
