2020 Abarth 500 Instrukcja obsługi (in Polish)

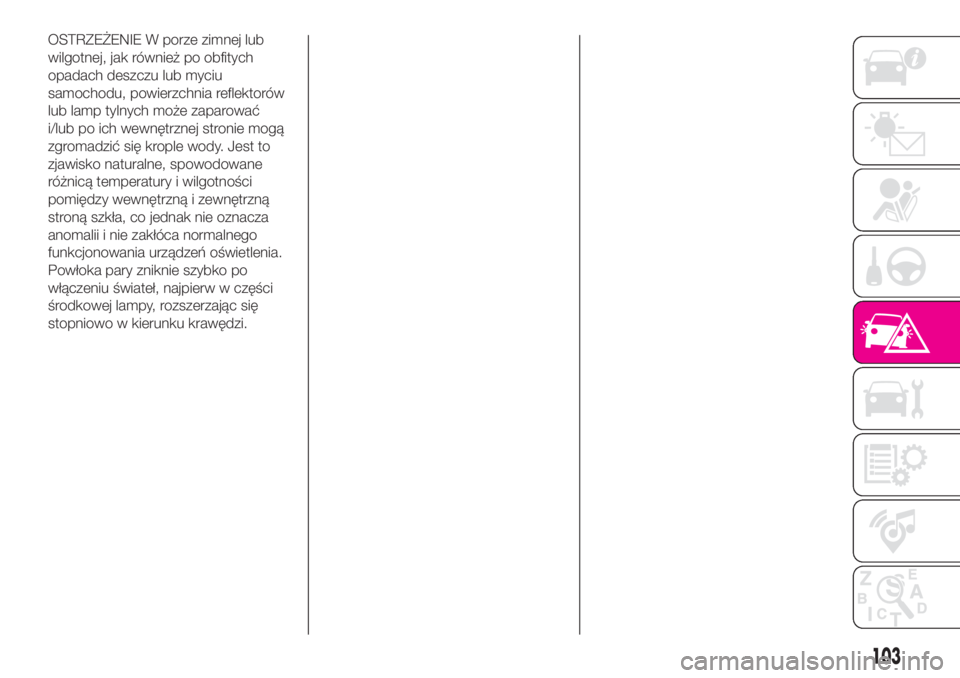

OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować
i/lub po ich wewnętrznej stronie mogą
zgromadzić się krople wody. Jest to
zjawisko naturalne, spowodowane
różnicą temperatury i wilgotności
pomiędzy wewnętrzną i zewnętrzną
stroną szkła, co jednak nie oznacza
anomalii i nie zakłóca normalnego
funkcjonowania urządzeń oświetlenia.
Powłoka pary zniknie szybko po
włączeniu świateł, najpierw w części
środkowej lampy, rozszerzając się
stopniowo w kierunku krawędzi.
103

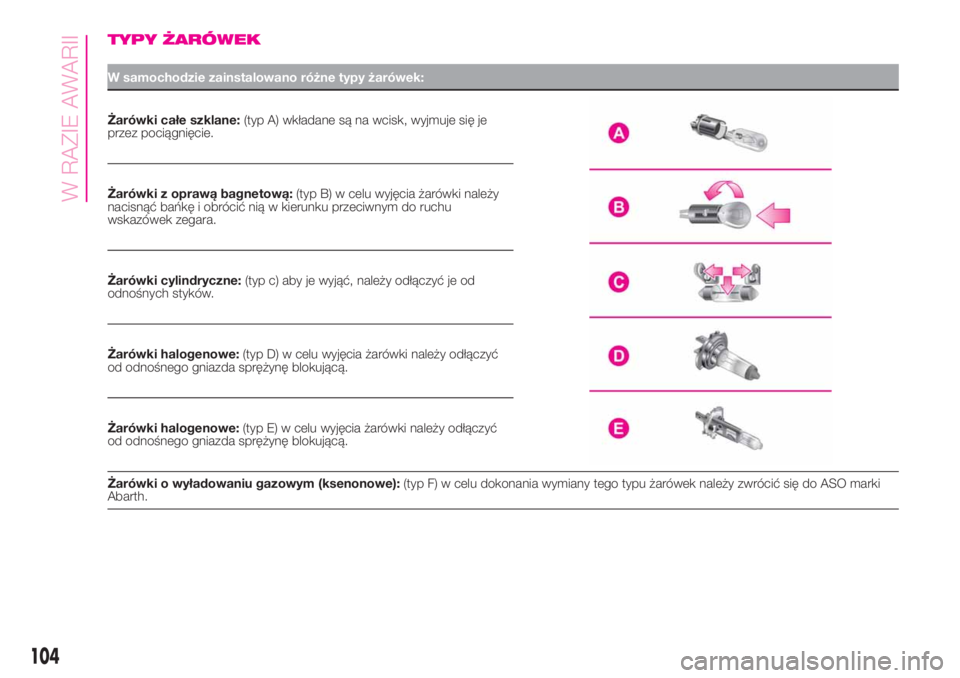

TYPY ŻARÓWEK
W samochodzie zainstalowano różne typy żarówek:
Żarówki całe szklane:(typ A) wkładane są na wcisk, wyjmuje się je
przez pociągnięcie.
Żarówki z oprawą bagnetową:(typ B) w celu wyjęcia żarówki należy
nacisnąć bańkę i obrócić nią w kierunku przeciwnym do ruchu
wskazówek zegara.
Żarówki cylindryczne:(typ c) aby je wyjąć, należy odłączyć je od
odnośnych styków.
Żarówki halogenowe:(typ D) w celu wyjęcia żarówki należy odłączyć
od odnośnego gniazda sprężynę blokującą.
Żarówki halogenowe:(typ E) w celu wyjęcia żarówki należy odłączyć
od odnośnego gniazda sprężynę blokującą.
Żarówki o wyładowaniu gazowym (ksenonowe):(typ F) w celu dokonania wymiany tego typu żarówek należy zwrócić się do ASO marki
Abarth.
104
W RAZIE AWARII

Żarówki
Użycie Typ Moc Rysunek odn.
Światła drogowe H7 55W D
Światła mijania H7 55W D
Światła mijania typu ksenonowego (zależnie od
wyposażenia)D1S 35W F
Światła pozycyjne przednie/światła do jazdy dziennej LED/W21W 21W A
Kierunkowskazy przednie PY24W 24W B
Kierunkowskazy boczne W5W 5W A
Kierunkowskazy tylne PY2IW 2IW B
Pozycyjne tylne/Stop P21/5W 5/21W B
Światło cofania W16W 16W B
Tylne światła przeciwmgłowe W16W 16W B
Lampa sufitowa środkowa C5W 5W C
Lampka w daszku przeciwsłonecznym po stronie
pasażeraC5W 5W C
Lampa oświetlenia bagażnika W5W 5W A
Podświetlenie tablicy rejestracyjnej C5W 5W C
Przednie światła przeciwmgłowe HI 55W E
Dodatkowe światło stop (3. światło stop) W5W 5W A
105

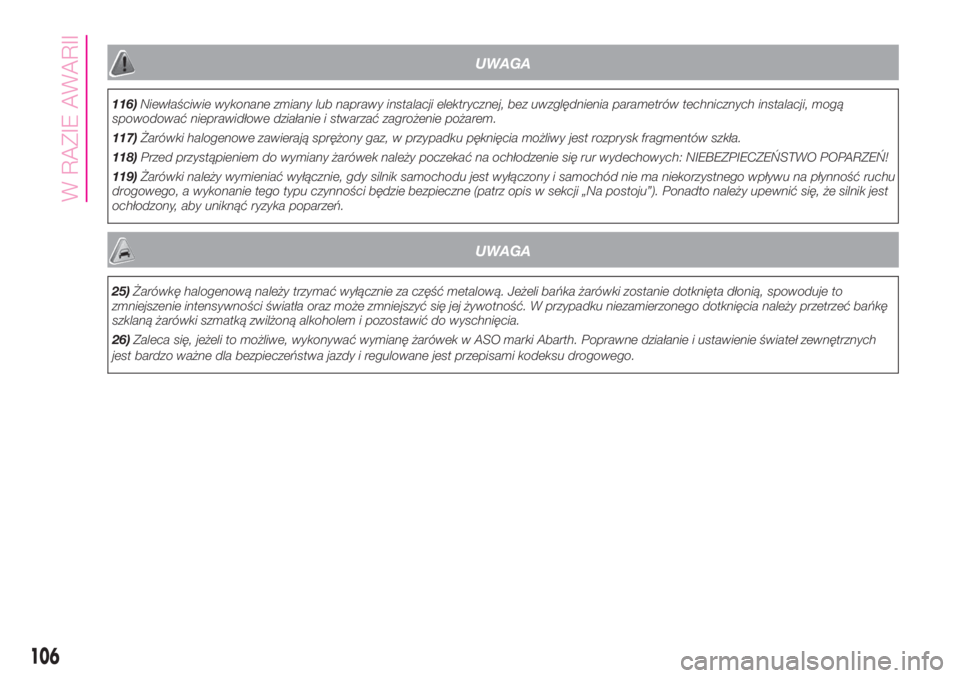

UWAGA
116)Niewłaściwie wykonane zmiany lub naprawy instalacji elektrycznej, bez uwzględnienia parametrów technicznych instalacji, mogą
spowodować nieprawidłowe działanie i stwarzać zagrożenie pożarem.
117)Żarówki halogenowe zawierają sprężony gaz, w przypadku pęknięcia możliwy jest rozprysk fragmentów szkła.
118)Przed przystąpieniem do wymiany żarówek należy poczekać na ochłodzenie się rur wydechowych: NIEBEZPIECZEŃSTWO POPARZEŃ!
119)Żarówki należy wymieniać wyłącznie, gdy silnik samochodu jest wyłączony i samochód nie ma niekorzystnego wpływu na płynność ruchu
drogowego, a wykonanie tego typu czynności będzie bezpieczne (patrz opis w sekcji „Na postoju”). Ponadto należy upewnić się, że silnik jest
ochłodzony, aby uniknąć ryzyka poparzeń.
UWAGA
25)Żarówkę halogenową należy trzymać wyłącznie za część metalową. Jeżeli bańka żarówki zostanie dotknięta dłonią, spowoduje to
zmniejszenie intensywności światła oraz może zmniejszyć się jej żywotność. W przypadku niezamierzonego dotknięcia należy przetrzeć bańkę
szklaną żarówki szmatką zwilżoną alkoholem i pozostawić do wyschnięcia.
26)Zaleca się, jeżeli to możliwe, wykonywać wymianę żarówek w ASO marki Abarth. Poprawne działanie i ustawienie świateł zewnętrznych
jest bardzo ważne dla bezpieczeństwa jazdy i regulowane jest przepisami kodeksu drogowego.
106
W RAZIE AWARII

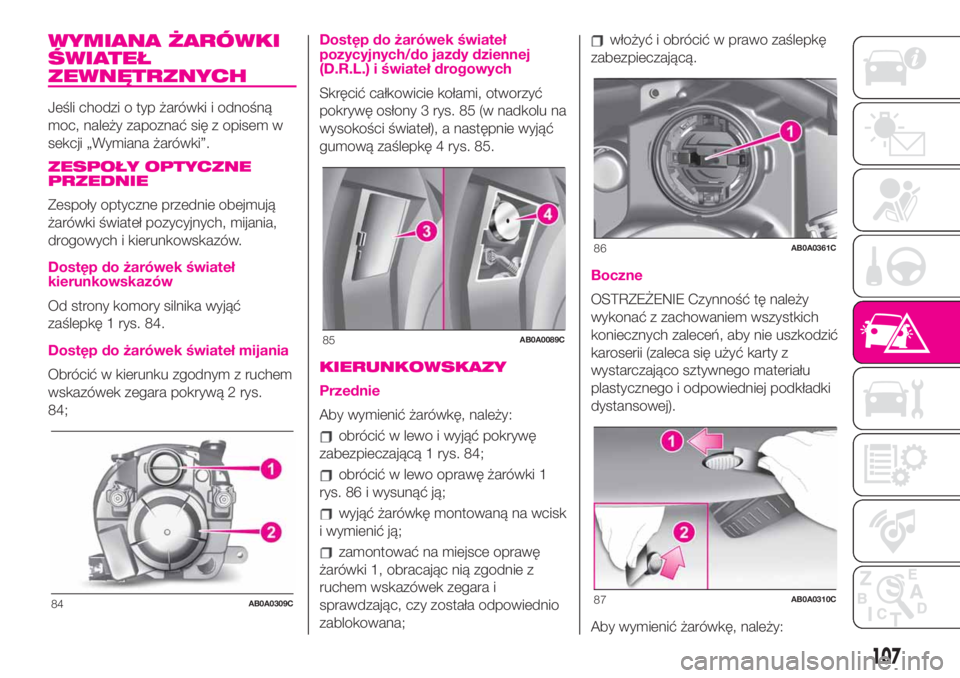

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Jeśli chodzi o typ żarówki i odnośną
moc, należy zapoznać się z opisem w
sekcji „Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
Zespoły optyczne przednie obejmują
żarówki świateł pozycyjnych, mijania,
drogowych i kierunkowskazów.
Dostęp do żarówek świateł
kierunkowskazów
Od strony komory silnika wyjąć
zaślepkę 1 rys. 84.
Dostęp do żarówek świateł mijania
Obrócić w kierunku zgodnym z ruchem
wskazówek zegara pokrywą 2 rys.
84;
Dostęp do żarówek świateł
pozycyjnych/do jazdy dziennej
(D.R.L.) i świateł drogowych
Skręcić całkowicie kołami, otworzyć
pokrywę osłony 3 rys. 85 (w nadkolu na
wysokości świateł), a następnie wyjąć
gumową zaślepkę 4 rys. 85.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
obrócić w lewo i wyjąć pokrywę
zabezpieczającą 1 rys. 84;
obrócić w lewo oprawę żarówki 1
rys. 86 i wysunąć ją;
wyjąć żarówkę montowaną na wcisk
i wymienić ją;
zamontować na miejsce oprawę
żarówki 1, obracając nią zgodnie z
ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć i obrócić w prawo zaślepkę
zabezpieczającą.
Boczne
OSTRZEŻENIE Czynność tę należy
wykonać z zachowaniem wszystkich
koniecznych zaleceń, aby nie uszkodzić
karoserii (zaleca się użyć karty z
wystarczająco sztywnego materiału
plastycznego i odpowiedniej podkładki
dystansowej).
Aby wymienić żarówkę, należy:
84AB0A0309C
85AB0A0089C
86AB0A0361C
87AB0A0310C
107

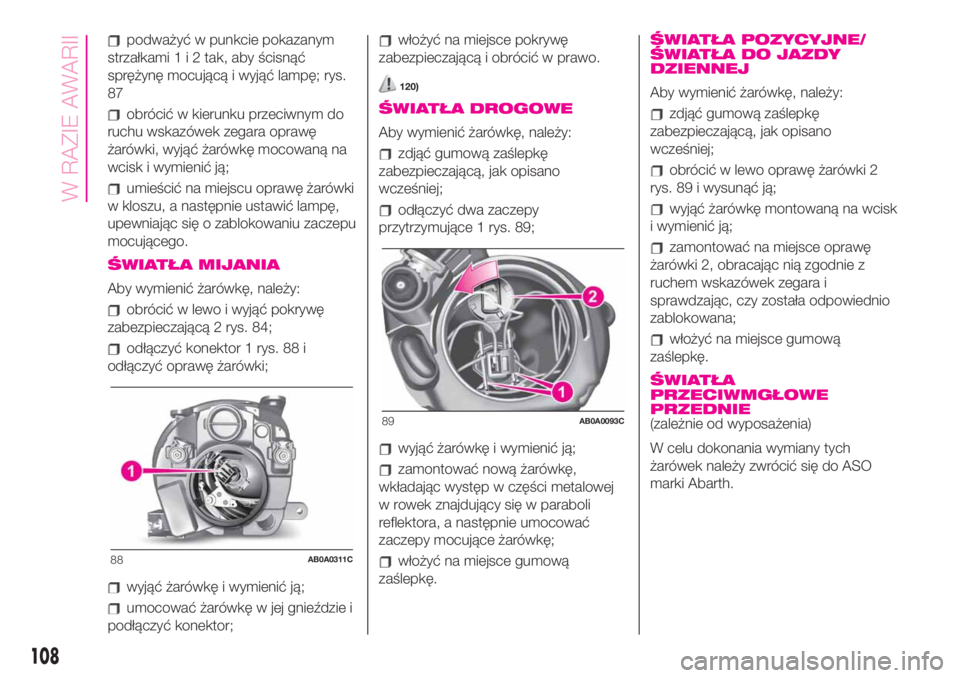

podważyć w punkcie pokazanym
strzałkami1i2tak, aby ścisnąć
sprężynę mocującą i wyjąć lampę; rys.
87
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki, wyjąć żarówkę mocowaną na
wcisk i wymienić ją;
umieścić na miejscu oprawę żarówki
w kloszu, a następnie ustawić lampę,
upewniając się o zablokowaniu zaczepu
mocującego.
ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
obrócić w lewo i wyjąć pokrywę
zabezpieczającą 2 rys. 84;
odłączyć konektor 1 rys. 88 i
odłączyć oprawę żarówki;
wyjąć żarówkę i wymienić ją;
umocować żarówkę w jej gnieździe i
podłączyć konektor;
włożyć na miejsce pokrywę
zabezpieczającą i obrócić w prawo.
120)
ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
odłączyć dwa zaczepy
przytrzymujące 1 rys. 89;
wyjąć żarówkę i wymienić ją;
zamontować nową żarówkę,
wkładając występ w części metalowej
w rowek znajdujący się w paraboli
reflektora, a następnie umocować
zaczepy mocujące żarówkę;
włożyć na miejsce gumową
zaślepkę.
ŚWIATŁA POZYCYJNE/
ŚWIATŁA DO JAZDY
DZIENNEJ
Aby wymienić żarówkę, należy:
zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
obrócić w lewo oprawę żarówki 2
rys. 89 i wysunąć ją;
wyjąć żarówkę montowaną na wcisk
i wymienić ją;
zamontować na miejsce oprawę
żarówki 2, obracając nią zgodnie z
ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć na miejsce gumową
zaślepkę.
ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE
(zależnie od wyposażenia)
W celu dokonania wymiany tych
żarówek należy zwrócić się do ASO
marki Abarth.
88AB0A0311C
89AB0A0093C
108
W RAZIE AWARII

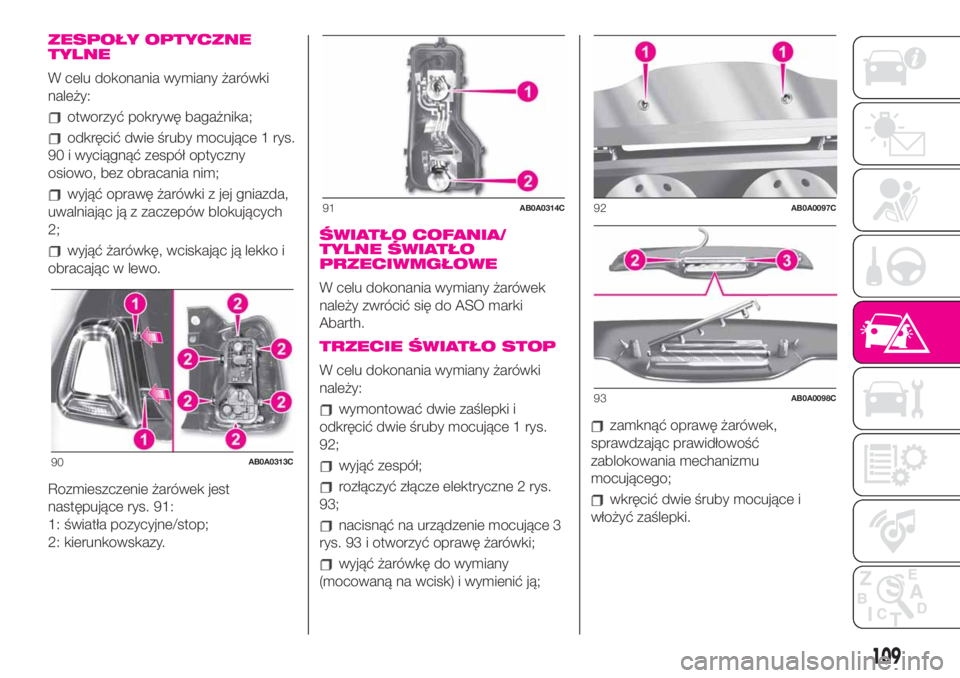

ZESPOŁY OPTYCZNE
TYLNE
W celu dokonania wymiany żarówki
należy:
otworzyć pokrywę bagażnika;
odkręcić dwie śruby mocujące 1 rys.
90 i wyciągnąć zespół optyczny
osiowo, bez obracania nim;
wyjąć oprawę żarówki z jej gniazda,
uwalniając ją z zaczepów blokujących
2;
wyjąć żarówkę, wciskając ją lekko i
obracając w lewo.
Rozmieszczenie żarówek jest
następujące rys. 91:
1: światła pozycyjne/stop;
2: kierunkowskazy.ŚWIATŁO COFANIA/
TYLNE ŚWIATŁO
PRZECIWMGŁOWE
W celu dokonania wymiany żarówek
należy zwrócić się do ASO marki
Abarth.
TRZECIE ŚWIATŁO STOP
W celu dokonania wymiany żarówki
należy:
wymontować dwie zaślepki i
odkręcić dwie śruby mocujące 1 rys.
92;
wyjąć zespół;
rozłączyć złącze elektryczne 2 rys.
93;
nacisnąć na urządzenie mocujące 3
rys. 93 i otworzyć oprawę żarówki;
wyjąć żarówkę do wymiany
(mocowaną na wcisk) i wymienić ją;
zamknąć oprawę żarówek,
sprawdzając prawidłowość
zablokowania mechanizmu
mocującego;
wkręcić dwie śruby mocujące i
włożyć zaślepki.
90AB0A0313C
91AB0A0314C92AB0A0097C
93AB0A0098C
109

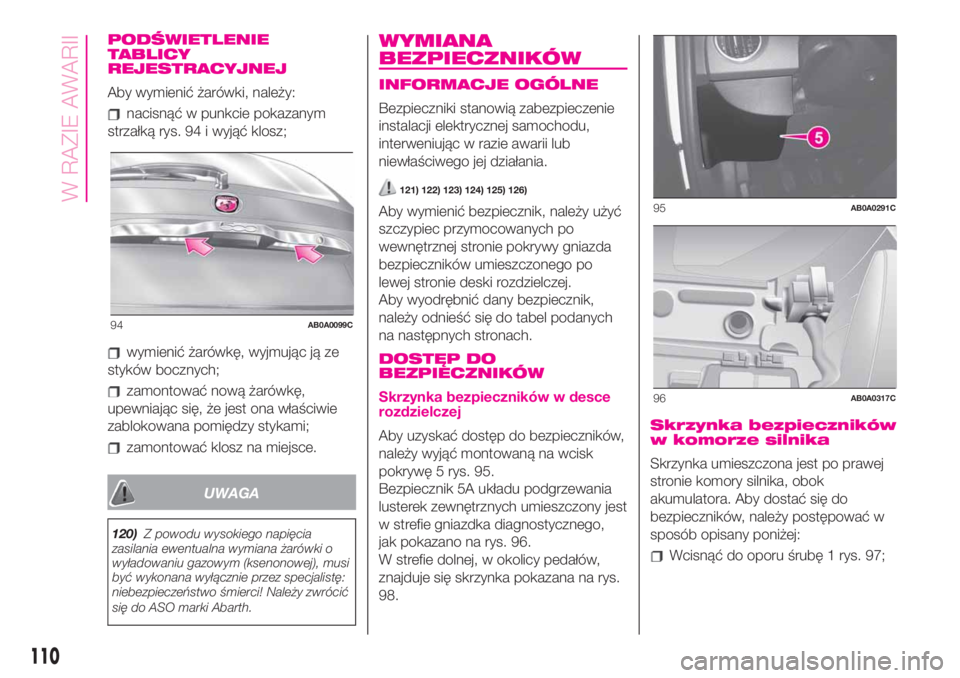

PODŚWIETLENIE
TABLICY
REJESTRACYJNEJ
Aby wymienić żarówki, należy:
nacisnąć w punkcie pokazanym
strzałką rys. 94 i wyjąć klosz;
wymienić żarówkę, wyjmując ją ze
styków bocznych;
zamontować nową żarówkę,
upewniając się, że jest ona właściwie
zablokowana pomiędzy stykami;
zamontować klosz na miejsce.
UWAGA
120)Z powodu wysokiego napięcia
zasilania ewentualna wymiana żarówki o
wyładowaniu gazowym (ksenonowej), musi
być wykonana wyłącznie przez specjalistę:
niebezpieczeństwo śmierci! Należy zwrócić
się do ASO marki Abarth.
WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
121) 122) 123) 124) 125) 126)
Aby wymienić bezpiecznik, należy użyć
szczypiec przymocowanych po
wewnętrznej stronie pokrywy gniazda
bezpieczników umieszczonego po
lewej stronie deski rozdzielczej.
Aby wyodrębnić dany bezpiecznik,
należy odnieść się do tabel podanych
na następnych stronach.
DOSTĘP DO
BEZPIECZNIKÓW
Skrzynka bezpieczników w desce
rozdzielczej
Aby uzyskać dostęp do bezpieczników,
należy wyjąć montowaną na wcisk
pokrywę 5 rys. 95.
Bezpiecznik 5A układu podgrzewania
lusterek zewnętrznych umieszczony jest
w strefie gniazdka diagnostycznego,
jak pokazano na rys. 96.
W strefie dolnej, w okolicy pedałów,
znajduje się skrzynka pokazana na rys.
98.Skrzynka bezpieczników
w komorze silnika
Skrzynka umieszczona jest po prawej
stronie komory silnika, obok
akumulatora. Aby dostać się do
bezpieczników, należy postępować w
sposób opisany poniżej:
Wcisnąć do oporu śrubę 1 rys. 97;
94AB0A0099C
95AB0A0291C
96AB0A0317C
110
W RAZIE AWARII
