2019 YAMAHA TMAX Instructieboekje (in Dutch)

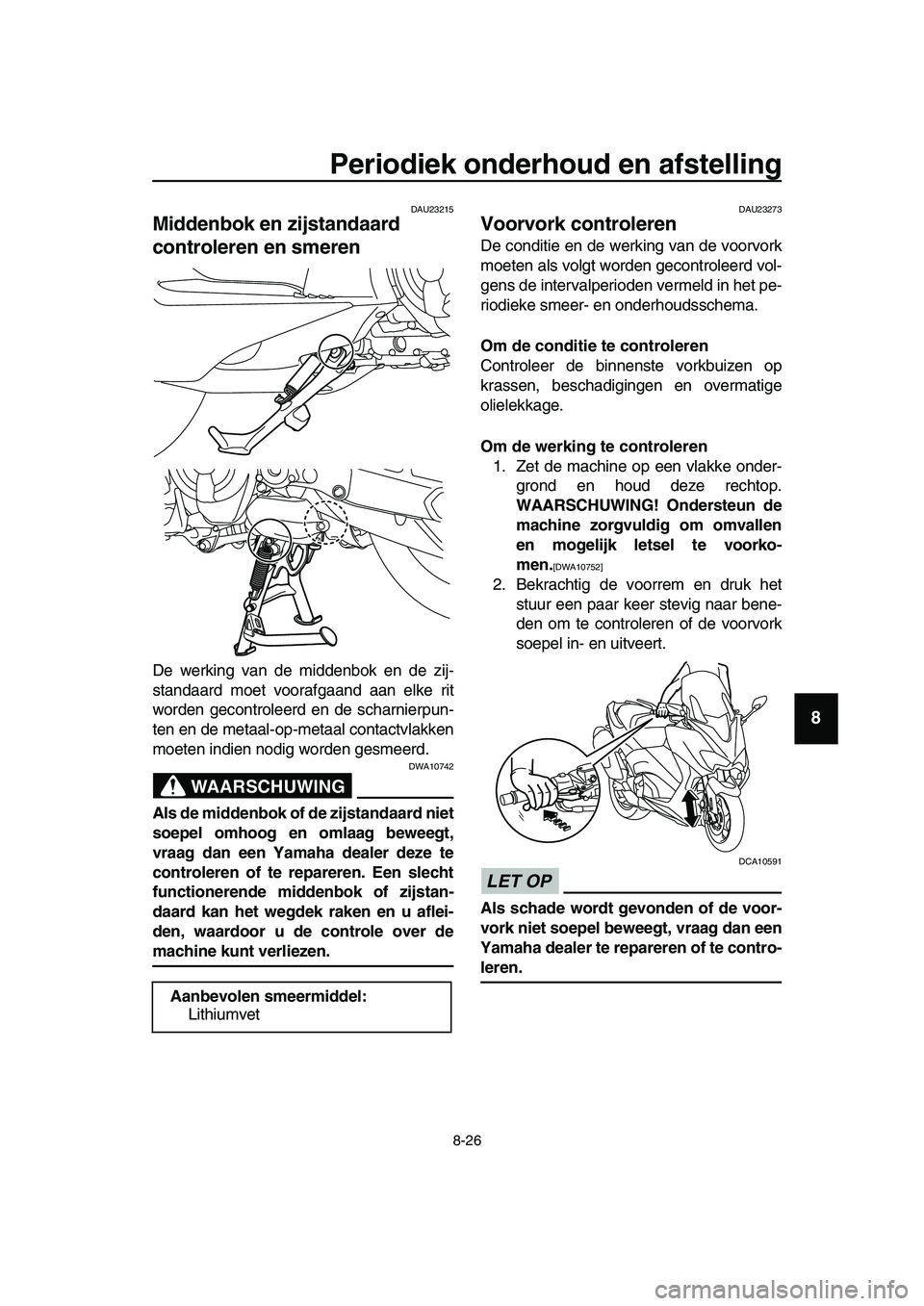

Periodiek onderhoud en afstelling
8-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU23215
Middenbok en zijstandaard
controleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10742
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
Aanbevolen smeermiddel:
Lithiumvet
BV1-9-D2.book 26 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU45512
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
BV1-9-D2.book 27 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU77780
Accu
De accu bevindt zich onder paneel B. (Zie
pagina 8-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Zet alvorens de accu te
verwijderen het voertuig uit en haal
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA21900]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Sluit bij het
plaatsen van de accu eerst de posi-
tieve kabel en daarna de negatieve
kabel aan.
[DCA21910]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
2
3
BV1-9-D2.book 28 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU81471
De zekeringen vervangen
De hoofdzekeringhouder en de zekeringen-
kastjes, die de zekeringen voor de afzon-
derlijke circuits bevatten, bevinden zich
onder paneel A. (Zie pagina 8-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel de machinevoeding uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15132]
1. Deksel hoofdzekeringkastje
2. Hoofdzekering
3. Reservehoofdzekering
3 1
2
BV1-9-D2.book 29 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(XP530-A)(XP530D-A)
(XP530D-A)
1. Zekering ABS-regeleenheid
2. Circuitzekering aansluitcontact voor acces-
soires
3. Koplampzekering
4. Reservezekering
5. Zekering van de ABS-solenoïdeklep
6. Zekering ABS-motor
7. Zekering elektronische smoorklep
1. Reservezekering
2. Zekering zadelslot
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering achterlichtcircuit
6. Zekering radiatorkoelvinmotor
7. Zekering brandstofinjectiesysteem
8. Backup-zekering
4
765123
1
3 4 5 6 812
7
1. Reservezekering
2. Zekering kuipruitstelmotor
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering achterlichtcircuit
6. Zekering radiatorkoelvinmotor
7. Zekering brandstofinjectiesysteem
8. Backup-zekering
1. Zekering remlicht
2. Cruise control zekering
3. Reservezekering
1
3 4 5 6 812
7
3
1 2
BV1-9-D2.book 30 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3. Schakel de machinevoeding in en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU77162
Voertuigverlichting
Met uitzondering van de voorste richting-
aanwijzers en de kentekenverlichting is dit
model uitgerust met LED-verlichting. Als
een lampje niet gaat branden, controleer
dan de zekeringen en laat vervolgens een
Yamaha dealer de machine controleren.
Als een voorste richtingaanwijzer of de ken-
tekenverlichting niet gaat branden, contro-
leer dan het lampje en vervang het indien
nodig.
LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens. Voorgeschreven zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
7.5 A
Zekering achterlichtcircuit:
7.5 A
Remlicht zekering:
1.0 A (XP530D-A)
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
7.5 A
Zekering kuipruitmotor:
20.0 A (XP530D-A)
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem:
7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Zekering cruise control:
1.0 A (XP530D-A)
Backup-zekering:
15.0 A
Zekering elektronische smoorklep:
7.5 A
Circuitzekering aansluitcontact voor
accessoires:
2.0 A
Zekering zadelslot:
7.5 A (XP530-A)
1. Koplamp
2. Parkeerlicht
1
21
2
BV1-9-D2.book 31 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU52323
Gloeilamp voorste
richtingaanwijzer vervangen
1. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
DAU81491
De gloeilamp van de
kentekenverlichting vervangen
1. Verwijder de bevestigingsmoeren van
de kentekenverlichtingseenheid.
2. Trek de kentekenverlichtingseenheid
los van het achterwielspatbord.
(Plaats de kragen terug als deze eruit-
vallen.)
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Plaats een nieuwe gloeilamp in de fit-
ting en druk de fitting op zijn plaats.
5. Breng de kentekenverlichtingseenheid
op het achterwielspatbord aan.
6. Breng de moeren aan en zet deze vast
met het voorgeschreven aanhaalmo-
ment.
1. Fitting gloeilamp richtingaanwijzer
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
1
12
1. Kentekenverlichtingsunit
2. Moer
1. Kentekenverlichtingsunit
2. Flensbus
3. Gloeilamp kentekenverlichting
21
2
1
3
BV1-9-D2.book 32 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU25865
Problemen oplossen
Hoewel uw Yamaha voertuig een grondige
inspectie heeft ondergaan alvorens de fa-
briek te verlaten, kunnen er tijdens gebruik
toch storingen optreden. Problemen in de
brandstof-, compressie- of ontstekingssy-
stemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga als er reparaties
nodig zijn echter met uw machine naar een
erkende Yamaha dealer, waar vakkundige
monteurs aanwezig zijn die beschikken
over het vereiste gereedschap, de ervaring
en vakkennis om de werkzaamheden aan
uw Yamaha voertuig correct uit te voeren.
Gebruik altijd uitsluitend originele Yamaha
vervangingsonderdelen. Imitatieonderdelen
kunnen er hetzelfde uitzien als originele on-
derdelen maar zijn vaak van lagere kwali-
teit, hebben een kortere levensduur en
kunnen uiteindelijk resulteren in dure repa-
raties.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
DAU77992Problemen met het Smart-sleutelsy-
steem oplossen
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.
Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
Is de batterij van de Smart-sleutel ont- Aanhaalmoment:
Moer van kentekenverlichtingseen-
heid:
3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
BV1-9-D2.book 33 ページ ２０１８年８月３１日　金曜日　午後３時３９分
