2019 YAMAHA TMAX Instructieboekje (in Dutch)

Onderhoud en stalling van de scooter
9-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU83472
Stallen
Stal de machine altijd op een koele, droge
plaats. Bescherm de machine zo nodig te-
gen stof met een ademend dekkleed. Zorg
dat de motor en het uitlaatsysteem zijn af-
gekoeld voordat u de machine afdekt. Als
de machine vaak wekenlang niet wordt ge-
bruikt, wordt aanbevolen om na elke tank-
beurt een hoogwaardige
brandstofstabilisator te gebruiken.
LET OP
DCA21170
Als het voertuig wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zullen
water en vocht kunnen binnendrin-
gen en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Langdurige stalling
Voordat u de machine langdurig stalt (60
dagen of langer):
1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
2. Volg alle instructies op in de paragraaf
Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een
brandstofstabilisator toe volgens de in-
structies bij het product. Laat de motor
5 minuten draaien om de behandelde
brandstof door het brandstofsysteem
te verspreiden.
4. Bij machines met een brandstofkraan:
Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur:
Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er af-zettingen uit de brandstof worden ge-
vormd. Zet de aftapplug weer vast en
giet de brandstof terug in de brandstof-
tank.
6. Gebruik een hoogwaardige conserve-
ringsolie om de interne motoronderde-
len tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorko-
men.
[DWA10952]
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
7. Smeer alle bedieningskabels, schar-
nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden-
spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan.
9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
BV1-9-D2.book 4 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Onderhoud en stalling van de scooter
9-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
10. Verwijder de accu en laad deze volle-
dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen te
houden. LET OP: Controleer of de
accu en acculader compatibel zijn.
Probeer niet om een VRLA-accu op
te laden met een conventionele ac-
culader.
[DCA26330]
OPMERKING
Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 C (32-90 F).
Zie pagina 8-28 voor meer informatie
over het opladen en opbergen van de
accu.
BV1-9-D2.book 5 ページ ２０１８年８月３１日　金曜日　午後３時３９分

10-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14

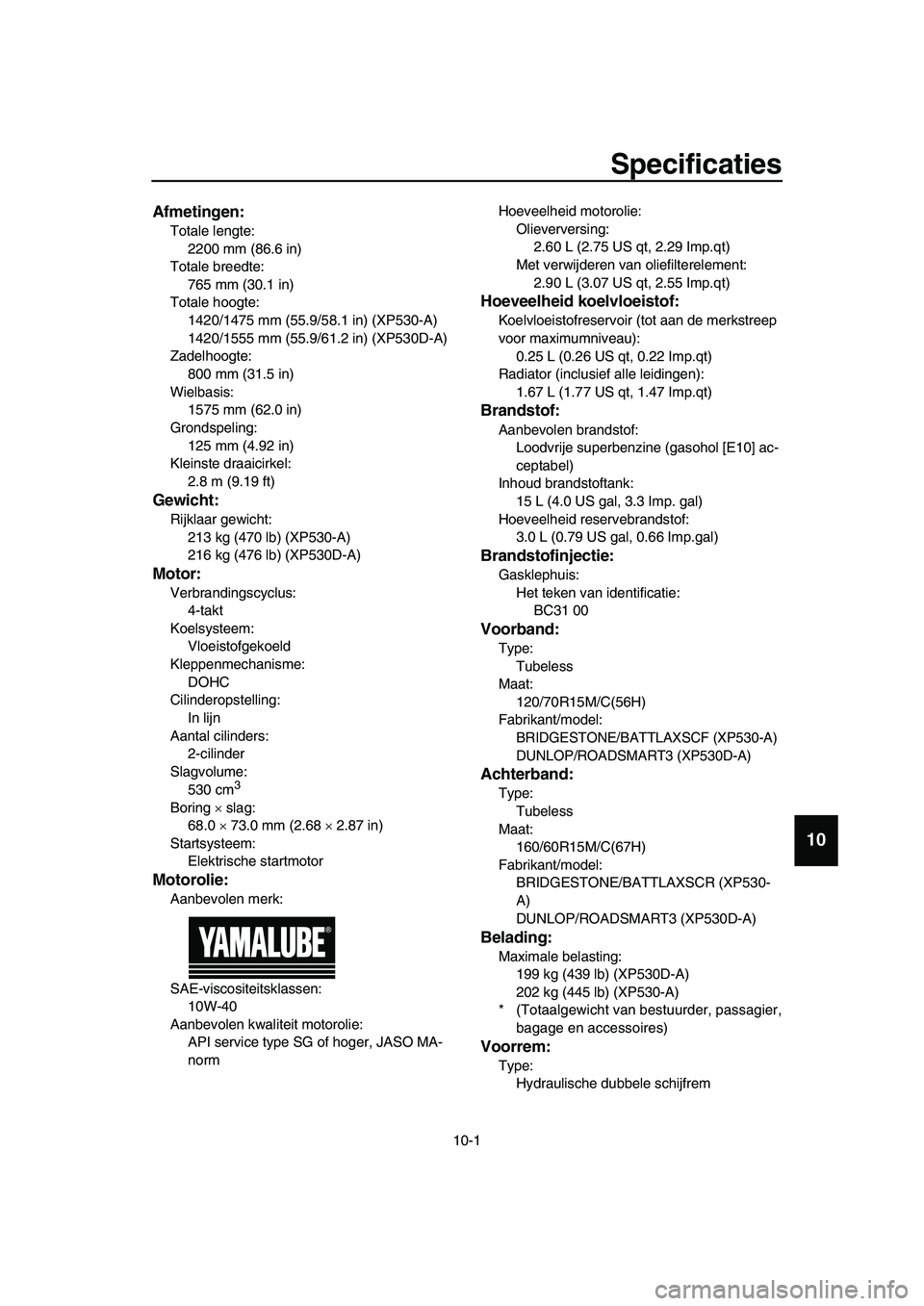

Specificaties
DAU84872Afmetingen:
Totale lengte:
2200 mm (86.6 in)
Totale breedte:
765 mm (30.1 in)
Totale hoogte:
1420/1475 mm (55.9/58.1 in) (XP530-A)
1420/1555 mm (55.9/61.2 in) (XP530D-A)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis:
1575 mm (62.0 in)
Grondspeling:
125 mm (4.92 in)
Kleinste draaicirkel:
2.8 m (9.19 ft)
Gewicht:
Rijklaar gewicht:
213 kg (470 lb) (XP530-A)
216 kg (476 lb) (XP530D-A)
Motor:
Verbrandingscyclus:
4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme:
DOHC
Cilinderopstelling:
In lijn
Aantal cilinders:
2-cilinder
Slagvolume:
530 cm
3
Boring  slag:
68.0  73.0 mm (2.68  2.87 in)
Startsysteem:
Elektrische startmotor
Motorolie:
Aanbevolen merk:
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO MA-
normHoeveelheid motorolie:
Olieverversing:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Met verwijderen van oliefilterelement:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Hoeveelheid koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.67 L (1.77 US qt, 1.47 Imp.qt)
Brandstof:
Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10] ac-
ceptabel)
Inhoud brandstoftank:
15 L (4.0 US gal, 3.3 Imp. gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
BC31 00
Voorband:
Type:
Tubeless
Maat:
120/70R15M/C(56H)
Fabrikant/model:
BRIDGESTONE/BATTLAXSCF (XP530-A)
DUNLOP/ROADSMART3 (XP530D-A)
Achterband:
Type:
Tubeless
Maat:
160/60R15M/C(67H)
Fabrikant/model:
BRIDGESTONE/BATTLAXSCR (XP530-
A)
DUNLOP/ROADSMART3 (XP530D-A)
Belading:
Maximale belasting:
199 kg (439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A)
* (Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Voorrem:
Type:
Hydraulische dubbele schijfrem
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Specificaties
10-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Achterrem:
Type:
Hydraulische enkele schijfrem
Voorwielophanging:
Type:
Telescoopvork
Achterwielophanging:
Type:
Achterbrug (link-ophanging)
Elektrische installatie:
Systeemspanning:
12 V
Accu:
Model:
YTZ12S
Voltage, capaciteit:
12 V, 11.0 Ah (10 HR)
Wattage gloeilamp:
Koplamp:
LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer:
21.0 W
Achterste richtingaanwijzer:
LED
Parkeerlicht:
LED
Kentekenverlichting:
5.0 W
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分

11-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Gebruikersinformatie
DAU53562
Identificatienummers
Noteer het voertuigidentificatienummer, het
serienummer van het motorblok en de ge-
gevens op de modelinformatiesticker in on-
derstaande ruimtes. Deze
identificatienummers zijn nodig voor de
kentekenregistratie van het voertuig in uw
land en voor het bestellen van reserveon-
derdelen bij een Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26501Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 5-23.) Noteer de
informatie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Gebruikersinformatie
11-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU69910
Diagnosestekker
De diagnosestekker bevindt zich op de aan-
gegeven plaats.
DAU85300
Registratie van
voertuiggegevens
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische analy-
se.
Hoewel de sensors en geregistreerde gege-
vens van model tot model verschillen, zijn
de belangrijkste gegevenspunten:
Informatie over de voertuigstatus en
motorprestaties
Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacybeleid
Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
Met toestemming van de voertuigeige-
naar
Als dat wettelijk verplicht is
Voor gebruik door Yamaha bij juridi-
sche procedures
Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
1. Diagnosestekker
1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分

12-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Index
A
Aandachtspunten voor veilig rijden .........1-5
Aan-uitschakelaar/startknop ....................5-1
ABS-waarschuwingslampje .....................5-3
Accu ......................................................8-28
Achterremblokkeerhendel .....................5-18
Achterremblokkeerkabel, afstellen ........8-21
Achterremblokkering, controleren .........8-21
Achteruitkijkspiegels ..............................5-26
Anti-blokkeervoorziening remsysteem
(ABS) ..................................................5-19
B
Banden ..................................................8-18
Batterij van Smart-sleutel, vervangen .....3-6
Bereik van het Smart-sleutelsysteem ......3-2
Bougies, controleren ...............................8-9
Brandstof ...............................................5-21
Brandstofverbruik, tips voor een zuinig ...7-5
C
Claxonschakelaar ....................................5-1
Controlelampje grootlicht.........................5-2
Controlelampjes cruise control ................5-2
Controlelampjes en
waarschuwingslampjes .........................5-2
Controlelampje Smart-sleutelsysteem.....5-3
Controlelampjes richtingaanwijzers .........5-2
Controlelampje tractieregeling.................5-3
Cruise-controlschakelaars .......................5-2
Cruise control (XP530D-A) ......................4-1
D
De machine inschakelen .........................3-7
De middenbok vergrendelen .................3-10
Diagnosestekker....................................11-2
Dimlichtschakelaar/
lichtsignaalschakelaar ...........................5-1
D-mode (rijmodus)...................................4-3
Doorbuiging aandrijfriem .......................8-24
F
Filterbus.................................................8-10
G
Gasgreep en gaskabel, controleren en
smeren ................................................8-25
Gelijkstroom aansluitcontact voor
accessoires .........................................5-28
Gereedschapsset ....................................8-2
Gloeilamp richtingaanwijzer (voor),
vervangen ...........................................8-32
Gloeilamp van kentekenverlichting,
vervangen ...........................................8-32
H
Het stuurslot vergrendelen ...................... 3-9
I
Identificatienummers ............................. 11-1
Inrijperiode .............................................. 7-5
K
Kabels, controleren en smeren ............. 8-24
Klepspeling ........................................... 8-17
Koelvloeistof.......................................... 8-13
Kuipruit (XP530-A) ................................ 5-25
L
Luchtfilterelement, motor ...................... 8-15
M
Machinevoeding uitschakelen ................. 3-8
Matkleur, let op ....................................... 9-1
Menuschakelaar...................................... 5-2
Middenbok en zijstandaard, controleren
en smeren........................................... 8-26
Modelinformatiesticker .......................... 11-1
Motorolie en oliefilterpatroon................. 8-10
Multifunctioneel display ........................... 5-5
N
Noodmodus........................................... 8-37
Noodstopschakelaar ............................... 5-1
O
Onderhoud .............................................. 9-1
Onderhoud en smering, periodiek........... 8-4
Onderhoud, uitstootcontrolesysteem ...... 8-3
Opbergcompartimenten ........................ 5-23
Overloopslang brandstoftank ................ 5-22
P
Panelen, verwijderen en aanbrengen ..... 8-7
Parkeermodus....................................... 3-12
Parkeren ................................................. 7-6
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 8-33
R
Registratie van gegevens, voertuig....... 11-2
Remhendel, achterrem ......................... 5-18
Remhendels, smeren ............................ 8-25
Remhendel, voor................................... 5-17
Remmen ................................................. 7-4
Remvloeistofniveau, controleren........... 8-22
Remvloeistof, verversen ....................... 8-23
Richtingaanwijzerschakelaar .................. 5-1
Rijmodusschakelaar................................ 5-2
S
Schakelaar alarmverlichting .................... 5-1
Schokdemperunit .................................. 5-27
Selectieschakelaar .................................. 5-2
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Index
12-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Serienummer motorblok........................ 11-1
Sleutel, Smart- en mechanische
sleutel gebruiken .................................. 3-3
Smart-sleutel ........................................... 3-5
Smart-sleutelsysteem ............................. 3-1
Smart-sleutelsysteem, problemen
oplossen ............................................. 8-33
Snelheidsmeter ....................................... 5-4
Sneller en langzamer rijden .................... 7-3
Speciale kenmerken ............................... 4-1
Specificaties .......................................... 10-1
Stallen ..................................................... 9-4
Starten van de motor .............................. 7-2
Startspersysteem .................................. 5-30
Stationair toerental, controleren ............ 8-16
Storingzoekschema’s ............................ 8-35
Stuurschakelaars .................................... 5-1
Stuursysteem, controleren .................... 8-27
T
Tankdop ................................................ 5-20
Toegang tot opbergcompartimenten
en brandstoftank ................................. 3-10
Toerenteller ............................................. 5-4
Tractieregeling ........................................ 4-4
U
Uitlaatkatalysator .................................. 5-23
V
Veiligheidsinformatie ............................... 1-1
Voertuigidentificatienummer ................. 11-1
Voertuigverlichting ................................ 8-31
Voor- en achterremblokken,
controleren.......................................... 8-22
Voorvork, controleren............................ 8-26
Vrije slag van gasgreep, controleren .... 8-17
Vrije slag voor- en
achterremhendel, controleren............. 8-20
W
Waarschuwingslampje motorstoring ....... 5-2
Wegrijden ................................................ 7-3
Wielen ................................................... 8-20
Wiellagers controleren .......................... 8-27
Y
Yamalube .............................................. 8-13
Z
Zekeringen, vervangen ......................... 8-29
Zijstandaard .......................................... 5-29
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分
