2019 YAMAHA TMAX Instructieboekje (in Dutch)

XP530-A
XP530D-A
TMAX ABS
MOTORFIETS
BV1-F8199-D20
HANDLEIDING
Lees deze handleiding aandachtig door
voordat u deze machine gaat gebruiken.
BV1-9-D2_1_Hyoshi.indd 12018/12/27 15:51:11

DAU81560
Lees deze handleiding aandachtig door voordat u deze machine gaat ge-
bruiken. Deze handleiding dient bij de machine te blijven als deze wordt ver-
kocht.
DAU85650
Conformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat
de radioapparatuur van het type Smart-sl eutelsysteem, SKEA7B-01 (Smart-een-
heid) en SKEA7B-03 (Handeenheid), in overeenstemming is met Richtlijn
2014/53/EU.
De volledige tekst van de EU-conformi teitsverklaring kan worden geraadpleegd op
het volgende internetadres:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
AFSTANDSBEDIENINGSEENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 107 dBµV/m op 10 meter
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 MHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol -Rijk, 1117 ZN, Schiphol, Nederland
BV1-9-D2_1_Hyoshi.indd 22018/12/27 15:51:11

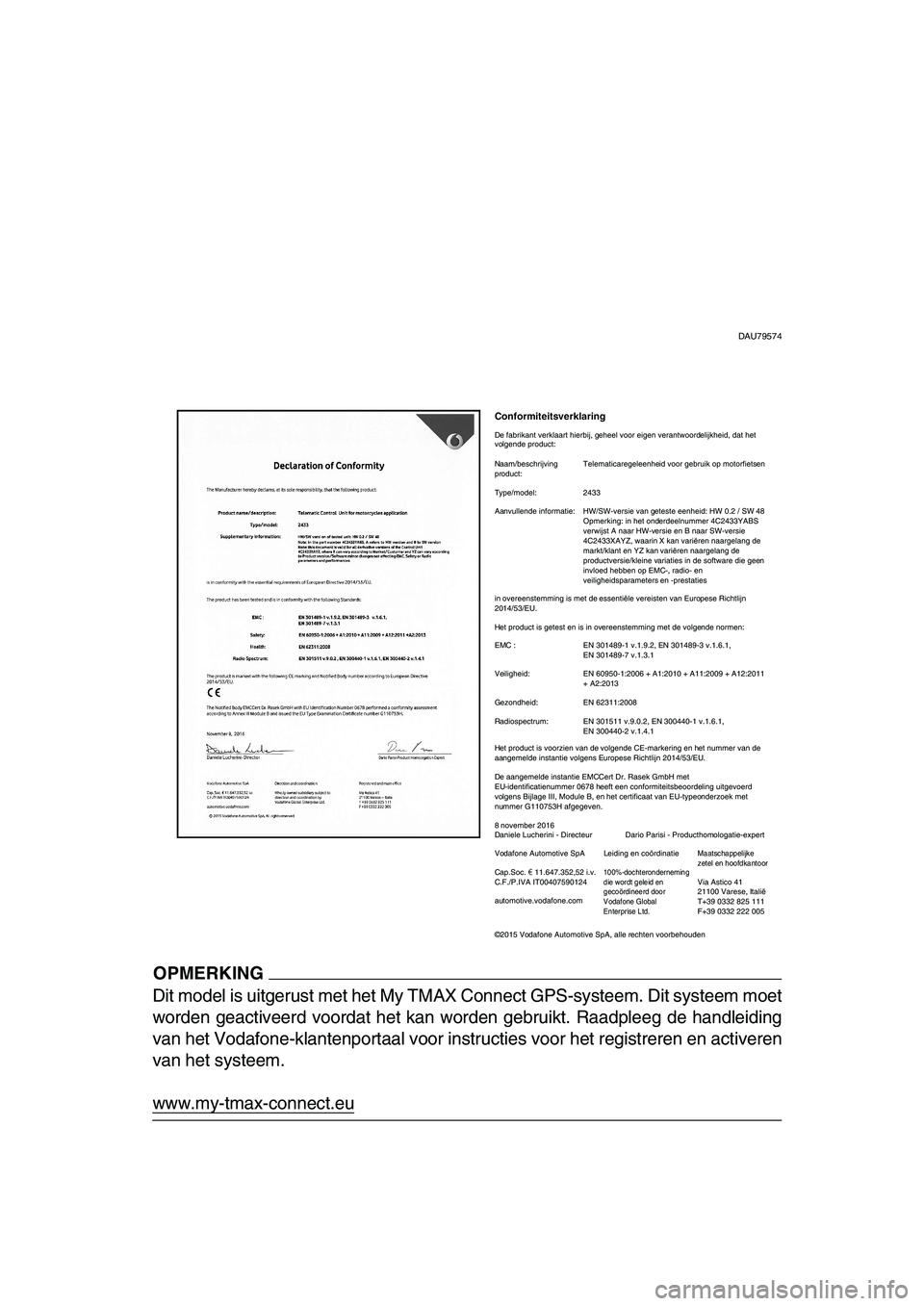

DAU79574
OPMERKING
Dit model is uitgerust met het My TMAX Connect GPS-systeem. Dit systeem moet
worden geactiveerd voordat het kan worden gebruikt. Raadpleeg de handleiding
van het Vodafone-klantenportaal voor instructies voor het registreren en activeren
van het systeem.
www.my-tmax-connect.eu
Conformiteitsverklaring
De fabrikant verklaart hierbij, geheel voor eigen verantwoordelijkheid, dat het
volgende product:
Leiding en coördinatie
100%-dochteronderneming
die wordt geleid en
gecoördineerd door
Vodafone Global
Enterprise Ltd.
Maatschappelijke
zetel en hoofdkantoor
Via Astico 41
21100 Varese, Italië
T+39 0332 825 111
F+39 0332 222 005 Vodafone Automotive SpA
Cap.Soc.
$Š 11.647.352,52 i.v.
C.F./P.IVA IT00407590124
automotive.vodafone.comTelematicaregeleenheid voor gebruik op motorfietsen
2433
HW/SW-versie van geteste eenheid: HW 0.2 / SW 48
Opmerking: in het onderdeelnummer 4C2433YABS
verwijst A naar HW-versie en B naar SW-versie
4C2433XAYZ, waarin X kan variëren naargelang de
markt/klant en YZ kan variëren naargelang de
productversie/kleine variaties in de software die geen
invloed hebben op EMC-, radio- en
veiligheidsparameters en -prestaties Naam/beschrijving
product:
Type/model:
Aanvullende informatie:
EN 301489-1 v.1.9.2, EN 301489-3 v.1.6.1,
EN 301489-7 v.1.3.1
EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011
+ A2:2013
EN 62311:2008
EN 301511 v.9.0.2, EN 300440-1 v.1.6.1,
EN 300440-2 v.1.4.1 EMC :
Veiligheid:
Gezondheid:
Radiospectrum: in overeenstemming is met de essentiële vereisten van Europese Richtlijn
2014/53/EU.
Het product is getest en is in overeenstemming met de volgende normen:
Het product is voorzien van de volgende CE-markering en het nummer van de
aangemelde instantie volgens Europese Richtlijn 2014/53/EU.
De aangemelde instantie EMCCert Dr. Rasek GmbH met
EU-identificatienummer 0678 heeft een conformiteitsbeoordeling uitgevoerd
volgens Bijlage III, Module B, en het certificaat van EU-typeonderzoek met
nummer G110753H afgegeven.
8 november 2016
Daniele Lucherini - Directeur Dario Parisi - Producthomologatie-expert
©2015 Vodafone Automotive SpA, alle rechten voorbehouden
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Inleiding
DAU10114
Welkom in de wereld van Yamaha!
Als eigenaar van de XP530-A/XP530D-A profiteert u van de enorme ervaring en technische
kennis van Yamaha op het gebied van het ontwerpen en fabriceren van hoogwaardige pro-
ducten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult heb-
ben van alle functies van uw XP530-A/XP530D-A. De Handleiding geeft instructies voor de
bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en anderen
kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te
houden. Als er ten slotte toch nog vragen zijn, aarzel dan niet en neem contact op met de
Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit.
Om deze reden kan er soms sprake zijn van kleine verschillen tussen uw scooter en de be-
schrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente product-
informatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan
contact op met uw Yamaha dealer.
WAARSCHUWING
DWA12412
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebrui-
ken.
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

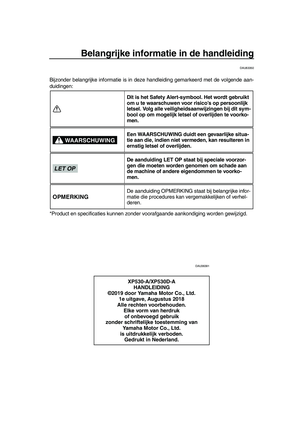

Belangrijke informatie in de handleiding
DAU63350
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aan-
duidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.
DAU36391
Dit is het Safety Alert-symbool. Het wordt gebruikt
om u te waarschuwen voor risico’s op persoonlijk
letsel. Volg alle veiligheidsaanwijzingen bij dit sym-
bool op om mogelijk letsel of overlijden te voorko-
men.
Een WAARSCHUWING duidt een gevaarlijke situa-
tie aan die, indien niet vermeden, kan resulteren in
ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzor-
gen die moeten worden genomen om schade aan
de machine of andere eigendommen te voorko-
men.
De aanduiding OPMERKING staat bij belangrijke infor-
matie die procedures kan vergemakkelijken of verhel-
deren.
XP530-A/XP530D-A
HANDLEIDING
©2019 door Yamaha Motor Co., Ltd.
1e uitgave, Augustus 2018
Alle rechten voorbehouden.
Elke vorm van herdruk
of onbevoegd gebruik
zonder schriftelijke toestemming van
Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
WAARSCHUWING
LET OP
OPMERKING
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Inhoudsopgave
Veiligheidsinformatie........................1-1
Andere aandachtspunten voor veilig
rijden ............................................1-5
Beschrijving......................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
Smart-sleutelsysteem ......................3-1
Smart-sleutelsysteem ......................3-1
Bereik van het Smart-
sleutelsysteem .............................3-2
De Smart-sleutel en mechanische
sleutel gebruiken ..........................3-3
Smart-sleutel ...................................3-5
De batterij van de Smart-sleutel
vervangen ....................................3-6
De machine inschakelen .................3-7
Machinevoeding uitschakelen .........3-8
Het stuurslot vergrendelen ..............3-9
De middenbok vergrendelen .........3-10
Toegang tot
opbergcompartimenten en
brandstoftank .............................3-10
Parkeermodus ...............................3-12
Speciale kenmerken.........................4-1
Cruise control (XP530D-A) ..............4-1
D-mode (rijmodus) ...........................4-3
Tractieregeling .................................4-4
Functies van instrumenten en
bedieningselementen.......................5-1
Stuurschakelaars .............................5-1
Controlelampjes en
waarschuwingslampjes ................5-2
Snelheidsmeter................................5-4
Toerenteller .....................................5-4

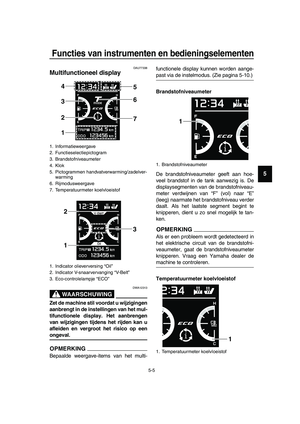

Multifunctioneel display ...................5-5
Voorremhendel ..............................5-17
Achterremhendel ...........................5-18
Achterremblokkeerhendel..............5-18
Anti-blokkeervoorziening
remsysteem (ABS) .....................5-19
Tankdop.........................................5-20Brandstof ....................................... 5-21
Overloopslang brandstoftank ........ 5-22
Uitlaatkatalysator........................... 5-23
Opbergcompartimenten ................ 5-23
Kuipruit (XP530-A) ........................ 5-25
Achteruitkijkspiegels...................... 5-26
Schokdemperunit .......................... 5-27

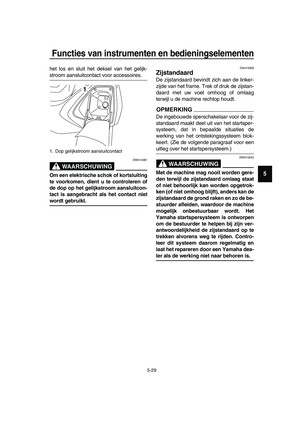

Gelijkstroom aansluitcontact voor
accessoires ............................... 5-28
Zijstandaard .................................. 5-29
Startspersysteem .......................... 5-30
Voor uw veiligheid – controles
voor het rijden................................... 6-1
Gebruik en belangrijke rij-
informatie.......................................... 7-1
Starten van de motor....................... 7-2
Wegrijden ........................................ 7-3
Sneller en langzamer rijden ............ 7-3
Remmen.......................................... 7-4
Tips voor een zuinig
brandstofverbruik ......................... 7-5
Inrijperiode ...................................... 7-5

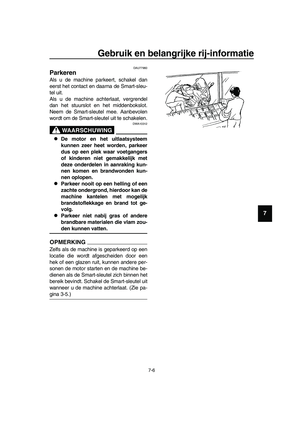

Parkeren.......................................... 7-6

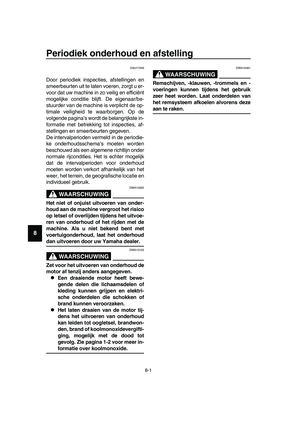

Periodiek onderhoud en
afstelling............................................ 8-1
Gereedschapsset ............................ 8-2
Periodieke onderhoudsschema’s .... 8-3
Periodiek onderhoudsschema van
het uitstootcontrolesysteem ......... 8-3
Algemeen smeer- en
onderhoudsschema ..................... 8-4
Panelen verwijderen en
aanbrengen.................................. 8-7
Controleren van de bougies ............ 8-9
Filterbus ........................................ 8-10
Motorolie en oliefilterpatroon ......... 8-10
Waarom Yamalube ....................... 8-13
Koelvloeistof .................................. 8-13
Motorluchtfilterelement .................. 8-15
Stationair toerental controleren ..... 8-16
De vrije slag van de gasgreep
controleren ................................. 8-17
Klepspeling.................................... 8-17
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Inhoudsopgave
Banden .......................................... 8-18
Gietwielen...................................... 8-20
Vrije slag van voor- en
achterremhendel controleren ..... 8-20
Afstellen van de
achterremblokkeerkabel............. 8-21
Achterremblokkering
controleren ................................. 8-21
Controleren van voor- en
achterremblokken ...................... 8-22
Het remvloeistofniveau
controleren ................................. 8-22
De remvloeistof verversen............. 8-23
Doorbuiging aandrijfriem ............... 8-24
Kabels controleren en smeren ...... 8-24
Controleren en smeren van
gasgreep en gaskabel................ 8-25
Smeren van voor- en
achterremhendels ...................... 8-25
Middenbok en zijstandaard
controleren en smeren ............... 8-26
Voorvork controleren ..................... 8-26
Stuursysteem controleren ............. 8-27
Controleren van wiellagers ............ 8-27
Accu .............................................. 8-28
De zekeringen vervangen ............. 8-29
Voertuigverlichting ......................... 8-31
Gloeilamp voorste
richtingaanwijzer vervangen ...... 8-32
De gloeilamp van de
kentekenverlichting
vervangen .................................. 8-32

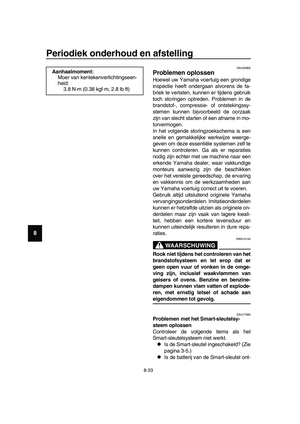

Problemen oplossen...................... 8-33
Storingzoekschema’s .................... 8-35
Noodmodus .................................. 8-37
Onderhoud en stalling van de
scooter............................................... 9-1
Matkleur, let op ................................ 9-1
Onderhoud ...................................... 9-1
Stallen ............................................. 9-4
Specificaties.................................... 10-1
Gebruikersinformatie..................... 11-1
Identificatienummers ..................... 11-1Diagnosestekker ........................... 11-2
Registratie van
voertuiggegevens ...................... 11-2
Index................................................ 12-1
BV1-9-D2.book 2 ページ ２０１８年８月３１日　金曜日　午後３時３９分

1-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Veiligheidsinformatie
DAU1026B
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:
Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities dit
vereisen.
Ga nooit rijden met een scooter zonder
passende rijopleiding of instructies.
Neem rijlessen. Beginners moeten les
krijgen van een gediplomeerd instruc-
teur. Neem contact op met een be-
voegde scooterdealer voor informatie
over rijlessen bij u in de buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de ma-
chine in veilige staat verkeert. Onvoldoende
inspectie of onderhoud van de machine ver-
groot het risico op ongeval of schade. Zie
pagina 6-1 voor een lijst met controles voor
het rijden.
Deze scooter is gebouwd voor het ver-
voer van de bestuurder plus een pas-sagier.
Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
Draag een jack in felle kleuren.
Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met scooters
zich namelijk het meest voor.
Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
Pleeg nooit onderhoud aan een
scooter zonder voldoende kennis.
Neem contact op met een bevoeg-
de scooterdealer voor informatie
over het basisonderhoud van een
scooter. Bepaalde onderhouds-
werkzaamheden kunnen alleen
worden uitgevoerd door gediplo-
meerd personeel.
Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
We raden aan om het scooterrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig bekend
bent met de scooter en zijn bedie-
BV1-9-D2.book 1 ページ ２０１８年８月３１日　金曜日　午後３時３９分
