2019 TOYOTA RAV4 Start

597
8
8-1. Belangrijke informatie
Bij problemen
Auto's zonder Smart entry-sys-
teem en startknop
Zet het contact in stand ACC.
Auto's met Smart
entry-systeem
en startknop
Houd de startknop gedurende ten min-
ste 2 seconden ingedrukt of druk hem 3
maal achter elkaar kort in.
5 Breng de auto op een veilige
plaats langs de weg tot stilstand.
WAARSCHUWING
■Als de motor tijdens het rijden
afgezet moet worden
●De rem- en stuurbekrachtiging zul-
len niet meer werken, waardoor het
intrappen van het rempedaal en het
verdraaien van het stuurwiel zwaar-
der gaan. Minder zo veel mogelijk
vaart voordat u de motor afzet.
●Auto's zonder Smart entry-systeem
en startknop: Probeer nooit de sleu-
tel uit het contactslot te halen,
omdat het stuurwiel dan wordt ver-
grendeld.
pM_RAV4_OM_OM42D03E_(EE).book P age 597 Wednesday, March 20, 2019 2:08 PM

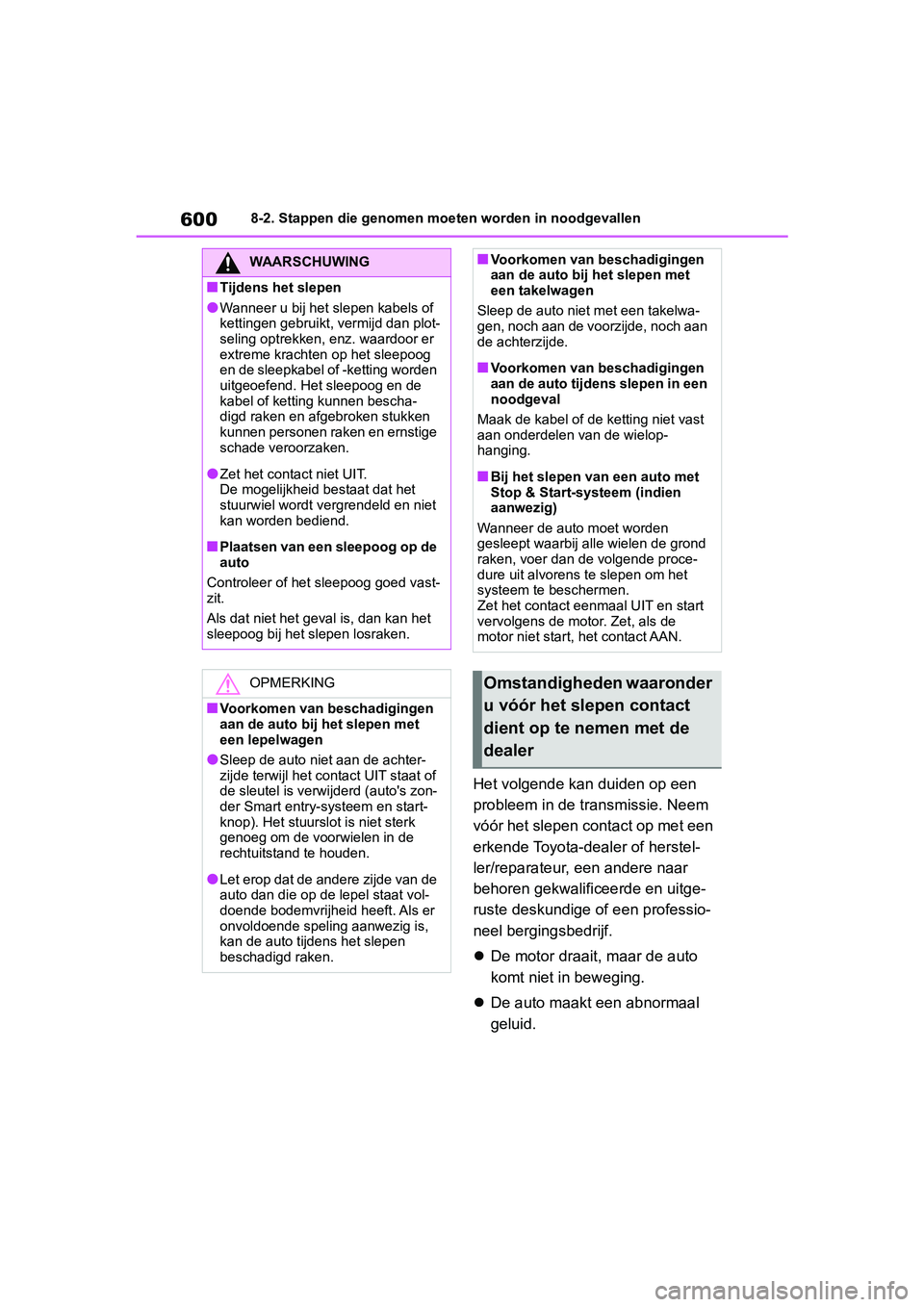

6008-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een
probleem in de transmissie. Neem
vóór het slepen contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur, een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige of een professio-
neel bergingsbedrijf.
De motor draait, maar de auto
komt niet in beweging.
 De auto maakt een abnormaal
geluid.
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of
kettingen gebruikt, vermijd dan plot-
seling optrekken, enz. waardoor er
extreme krachten op het sleepoog
en de sleepkabel of -ketting worden
uitgeoefend. Het sleepoog en de
kabel of ketting kunnen bescha-
digd raken en afgebroken stukken
kunnen personen raken en ernstige
schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het
stuurwiel wordt vergrendeld en niet
kan worden bediend.
■Plaatsen van een sleepoog op de
auto
Controleer of het sleepoog goed vast-
zit.
Als dat niet het gev al is, dan kan het
sleepoog bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen
aan de auto bij het slepen met
een lepelwagen
●Sleep de auto niet aan de achter-
zijde terwijl het contact UIT staat of
de sleutel is verwijderd (auto's zon-
der Smart entry-systeem en start-
knop). Het stuurslot is niet sterk
genoeg om de voorwielen in de
rechtuitstand te houden.
●Let erop dat de andere zijde van de
auto dan die op de lepel staat vol-
doende bodemvrijheid heeft. Als er
onvoldoende speling aanwezig is,
kan de auto tijdens het slepen
beschadigd raken.
■Voorkomen van beschadigingen
aan de auto bij het slepen met
een takelwagen
Sleep de auto niet met een takelwa-
gen, noch aan de voorzijde, noch aan
de achterzijde.
■Voorkomen van beschadigingen
aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast
aan onderdelen van de wielop-
hanging.
■Bij het slepen van een auto met
Stop & Start-systeem (indien
aanwezig)
Wanneer de auto moet worden
gesleept waarbij alle wielen de grond
raken, voer dan de volgende proce-
dure uit alvorens te slepen om het
systeem te beschermen.
Zet het contact eenmaal UIT en start
vervolgens de motor. Zet, als de
motor niet start, het contact AAN.
Omstandigheden waaronder
u vóór het slepen contact
dient op te nemen met de
dealer
pM_RAV4_OM_OM42D03E_(EE).book P age 600 Wednesday, March 20, 2019 2:08 PM

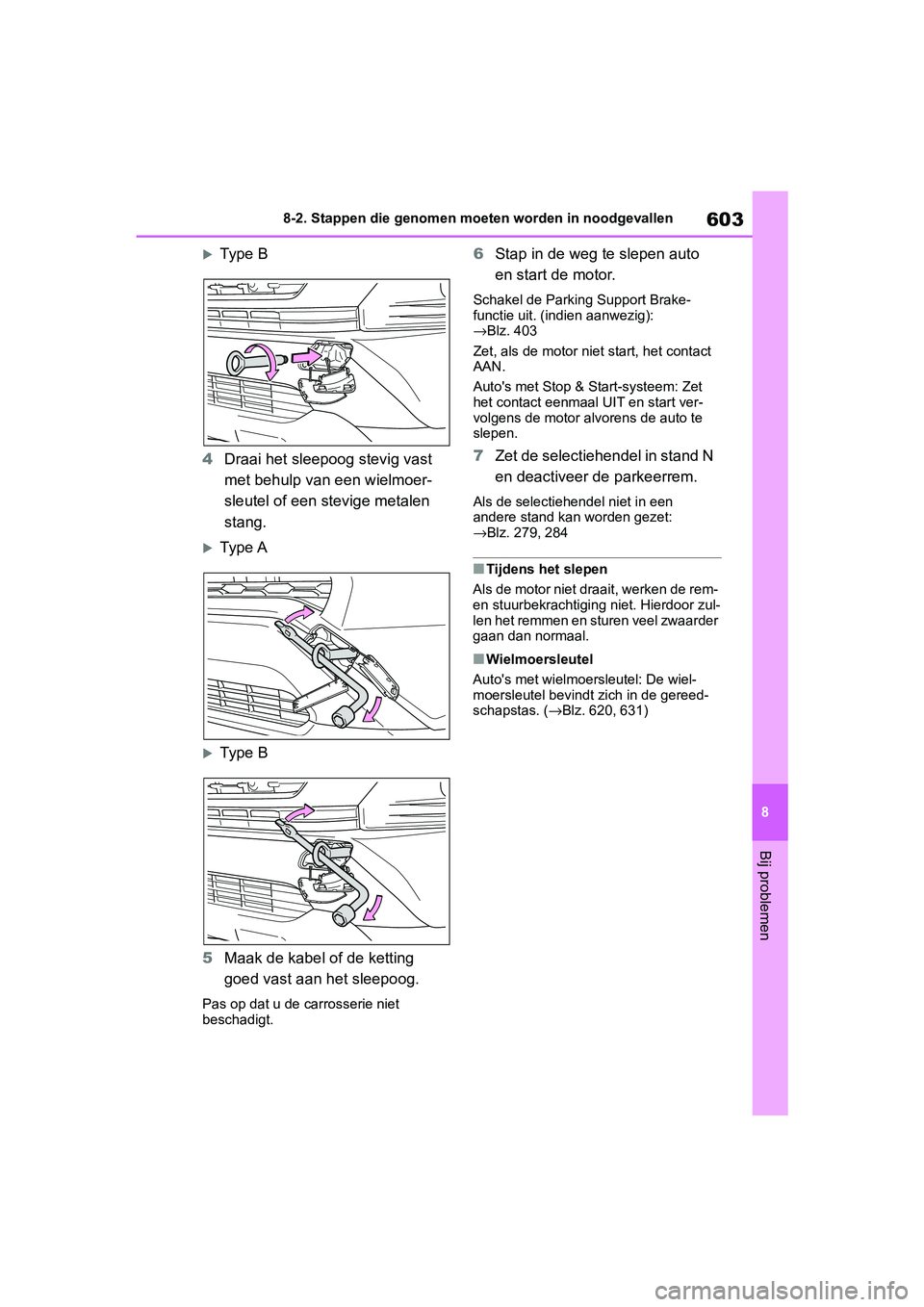

603
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Type B
4 Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Type A
Type B
5 Maak de kabel of de ketting
goed vast aan het sleepoog.
Pas op dat u de carrosserie niet
beschadigt.
6Stap in de weg te slepen auto
en start de motor.
Schakel de Parking Support Brake-
functie uit. (indien aanwezig):
→Blz. 403
Zet, als de motor nie t start, het contact
AAN.
Auto's met Stop & Start-systeem: Zet
het contact eenmaal UIT en start ver-
volgens de motor al vorens de auto te
slepen.
7 Zet de selectiehendel in stand N
en deactiveer de parkeerrem.
Als de selectiehendel niet in een
andere stand kan worden gezet:
→Blz. 279, 284
■Tijdens het slepen
Als de motor niet draait, werken de rem-
en stuurbekrachtiging niet. Hierdoor zul-
len het remmen en sturen veel zwaarder
gaan dan normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wiel-
moersleutel bevindt zich in de gereed-
schapstas. ( →Blz. 620, 631)
pM_RAV4_OM_OM42D03E_(EE).book P age 603 Wednesday, March 20, 2019 2:08 PM

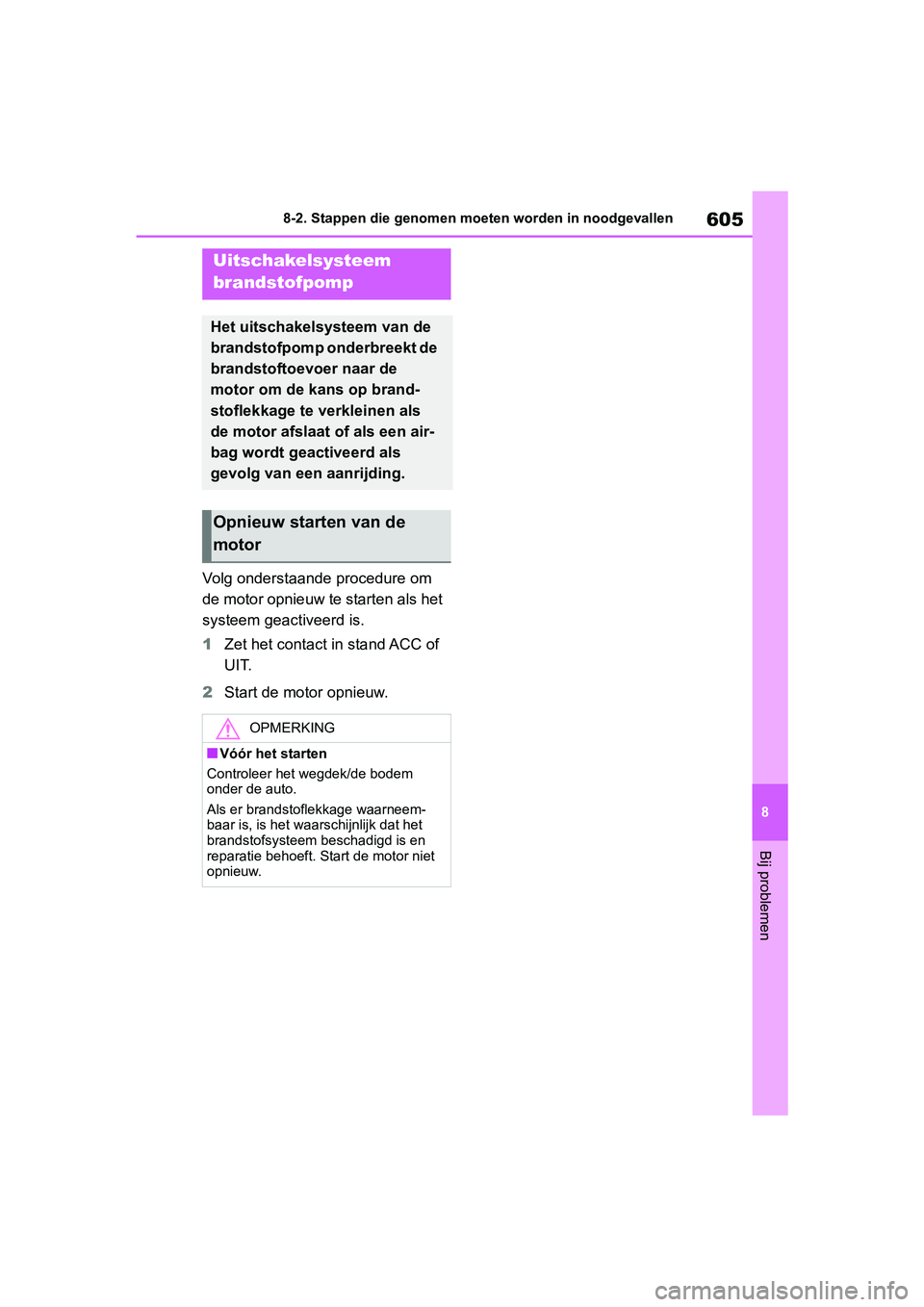

605
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Volg onderstaande procedure om
de motor opnieuw te starten als het
systeem geactiveerd is.
1
Zet het contact in stand ACC of
UIT.
2 Start de motor opnieuw.
Uitschakelsysteem
brandstofpomp
Het uitschakelsysteem van de
brandstofpomp onderbreekt de
brandstoftoevoer naar de
motor om de kans op brand-
stoflekkage te verkleinen als
de motor afslaat of als een air-
bag wordt geactiveerd als
gevolg van een aanrijding.
Opnieuw starten van de
motor
OPMERKING
■Vóór het starten
Controleer het wegdek/de bodem
onder de auto.
Als er brandstoflekkage waarneem-
baar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en
reparatie behoeft. Sta rt de motor niet
opnieuw.
pM_RAV4_OM_OM42D03E_(EE).book P age 605 Wednesday, March 20, 2019 2:08 PM

609
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschuwingszoemer) PCS
■Controlelampje LTA/controlelamp
je (waarschuwingszoemer) LKA
■Controlelampje uitgeschakeld Stop & Start-systeem
WaarschuwingslampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storin g aanwezig is in het PCS
(Pre-Crash Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety- systeem) is tijdelijk niet
beschikbaar, corrigerende maatregelen kunnen
noodzakelijk zijn.
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 320, 618)
Als het PCS (Pre-Crash S afety-systeem) of de VSC
(Vehicle Stability Control-systeem) wordt uitgescha-
keld, gaat het waarschuwingslampje PCS branden.
→ Blz. 329
WaarschuwingslampjeDetails/handelingen
(Oranje)
(indien aanwezig)
Geeft aan dat er een storin g aanwezig is in de LTA
(Lane Tracing Assist) of LDA (Lane Departure Alert
met stuurregeling)
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 339, 347)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storin g aanwezig is het Stop &
Start-systeem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 609 Wednesday, March 20, 2019 2:08 PM

611
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje (waarsch
uwingszoemer) RCTA OFF
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storin g aanwezig is in de RCTA
(Rear Crossing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbu mper rondom de radarsen-
sor vuil is, enz. ( →Blz. 389)
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 381, 616)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
De VSC/Trailer Sway Control;
 Het TRC-systeem;
 Het Hill Start Assist Control-systeem of
 De Downhill Assist Control (indien aanwezig)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 611 Wednesday, March 20, 2019 2:08 PM

617
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Safety-systeem) (indien aanwezig) of het
Dynamic Radar Crui
se Control-systeem
met volledig snelheidsbereik (indien aan-
wezig) in werking zijn. Als een waarschu-
wingsmelding wordt weergegeven,
decelereer de auto dan of volg de instruc-
tie op het multi-informatiedisplay.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling of de Parking
Support Brake-functie (indien aanwezig) in
werking is (
→Blz. 254, 403). Volg de
instructies op het multi-informatiedisplay.
●Als er een melding over de bediening
van de startknop wordt weergegeven
Er wordt een instructie voor de bediening
van de startknop weergegeven wanneer
een onjuiste procedure voor het starten
van het motor wordt uitgevoerd of wanneer
de startknop onjuist wordt bediend. Volg
de op het multi-infor matiedisplay weerge-
geven instructies om de startknop nog-
maals te bedienen.
●Als er een melding over de bediening
van de selectiehendel wordt weergege-
ven
Om te voorkomen dat de selectiehendel in
de verkeerde stand wordt gezet of dat de
auto onverwachts i n beweging komt, kan
op het multi-informatiedisplay een melding
worden weergegeven die u verzoekt om de
selectiehendel in een andere stand te zet-
ten. Volg in dat geval de instructie van de
melding en zet de selectiehendel in de
aangegeven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloei-
stof wordt weergegeven
Controleer het onderde el dat op het multi-
informatiedisplay wordt
weergegeven of dat door het waarschu-
wingslampje wordt aa ngegeven en los het
probleem op, bijvoorbeeld door het
geopende portier te sluiten of de vloeistof
bij te vullen.
■Als er een melding wordt weergege-
ven dat u naar een erkende Toyota-
dealer of hersteller/ reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergege-
ven dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetref-
fende instructies.
• “Engine Coolant Temp High” (hoge koel-
vloeistoftemperatuur) (
→Blz. 649)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) (
→Blz. 433)
●Als de onderstaande meldingen worden
weergegeven, is er mog elijk sprake van
een storing.
Breng de auto onmiddellijk op een vei-
lige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeer de en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Charging System Malfunction” (storing laadsysteem)
• “High Transmission Fluid Temp” (tempe- ratuur transmissievloeistof hoog) (auto's
met automatische transmissie) (AWD-
uitvoeringen)
• “Transmission Oil Temp. High” (tempe- ratuur transmissievloeistof hoog) (auto's
met Multidrive CVT)
• “Smart Entry & Start System Malfunc- tion” (storing Smart entry-systeem met
startknop)
●Als de onderstaande meldingen worden
weergegeven, is er mog elijk sprake van
een storing.
Laat onmiddellijk de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
pM_RAV4_OM_OM42D03E_(EE).book P age 617 Wednesday, March 20, 2019 2:08 PM

6188-2. Stappen die genomen moeten worden in noodgevallen
■Als “Shift to P when Parked” (zet bij
het parkeren de selectiehendel in
stand P) wordt weergegeven
De melding wordt weergegeven wanneer
het bestuurdersportier wordt geopend ter-
wijl het contact niet UIT is gezet en de
selectiehendel in een andere stand dan P
stond.
Zet de selectiehendel in stand P.
■Als “Auto Power OFF to Conserve
Battery” (Auto power off-functie inge-
schakeld om batterijpakket te sparen)
wordt weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Wanneer de motor de volgende keer wordt
gestart, moet het motortoerental enigszins
worden verhoogd en gedurende ongeveer
5 minuten op dit niveau worden gehand-
haafd om de accu op te laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvul-
len of verversen) wordt weergegeven
Het motoroliepeil is m ogelijk te laag. Con-
troleer het oliepeil en vul indien nodig olie
bij. Deze waarschuwingsmelding verschijnt
mogelijk wanne er de auto op een helling
stilstaat. Plaats de auto op een horizontale
ondergrond en controleer of de melding
verdwijnt.
■Als “Front Camera Unavailable”
(camera voor niet beschikbaar) of
“Front Camera Unavailable See
Owner’s Manual” (camera voor niet
beschikbaar. Zie handleiding) wordt
weergegeven (indien aanwezig)
De onderstaande systemen worden moge-
lijk tijdelijk uitgeschak eld tot het in de mel-
ding aangegeven probleem is opgelost.
(
→Blz. 320, 606)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●LDA (Lane Departure Alert met stuurre-
geling)*
●Automatic High Beam-systeem*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavaila-
ble See Owner's Manual” (Dynamic
Radar Cruise Control-systeem niet
beschikbaar. Zie handleiding) (indien
aanwezig) wordt weergegeven
Het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik (indien
aanwezig) of het Dynamic Radar Cruise
Control-systeem (indi en aanwezig) wordt
tijdelijk uitgeschakel d of tot het in de mel-
ding aangegeven prob leem is opgelost.
(Oorzaken en oplossingen:
→Blz. 320)
■Als “Radar Cruise Control Unavaila-
ble” (Dynamic Radar Cruise Control-
systeem niet beschikbaar) wordt
weergegeven (indien aanwezig)
Het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik (indien
aanwezig) of het Dynamic Radar Cruise
Control-systeem (indien aanwezig) kan tij-
delijk niet gebruikt worden. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Waarschuwingszoemer→Blz. 614
WAARSCHUWING
■Als er een waarschuwings-
lampje gaat branden of een waar-
schuwingszoemer klinkt
wanneer een waarschuwingsmel-
ding wordt weergegeven op het
multi-informatiedisplay
→Blz. 615
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) wordt regelmatig weerge-
geven
Mogelijk is er een storing met betrek-
king tot het laadsysteem of de accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 618 Wednesday, March 20, 2019 2:08 PM
