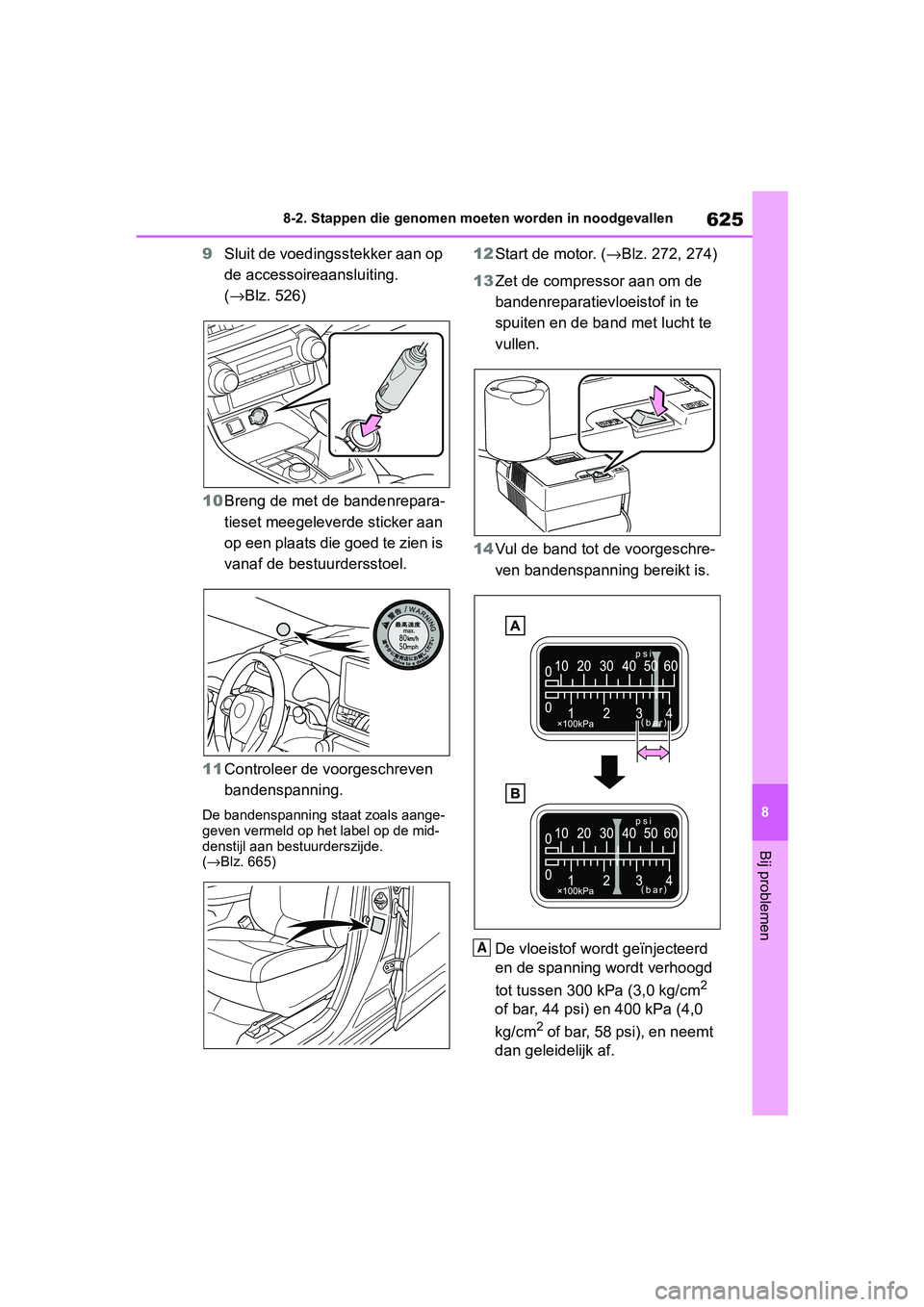

2019 TOYOTA RAV4 Start

625
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
9
Sluit de voedingsstekker aan op
de accessoireaansluiting.
(→ Blz. 526)
10 Breng de met de bandenrepara-
tieset meegeleverde sticker aan
op een plaats die goed te zien is
vanaf de bestuurdersstoel.
11 Controleer de voorgeschreven
bandenspanning.
De bandenspanning staat zoals aange-
geven vermeld op het label op de mid-
denstijl aan bestuurderszijde.
(→Blz. 665)
12Start de motor. (→ Blz. 272, 274)
13 Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
14 Vul de band tot de voorgeschre-
ven bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd
en de spanning wordt verhoogd
tot tussen 300 kPa (3,0 kg/cm
2
of bar, 44 psi) en 400 kPa (4,0
kg/cm
2 of bar, 58 psi), en neemt
dan geleidelijk af.
A
pM_RAV4_OM_OM42D03E_(EE).book P age 625 Wednesday, March 20, 2019 2:08 PM

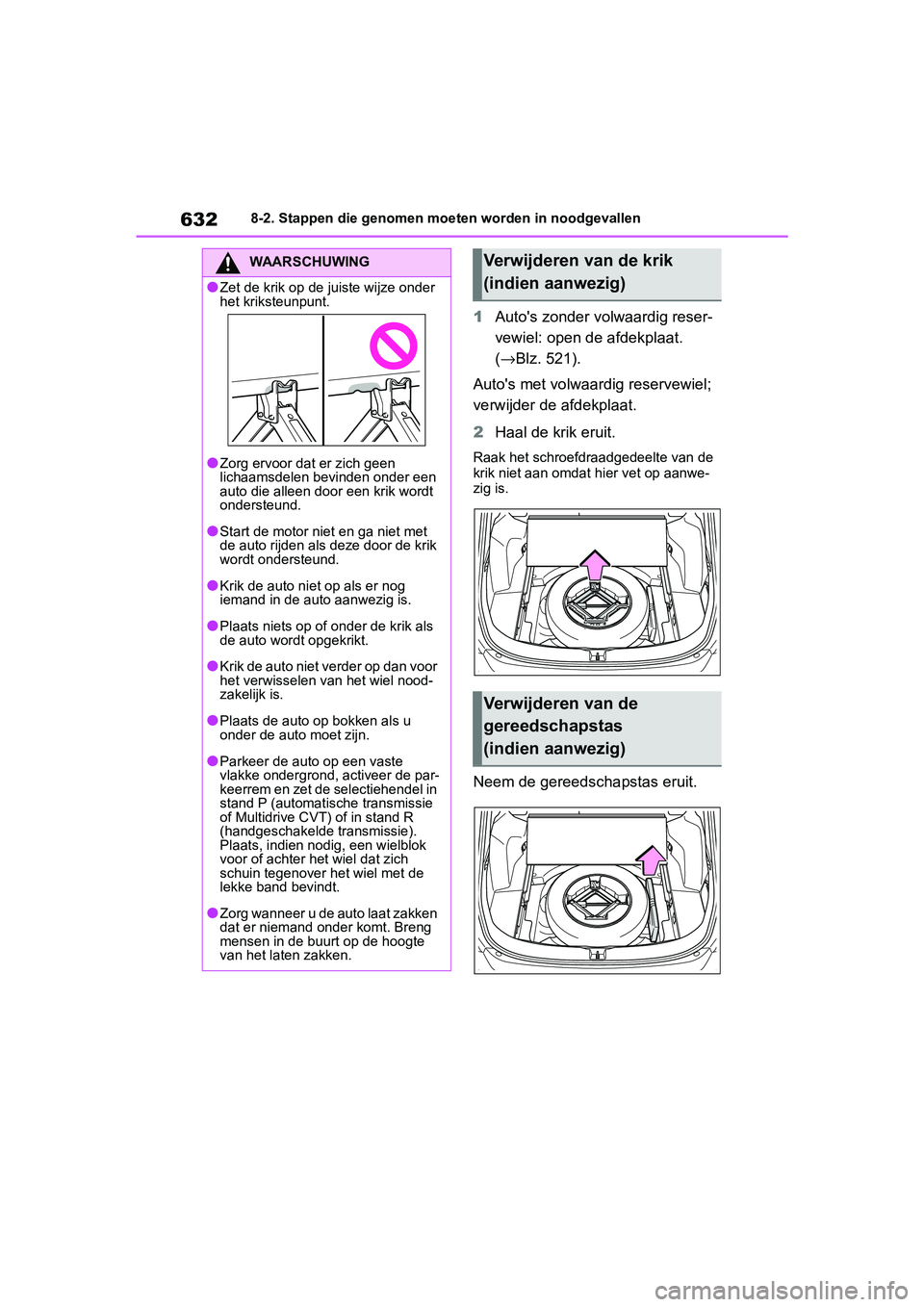

6328-2. Stappen die genomen moeten worden in noodgevallen
1Auto's zonder volwaardig reser-
vewiel: open de afdekplaat.
(→ Blz. 521).
Auto's met volwaardig reservewiel;
verwijder de afdekplaat.
2 Haal de krik eruit.
Raak het schroefdraadgedeelte van de
krik niet aan omdat hier vet op aanwe-
zig is.
Neem de gereedschapstas eruit.
WAARSCHUWING
●Zet de krik op de juiste wijze onder
het kriksteunpunt.
●Zorg ervoor dat er zich geen
lichaamsdelen bevinden onder een
auto die alleen door een krik wordt
ondersteund.
●Start de motor niet en ga niet met
de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog
iemand in de auto aanwezig is.
●Plaats niets op of onder de krik als
de auto wordt opgekrikt.
●Krik de auto niet verder op dan voor
het verwisselen van het wiel nood-
zakelijk is.
●Plaats de auto op bokken als u
onder de auto moet zijn.
●Parkeer de auto op een vaste
vlakke ondergrond, activeer de par-
keerrem en zet de selectiehendel in
stand P (automatische transmissie
of Multidrive CVT) of in stand R
(handgeschakelde transmissie).
Plaats, indien nodig, een wielblok
voor of achter het wiel dat zich
schuin tegenover het wiel met de
lekke band bevindt.
●Zorg wanneer u de auto laat zakken
dat er niemand onder komt. Breng
mensen in de buurt op de hoogte
van het laten zakken.
Verwijderen van de krik
(indien aanwezig)
Verwijderen van de
gereedschapstas
(indien aanwezig)
pM_RAV4_OM_OM42D03E_(EE).book P age 632 Wednesday, March 20, 2019 2:08 PM

6408-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten
kan het probleem veroorzaken:
Er is mogelijk onvoldoende
brandstof aanwezig in de tank.
Vul de brandstoftank.
 De motor kan verzopen zijn.
Probeer nogmaals de motor te
starten en volg daarbij de juiste
startprocedures. (→ Blz. 272,
274)
 Er kan een storing aanwezig zijn
in de startblokkering. ( →Blz. 85)
Een van de onderstaande punten
kan het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(→ Blz. 645)
OPMERKING
■Bij het vervangen van banden
(auto's met bandenspannings-
waarschuwingssysteem)
Neem voor het ver wijderen en plaat-
sen van wielen, banden of banden-
spanningssensoren en -zenders
contact op met een erkende Toyota-
dealer of hersteller/ reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige, omdat de
bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er
niet voorzichtig mee wordt omge-
gaan.
Als de motor niet wil
aanslaan
Als de motor niet wil aanslaan
terwijl wel de ju iste startproce-
dures zijn gevolgd ( →Blz. 272,
274), kan dat de volgende oor-
zaken hebben:
De motor slaat niet aan
terwijl de startmotor wel
normaal werkt
De startmotor draait
langzaam rond, de
interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid
pM_RAV4_OM_OM42D03E_(EE).book P age 640 Wednesday, March 20, 2019 2:08 PM

641
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

De accuklemmen kunnen loszit-
ten of gecorrodeerd zijn.
Het startsysteem van de motor is
mogelijk defect al s gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter een tijdelijke maatre-
gel om de motor te starten.
( → Blz. 641)
Een van de onder staande punten
kan het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(→ Blz. 645)
 Een of beide accuklemmen
zit(ten) los.
 Er is mogelijk een storing in het
stuurslot (auto's met Smart
entry-systeem en startknop).
Neem contact op me t een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige als het probleem niet ver-
holpen kan worden of als de
reparatieprocedure niet bekend is. Als de motor niet start maar de
startknop normaal werkt, kan de
motor aan de hand van de vol-
gende stappen als
een tijdelijke
maatregel worden gestart:
1 Trek aan de parkeerremschake-
laar om te controleren of de par-
keerrem is geactiveerd.
(→ Blz. 291)
Het waarschuwingslampje van de par-
keerrem gaat branden.
2 Zet de selectiehendel in stand P.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende
ongeveer 15 seconden inge-
drukt en houd het rempedaal
stevig ingetrapt.
Ook als de auto aan de hand van
deze stappen kan worden gestart,
kan er een storing in het systeem
zijn. Laat de auto nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
De startmotor draait niet
(auto's met Smart entry-
systeem en startknop)
De startmotor draait niet, de
interieurverlichting en de
koplampen gaan niet aan of
de claxon maakt geen
geluid.
Noodstartfunctie (auto's met
Smart entry-systeem en
startknop behalve
handgeschakelde
transmissie)
pM_RAV4_OM_OM42D03E_(EE).book P age 641 Wednesday, March 20, 2019 2:08 PM

6428-2. Stappen die genomen moeten worden in noodgevallen
■Als de elektronische sleutel niet
goed werkt
●Controleer of het Smart entry-systeem
met startknop niet is uitgeschakeld via
de persoonlijke voorkeursinstellingen.
Is de functie uitgeschakeld, schakel
hem dan in.
(Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
→Blz. 674)
●Controleer of de energiebespaarmo-
dus is ingeschakeld. Is de functie
ingeschakeld, schakel hem dan uit.
(→Blz. 189)
Als u uw sleutels
verliest
Een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige kan een nieuwe sleutel
maken met behulp van de
andere originele sleutel en het
sleutelnummer op uw plaatje
met sleutelnummer. Bewaar
het plaatje met het sleutelnum-
mer op een veilige plaats bui-
ten de auto, bijvoorbeeld in uw
portemonnee.
OPMERKING
■Wanneer u een elektronische
sleutel verliest (indien aanwezig)
Als de elektronische sleutel zoek blijft,
wordt het risico aanzi enlijk groter dat
de auto wordt gest olen. Ga onmiddel-
lijk met alle overgebleven elektroni-
sche sleutels die bij uw auto zijn
geleverd naar een erkende Toyota-
dealer of hersteller/ reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als de elektronische
sleutel niet goed werkt
(auto's met Smart entr y-
systeem en startknop)
Als de communicatie tussen
de elektronische sleutel en de
auto is verbroken ( →Blz. 189)
of de elektronische sleutel niet
kan worden gebruikt omdat de
batterij leeg is , werken het
Smart entry-systeem met start-
knop en de afstandsbediening
niet. In dat geval kunnen de
portieren worden geopend of
kan de motor worden gestart
door de onderstaande proce-
dure te volgen.
OPMERKING
■In geval van storingen in het
Smart entry-systeem met start-
knop of andere sleutelgerela-
teerde problemen
Breng uw auto, inclusief alle elektroni-
sche sleutels die bij uw auto zijn gele-
verd, naar een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwa lificeerde en uit-
geruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 642 Wednesday, March 20, 2019 2:08 PM

643
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Gebruik de mechanische sleutel
(
→ Blz. 167) om de volgende han-
delingen uit te voeren:
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Aan de sleutel gekoppelde functies
1 Sluit de ruiten en het schuifdak
*1 of
panoramadak*1 (draaien en vasthou-
den)*2
2 Open de ruiten en het schuifdak*1 of
panoramadak*1 (draaien en vasthou-
den)*2
*1
: Indien aanwezig*2: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige.
Automatische transmissie of
Multidrive CVT
1 Zorg ervoor dat de selectiehen-
del in stand P staat en trap het
rempedaal in.
2 Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en
wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgesch akeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
Vergrendelen en
ontgrendelen van de
portierenWAARSCHUWING
■Bij het gebruik van de mechani-
sche sleutel en het bedienen van
de elektrisch bedienbare ruiten of
het schuifdak (indien aanwezig) of
panoramadak (indien aanwezig)
Bedien de elektri sch bedienbare ruiten
of het schuifdak of het panoramadak
nadat u hebt gecontr oleerd of er geen
risico is dat een passagier met een
lichaamsdeel bekneld kan raken tus-
sen de ruiten of het schuifdak of pano-
ramadak. Laat tevens de mechanische
sleutel niet bedienen door kinderen. Het
kan gebeuren dat een lichaamsdeel van
een kind of een andere passagier klem
komt te zitten tussen de elektrisch
bedienbare ruiten of het schuifdak of
het panoramadak.
Starten van de motor
pM_RAV4_OM_OM42D03E_(EE).book P age 643 Wednesday, March 20, 2019 2:08 PM

6448-2. Stappen die genomen moeten worden in noodgevallen
3Trap het rempedaal stevig in en
controleer of op het
multi-informatiedisplay wordt
weergegeven.
4 Druk kort en krachtig op de
startknop.
Neem contact op me t een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige als de mo tor nog steeds
niet kan worden gestart.
Handgeschakelde transmissie
1 Zorg ervoor dat de selectiehen-
del in de neutraalstand staat en
trap het koppelingspedaal in.
2 Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en
wordt het cont act AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitge schakeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
3 Trap het koppelingspedaal ste-
vig in en controleer of
wordt weergegeven op het
multi-informatiedisplay.
4 Druk kort en krachtig op de
startknop. Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en
uitgeruste des-
kundige als de motor nog steeds
niet kan worden gestart.
■Uitzetten van de motorAutomatische transmissie of Mul-
tidrive CVT
Zet de selectiehendel in stand P en druk
op de startknop zoals u normaal doet bij
het afzetten van de motor.
Handgeschakelde transmissie
Zet de selectiehendel in stand N en druk
op de startknop zoals u normaliter zou
doen bij het afze tten van de motor.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaat-
regel is, wordt geadv iseerd de batterij
van de elektronische sleutel zo snel
mogelijk te laten vervangen als deze
ontladen is. ( →Blz. 578)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingescha-
keld als de mechanische sleutel wordt
gebruikt om de portieren te vergrende-
len.
Het alarm kan worden geactiveerd als
een portier met de mechanische sleutel
wordt ontgrendeld terwijl het alarmsys-
teem is ingeschakeld. ( →Blz. 109)
■Wijzigen van de standen van het
contact
Automatische transmissie of Mul-
tidrive CVT
Laat het rempedaal los en druk tijdens
stap 3 hierboven op de startknop.
De motor wordt niet gestart en de stand
verandert iedere keer dat de knop wordt
ingedrukt. ( →Blz. 276)
Handgeschakelde transmissie
Laat het koppelingspedaal los en druk
tijdens stap 3 hierboven op de start-
knop.
De motor wordt niet gestart en de stand
verandert iedere keer dat de knop wordt
ingedrukt. ( →Blz. 276)
pM_RAV4_OM_OM42D03E_(EE).book P age 644 Wednesday, March 20, 2019 2:08 PM

645
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Als u de beschikking hebt over een
set startkabels en een tweede voer-
tuig met een 12V-accu, kunt u uw
auto starten met behulp van de
onderstaande hulpstartprocedure.
1
Auto's met alarm : Controleer of
u de elektronische sleutel bij u
hebt.
Als u de startkabels aansluit, kan het
alarm afgaan of ku nnen de portieren
worden vergrendeld, afhankelijk van de
situatie. ( →Blz. 110)
2Open de motorkap. (→ Blz. 546)
3 Sluit de positieve sta rtkabelklem aan op van uw auto en sluit de
klem aan de andere zijde van de positieve startkabel aan op va n de
tweede auto. Sluit vervolgens de negatieve kabelklem aan op va n
de tweede auto en sluit de klem a an de andere zijde van de negatieve
startkabel aan op .
M20A-FKS motor
Als de accu ontladen is
U kunt de volgende procedu-
res gebruiken om de motor te
starten als de accu leeg is.
U kunt ook contact opnemen
met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Opnieuw starten van de
motor
A
B
C
D
pM_RAV4_OM_OM42D03E_(EE).book P age 645 Wednesday, March 20, 2019 2:08 PM
