2019 TOYOTA RAV4 Start

6468-2. Stappen die genomen moeten worden in noodgevallen
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu
en bewegende delen, zoals aangegeven in de afbeelding.
A25A-FKS motor
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu
en bewegende delen, zoals aangegeven in de afbeelding.
4 Start de motor van de tweede
auto. Verhoog het motortoeren-
tal iets en laat de motor gedu-
rende ongeveer 5 minuten met
het verhoogde toerental draaien
om de accu van uw auto op te
laden.
5 Open en sluit een van de portie-
ren terwijl het con tact UIT staat.
6 Houd het motorto erental van de
tweede auto constant en start
de motor van uw auto door het
contact AAN te zetten. 7
Verwijder de startkabels in exact
de omgekeerde volgorde van
aansluiten zodra de motor van
uw auto aang eslagen is.
Laat, nadat de motor van uw auto
aangeslagen is, de auto zo snel
mogelijk nakijken d oor een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
A
B
C
D
A
B
C
D
pM_RAV4_OM_OM42D03E_(EE).book P age 646 Wednesday, March 20, 2019 2:08 PM

647
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Starten van de motor als de accu
leeg is
De auto kan niet worden aangeduwd.
■Voorkomen van ontlading van de
accu
●Zet de koplampen en het audiosys-
teem uit als de motor is uitgeschakeld.
(Auto's met Stop & Start-systeem:
Behalve wanneer de motor is uitgezet
door het Stop & Start-systeem)
●Schakel niet-noodzakelijke elektrische
verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden
wordt, bijvoorbeeld in een file.
■Als de accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie
wordt gewist. Laat wanneer de accu
volledig is ontlade n de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwa lificeerde en uit-
geruste deskundige.
●Sommige systemen moeten mogelijk
worden geïnitialiseerd. ( →Blz. 684)
■Verwijderen van de accuklemmen
Wanneer de accuklemmen worden ver-
wijderd, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de
accuklemmen losneem t contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Laden van de accu
De accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is.
Dit wordt veroorzaak t door natuurlijke
ontlading en het effect van bepaalde
elektrische apparat uur. Als de auto lan-
gere tijd niet gebruikt wordt, kan de accu
ontladen en kan de auto mogelijk niet
meer worden gestart. (De accu laadt
automatisch op tijdens het rijden.)
■Opladen of vervan gen van de accu
(auto's met Smart entry-systeem en
startknop)
●Wanneer de accu is ontladen, is het in
sommige gevallen niet mogelijk om de
portieren te ontgrendelen met het
Smart entry-systee m met startknop.
Gebruik de afstandsbediening of de
mechanische sleutel om de portieren
te vergrendelen of te ontgrendelen.
●Mogelijk start de motor niet bij de eer-
ste poging nadat de accu weer is
opgeladen, maar start hij wel normaal
na de tweede poging. Dit duidt niet op
een storing.
●De stand van het c ontact wordt door
de auto opgeslagen. Wanneer de
accu weer wordt aangesloten, keert
het systeem terug naar de stand die
was geselecteerd voordat de accu
ontladen raakte. Zet vóór het losne-
men van de accu het contact UIT.
Wees extra voorzichtig bij het aanslui-
ten van de accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de accu ontladen raakte.
■Als de accu verwijderd of ontladen
is (auto's met Stop & Start-sys-
teem)
Na het losnemen en weer aansluiten
van de accuklemmen of nadat de accu
is vervangen, schakel t het Stop & Start-
systeem gedurende ongeveer 5 tot 60
minuten de motor mogelijk niet automa-
tisch uit.
■Vervangen van de batterij
●Auto's met Stop & Start-systeem:
Gebruik een originele accu die speciaal
is ontworpen v oor gebruik met het Stop
& Start-systeem of een accu met gelijk-
waardige specificaties. Wanneer een
niet-ondersteunde accu wordt gebruikt,
wordt de werking van het Stop & Start-
systeem mogelijk beperkt om de accu te
beschermen. Ook nemen de prestaties
van de accu mogelijk af en kan de motor
mogelijk niet worden herstart. Neem
pM_RAV4_OM_OM42D03E_(EE).book P age 647 Wednesday, March 20, 2019 2:08 PM

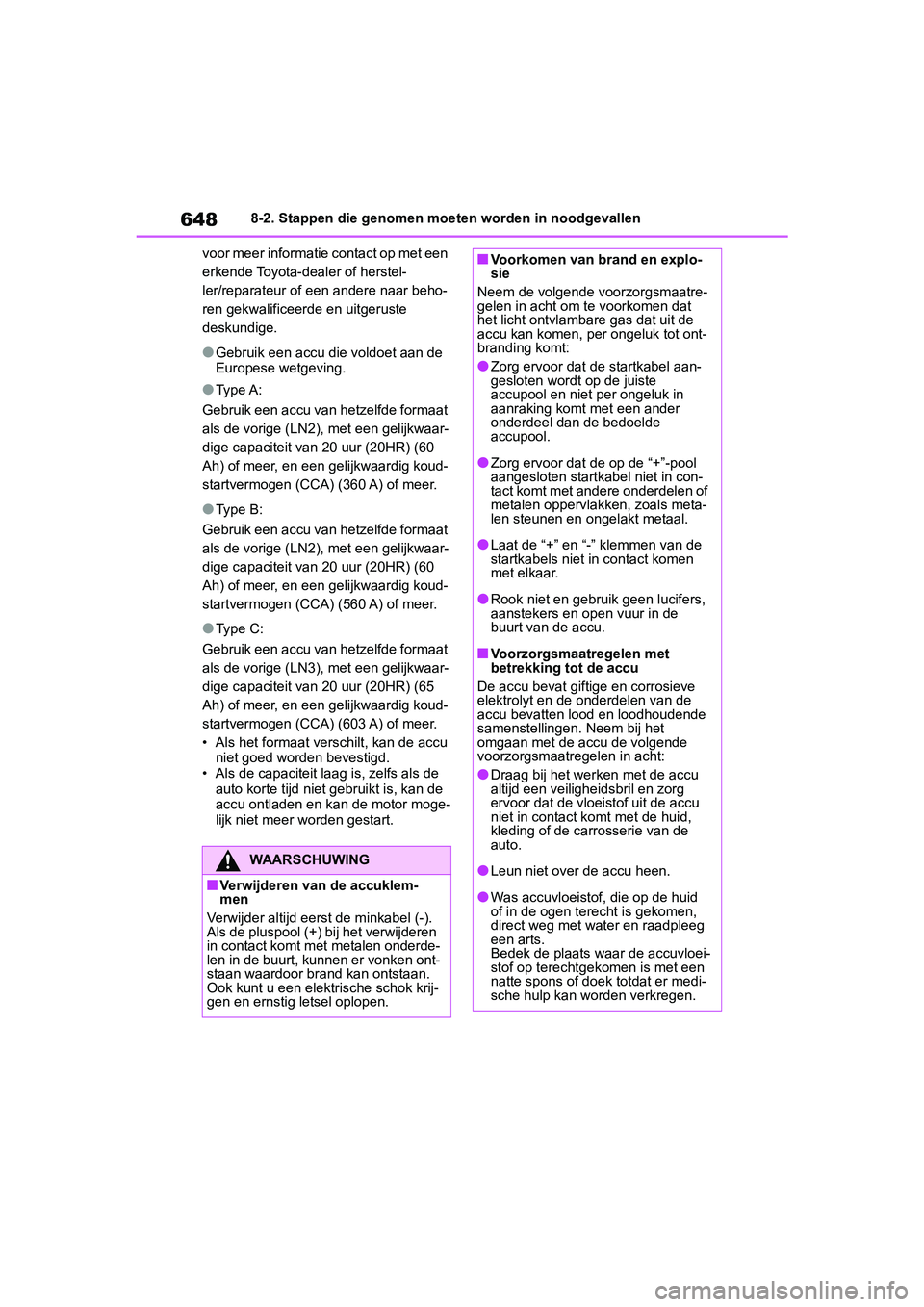

6488-2. Stappen die genomen moeten worden in noodgevallen
voor meer informatie contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Gebruik een accu die voldoet aan de
Europese wetgeving.
●Ty p e A :
Gebruik een accu van hetzelfde formaat
als de vorige (LN2), met een gelijkwaar-
dige capaciteit van 20 uur (20HR) (60
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (360 A) of meer.
●Ty p e B :
Gebruik een accu van hetzelfde formaat
als de vorige (LN2), met een gelijkwaar-
dige capaciteit van 20 uur (20HR) (60
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (560 A) of meer.
●Ty p e C :
Gebruik een accu van hetzelfde formaat
als de vorige (LN3), met een gelijkwaar-
dige capaciteit van 20 uur (20HR) (65
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (603 A) of meer.
• Als het formaat ver schilt, kan de accu
niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan de
accu ontladen en kan de motor moge-
lijk niet meer worden gestart.
WAARSCHUWING
■Verwijderen van de accuklem-
men
Verwijder altijd eerst de minkabel (-).
Als de pluspool (+) bij het verwijderen
in contact komt met metalen onderde-
len in de buurt, kunnen er vonken ont-
staan waardoor br and kan ontstaan.
Ook kunt u een ele ktrische schok krij-
gen en ernstig letsel oplopen.
■Voorkomen van brand en explo-
sie
Neem de volgende voorzorgsmaatre-
gelen in acht om te voorkomen dat
het licht ontvlam bare gas dat uit de
accu kan komen, per ongeluk tot ont-
branding komt:
●Zorg ervoor dat de startkabel aan-
gesloten wordt op de juiste
accupool en niet per ongeluk in
aanraking komt met een ander
onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool
aangesloten startkabel niet in con-
tact komt met andere onderdelen of
metalen oppervlakken, zoals meta-
len steunen en o ngelakt metaal.
●Laat de “+” en “-” klemmen van de
startkabels niet in contact komen
met elkaar.
●Rook niet en gebruik geen lucifers,
aanstekers en open vuur in de
buurt van de accu.
■Voorzorgsmaatregelen met
betrekking tot de accu
De accu bevat gift ige en corrosieve
elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende
samenstellingen. Neem bij het
omgaan met de accu de volgende
voorzorgsmaatregelen in acht:
●Draag bij het werk en met de accu
altijd een veiligheidsbril en zorg
ervoor dat de vloeistof uit de accu
niet in contact ko mt met de huid,
kleding of de carrosserie van de
auto.
●Leun niet over de accu heen.
●Was accuvloeistof, die op de huid
of in de ogen terecht is gekomen,
direct weg met water en raadpleeg
een arts.
Bedek de plaats waar de accuvloei-
stof op terechtg ekomen is met een
natte spons of doek totdat er medi-
sche hulp kan worden verkregen.
pM_RAV4_OM_OM42D03E_(EE).book P age 648 Wednesday, March 20, 2019 2:08 PM

649
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Breng de auto op een veilige
plaats tot stilstand, schakel de
airconditioning uit en zet vervol-
gens de motor af.
2 Als er stoom te zien is:
Open, nadat de stoom is ver-
dwenen, voorzichtig de motor-
kap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
WAARSCHUWING
●Was altijd uw handen nadat u de
accudrager, de accupolen en
andere accu-gerelateerde onderde-
len hebt aangeraakt.
●Houd kinderen uit de buurt van de
accu.
■Vervangen van de batterij
Neem voor meer informatie over het
vervangen van de accu contact op
met een erkende T oyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige.
■Voorkomen van schade aan de
auto (auto's met handgescha-
kelde transmissie)
Probeer de auto niet aan te duwen of
aan te slepen omdat h ierdoor de drie-
wegkatalysator te heet kan worden en
er brand kan ontstaan.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de start-
kabels voor dat deze niet verstrikt
raken in de koelventilatoren of in de
aandrijfriem van de motor.
Als uw auto over verhit
raakt
Het volgende kan erop duiden
dat de auto oververhit raakt.
 De naald van de koelvloeistof-
temperatuurmeter ( →Blz. 120,
124) komt in het rode gebied
of u merkt dat de motor minder
vermogen levert. (De auto
accelereert bijv oorbeeld niet
als het gaspedaal wordt inge-
trapt.)
 “Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” (Tempera-
tuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handlei-
ding) wordt weergegeven op
het multi-informatiedisplay.
 Er komt stoom onder de
motorkap uit.
Correctieprocedures
pM_RAV4_OM_OM42D03E_(EE).book P age 649 Wednesday, March 20, 2019 2:08 PM

6508-2. Stappen die genomen moeten worden in noodgevallen
3Controleer nadat de motor vol-
doende is afgekoeld de slangen
en het radiateurblok (radiateur)
op sporen van lekkage.
Neem bij lekkage van een grote hoe-
veelheid koelvloeistof onmiddellijk con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Radiateur
Koelventilator
4 Het koelvloeistofniveau is cor-
rect als het zich tussen de
streepjes FULL en LOW van het
reservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje 5
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koelvloei-
stof bij de hand hebt.
6Start de motor, schakel de air-
conditioning in en controleer of
de koelventilator van de radia-
teur draait en of er geen koel-
vloeistof lekt uit de radiateur of
de slangen.
De koelventilator g aat draaien als de
airconditioning wordt ingeschakeld
direct na een koude start. Controleer of
de ventilator draait door ernaar te luis-
teren en te voelen of er luchtstroom is.
Schakel als u hier niet zeker van bent
de airconditioning nog een aantal keer
in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het
vriespunt.)
7 Als de koelventilator niet draait:
Zet de motor onmi ddellijk uit en
neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
A
B
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 650 Wednesday, March 20, 2019 2:08 PM

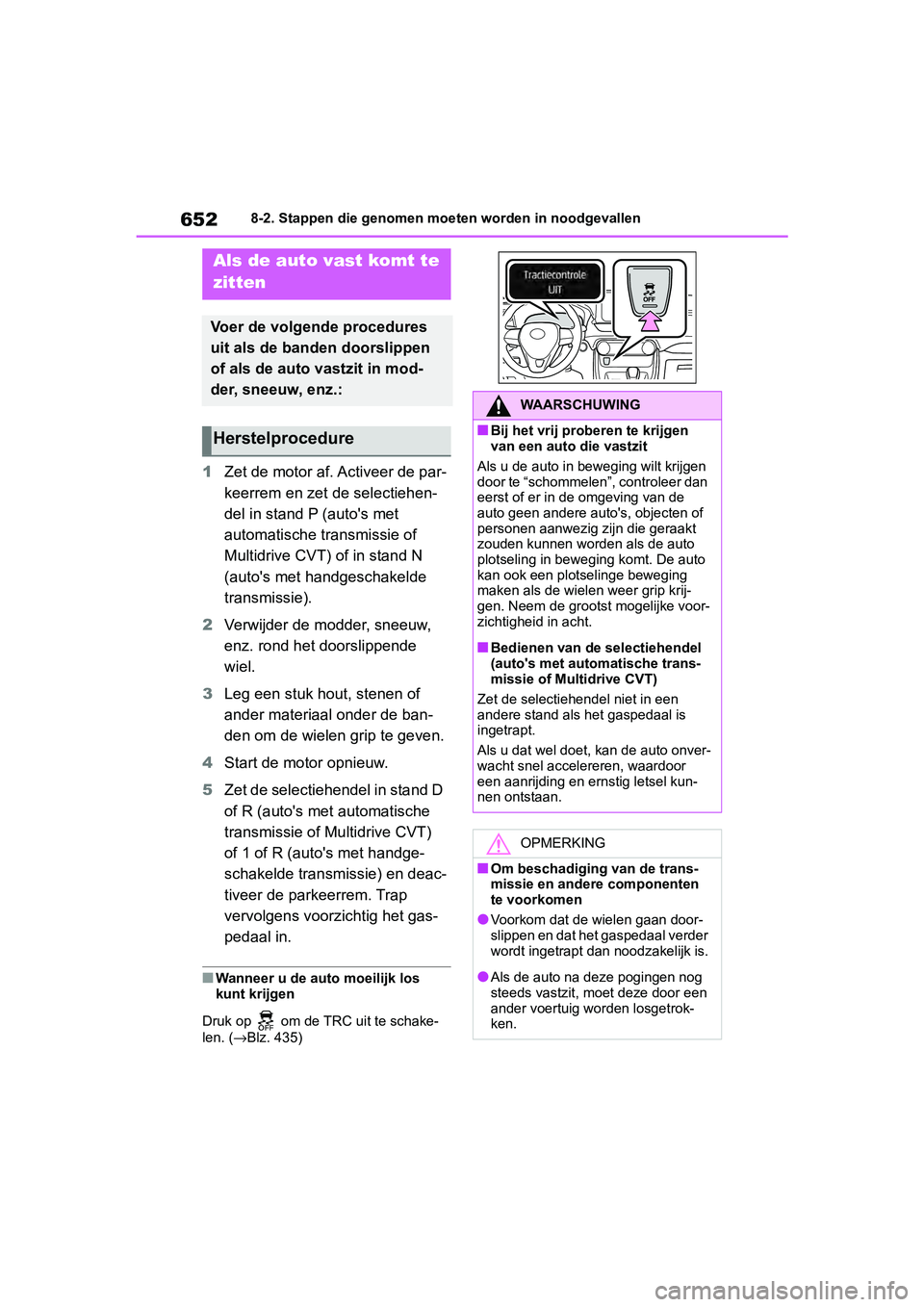

6528-2. Stappen die genomen moeten worden in noodgevallen
1Zet de motor af. Activeer de par-
keerrem en zet de selectiehen-
del in stand P (auto's met
automatische transmissie of
Multidrive CVT) of in stand N
(auto's met handgeschakelde
transmissie).
2 Verwijder de m odder, sneeuw,
enz. rond het doorslippende
wiel.
3 Leg een stuk hout, stenen of
ander materiaal onder de ban-
den om de wielen grip te geven.
4 Start de motor opnieuw.
5 Zet de selectiehendel in stand D
of R (auto's met automatische
transmissie of Multidrive CVT)
of 1 of R (auto's met handge-
schakelde transmissie) en deac-
tiveer de parkeerrem. Trap
vervolgens voorzichtig het gas-
pedaal in.
■Wanneer u de auto moeilijk los
kunt krijgen
Druk op om de TRC uit te schake-
len. ( →Blz. 435)
Als de auto vast komt te
zitten
Voer de volgende procedures
uit als de banden doorslippen
of als de auto vastzit in mod-
der, sneeuw, enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen
van een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de
auto geen andere auto's, objecten of
personen aanwezig zijn die geraakt
zouden kunnen worden als de auto
plotseling in bewegi ng komt. De auto
kan ook een plotselinge beweging
maken als de wielen weer grip krij-
gen. Neem de groots t mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
(auto's met automatische trans-
missie of Multidrive CVT)
Zet de selectiehendel niet in een
andere stand als het gaspedaal is
ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor
een aanrijding en ernstig letsel kun-
nen ontstaan.
OPMERKING
■Om beschadiging van de trans-
missie en andere componenten
te voorkomen
●Voorkom dat de wielen gaan door-
slippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrok-
ken.
pM_RAV4_OM_OM42D03E_(EE).book P age 652 Wednesday, March 20, 2019 2:08 PM

6609-1. Specificaties
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-
motorolie
15W-40:
API SL, SM of SN multigrade-motor-
olie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto vanwege
een laag brandstofverbruik en goede
starteigenschappen bij koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter bij
de volgende verversing vervangen te
worden door SAE 0W-16.
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen
dat de motor moeilijk start. Daarom
wordt dan motorolie met een viscosi-
teit van SAE 0W-16, 0W-20 of 5W-30
aanbevolen.
Te verwachten temperatuurbe-
reik tot de volgende verversingAanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft
aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer.
Olie met een lage waarde voor de
W zorgt dat de motor goed start bij
koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snel-
heden of met veel belading wordt
gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motor-
olie op of ten minste één van beide
bovenstaande symbolen op de ver-
pakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft
de kwaliteit van de motorolie aan en is
vastgesteld door API (American Petro-
leum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
A
B
A
pM_RAV4_OM_OM42D03E_(EE).book P age 660 Wednesday, March 20, 2019 2:08 PM

663
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de refe
rentiehoeveelheid.
Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.
Multidrive CVT
Hoeveelheid*
Zonder
Stop & Start-systeem8,6 l (9,1 qt., 7,6 Imp.qt.)
Met Stop & Start-systeem8,3 l (8,8 qt., 7,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidri ve-vloeistof
Door het gebruik van andere Mult idrive-vloeistof dan Toyota Genuine CVT FE-
vloeistof kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en ui teindelijk schade aan de transm issie van uw auto
ontstaan.
Handgeschakelde transmissie
Hoeveelheid transmissievloeistof1,5 l (1,6 qt. , 1,3 Imp.qt.)
Type transmissievloeistofToyota handgeschakelde-transmissievloeistof
type LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde-transmissievloeistof
●Houd er rekening mee dat, afhank elijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het sta-
tionair draaien, het schakelgevo el en/of het brandstofverbruik kunnen afwijken.
In het ergste geval kan verkeerde transmissievloeistof of verkeerd gebruik
schade aan de transmissie veroorza ken. Toyota raadt voor optimale prestaties
het gebruik van originele TOYOTA transmissievloeistof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakel de-transmis-
sievloeistof type LV GL-4 75W. G ebruik alleen door Toyota goedgekeurde origi-
nele Toyota handgeschakelde-transmissievloeistof type LV GL-4 7 5W of
gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer infor-
matie contact op met een erken de Toyota-dealer of hersteller/re parateur of een
andere naar behoren ge kwalificeerde en uitgeruste deskundige.
Koppeling
Vrije slag koppelingspedaal5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
pM_RAV4_OM_OM42D03E_(EE).book P age 663 Wednesday, March 20, 2019 2:08 PM
