2019 Peugeot Partner Vodič za korisnike (in Croatian)

23

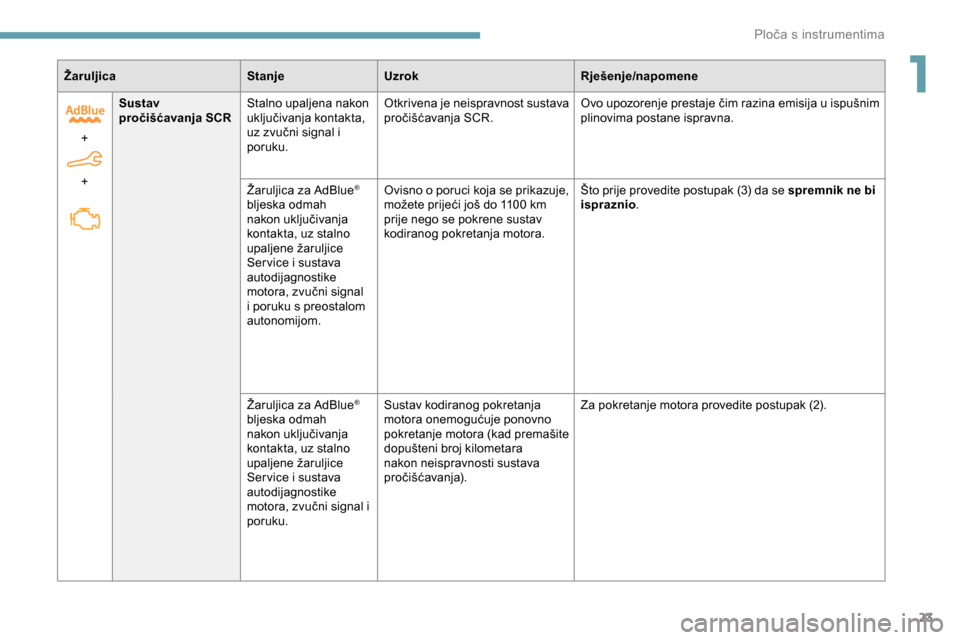

ŽaruljicaStanjeUzrok Rješenje/napomene
+
+ Sustav
pročišćavanja SCR
Stalno upaljena nakon
uključivanja kontakta,
uz zvučni signal i
poruku. Otkrivena je neispravnost sustava
pročišćavanja SCR.
Ovo upozorenje prestaje čim razina emisija u ispušnim
plinovima postane ispravna.
Žaruljica za AdBlue
®
bljeska odmah
nakon uključivanja
kontakta, uz stalno
upaljene žaruljice
Ser vice i sustava
autodijagnostike
motora, zvučni signal
i poruku s preostalom
autonomijom. Ovisno o poruci koja se prikazuje,
možete prijeći još do 1100
km
prije nego se pokrene sustav
kodiranog pokretanja motora. Što prije provedite postupak (3) da se spremnik ne bi
ispraznio
.
Žaruljica za AdBlue
®
bljeska odmah
nakon uključivanja
kontakta, uz stalno
upaljene žaruljice
Ser vice i sustava
autodijagnostike
motora, zvučni signal i
poruku. Sustav kodiranog pokretanja
motora onemogućuje ponovno
pokretanje motora (kad premašite
dopušteni broj kilometara
nakon neispravnosti sustava
pročišćavanja).
Za pokretanje motora provedite postupak (2).
1
Ploča s instrumentima

24

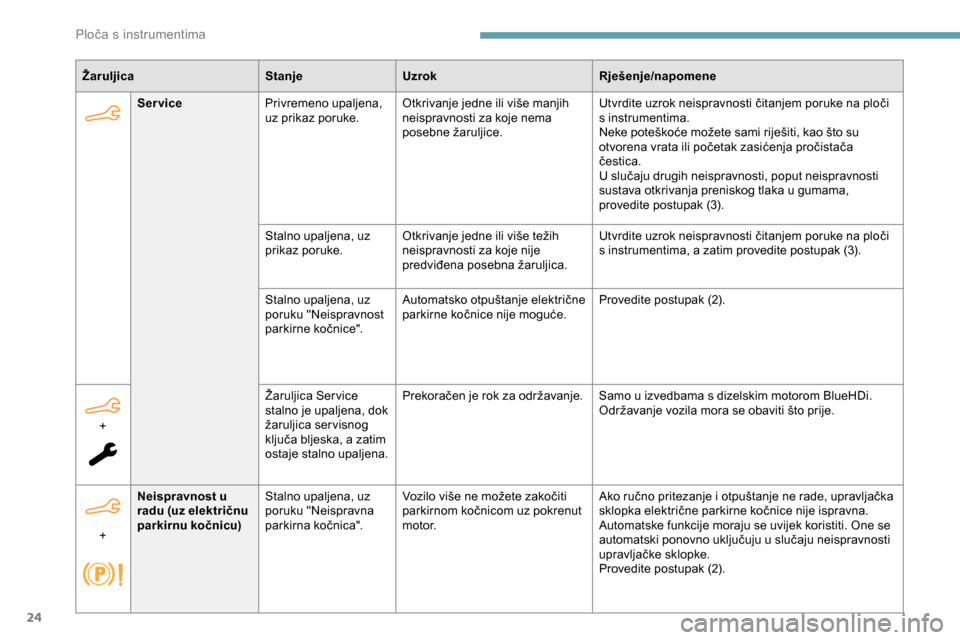

ŽaruljicaStanjeUzrok Rješenje/napomene
Service Privremeno upaljena,
uz prikaz poruke. Otkrivanje jedne ili više manjih
neispravnosti za koje nema
posebne žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili početak zasićenja pročistača
čestica.
U slučaju drugih neispravnosti, poput neispravnosti
sustava otkrivanja preniskog tlaka u gumama,
provedite postupak (3).
Stalno upaljena, uz
prikaz poruke. Otkrivanje jedne ili više težih
neispravnosti za koje nije
predviđena posebna žaruljica. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima, a zatim provedite postupak (3).
+ Žaruljica Ser vice
stalno je upaljena, dok
žaruljica servisnog
ključa bljeska, a zatim
ostaje stalno upaljena.Prekoračen je rok za održavanje. Samo u izvedbama s dizelskim motorom BlueHDi.
Održavanje vozila mora se obaviti što prije.
Stalno upaljena, uz
poruku "Neispravnost
parkirne kočnice".
Automatsko otpuštanje električne
parkirne kočnice nije moguće.
Provedite postupak (2).
+ Neispravnost u
radu (uz električnu
parkirnu kočnicu)
Stalno upaljena, uz
poruku "Neispravna
parkirna kočnica". Vozilo više ne možete zakočiti
parkirnom kočnicom uz pokrenut
motor. Ako ručno pritezanje i otpuštanje ne rade, upravljačka
sklopka električne parkirne kočnice nije ispravna.
Automatske funkcije moraju se uvijek koristiti. One se
automatski ponovno uključuju u slučaju neispravnosti
upravljačke sklopke.
Provedite postupak (2).
Ploča s instrumentima

25

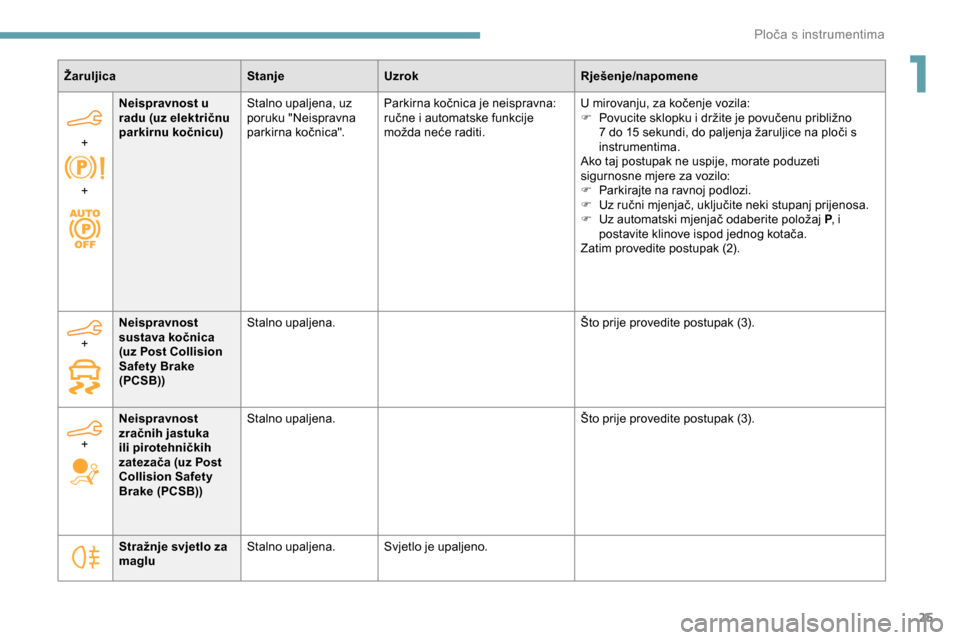

ŽaruljicaStanjeUzrok Rješenje/napomene
+
+ Neispravnost u
radu (uz električnu
parkirnu kočnicu)
Stalno upaljena, uz
poruku "Neispravna
parkirna kočnica". Parkirna kočnica je neispravna:
ručne i automatske funkcije
možda neće raditi. U mirovanju, za kočenje vozila:
F

P
ovucite sklopku i držite je povučenu približno
7 do 15
sekundi, do paljenja žaruljice na ploči s
instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
F

P
arkirajte na ravnoj podlozi.
F

U
z ručni mjenjač, uključite neki stupanj prijenosa.
F

U
z automatski mjenjač odaberite položaj P, i
postavite klinove ispod jednog kotača.
Zatim provedite postupak (2).
Stražnje svjetlo za
maglu Stalno upaljena.
Svjetlo je upaljeno.
+
Neispravnost
sustava kočnica
(uz Post Collision
Safety Brake
(PCSB)) Stalno upaljena.
Što prije provedite postupak (3).
+ Neispravnost
zračnih jastuka
ili pirotehničkih
zatezača (uz Post
Collision Safety
Brake (PCSB)) Stalno upaljena.
Što prije provedite postupak (3).
1
Ploča s instrumentima

26
ŽaruljicaStanjeUzrok Rješenje/napomene
Zelene žaruljice
Stop & Star tStalno upaljena.Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno
treperi. Način rada STOP privremeno je nedostupan
ili se automatski uključuje način rada START.
Hill Assist Descent
Control Stalno upaljena.
Funkcija je uključena, ali nisu zadovoljeni
uvjeti za regulaciju (nagib, prevelika brzina,
stupanj prijenosa).
Bljeskanje. Funkcija počinje regulaciju. Kočenje vozila je u tijeku; stop svjetla pale se
na nizbrdici.
Način rada Eco Stalno upaljena.Uključen je način rada ECO. Određene postavke vožnje prilagođene su
radi manje potrošnje goriva.
Automatski rad
brisača Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Prednja svjetla za
maglu Stalno upaljena.
Upaljena su prednja svjetla za maglu.
Pozicijska svjetla Stalno upaljena.Svjetla su upaljena.
Pokazivači smjera Bljeskanje uz
zvučni signal.Pokazivači smjera su uključeni.
Ploča s instrumentima

27

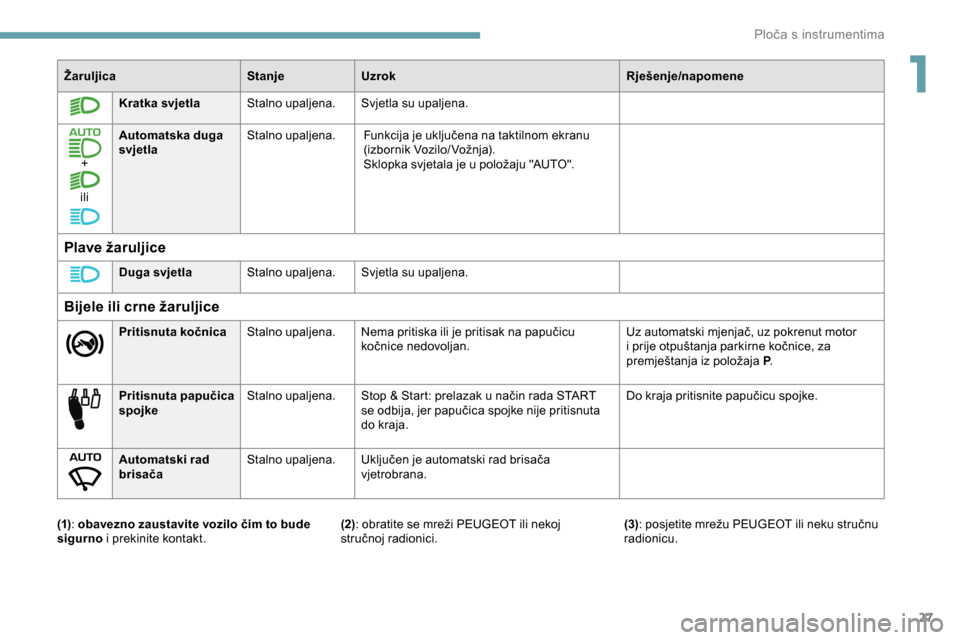

ŽaruljicaStanjeUzrok Rješenje/napomene
Kratka svjetla Stalno upaljena.Svjetla su upaljena.
+
ili Automatska duga
svjetla
Stalno upaljena.
Funkcija je uključena na taktilnom ekranu
(izbornik Vozilo/Vožnja).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla Stalno upaljena.Svjetla su upaljena.
Bijele ili crne žaruljice
Pritisnuta kočnica Stalno upaljena.Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan. Uz automatski mjenjač, uz pokrenut motor
i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P
.
Pritisnuta papučica
spojke Stalno upaljena.
Stop & Start: prelazak u način rada START
se odbija, jer papučica spojke nije pritisnuta
do kraja. Do kraja pritisnite papučicu spojke.
Automatski rad
brisača Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
(1) : obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (3)
: posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
(2): obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
1
Ploča s instrumentima

28

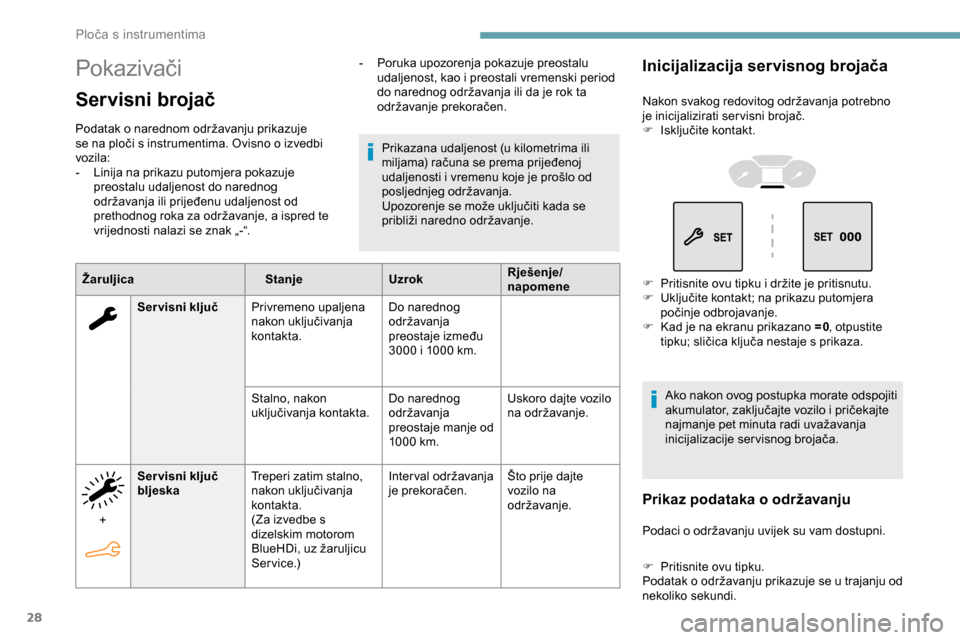

Pokazivači
Servisni brojač
Podatak o narednom održavanju prikazuje
se na ploči s instrumentima. Ovisno o izvedbi
vozila:
-
L
inija na prikazu putomjera pokazuje
preostalu udaljenost do narednog
održavanja ili prijeđenu udaljenost od
prethodnog roka za održavanje, a ispred te
vrijednosti nalazi se znak „-“.
Žaruljica StanjeUzrokRješenje/
napomene
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se
približi naredno održavanje.
Servisni ključ Privremeno upaljena
nakon uključivanja
kontakta. Do narednog
održavanja
preostaje između
3000 i 1000
km.
Stalno, nakon
uključivanja kontakta. Do narednog
održavanja
preostaje manje od
1000
km.Uskoro dajte vozilo
na održavanje.
+ Ser visni ključ
bljeska
Treperi zatim stalno,
nakon uključivanja
kontakta.
(Za izvedbe s
dizelskim motorom
BlueHDi, uz žaruljicu
Service.) Inter val održavanja
je prekoračen.
Što prije dajte
vozilo na
održavanje.
-

P
oruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period
do narednog održavanja ili da je rok ta
održavanje prekoračen.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
F

I
sključite kontakt.
F

P
ritisnite ovu tipku i držite je pritisnutu.
F

U
ključite kontakt; na prikazu putomjera
počinje odbrojavanje.
F

K
ad je na ekranu prikazano =0 , otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje pet minuta radi uvažavanja
inicijalizacije servisnog brojača.
Prikaz podataka o održavanju
Podaci o održavanju uvijek su vam dostupni.
F
P
ritisnite ovu tipku.
Podatak o održavanju prikazuje se u trajanju od
nekoliko sekundi.
Ploča s instrumentima

29

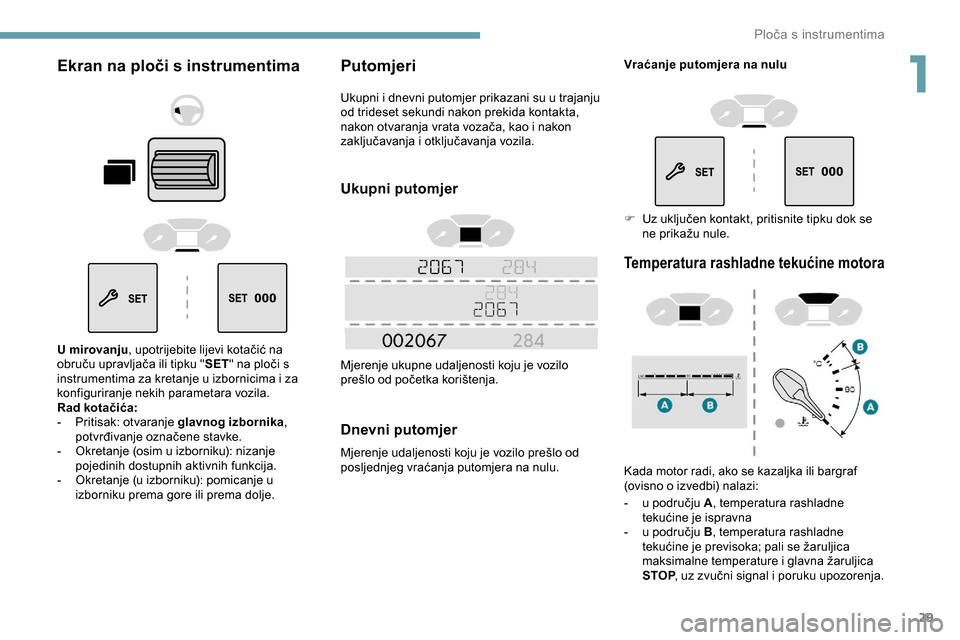

Ekran na ploči s instrumentima
U mirovanju, upotrijebite lijevi kotačić na
obruču upravljača ili tipku " SET" na ploči s
instrumentima za kretanje u izbornicima i za
konfiguriranje nekih parametara vozila.
Rad kotačića:
-

P
ritisak: otvaranje glavnog izbornika ,
potvrđivanje označene stavke.
-

O
kretanje (osim u izborniku): nizanje
pojedinih dostupnih aktivnih funkcija.
-

O
kretanje (u izborniku): pomicanje u
izborniku prema gore ili prema dolje.
Putomjeri
Ukupni i dnevni putomjer prikazani su u trajanju
od trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Dnevni putomjer
Mjerenje udaljenosti koju je vozilo prešlo od
posljednjeg vraćanja putomjera na nulu.
Temperatura rashladne tekućine motora
Kada motor radi, ako se kazaljka ili bargraf
(ovisno o izvedbi) nalazi:
-

u p
odručju A , temperatura rashladne
tekućine je ispravna
-

u p
odručju B , temperatura rashladne
tekućine je previsoka; pali se žaruljica
maksimalne temperature i glavna žaruljica
STOP , uz zvučni signal i poruku upozorenja.
Vraćanje putomjera na nulu
F

U
z uključen kontakt, pritisnite tipku dok se
ne prikažu nule.
1
Ploča s instrumentima

30

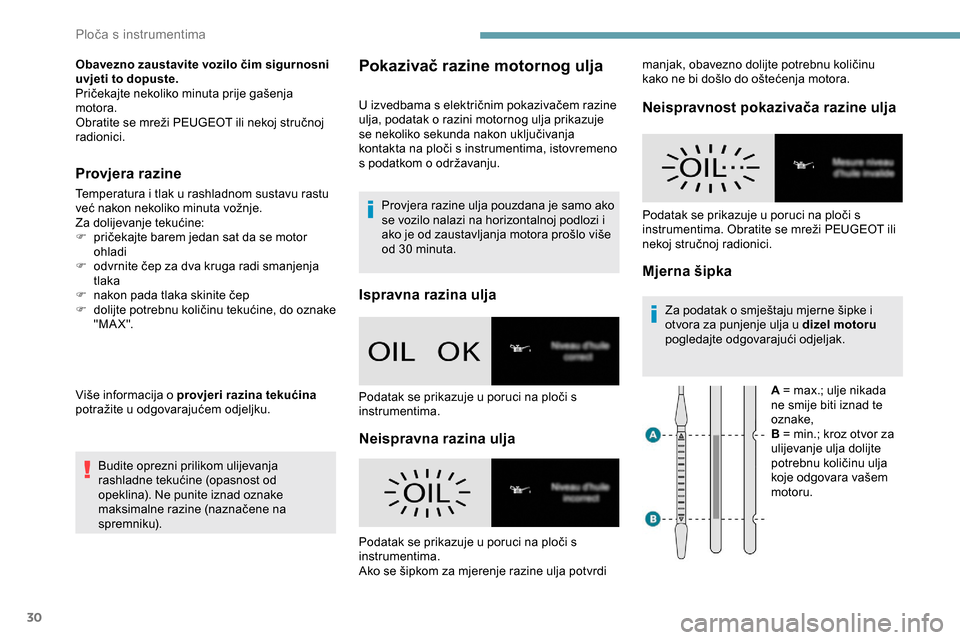

Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Pričekajte nekoliko minuta prije gašenja
motora.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Provjera razine
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
F
p
ričekajte barem jedan sat da se motor
ohladi
F

o
dvrnite čep za dva kruga radi smanjenja
tlaka
F

n
akon pada tlaka skinite čep
F

d
olijte potrebnu količinu tekućine, do oznake
" M A X ".
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku. Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake
maksimalne razine (naznačene na
spremniku).
Pokazivač razine motornog ulja
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se nekoliko sekunda nakon uključivanja
kontakta na ploči s instrumentima, istovremeno
s podatkom o održavanju.Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od zaustavljanja motora prošlo više
od 30
minuta.
Ispravna razina ulja
Neispravna razina ulja Neispravnost pokazivača razine ulja
Mjerna šipkaZa podatak o smještaju mjerne šipke i
otvora za punjenje ulja u dizel motoru

pogledajte odgovarajući odjeljak.
A = max.; ulje nikada
ne smije biti iznad te
oznake,
B = min.; kroz otvor za
ulijevanje ulja dolijte
potrebnu količinu ulja
koje odgovara vašem
motoru.
Podatak se prikazuje u poruci na ploči s
instrumentima.
Podatak se prikazuje u poruci na ploči s
instrumentima.
Ako se šipkom za mjerenje razine ulja potvrdi Podatak se prikazuje u poruci na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora.
