2019 Peugeot Partner Vodič za korisnike (in Croatian)

207
Uz ručni mjenjač pomaknite ručicu
mjenjača u neutralan položaj.
Uz automatski mjenjač postavite sklopku
mjenjača u položaj N.
Nepridržavanje ove upute može
uzrokovati oštećenje sustava kočnica i
izostanak rada sustava pomoći pri kočenju
pri ponovnom pokretanju motora.

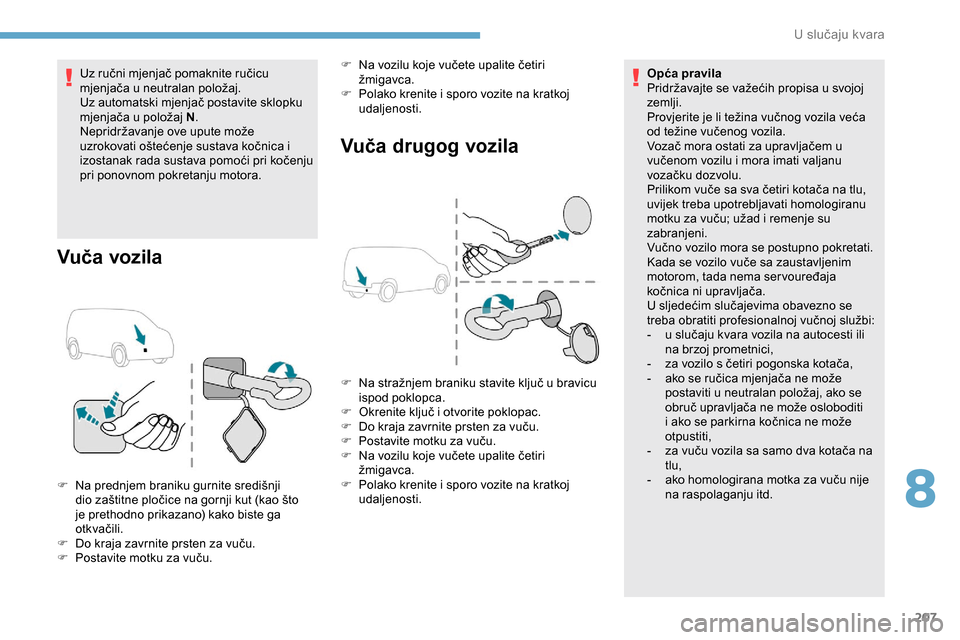

Vuča vozila Vuča drugog vozila
F Na prednjem braniku gurnite središnji
dio zaštitne pločice na gornji kut (kao što
je prethodno prikazano) kako biste ga
otkvačili.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču. F

N
a vozilu koje vučete upalite četiri
žmigavca.
F
P
olako krenite i sporo vozite na kratkoj
udaljenosti. Opća pravila
Pridržavajte se važećih propisa u svojoj
zemlji.
Provjerite je li težina vučnog vozila veća
od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati valjanu
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče sa zaustavljenim
motorom, tada nema ser vouređaja
kočnica ni upravljača.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-
u s
lučaju kvara vozila na autocesti ili
na brzoj prometnici,
-
z
a vozilo s četiri pogonska kotača,
-
a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako se
obruč upravljača ne može osloboditi
i ako se parkirna kočnica ne može
otpustiti,
-
z
a vuču vozila sa samo dva kotača na
tlu,
- a ko homologirana motka za vuču nije
na raspolaganju itd.
F

N
a stražnjem braniku stavite ključ u bravicu
ispod poklopca.
F
O
krenite ključ i otvorite poklopac.
F
D
o kraja zavrnite prsten za vuču.
F
P
ostavite motku za vuču.
F
N
a vozilu koje vučete upalite četiri
žmigavca.
F P olako krenite i sporo vozite na kratkoj
udaljenosti.
8
U slučaju kvara

208

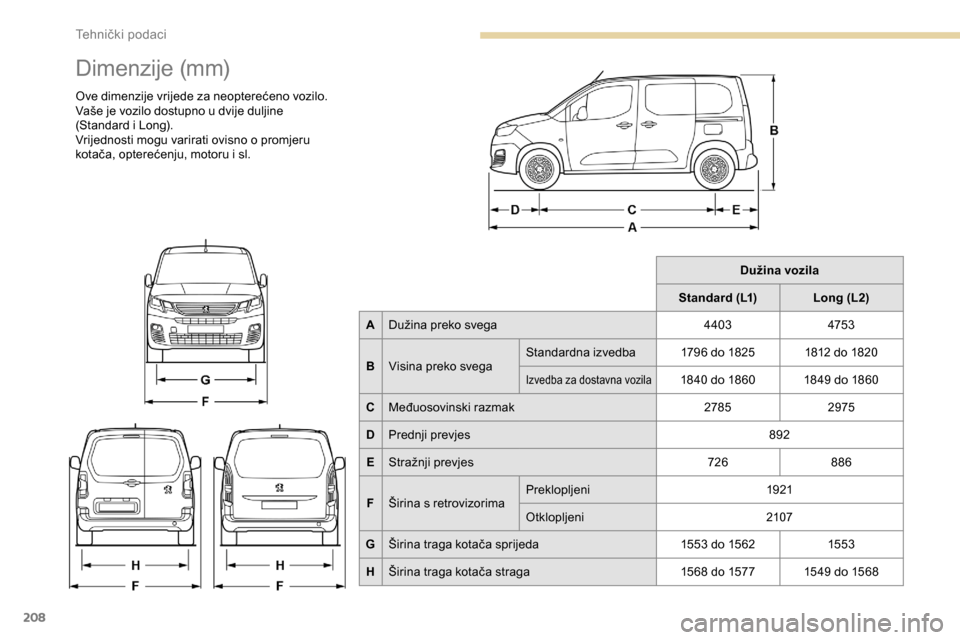

Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.
Vaše je vozilo dostupno u dvije duljine
(Standard i Long).
Vrijednosti mogu varirati ovisno o promjeru
kotača, opterećenju, motoru i sl.Dužina vozila
Standard (L1) Long (L2)
A Dužina preko svega 4403475 3
B Visina preko svega Standardna izvedba
1796 do 1825 1812 do 1820
Izvedba za dostavna vozila1840 do 1860 1849 do 1860
C Međuosovinski razmak 27852975
D Prednji prevjes 892
E Stražnji prevjes 726886
F Širina s retrovizorima Preklopljeni
1921
Otklopljeni 2107
G Širina traga kotača sprijeda 1553 do 15621553
H Širina traga kotača straga 1568 do 1577 1549 do 1568
Tehnički podaci

209

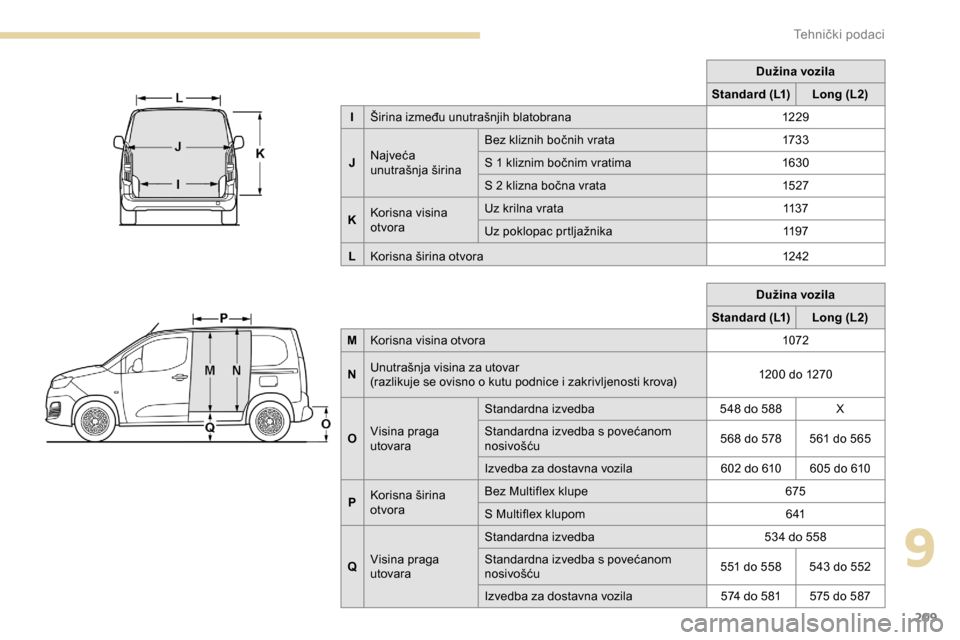

Dužina vozila
Standard (L1) Long (L2)
M Korisna visina otvora 1072
N Unutrašnja visina za utovar
(razlikuje se ovisno o kutu podnice i zakrivljenosti krova) 1200 do 1270
O Visina praga
utovara Standardna izvedba
548 do 588 X
Standardna izvedba s povećanom
nosivošću 568 do 578 561 do 565
Izvedba za dostavna vozila 602 do 610 605 do 610
P Korisna širina
otvora Bez Multiflex klupe
675
S Multiflex klupom 6 41
Q Visina praga
utovara Standardna izvedba
534 do 558
Standardna izvedba s povećanom
nosivošću 551 do 558 543 do 552
Izvedba za dostavna vozila 574 do 581 575 do 587Dužina vozila
Standard (L1) Long (L2)
I Širina između unutrašnjih blatobrana 12 2 9
J Najveća
unutrašnja širina Bez kliznih bočnih vrata
173 3
S 1 kliznim bočnim vratima 1630
S 2 klizna bočna vrata 1527
K Korisna visina
otvora Uz krilna vrata
113 7
Uz poklopac prtljažnika 11 9 7
L Korisna širina otvora 1242
9
Tehnički podaci

210

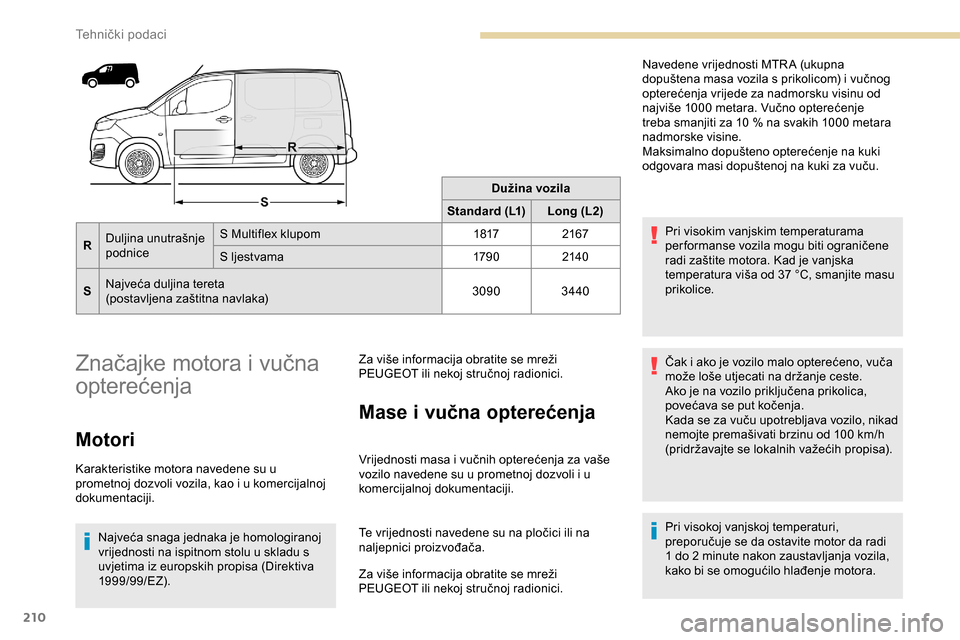

Dužina vozila
Standard (L1) Long (L2)
R Duljina unutrašnje
podnice S Multiflex klupom
18172167
S ljestvama 179 02140
S Najveća duljina tereta
(postavljena zaštitna navlaka) 3090
3440
Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskih propisa (Direktiva
1999/99/EZ). Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. Navedene vrijednosti MTR A (ukupna
dopuštena masa vozila s prikolicom) i vučnog
opterećenja vrijede za nadmorsku visinu od
najviše 1000
metara. Vučno opterećenje
treba smanjiti za 10 % na svakih 1000 metara
nadmorske visine.
Maksimalno dopušteno opterećenje na kuki
odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
per formanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Čak i ako je vozilo malo opterećeno, vuča
može loše utjecati na držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100 km/h
(pridržavajte se lokalnih važećih propisa).
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2
minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
Tehnički podaci

211
Motori i vučna opterećenja – BENZIN
MotorVTi 115 BVM5
Mjenjač Ručni s 5 stupnjeva
Kôd EC5F BE
Dužina Standard (L1)Standard (L1)
(povećana nosivost) Long (L2)
Tip, varijanta, verzija 2 mjesta
3 mjesta
Obujam (cm
3) 15 87
Najveća snaga: norma EC (kW) 85
Gorivo Bezolovno
Prikolica s kočnicom (unutar
ograničenja za MTR A) na nagibu od
12

% (kg) 2 do 3 mjesta
100010001000
Prikolica bez kočnice (kg) 2 do 3 mjesta680690 720
Maksimalno dopušteno opterećenje na
kuki/kugli za vuču (kg) 2 do 3 mjesta
747474
9
Tehnički podaci

212

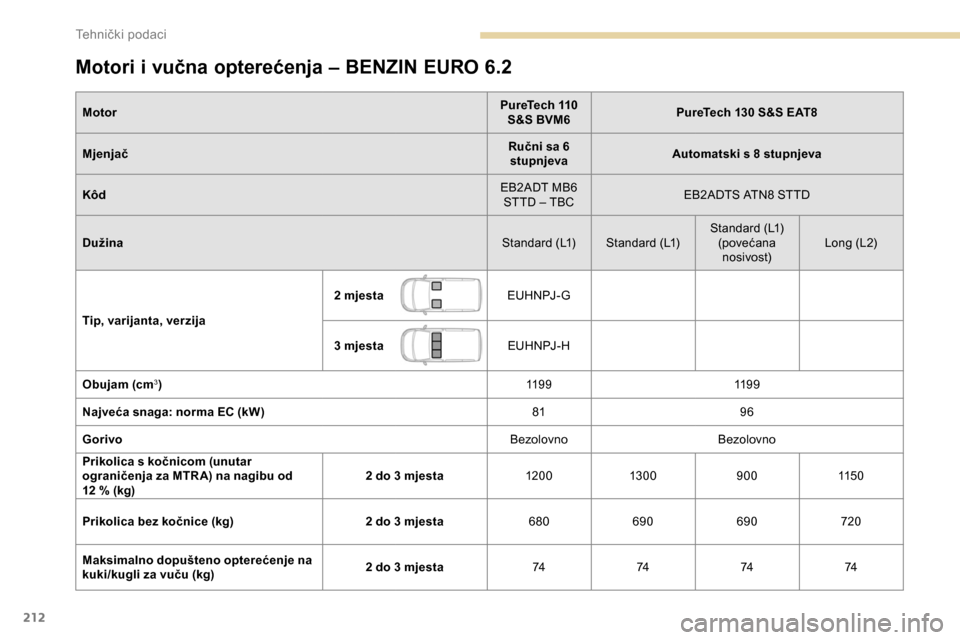

Motori i vučna opterećenja – BENZIN EURO 6.2
MotorPureTech 110
S&S BVM6 PureTech 130 S&S EAT8
Mjenjač Ručni sa 6
stupnjeva Automatski s 8 stupnjeva
Kôd EB2ADT MB6
STTD – TBC EB2ADTS ATN8 STTD
Dužina Standard (L1) Standard (L1)Standard (L1)
(povećana nosivost) Long (L2)
Tip, varijanta, verzija 2 mjesta
EU H N PJ - G
3 mjesta EU H N PJ - H
Obujam (cm
3) 11 9 911 9 9
Najveća snaga: norma EC (kW) 8196
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (unutar
ograničenja za MTR A) na nagibu od
12

% (kg) 2 do 3 mjesta
120 013 0 0 900115 0
Prikolica bez kočnice (kg) 2 do 3 mjesta680690 690 720
Maksimalno dopušteno opterećenje na
kuki/kugli za vuču (kg) 2 do 3 mjesta
74747474
Tehnički podaci

213

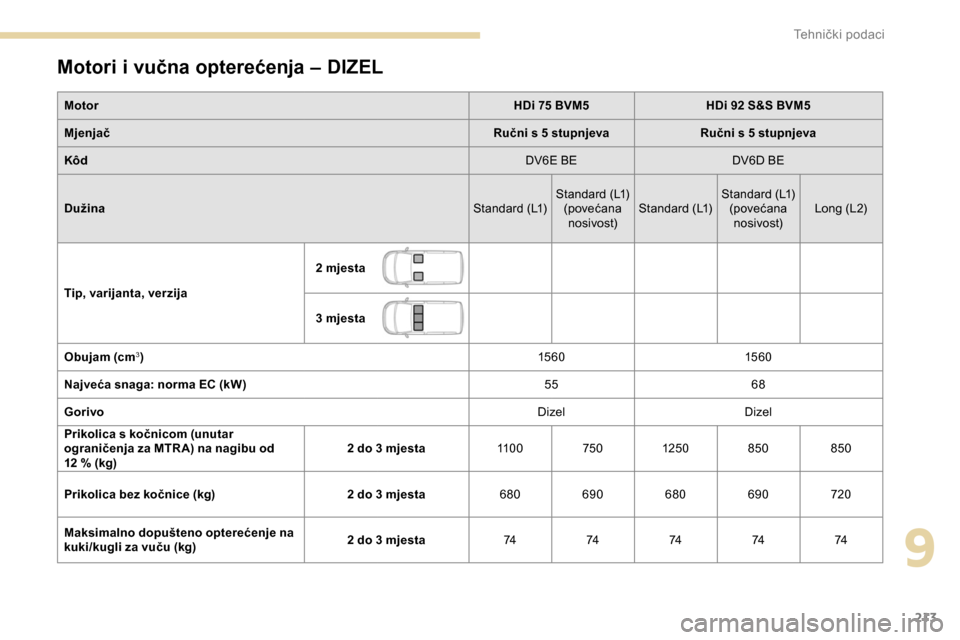

Motori i vučna opterećenja – DIZEL
MotorHDi 75 BVM5HDi 92 S&S BVM5
Mjenjač Ručni s 5 stupnjevaRučni s 5 stupnjeva
Kôd DV6E BEDV6D BE
Dužina Standard (L1)Standard (L1)
(povećana nosivost) Standard (L1) Standard (L1)
(povećana nosivost) Long (L2)
Tip, varijanta, verzija 2 mjesta
3 mjesta
Obujam (cm
3) 15 6 015 6 0
Najveća snaga: norma EC (kW) 5568
Gorivo DizelDizel
Prikolica s kočnicom (unutar
ograničenja za MTR A) na nagibu od
12

% (kg) 2 do 3 mjesta
11 0 0750125 0 850850
Prikolica bez kočnice (kg) 2 do 3 mjesta680690 680690 720
Maksimalno dopušteno opterećenje na
kuki/kugli za vuču (kg) 2 do 3 mjesta
7474747474
9
Tehnički podaci

214

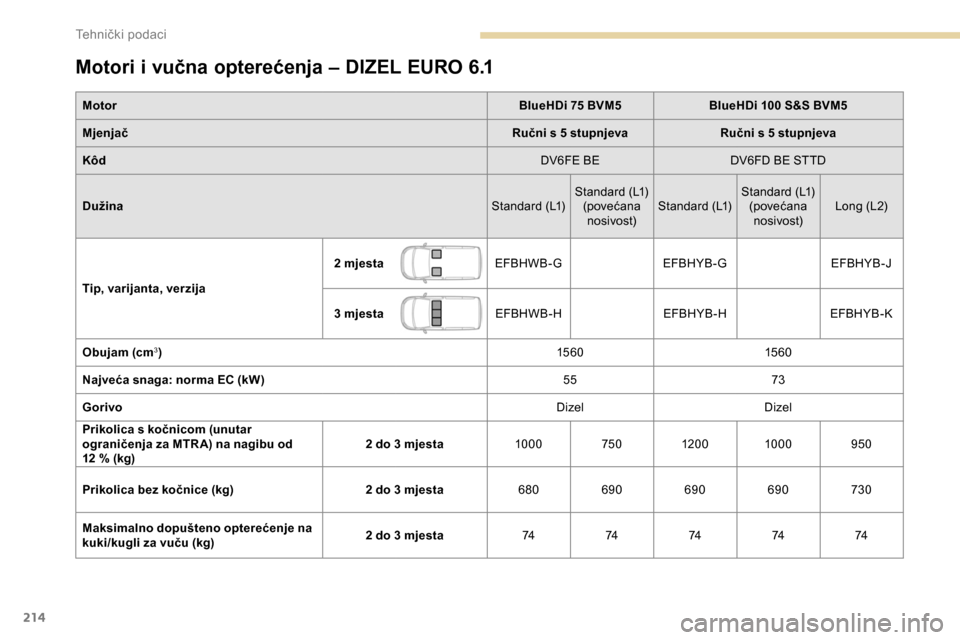

Motori i vučna opterećenja – DIZEL EURO 6.1
MotorBlueHDi 75 BVM5BlueHDi 100 S&S BVM5
Mjenjač Ručni s 5 stupnjevaRučni s 5 stupnjeva
Kôd DV6FE BEDV6FD BE STTD
Dužina Standard (L1)Standard (L1)
(povećana nosivost) Standard (L1) Standard (L1)
(povećana nosivost) Long (L2)
Tip, varijanta, verzija 2 mjesta
EFBHWB-G EFBHYB-G EFBHYB-J
3 mjesta EFBHWB-H EFBHYB-HEFBHYB-K
Obujam (cm
3) 15 6 015 6 0
Najveća snaga: norma EC (kW) 5573
Gorivo DizelDizel
Prikolica s kočnicom (unutar
ograničenja za MTR A) na nagibu od
12

% (kg) 2 do 3 mjesta
1000750120 0 1000 950
Prikolica bez kočnice (kg) 2 do 3 mjesta680690 690690 730
Maksimalno dopušteno opterećenje na
kuki/kugli za vuču (kg) 2 do 3 mjesta
7474747474
Tehnički podaci
