2019 Peugeot Partner Vodič za korisnike (in Croatian)

215

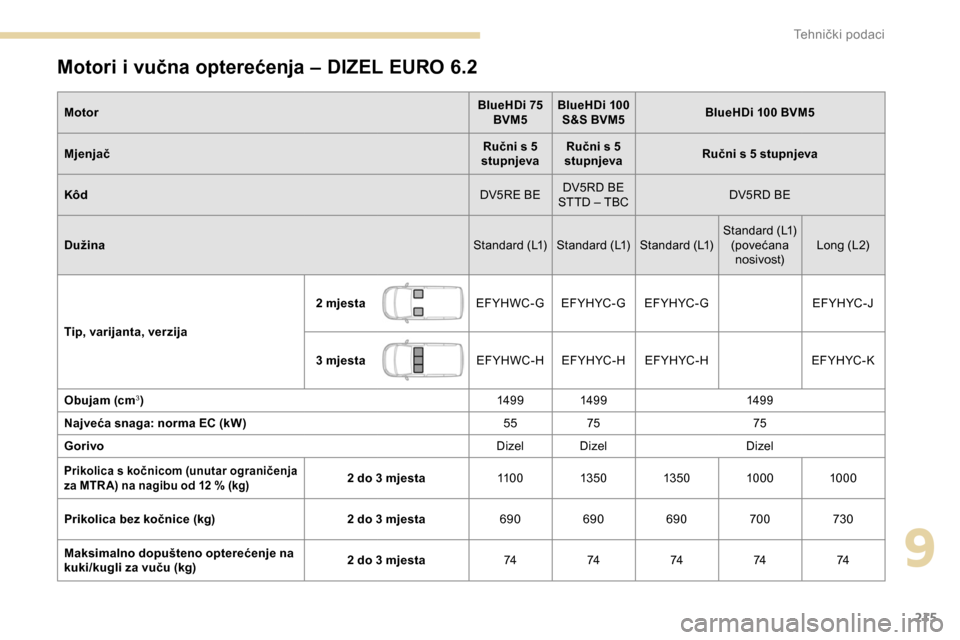

Motori i vučna opterećenja – DIZEL EURO 6.2
MotorBlueHDi 75
BVM5 BlueHDi 100
S&S BVM5 BlueHDi 100 BVM5
Mjenjač Ručni s 5
stupnjeva Ručni s 5
stupnjeva Ručni s 5 stupnjeva
Kôd DV5RE BEDV5RD BE
STTD – TBC DV5RD BE
Dužina Standard (L1) Standard (L1) Standard (L1)Standard (L1)
(povećana nosivost) Long (L2)
Tip, varijanta, verzija 2 mjesta
EFYHWC-GEF YH YC - G EF YH YC - G EFYHYC-J
3 mjesta EFYHWC-HEF YH YC - H EF YH YC - H EF YH YC - K
Obujam (cm
3) 149 9 149 9149 9
Najveća snaga: norma EC (kW) 5575 75
Gorivo Dizel DizelDizel
Prikolica s kočnicom (unutar ograničenja
za MTR A) na nagibu od 12
% (kg)2 do 3 mjesta11 0 013 5 0 13 5 0 1000 1000
Prikolica bez kočnice (kg) 2 do 3 mjesta690690690 700730
Maksimalno dopušteno opterećenje na
kuki/kugli za vuču (kg) 2 do 3 mjesta
7474747474
9
Tehnički podaci

216

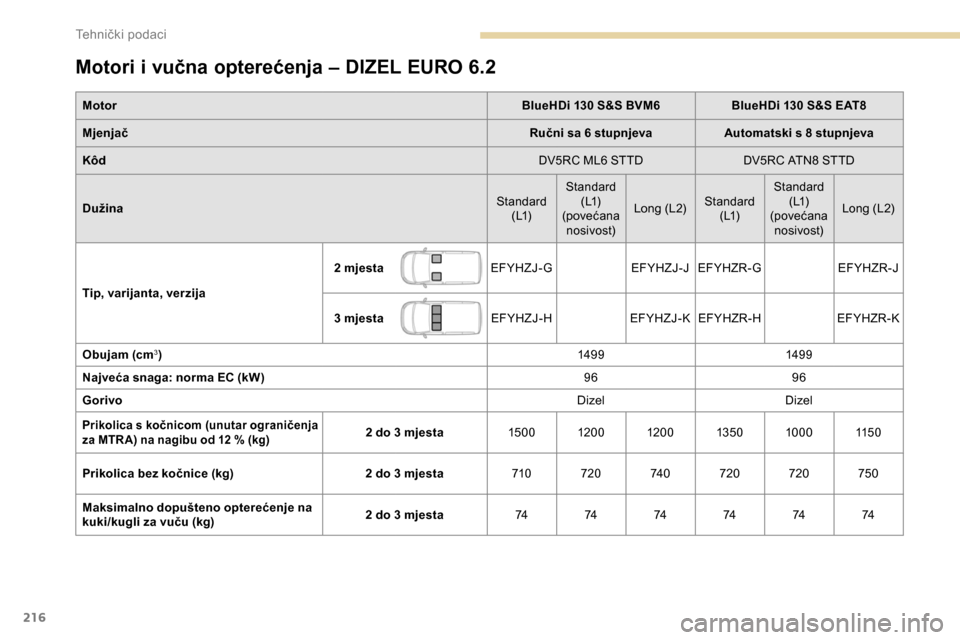

Motori i vučna opterećenja – DIZEL EURO 6.2
MotorBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Mjenjač Ručni sa 6 stupnjevaAutomatski s 8 stupnjeva
Kôd DV5RC ML6 STTDDV5RC ATN8 STTD
Dužina Standard
( L1) Standard
( L1)
(povećana nosivost) Long (L2)
Standard
( L1) Standard
( L1)
(povećana nosivost) Long (L2)
Tip, varijanta, verzija 2 mjesta
EFYHZJ-GEFYHZJ-JEFYHZR-G EFYHZR-J
3 mjesta EFYHZJ-HEFYHZJ-K EFYHZR-H EFYHZR-K
Obujam (cm
3) 149 9149 9
Najveća snaga: norma EC (kW) 9696
Gorivo DizelDizel
Prikolica s kočnicom (unutar ograničenja
za MTR A) na nagibu od 12
% (kg)2 do 3 mjesta15 0 0120 0 120 0 13 5 01000 115 0
Prikolica bez kočnice (kg) 2 do 3 mjesta710720 74 0720 720 750
Maksimalno dopušteno opterećenje na
kuki/kugli za vuču (kg) 2 do 3 mjesta
74 74 74 74 74 74
Tehnički podaci

217

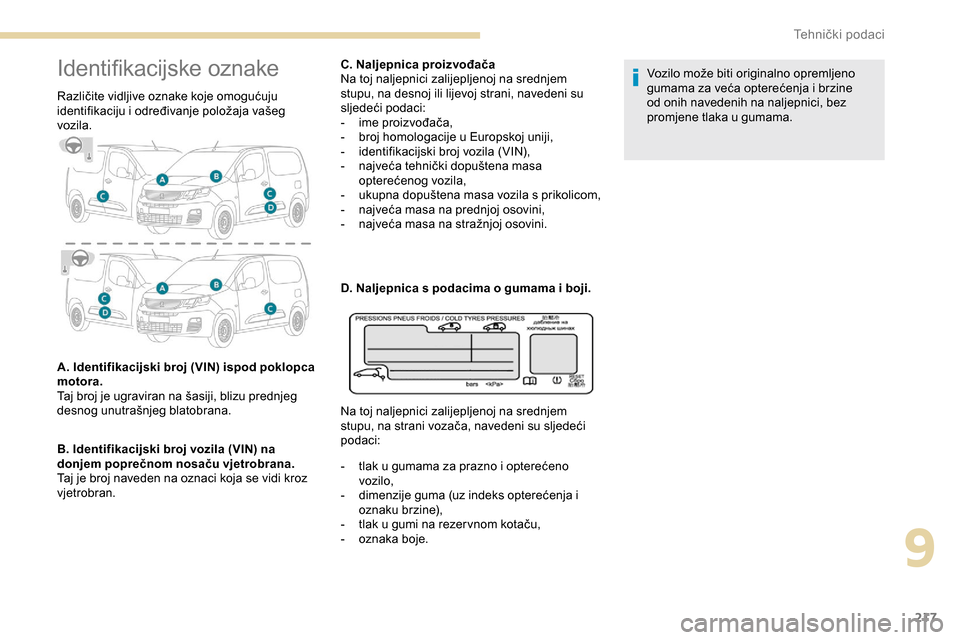

Identifikacijske oznake
Različite vidljive oznake koje omogućuju
identifikaciju i određivanje položaja vašeg
vozila.
A. Identifikacijski broj (VIN) ispod poklopca
motora.
Taj broj je ugraviran na šasiji, blizu prednjeg
desnog unutrašnjeg blatobrana.
B. Identifikacijski broj vozila (VIN) na
donjem poprečnom nosaču vjetrobrana.
Taj je broj naveden na oznaci koja se vidi kroz
vjetrobran.C. Naljepnica proizvođača
Na toj naljepnici zalijepljenoj na srednjem
stupu, na desnoj ili lijevoj strani, navedeni su
sljedeći podaci:
-
i

me proizvođača,
-

b
roj homologacije u Europskoj uniji,
-

i
dentifikacijski broj vozila (VIN),
-

n
ajveća tehnički dopuštena masa
opterećenog vozila,
-

u
kupna dopuštena masa vozila s prikolicom,
-

n
ajveća masa na prednjoj osovini,
-

n
ajveća masa na stražnjoj osovini.
D. Naljepnica s podacima o gumama i boji.
Na toj naljepnici zalijepljenoj na srednjem
stupu, na strani vozača, navedeni su sljedeći
podaci:
-

t
lak u gumama za prazno i opterećeno
vozilo,
-

d
imenzije guma (uz indeks opterećenja i
oznaku brzine),
-

t
lak u gumi na rezer vnom kotaču,
-
o

znaka boje.Vozilo može biti originalno opremljeno
gumama za veća opterećenja i brzine
od onih navedenih na naljepnici, bez
promjene tlaka u gumama.
9
Tehnički podaci

218
0037

1

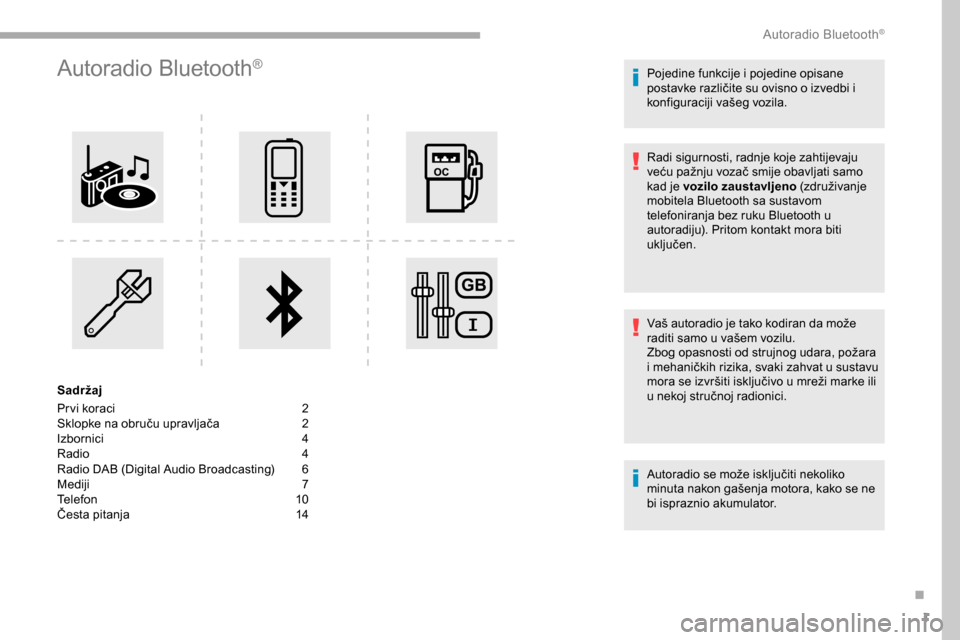

Autoradio Bluetooth®
Sadržaj
Pr vi koraci
2
S

klopke na obruču upravljača
2
I

zbornici
4
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
6
M

ediji
7
T

elefon
1
0
Česta pitanja

1
4 Pojedine funkcije i pojedine opisane
postavke različite su ovisno o izvedbi i
konfiguraciji vašeg vozila.
Radi sigurnosti, radnje koje zahtijevaju
veću pažnju vozač smije obavljati samo
kad je vozilo zaustavljeno (združivanje
mobitela Bluetooth sa sustavom
telefoniranja bez ruku Bluetooth u
autoradiju). Pritom kontakt mora biti
uključen.
Vaš autoradio je tako kodiran da može
raditi samo u vašem vozilu.
Zbog opasnosti od strujnog udara, požara
i mehaničkih rizika, svaki zahvat u sustavu
mora se izvršiti isključivo u mreži marke ili
u nekoj stručnoj radionici.
Autoradio se može isključiti nekoliko
minuta nakon gašenja motora, kako se ne
bi ispraznio akumulator.
.
Autoradio Bluetooth®

2

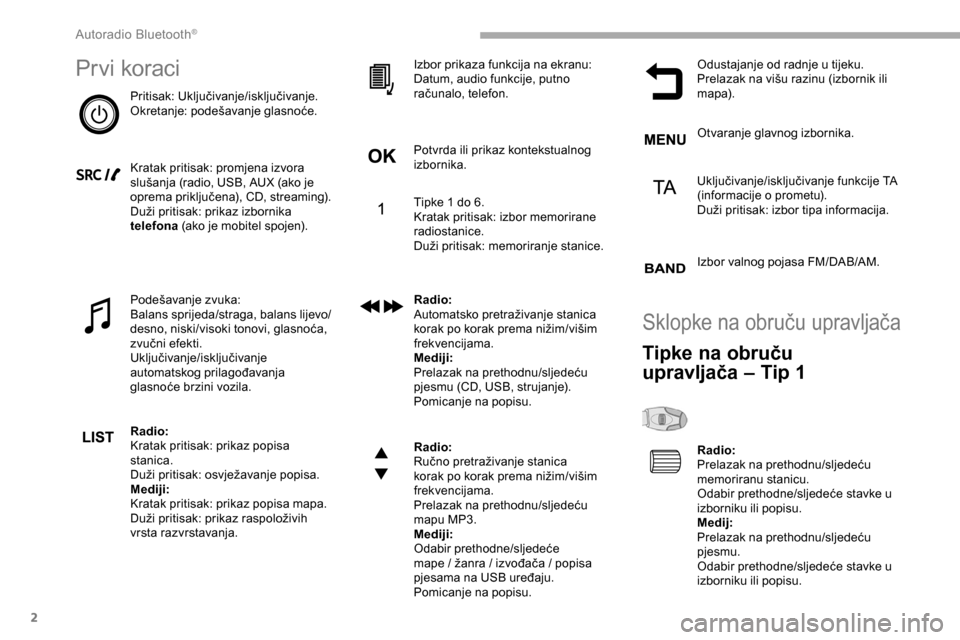

Prvi koraci
Pritisak: Uključivanje/isključivanje.
Okretanje: podešavanje glasnoće.
Kratak pritisak: promjena izvora
slušanja (radio, USB, AUX (ako je
oprema priključena), CD, streaming).
Duži pritisak: prikaz izbornika
telefona (ako je mobitel spojen).
Podešavanje zvuka:
Balans sprijeda/straga, balans lijevo/
desno, niski/visoki tonovi, glasnoća,
zvučni efekti.
Uključivanje/isključivanje
automatskog prilagođavanja
glasnoće brzini vozila.
Radio:
Kratak pritisak: prikaz popisa
stanica.
Duži pritisak: osvježavanje popisa.
Mediji:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih
vrsta razvrstavanja. Izbor prikaza funkcija na ekranu:
Datum, audio funkcije, putno
računalo, telefon.
Potvrda ili prikaz kontekstualnog
izbornika.
Tipke 1 do 6.
Kratak pritisak: izbor memorirane
radiostanice.
Duži pritisak: memoriranje stanice.
Radio:
Automatsko pretraživanje stanica
korak po korak prema nižim/višim
frekvencijama.
Mediji:
Prelazak na prethodnu/sljedeću
pjesmu (CD, USB, strujanje).
Pomicanje na popisu.
Radio:
Ručno pretraživanje stanica
korak po korak prema nižim/višim
frekvencijama.
Prelazak na prethodnu/sljedeću
mapu MP3.
Mediji:
Odabir prethodne/sljedeće
mape
/ žanra / izvođača / popisa
pjesama na USB uređaju.
Pomicanje na popisu. Odustajanje od radnje u tijeku.
Prelazak na višu razinu (izbornik ili
mapa).
Otvaranje glavnog izbornika.
Uključivanje/isključivanje funkcije TA
(informacije o prometu).
Duži pritisak: izbor tipa informacija.
Izbor valnog pojasa FM/DAB/AM.
Sklopke na obruču upravljača
Tipke na obruču

upravljača – Tip 1
Radio:
Prelazak na prethodnu/sljedeću
memoriranu stanicu.
Odabir prethodne/sljedeće stavke u
izborniku ili popisu.
Medij:
Prelazak na prethodnu/sljedeću
pjesmu.
Odabir prethodne/sljedeće stavke u
izborniku ili popisu.
Autoradio Bluetooth®

3

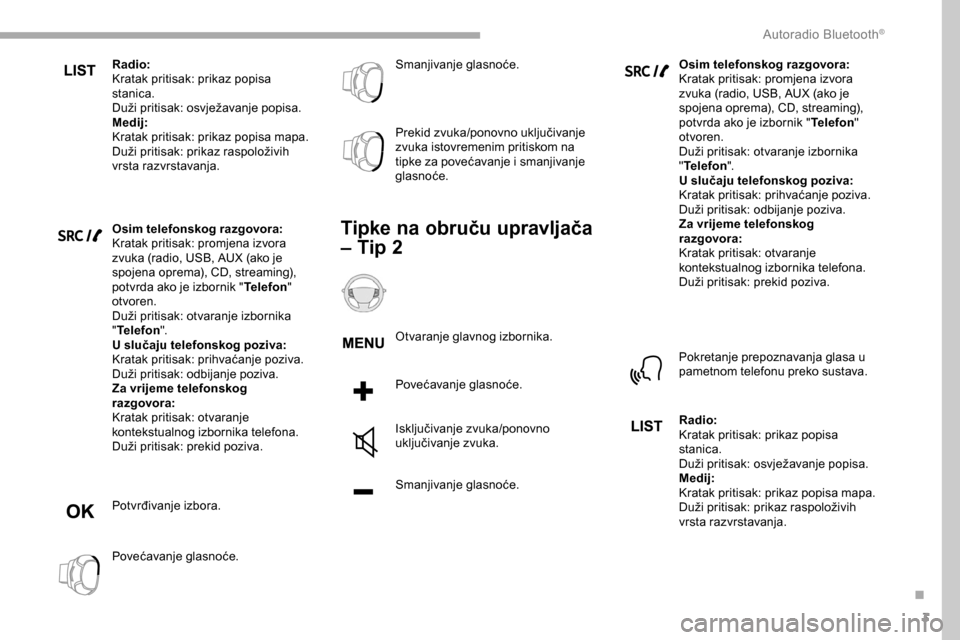

Radio:
Kratak pritisak: prikaz popisa
stanica.
Duži pritisak: osvježavanje popisa.
Medij:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih
vrsta razvrstavanja.
Osim telefonskog razgovora:
Kratak pritisak: promjena izvora
zvuka (radio, USB, AUX (ako je
spojena oprema), CD, streaming),
potvrda ako je izbornik "Telefon"
otvoren.
Duži pritisak: otvaranje izbornika
" Telefon ".
U slučaju telefonskog poziva:
Kratak pritisak: prihvaćanje poziva.
Duži pritisak: odbijanje poziva.
Za vrijeme telefonskog
razgovora:
Kratak pritisak: otvaranje
kontekstualnog izbornika telefona.
Duži pritisak: prekid poziva.
Potvrđivanje izbora.
Povećavanje glasnoće. Smanjivanje glasnoće.
Prekid zvuka/ponovno uključivanje
zvuka istovremenim pritiskom na
tipke za povećavanje i smanjivanje
glasnoće.
Tipke na obruču upravljača
– Tip 2
Otvaranje glavnog izbornika.
Povećavanje glasnoće.
Isključivanje zvuka/ponovno
uključivanje zvuka.
Smanjivanje glasnoće.
Osim telefonskog razgovora:
Kratak pritisak: promjena izvora
zvuka (radio, USB, AUX (ako je
spojena oprema), CD, streaming),
potvrda ako je izbornik "
Telefon"
otvoren.
Duži pritisak: otvaranje izbornika
" Telefon ".
U slučaju telefonskog poziva:
Kratak pritisak: prihvaćanje poziva.
Duži pritisak: odbijanje poziva.
Za vrijeme telefonskog
razgovora:
Kratak pritisak: otvaranje
kontekstualnog izbornika telefona.
Duži pritisak: prekid poziva.
Pokretanje prepoznavanja glasa u
pametnom telefonu preko sustava.
Radio:
Kratak pritisak: prikaz popisa
stanica.
Duži pritisak: osvježavanje popisa.
Medij:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih
vrsta razvrstavanja.
.
A\256

4
Radio:
Prelazak na prethodnu/sljedeću
memoriranu stanicu.
Odabir prethodne/sljedeće stavke u
izborniku ili popisu.
Medij:
Prelazak na prethodnu/sljedeću
pjesmu.
Odabir prethodne/sljedeće stavke u
izborniku ili popisu.
Pritisak na kotačić: potvrda.

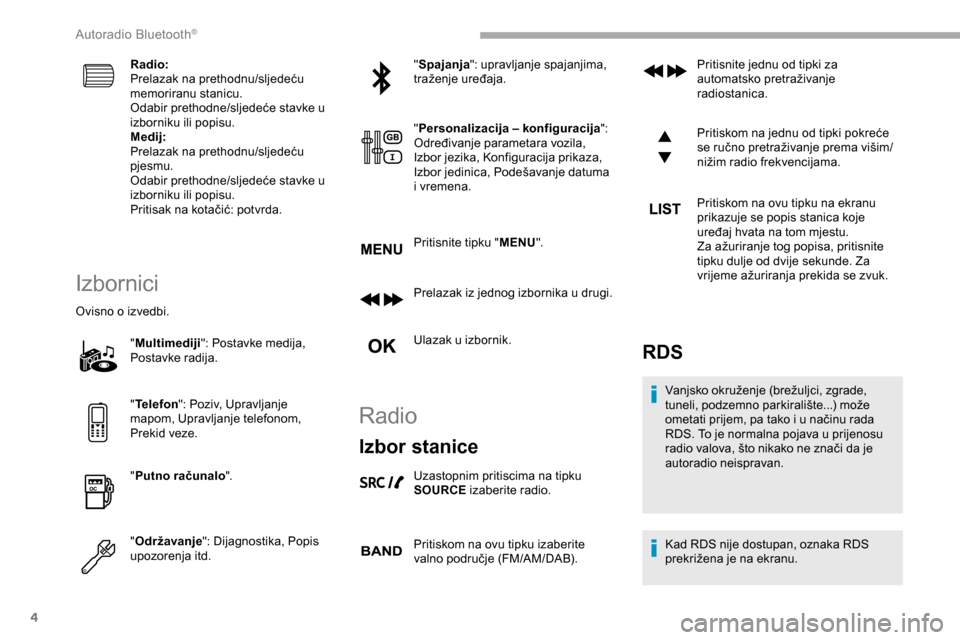

Izbornici
Ovisno o izvedbi."Multimediji": Postavke medija,
Postavke radija.
" Telefon ": Poziv, Upravljanje
mapom, Upravljanje telefonom,
Prekid veze.
" Putno računalo ".
" Održavanje ": Dijagnostika, Popis
upozorenja itd. "
Spajanja ": upravljanje spajanjima,
traženje uređaja.
" Personalizacija – konfiguracija ":
Određivanje parametara vozila,
Izbor jezika, Konfiguracija prikaza,
Izbor jedinica, Podešavanje datuma
i vremena.
Pritisnite tipku " MENU".
Prelazak iz jednog izbornika u drugi.
Ulazak u izbornik.
Radio
Izbor stanice
Uzastopnim pritiscima na tipku
SOURCE izaberite radio.
Pritiskom na ovu tipku izaberite
valno područje (FM/AM/DAB). Pritisnite jednu od tipki za
automatsko pretraživanje
radiostanica.
Pritiskom na jednu od tipki pokreće
se ručno pretraživanje prema višim/
nižim radio frekvencijama.
Pritiskom na ovu tipku na ekranu
prikazuje se popis stanica koje
uređaj hvata na tom mjestu.
Za ažuriranje tog popisa, pritisnite
tipku dulje od dvije sekunde. Za
vrijeme ažuriranja prekida se zvuk.
RDS
Vanjsko okruženje (brežuljci, zgrade,
tuneli, podzemno parkiralište...) može
ometati prijem, pa tako i u načinu rada
RDS. To je normalna pojava u prijenosu
radio valova, što nikako ne znači da je
autoradio neispravan.
Kad RDS nije dostupan, oznaka RDS
prekrižena je na ekranu.
Autoradio Bluetooth®
