2019 Peugeot 508 Manuale del proprietario (in Italian)

23

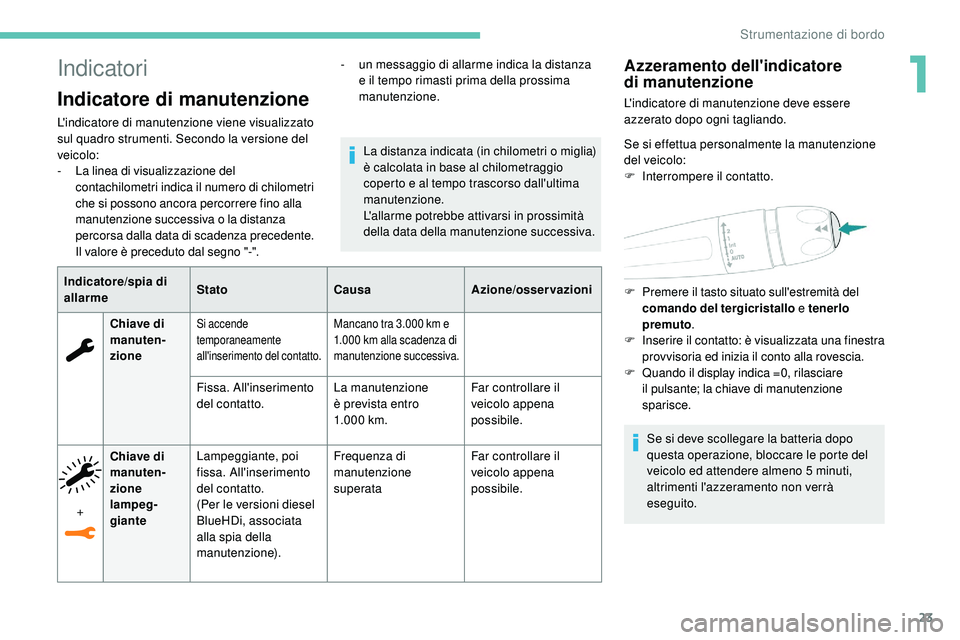

Indicatori
Indicatore di manutenzione
L'indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
-
L
a linea di visualizzazione del
contachilometri indica il numero di chilometri
che si possono ancora percorrere fino alla
manutenzione successiva o la distanza
percorsa dalla data di scadenza precedente.
Il valore è preceduto dal segno "-". La distanza indicata (in chilometri o miglia)
è calcolata in base al chilometraggio
coperto e al tempo trascorso dall'ultima
manutenzione.
L'allarme potrebbe attivarsi in prossimità
della data della manutenzione successiva.
Indicatore/spia di
allarme Stato
CausaAzione/osservazioni
Chiave di
manuten-
zione
Si accende
temporaneamente
all'inserimento del contatto.Mancano tra 3.000 km e
1 .000 km alla scadenza di
manutenzione successiva.
Fissa. All'inserimento
del contatto. La manutenzione
è prevista entro
1.000


km.Far controllare il
veicolo appena
possibile.
+ Chiave di
manuten-
zione
lampeg-
giante Lampeggiante, poi
fissa. All'inserimento
del contatto.
(Per le versioni diesel
BlueHDi, associata
alla spia della
manutenzione). Frequenza di
manutenzione
superata
Far controllare il
veicolo appena
possibile.
-
u

n messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Azzeramento dell'indicatore
di manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se si effettua personalmente la manutenzione
del veicolo:
F

In
terrompere il contatto.
F
P

remere il tasto situato sull'estremità del
comando del tergicristallo e tenerlo
premuto .
F
I

nserire il contatto: è visualizzata una finestra
provvisoria ed inizia il conto alla rovescia.
F
Q

uando il display indica =0, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Se si deve scollegare la batteria dopo
questa operazione, bloccare le porte del
veicolo ed attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà
eseguito.
1
Strumentazione di bordo

24

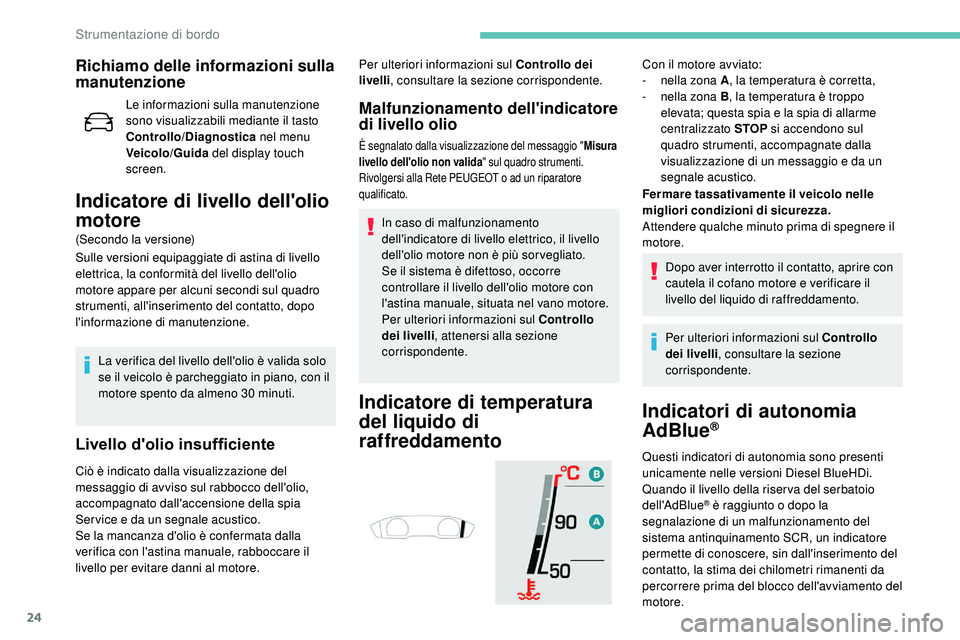

Richiamo delle informazioni sulla
manutenzione
Le informazioni sulla manutenzione
sono visualizzabili mediante il tasto
Controllo/Diagnostica nel menu
Veicolo/Guida del display touch
screen.
Indicatore di livello dell'olio
motore
(Secondo la versione)
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione di manutenzione.
La verifica del livello dell'olio è valida solo
se il veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello d'olio insufficiente
Ciò è indicato dalla visualizzazione del
messaggio di avviso sul rabbocco dell'olio,
accompagnato dall'accensione della spia
Ser vice e da un segnale acustico.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare il
livello per evitare danni al motore. Per ulteriori informazioni sul Controllo dei
livelli
, consultare la sezione corrispondente.
Malfunzionamento dell'indicatore
di livello olio
È segnalato dalla visualizzazione del messaggio " Misura
livello dell'olio non valida " sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un riparatore
qualificato.
In caso di malfunzionamento
dell'indicatore di livello elettrico, il livello
dell'olio motore non è più sorvegliato.
Se il sistema è difettoso, occorre
controllare il livello dell'olio motore con
l'astina manuale, situata nel vano motore.
Per ulteriori informazioni sul Controllo
dei livelli , attenersi alla sezione
corrispondente.
Indicatore di temperatura
del liquido di
raffreddamento
Con il motore avviato:
- n ella zona A , la temperatura è corretta,
-

n
ella zona B , la temperatura è troppo
elevata; questa spia e la spia di allarme
centralizzato STOP si accendono sul
quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un
segnale acustico.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire con
cautela il cofano motore e verificare il
livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , consultare la sezione
corrispondente.
Indicatori di autonomia
AdBlue®
Questi indicatori di autonomia sono presenti
unicamente nelle versioni Diesel BlueHDi.
Quando il livello della riser va del serbatoio
dell'AdBlue
® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
Strumentazione di bordo

25

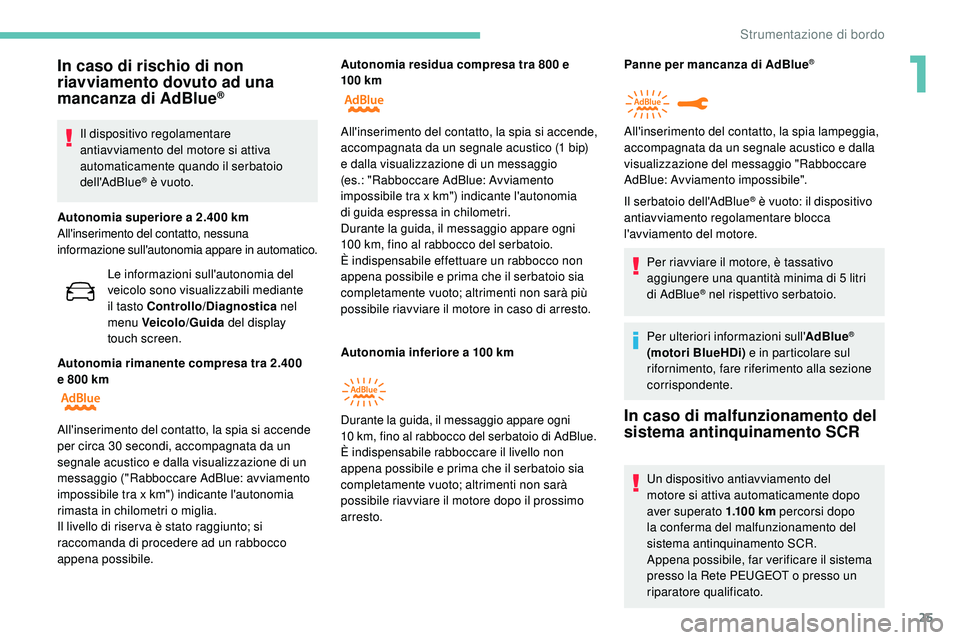

In caso di rischio di non
riavviamento dovuto ad una
mancanza di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Autonomia superiore a 2.400 km
All'inserimento del contatto, nessuna
informazione sull'autonomia appare in automatico.
Le informazioni sull'autonomia del
veicolo sono visualizzabili mediante
il tasto Controllo/Diagnostica nel
menu Veicolo/Guida del display
touch screen.
Autonomia rimanente compresa tra 2.400
e 800

km Autonomia residua compresa tra 800 e
100
km
Autonomia inferiore a 100 km
Durante la guida, il messaggio appare ogni
10
km, fino al rabbocco del serbatoio di AdBlue.
È indispensabile rabboccare il livello non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà
possibile riavviare il motore dopo il prossimo
arresto. Panne per mancanza di AdBlue
®
Il serbatoio dell'AdBlue® è vuoto: il dispositivo
antiavviamento regolamentare blocca
l'avviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 5 litri
di


AdBlue
® nel rispettivo serbatoio.
Per ulteriori informazioni sull' AdBlue
®
(motori BlueHDi) e in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
All'inserimento del contatto, la spia si accende
per circa 30 secondi, accompagnata da un
segnale acustico e dalla visualizzazione di un
messaggio ("Rabboccare AdBlue: avviamento
impossibile tra x km") indicante l'autonomia
rimasta in chilometri o miglia.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile. All'inserimento del contatto, la spia si accende,
accompagnata da un segnale acustico (1

bip)
e dalla visualizzazione di un messaggio
(es.:

"Rabboccare AdBlue: Avviamento
impossibile tra x km") indicante l'autonomia
di

guida espressa in chilometri.
Durante la guida, il messaggio appare ogni
100

km, fino al rabbocco del serbatoio.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto. All'inserimento del contatto, la spia lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione del messaggio "Rabboccare
AdBlue: Avviamento impossibile".
In caso di malfunzionamento del
sistema antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente dopo
aver superato 1.10 0 k m
percorsi dopo
la conferma del malfunzionamento del
sistema antinquinamento SCR.
Appena possibile, far verificare il sistema
presso la Rete PEUGEOT o presso un
riparatore qualificato.
1
Strumentazione di bordo

26

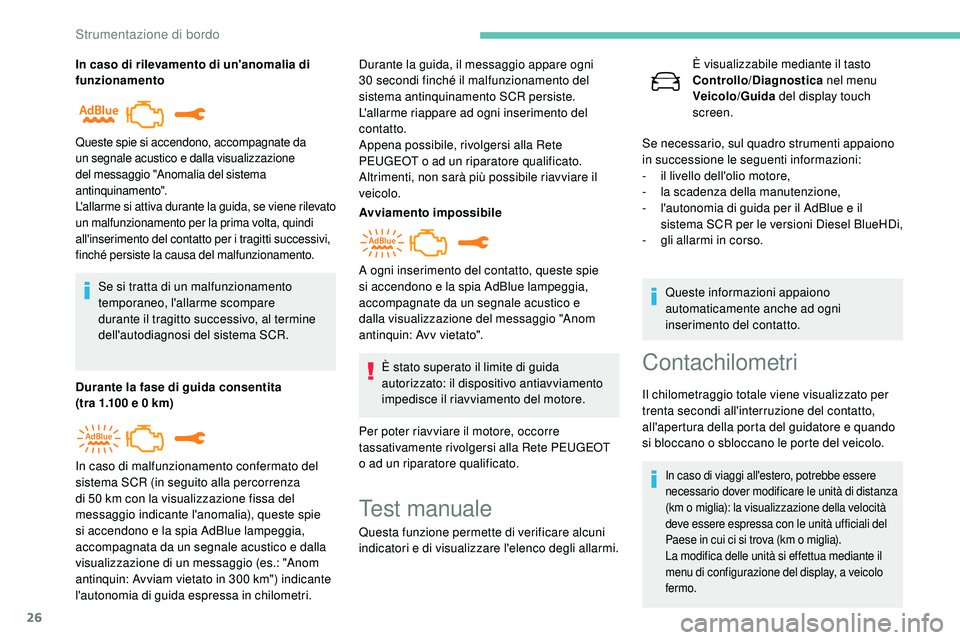

In caso di rilevamento di un'anomalia di
funzionamentoSe si tratta di un malfunzionamento
temporaneo, l'allarme scompare
durante il tragitto successivo, al termine
dell'autodiagnosi del sistema SCR.
Durante la fase di guida consentita
(tra
1.100 e 0 km) Durante la guida, il messaggio appare ogni
30
secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
veicolo.
Avviamento impossibile
È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla Rete PEUGEOT
o


ad un riparatore qualificato.
Queste spie si accendono, accompagnate da
un segnale acustico e dalla visualizzazione
del messaggio "Anomalia del sistema
antinquinamento".
L'allarme si attiva durante la guida, se viene rilevato
un malfunzionamento per la prima volta, quindi
all'inserimento del contatto per i tragitti successivi,
finché persiste la causa del malfunzionamento.
In caso di malfunzionamento confermato del
sistema SCR (in seguito alla percorrenza
di 50 km con la visualizzazione fissa del
messaggio indicante l'anomalia), queste spie
si accendono e la spia AdBlue lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione di un messaggio (es.: "Anom
antinquin: Avviam vietato in 300 km") indicante
l'autonomia di guida espressa in chilometri. A ogni inserimento del contatto, queste spie
si accendono e la spia AdBlue lampeggia,
accompagnate da un segnale acustico e
dalla visualizzazione del messaggio "Anom
antinquin: Avv vietato".
Test manuale
Questa funzione permette di verificare alcuni
indicatori e di visualizzare l'elenco degli allarmi. È visualizzabile mediante il tasto
Controllo/Diagnostica
nel menu
Veicolo/Guida del display touch
screen.
Se necessario, sul quadro strumenti appaiono
in successione le seguenti informazioni:
-
i
l livello dell'olio motore,
-
l
a scadenza della manutenzione,
-
l
'autonomia di guida per il AdBlue e il
sistema SCR per le versioni Diesel BlueHDi,
-
g
li allarmi in corso.
Contachilometri
Il chilometraggio totale viene visualizzato per
trenta secondi all'interruzione del contatto,
all'apertura della porta del guidatore e quando
si bloccano o sbloccano le porte del veicolo.
In caso di viaggi all'estero, potrebbe essere
necessario dover modificare le unità di distanza
(km o miglia): la visualizzazione della velocità
deve essere espressa con le unità ufficiali del
Paese in cui ci si trova (km o miglia).
La modifica delle unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Strumentazione di bordo

27

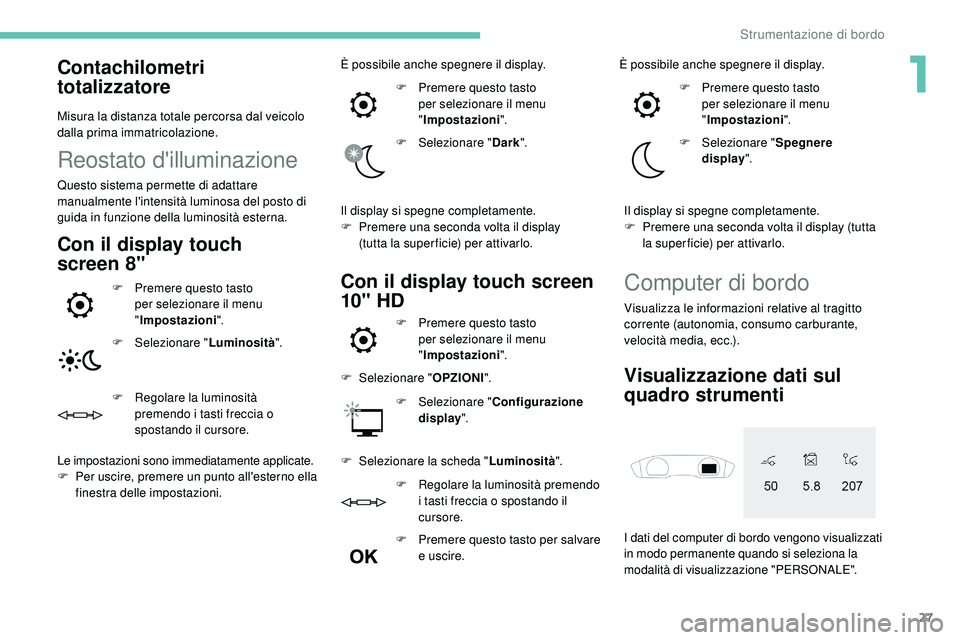

Contachilometri
totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla prima immatricolazione.
Reostato d'illuminazione
Questo sistema permette di adattare
manualmente l'intensità luminosa del posto di
guida in funzione della luminosità esterna.
Con il display touch
screen 8"
F Premere questo tasto
per selezionare il menu
"Impostazioni".
F

Sel
ezionare " Luminosità ".
F

R
egolare la luminosità
premendo i tasti freccia o
spostando il cursore.
Le impostazioni sono immediatamente applicate.
F

Pe

r uscire, premere un punto all'esterno ella
finestra delle impostazioni. È possibile anche spegnere il display.
F
P
remere questo tasto
per selezionare il menu
" Impostazioni".
F
Sel
ezionare "
Dark".
Il display si spegne completamente.
F
P
remere una seconda volta il display
(tutta la super ficie) per attivarlo.Con il display touch screen
10" HDComputer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
I dati del computer di bordo vengono visualizzati
in modo permanente quando si seleziona la
modalità di visualizzazione "PERSONALE".
Visualizzazione dati sul
quadro strumenti
F Premere questo tasto per selezionare il menu
"Impostazioni".
F

Sel

ezionare " OPZIONI".
F

Sel
ezionare " Configurazione
display ".
F

Sel

ezionare la scheda " Luminosità".
F

R
egolare la luminosità premendo
i tasti freccia o spostando il
cursore.
F

P
remere questo tasto per salvare
e uscire. È possibile anche spegnere il display.
F
P
remere questo tasto
per selezionare il menu
" Impostazioni".
F
Sel
ezionare "
Spegnere
display ".
Il display si spegne completamente.
F
P
remere una seconda volta il display (tutta
la superficie) per attivarlo.
1
Strumentazione di bordo

28

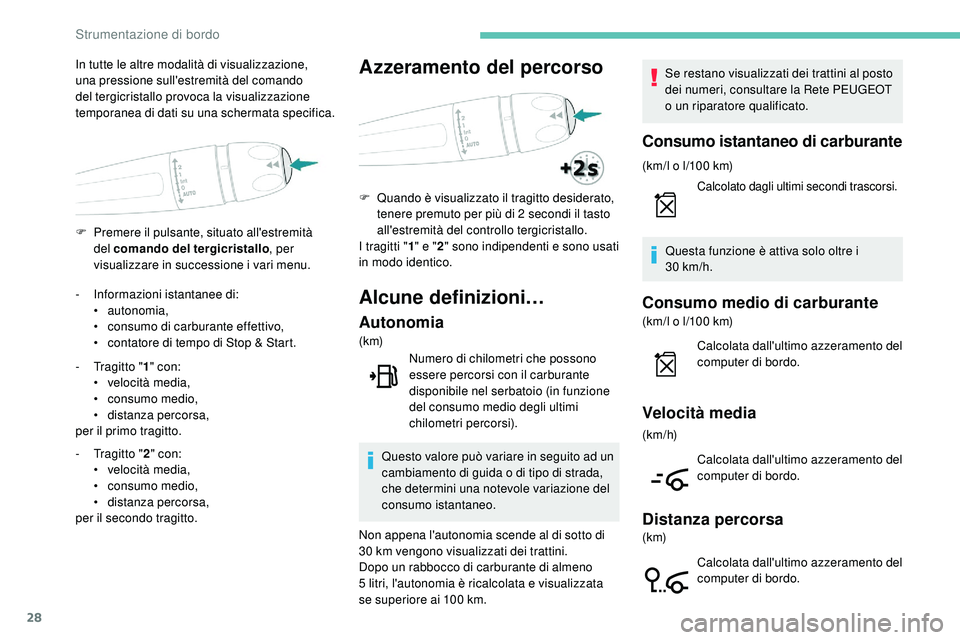

F Premere il pulsante, situato all'estremità del comando del tergicristallo , per
visualizzare in successione i vari menu.
In tutte le altre modalità di visualizzazione,
una pressione sull'estremità del comando
del tergicristallo provoca la visualizzazione
temporanea di dati su una schermata specifica.
-

I
nformazioni istantanee di:
•


autonomia,
•

c
onsumo di carburante effettivo,
•

c
ontatore di tempo di Stop & Start.
-
T

ragitto " 1" con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa,
per il primo tragitto.
-
T

ragitto " 2" con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa,
per il secondo tragitto.
Azzeramento del percorso
F Quando è visualizzato il tragitto desiderato, tenere premuto per più di 2 secondi il tasto
all'estremità del controllo tergicristallo.
I tragitti " 1" e " 2" sono indipendenti e sono usati
in modo identico.
Alcune definizioni…
Autonomia
(k m)
Numero di chilometri che possono
essere percorsi con il carburante
disponibile nel serbatoio (in funzione
del consumo medio degli ultimi
chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada,
che determini una notevole variazione del
consumo istantaneo.
Non appena l'autonomia scende al di sotto di
30 km vengono visualizzati dei trattini.
Dopo un rabbocco di carburante di almeno
5
litri, l'autonomia è ricalcolata e visualizzata
se
superiore ai 100 km. Se restano visualizzati dei trattini al posto
dei numeri, consultare la Rete PEUGEOT
o un riparatore qualificato.
Consumo istantaneo di carburante
(km/l o l/100 km)
Calcolato dagli ultimi secondi trascorsi.
Questa funzione è attiva solo oltre i
30
km/h.
Consumo medio di carburante
(km/l o l/100 km)
Calcolata dall'ultimo azzeramento del
computer di bordo.
Velocità media
(km/h)
Calcolata dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(k m)Calcolata dall'ultimo azzeramento del
computer di bordo.
Strumentazione di bordo

29
Display touch screen
Per motivi di sicurezza, il veicolo deve
sempre essere fermo per consentire al
guidatore di effettuare operazioni che
richiedono attenzione.
Alcune funzioni non sono accessibili
durante la guida.
Consigli
Questo display è di tipo capacitivo.
L'utilizzo è possibile con tutte le temperature.
Non utilizzare oggetti appuntiti sul display
touch screen.
Non toccare il display touch screen con le dita
bagnate.
Utilizzare un panno pulito e morbido per la
pulizia del display touch screen.
Contatore di tempo Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di Stop & Start,
un timer calcola il tempo trascorso in modalità
STOP durante un tragitto.
Si resetta ad ogni inserimento del contatto.
Questo sistema permette l'accesso a:
-

v

isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio appare una spia di colore blu),
-

c

omandi del sistema di riscaldamento/
climatizzazione,
-

m

enu di regolazione delle funzioni e dei
sistemi del veicolo,
-

c

omandi del sistema audio e telefono e
visualizzazione delle relative informazioni,
-
v

isualizzazione delle funzioni di assistenza
durante le manovre (informazioni
dell'assistenza al parcheggio, Park Assist,
e c c .),
-

s

er vizi Internet e visualizzazione delle
informazioni associate.
Inoltre, secondo l'equipaggiamento, permette:
-

l

'accesso ai comandi del sistema di
navigazione e alla visualizzazione delle
relative informazioni.
Principi
Utilizzare i pulsanti disposti sotto al display
touch screen per accedere ai menu principali,
quindi premere i pulsanti che appaiono sul
display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il tasto " OPZIONI" per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcuna azione
sulla seconda schermata, la prima
schermata compare automaticamente. Per disattivare o attivare una funzione, premere
OFF
o ON .
Utilizzare questo tasto per regolare
le impostazioni di una funzione.
Utilizzare questo tasto per accedere
a ulteriori informazioni sulla
funzione.
Utilizzare questo tasto per
confermare.
Quando si scende dal veicolo, portare
con sé la chiave e bloccare le porte.
Menu
Radio Media.
Vedere la rubrica "Audio e telematica".
Climatizzazione.
Impostazioni di temperatura, flusso
d'aria, ecc.
1
Strumentazione di bordo

30
Funzione i-Cockpit® A mpli f y.
Personalizzazione dell'atmosfera
del veicolo. Oppure
Inoltre, è possibile toccare il display touch
screen con tre dita per visualizzare tutti i
tasti del menu. Regolazione del volume/mute.
Vedere la rubrica "Audio e telematica".
Area informazioni
Alcune informazioni sono visualizzate in
permanenza nelle fasce laterali o nella fascia
superiore del display touch screen (secondo
la


versione).
Navigazione connessa a Internet.
Vedere la rubrica "Audio e telematica".
Veicolo o Guida.
*
Attivazione, disattivazione e
impostazioni di determinate funzioni.
Telefono.
Vedere la rubrica "Audio e telematica".
Applicazioni.
Accesso diretto ad alcuni
equipaggiamenti della funzione
i-Cockpit
® Amplify funzione.

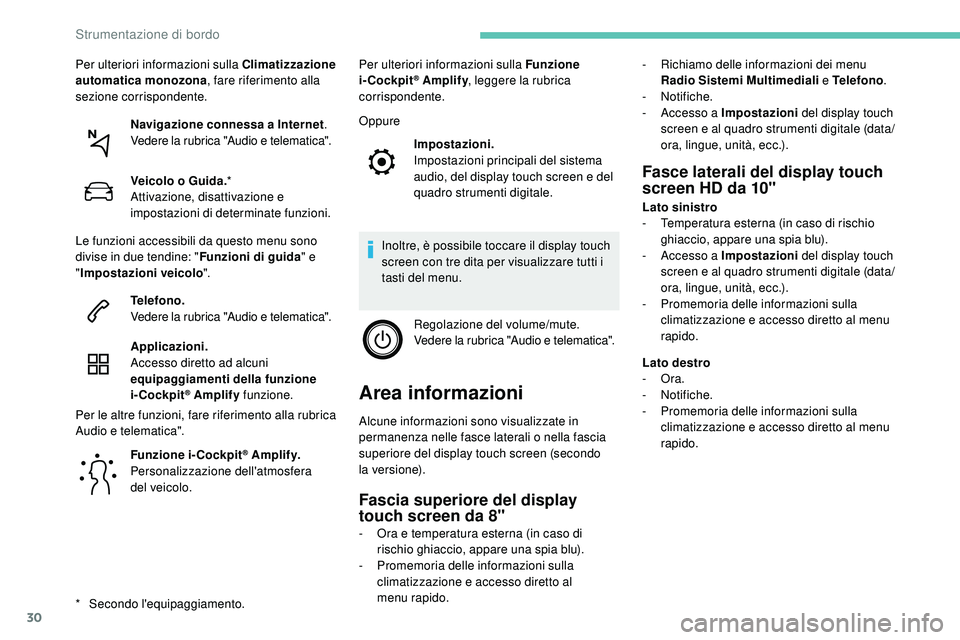

Per ulteriori informazioni sulla Climatizzazione
automatica monozona
, fare riferimento alla
sezione corrispondente.
Le funzioni accessibili da questo menu sono
divise in due tendine: " Funzioni di guida" e
" Impostazioni veicolo ".
Per le altre funzioni, fare riferimento alla rubrica
Audio e telematica". Impostazioni.
Impostazioni principali del sistema
audio, del display touch screen e del
quadro strumenti digitale.
Per ulteriori informazioni sulla Funzione
i-Cockpit
® Amplify
, leggere la rubrica
corrispondente.
Fascia superiore del display
touch screen da 8"
- Ora e temperatura esterna (in caso di rischio ghiaccio, appare una spia blu).
-

P
romemoria delle informazioni sulla
climatizzazione e accesso diretto al
menu


rapido.
Fasce laterali del display touch
screen HD da 10"
Lato sinistro
- T emperatura esterna (in caso di rischio
ghiaccio, appare una spia blu).
-

A
ccesso a Impostazioni del display touch
screen e al quadro strumenti digitale (data/
ora, lingue, unità, ecc.).
-

P
romemoria delle informazioni sulla
climatizzazione e accesso diretto al menu
rapido.
Lato destro
-
Ora.
-


Notifiche.
-

P
romemoria delle informazioni sulla
climatizzazione e accesso diretto al menu
rapido.
-

R
ichiamo delle informazioni dei menu
Radio Sistemi Multimediali e Telefono.
-

Notifiche.
-
A
ccesso a Impostazioni
del display touch
screen e al quadro strumenti digitale (data/
ora, lingue, unità, ecc.).
*
S

econdo l'equipaggiamento.
Strumentazione di bordo
