2019 Peugeot 508 Manuale del proprietario (in Italian)

207

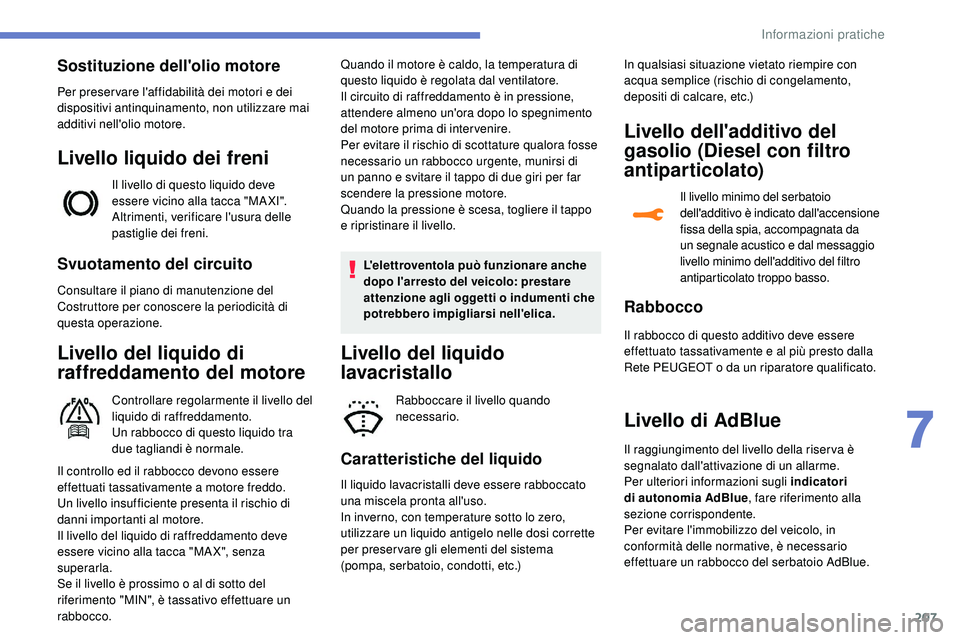

Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Livello del liquido di
raffreddamento del motore
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale.
Il controllo ed il rabbocco devono essere
effettuati tassativamente a motore freddo.
Un livello insufficiente presenta il rischio di
danni importanti al motore.
Il livello del liquido di raffreddamento deve
essere vicino alla tacca "MA X", senza
superarla.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è tassativo effettuare un
rabbocco. Quando il motore è caldo, la temperatura di
questo liquido è regolata dal ventilatore.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di inter venire.
Per evitare il rischio di scottature qualora fosse
necessario un rabbocco urgente, munirsi di
un panno e svitare il tappo di due giri per far
scendere la pressione motore.
Quando la pressione è scesa, togliere il tappo
e ripristinare il livello.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
Livello del liquido
lavacristallo
Rabboccare il livello quando
necessario.
Caratteristiche del liquido
Il liquido lavacristalli deve essere rabboccato
una miscela pronta all'uso.
In inverno, con temperature sotto lo zero,
utilizzare un liquido antigelo nelle dosi corrette
per preservare gli elementi del sistema
(pompa, serbatoio, condotti, etc.)
Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato)
Il livello minimo del serbatoio
dell'additivo è indicato dall'accensione
fissa della spia, accompagnata da
un segnale acustico e dal messaggio
livello minimo dell'additivo del filtro
antiparticolato troppo basso.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
Rete PEUGEOT o da un riparatore qualificato.
Livello di AdBlue
Il raggiungimento del livello della riserva è
segnalato dall'attivazione di un allarme.
Per ulteriori informazioni sugli indicatori
di autonomia AdBlue , fare riferimento alla
sezione corrispondente.
Per evitare l'immobilizzo del veicolo, in
conformità delle normative, è necessario
effettuare un rabbocco del serbatoio AdBlue.
Sostituzione dell'olio motore
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Livello liquido dei freni
Il livello di questo liquido deve
essere vicino alla tacca "MA XI".
Altrimenti, verificare l'usura delle
pastiglie dei freni. In qualsiasi situazione vietato riempire con
acqua semplice (rischio di congelamento,
depositi di calcare, etc.)
7
Informazioni pratiche

208
Per ulteriori informazioni sull'AdBlue (motori
BlueHDi) , e, in particolare sul rabbocco
del serbatoio, fare riferimento alla sezione
corrispondente.
Verifiche
Salvo indicazione contraria, controllare questi
elementi conformemente con il piano di
manutenzione del Costruttore.
Altrimenti, farli controllare dalla Rete
PEUGEOT o da un riparatore qualificato.
Batteria 12 V
La batteria non necessita di manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo stato di
pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi inter vento
sulla batteria 12 V , consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12 V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la Rete PEUGEOT
o presso un riparatore qualificato.
Filtro, abitacolo
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell'uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso .
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell'aria
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell'uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso .
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Filtro antiparticolato (Diesel)
L'inizio di saturazione del filtro
antiparticolato è indicato dall'accensione
temporanea di questa spia,
accompagnata da un messaggio che
avvisa del rischio di intasamento del filtro.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h, fino
allo spegnimento della spia.
Se la spia resta accesa, indica la
mancanza di additivo Diesel.
Per ulteriori informazioni sul Controllo
dei livelli, attenersi alla sezione
corrispondente.
Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
possono essere accompagnate da un
odore di "bruciato" che è del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al minimo,
si possono notare emissioni di vapore
acqueo dal tubo di scarico durante le
accelerazioni. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Informazioni pratiche

209

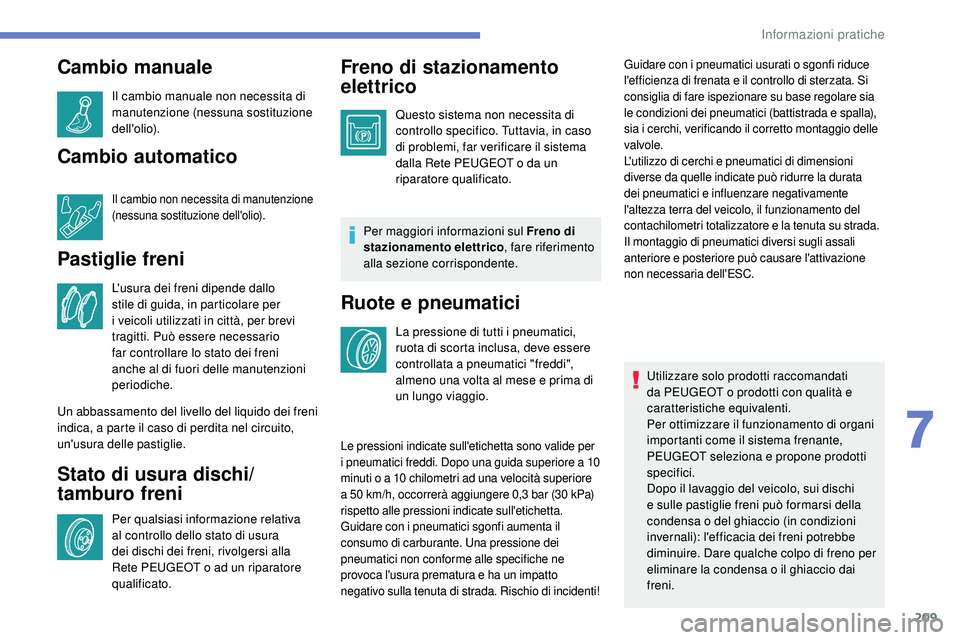

Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio automatico
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per
i veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Stato di usura dischi/
tamburo freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.
Freno di stazionamento
elettrico
Questo sistema non necessita di
controllo specifico. Tuttavia, in caso
di problemi, far verificare il sistema
dalla Rete PEUGEOT o da un
riparatore qualificato.
Per maggiori informazioni sul Freno di
stazionamento elettrico , fare riferimento
alla sezione corrispondente.
Ruote e pneumatici
La pressione di tutti i pneumatici,
ruota di scorta inclusa, deve essere
controllata a pneumatici "freddi",
almeno una volta al mese e prima di
un lungo viaggio.
Guidare con i pneumatici usurati o sgonfi riduce
l'efficienza di frenata e il controllo di sterzata. Si
consiglia di fare ispezionare su base regolare sia
le condizioni dei pneumatici (battistrada e spalla),
sia i cerchi, verificando il corretto montaggio delle
valvole.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può ridurre la durata
dei pneumatici e influenzare negativamente
l'altezza terra del veicolo, il funzionamento del
contachilometri totalizzatore e la tenuta su strada.
Il montaggio di pneumatici diversi sugli assali
anteriore e posteriore può causare l'attivazione
non necessaria dell'ESC.
Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il sistema frenante,
PEUGEOT seleziona e propone prodotti
specifici.
Dopo il lavaggio del veicolo, sui dischi
e sulle pastiglie freni può formarsi della
condensa o del ghiaccio (in condizioni
invernali): l'efficacia dei freni potrebbe
diminuire. Dare qualche colpo di freno per
eliminare la condensa o il ghiaccio dai
freni.
Le pressioni indicate sull'etichetta sono valide per
i pneumatici freddi. Dopo una guida superiore a 10
minuti o a 10 chilometri ad una velocità superiore
a 50 km/h, occorrerà aggiungere 0,3 bar (30 kPa)
rispetto alle pressioni indicate sull'etichetta.
Guidare con i pneumatici sgonfi aumenta il
consumo di carburante. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada. Rischio di incidenti!
7
Informazioni pratiche

210
Consigli per la manutenzione
Le raccomandazioni generali di manutenzione
del veicolo sono dettagliate nel libretto di
manutenzione e di garanzia.
Fari e fanalini
I fari sono dotati di vetri in policarbonato,
rivestiti con una vernice di protezione:
Non pulirli con un panno asciutto o
abrasivo, né con un prodotto detergente o
solvente.
Utilizzare una spugna con acqua e sapone.
L'utilizzo di un apparecchio ad alta
pressione per il lavaggio dei fari, dei
fanali e del loro contorno può provocare
il deterioramento della vernice e delle
guarnizioni.
Rispettare le raccomandazioni sulla
pressione e sulla distanza di lavaggio.
Pulire preventivamente a mano le macchie
persistenti con una spugna e con acqua
tiepida insaponata.
Pelle
La pelle è un prodotto naturale. Una
manutenzione adatta e regolare è
indispensabile alla sua longevità.Attenersi al libretto di manutenzione e di
garanzia del veicolo per conoscere tutte le
precauzioni particolari da adottare.
AdBlue® (motorizzazioni
BlueHDi)
Per garantire il rispetto dell'ambiente e
della norma Euro 6, senza penalizzare le
prestazioni, né alterare i consumi dei motori
Diesel, PEUGEOT ha scelto di dotare i propri
veicoli di un dispositivo che associa il sistema
SCR (Riduzione Catalitica Selettiva) a un filtro
antiparticolato (FAP) Diesel per il trattamento
dei gas di scarico.
SistemaSCR
Con un liquido chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e acqua,
innocui per la salute e l'ambiente.
L'AdBlue
® è contenuto in un
apposito serbatoio di circa
17


l i t r i.
Un dispositivo d'allarme si attiva automaticamente
quando viene raggiunto il livello della riserva:
a quel punto sarà possibile percorrere ancora
circa 2.400
km prima che il serbatoio si svuoti
completamente.
Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare blocca
l'avvio del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione Euro 6:
il


veicolo diventa inquinante.
In caso di malfunzionamento confermato
del sistema SCR, recarsi appena
possibile presso la Rete PEUGEOT o
presso un riparatore qualificato: dopo
1.100

km percorsi, un dispositivo si
attiverà automaticamente per impedire
l'avviamento del motore.
In entrambi i casi, un indicatore
d'autonomia permette di conoscere la
distanza che può essere percorsa prima
dell'immobilizzo del veicolo.
Per ulteriori informazioni su Spie
e


indicatori e gli allarmi associati,
leggere


le sezioni corrispondenti.
Informazioni pratiche

211

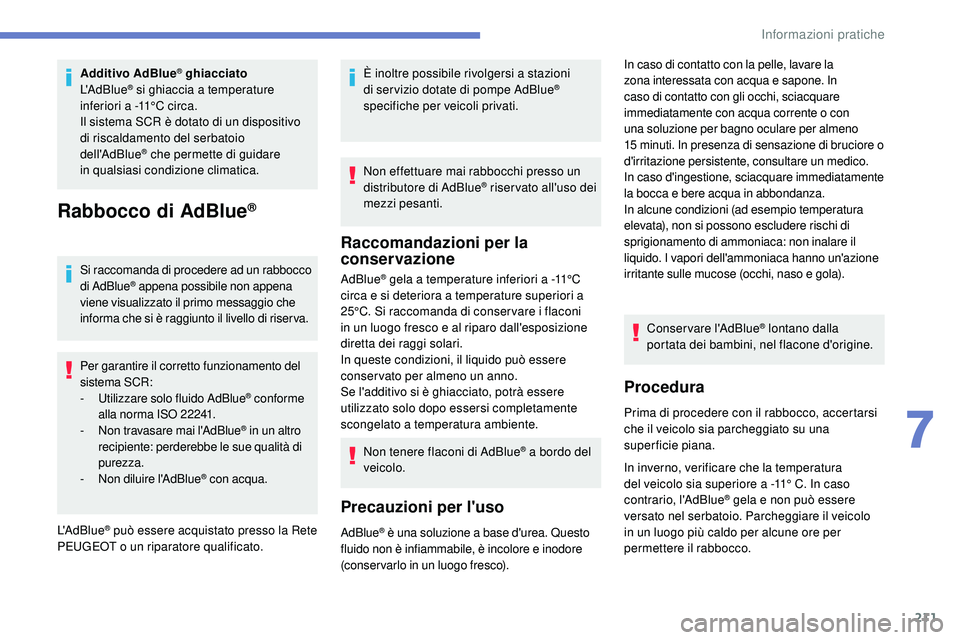

Additivo AdBlue® ghiacciato
L'AdBlue® si ghiaccia a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un dispositivo
di

riscaldamento del serbatoio
dell'AdBlue
® che permette di guidare
in
qualsiasi condizione climatica.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco
di AdBlue® appena possibile non appena
viene visualizzato il primo messaggio che
informa che si è raggiunto il livello di riser va.
Per garantire il corretto funzionamento del
sistema SCR:
-

U
tilizzare solo fluido AdBlue
® conforme
alla norma ISO 22241.
-

N

on travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza.
-

N

on diluire l'AdBlue
® con acqua.
L'AdBlue
® può essere acquistato presso la Rete
PEUGEOT o un riparatore qualificato. È inoltre possibile rivolgersi a stazioni
di ser vizio dotate di pompe AdBlue
®
specifiche per veicoli privati.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riser vato all'uso dei
mezzi pesanti.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
25°C. Si raccomanda di conser vare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conser vato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non tenere flaconi di AdBlue
® a bordo del
veicolo.
Precauzioni per l'uso
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15
minuti. In presenza di sensazione di bruciore o
d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare immediatamente
la bocca e bere acqua in abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
liquido. I vapori dell'ammoniaca hanno un'azione
irritante sulle mucose (occhi, naso e gola).
Conservare l'AdBlue
® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su una
superficie piana.
In inverno, verificare che la temperatura
del veicolo sia superiore a -11° C. In caso
contrario, l'AdBlue
® gela e non può essere
versato nel serbatoio. Parcheggiare il veicolo
in un luogo più caldo per alcune ore per
permettere il rabbocco.
AdBlue
® è una soluzione a base d'urea. Questo
fluido non è infiammabile, è incolore e inodore
(conser varlo in un luogo fresco).
7
Informazioni pratiche

212
In caso di panne per mancanza di
AdBlue®, confermata dal messaggio
"Rabboccare AdBlue: Avviamento
impossibile", è necessario effettuare
un

rabbocco di almeno 5 litri.
Non versare mai l'AdBlue
® nel serbatoio
del gasolio.
In caso di spruzzi di AdBlue
®, o di
sversamenti sulla fiancata della carrozzeria,
sciacquare immediatamente con acqua
fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
in caso di rabbocco dopo una panne
per mancanza di AdBlue , occorre
tassativamente attendere circa 5 minuti
prima di reinserire il contatto, senza aprire
la por ta del guidatore, né sbloccare le
por te del veicolo, né por tare la chiave
elettronica all'interno dell'abitacolo .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
F

c

on Apertura e Avviamento a mani libere,
premere il tasto " START/STOP" per
spegnere il motore. F

P
rocurarsi un contenitore di AdBlue
®. Dopo
aver verificato la data di scadenza, leggere i
consigli di utilizzo che figurano sull'etichetta
prima di procedere al versamento del
contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
oppure
F

I

nserire la pistola di rifornimento di AdBlue
®
e riempire il serbatoio fino a quando la
pistola si arresta automaticamente. Impor tante:
-

Pe
r non riempire eccessivamente il
serbatoio di AdBlue
®, si consiglia di:
•
e
ffettuare un rabbocco compreso
tra 10 e 13 litri usando il flacone di
AdBlue
®.
oppure
•

n

on provare a riempire dopo il primo
arresto automatico della pistola in
caso di rifornimento presso una
stazione di servizio.
-

S

e il serbatoio AdBlue
® del veicolo
si è svuotato completamente –
confermato dai messaggi d'allarme e
dall'impossibilità di riavviare il motore
– occorre tassativamente effettuare un
rabbocco di almeno 5 litri.
Dopo il rabbocco
F Riposizionare il tappo blu sull'imboccatura del serbatoio e ruotarlo di 1/6 di giro in
senso orario, fino a battuta.
F

R
ichiudere lo sportellino.
Non gettare i flaconi di AdBlue
® nei rifiuti
domestici.
Deporli in un contenitore apposito o
riconsegnarli a un punto vendita.
F

C

on le porte del veicolo sbloccate e lo
sportellino del bocchettone di rifornimento
del carburante aperto, girare il tappo blu
del serbatoio AdBlue
® di 1/6 di giro in senso
antiorario.
F

R

ilasciare il tappo blu.
Informazioni pratiche

213

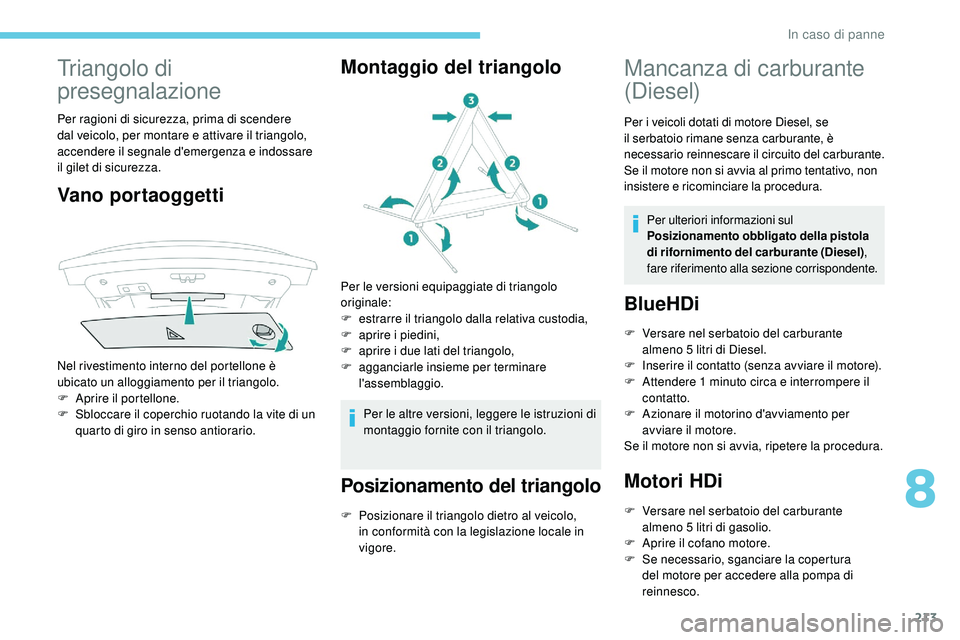

Triangolo di
presegnalazione
Per ragioni di sicurezza, prima di scendere
dal veicolo, per montare e attivare il triangolo,
accendere il segnale d'emergenza e indossare
il gilet di sicurezza.
Vano portaoggetti
Nel rivestimento interno del portellone è
ubicato un alloggiamento per il triangolo.
F
A
prire il portellone.
F

S
bloccare il coperchio ruotando la vite di un
quarto di giro in senso antiorario.
Montaggio del triangolo
Per le versioni equipaggiate di triangolo
originale:
F

e
strarre il triangolo dalla relativa custodia,
F

ap
rire i piedini,
F

a
prire i due lati del triangolo,
F

ag
ganciarle insieme per terminare
l'assemblaggio.
Per le altre versioni, leggere le istruzioni di
montaggio fornite con il triangolo.
Posizionamento del triangolo
F Posizionare il triangolo dietro al veicolo, in conformità con la legislazione locale in
vigore.
Mancanza di carburante
(Diesel)
Per i veicoli dotati di motore Diesel, se
il serbatoio rimane senza carburante, è
necessario reinnescare il circuito del carburante.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Per ulteriori informazioni sul
Posizionamento obbligato della pistola
di rifornimento del carburante (Diesel) ,
fare riferimento alla sezione corrispondente.
BlueHDi
F Versare nel serbatoio del carburante almeno 5 litri di Diesel.
F

In
serire il contatto (senza avviare il motore).
F

A
ttendere 1 minuto circa e interrompere il
contatto.
F

A
zionare il motorino d'avviamento per
avviare il motore.
Se il motore non si avvia, ripetere la procedura.
Motori HDi
F Versare nel serbatoio del carburante almeno 5 litri di gasolio.
F

A
prire il cofano motore.
F

S
e necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
8
In caso di panne

214

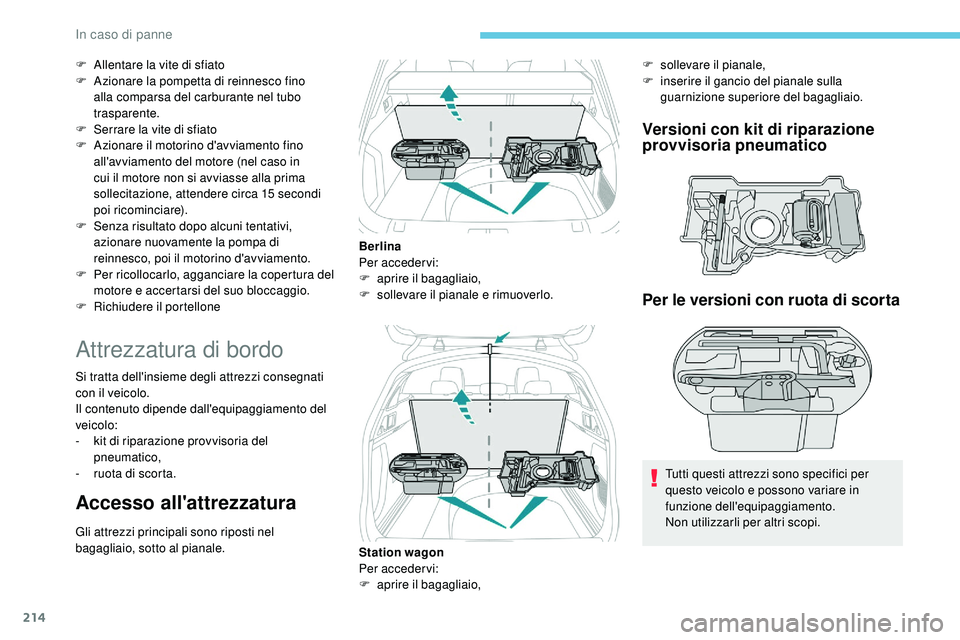

F Allentare la vite di sfiato
F A zionare la pompetta di reinnesco fino
alla comparsa del carburante nel tubo
trasparente.
F

S
errare la vite di sfiato
F

A
zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in
cui il motore non si avviasse alla prima
sollecitazione, attendere circa 15 secondi
poi ricominciare).
F

S
enza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco, poi il motorino d'avviamento.
F

Pe
r ricollocarlo, agganciare la copertura del
motore e accertarsi del suo bloccaggio.
F

R
ichiudere il portellone
Attrezzatura di bordo
Si tratta dell'insieme degli attrezzi consegnati
con il veicolo.
Il contenuto dipende dall'equipaggiamento del
veicolo:
-
k
it di riparazione provvisoria del
pneumatico,
-

r
uota di scorta.
Accesso all'attrezzatura
Gli attrezzi principali sono riposti nel
bagagliaio, sotto al pianale.
Versioni con kit di riparazione
provvisoria pneumatico
Berlina
Per acceder vi:
F
ap
rire il bagagliaio,
F

s
ollevare il pianale e rimuoverlo.
Station wagon
Per acceder vi:
F

ap
rire il bagagliaio,
Per le versioni con ruota di scorta
Tutti questi attrezzi sono specifici per
questo veicolo e possono variare in
funzione dell'equipaggiamento.
Non utilizzarli per altri scopi.
F

s
ollevare il pianale,
F

in
serire il gancio del pianale sulla
guarnizione superiore del bagagliaio.
In caso di panne
