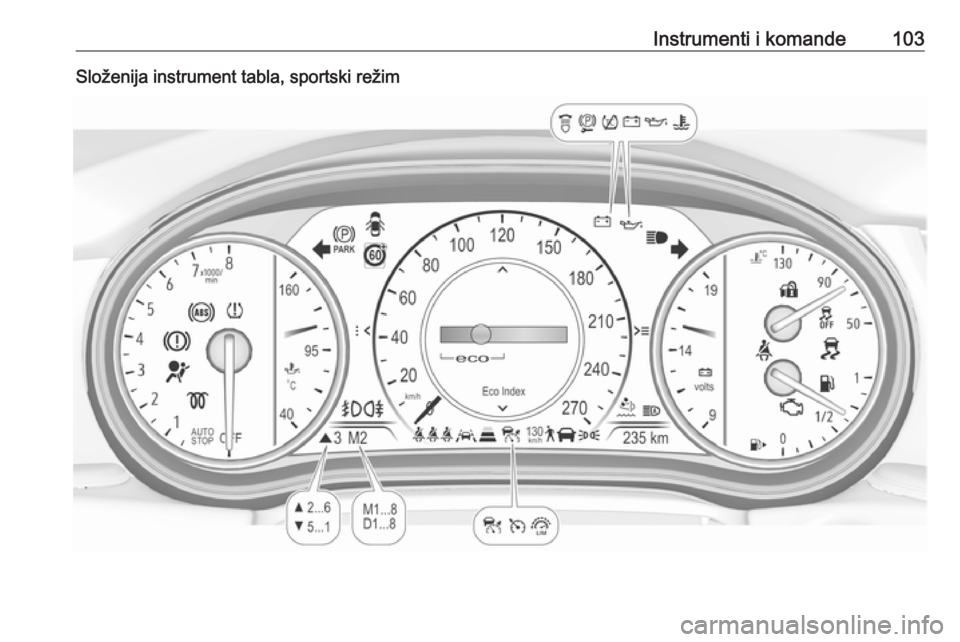

Instrumenti i komande103Složenija instrument tabla, sportski režim

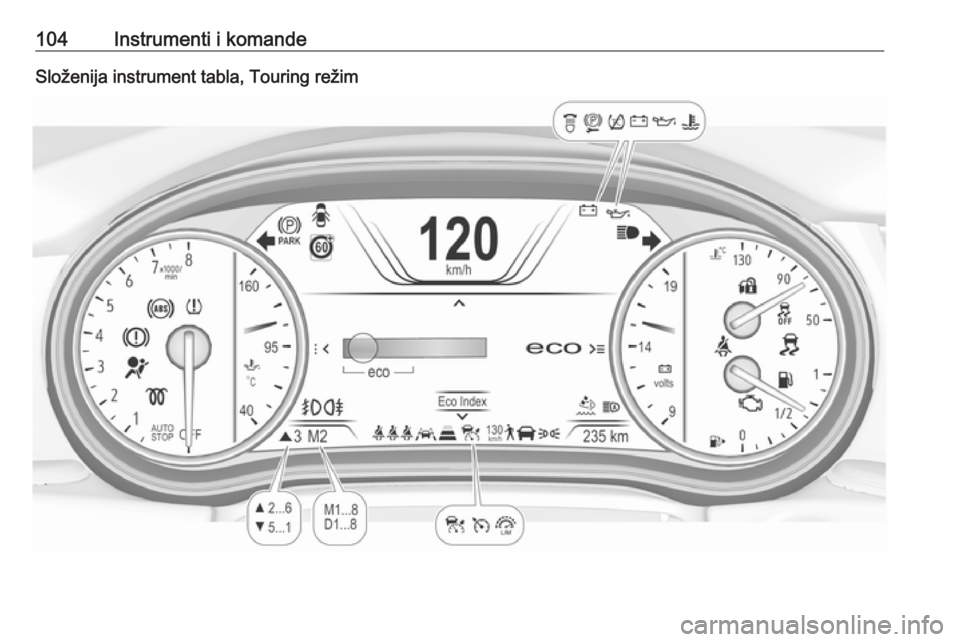

104Instrumenti i komandeSloženija instrument tabla, Touring režim

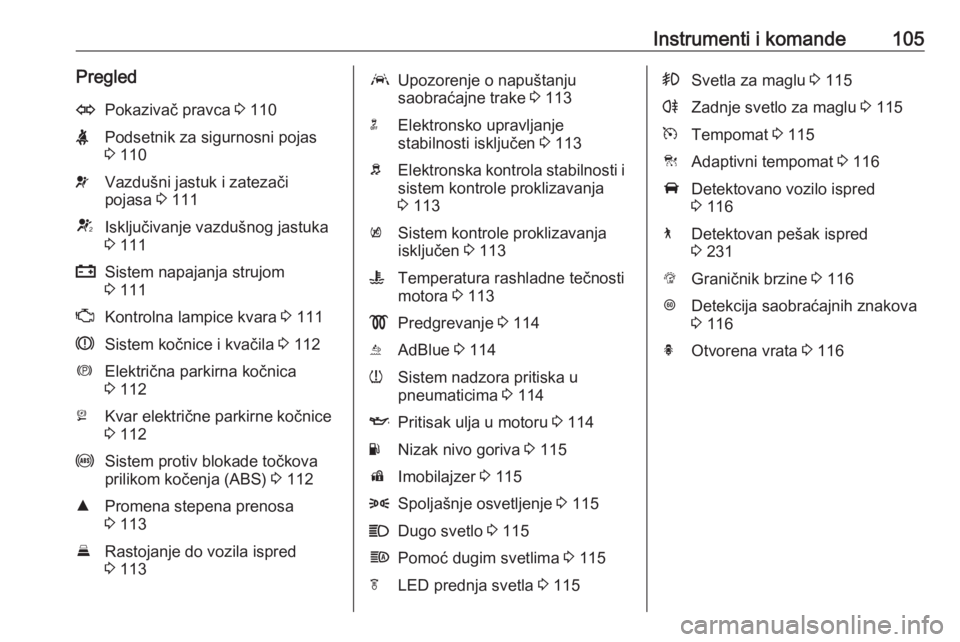

Instrumenti i komande105PregledOPokazivač pravca 3 110XPodsetnik za sigurnosni pojas
3 110vVazdušni jastuk i zatezači
pojasa 3 111VIsključivanje vazdušnog jastuka
3 111pSistem napajanja strujom
3 111ZKontrolna lampice kvara 3 111RSistem kočnice i kvačila 3 112mElektrična parkirna kočnica
3 112jKvar električne parkirne kočnice
3 112uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 112RPromena stepena prenosa
3 113ERastojanje do vozila ispred
3 113aUpozorenje o napuštanju
saobraćajne trake 3 113nElektronsko upravljanje
stabilnosti isključen 3 113bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 113kSistem kontrole proklizavanja
isključen 3 113WTemperatura rashladne tečnosti
motora 3 113!Predgrevanje 3 114uAdBlue 3 114wSistem nadzora pritiska u
pneumaticima 3 114IPritisak ulja u motoru 3 114YNizak nivo goriva 3 115dImobilajzer 3 1158Spoljašnje osvetljenje 3 115CDugo svetlo 3 115fPomoć dugim svetlima 3 115fLED prednja svetla 3 115>Svetla za maglu 3 115rZadnje svetlo za maglu 3 115mTempomat 3 115CAdaptivni tempomat 3 116ADetektovano vozilo ispred
3 1167Detektovan pešak ispred
3 231LGraničnik brzine 3 116LDetekcija saobraćajnih znakova
3 116hOtvorena vrata 3 116

106Instrumenti i komandeBrzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog puta
Zabeleženo rastojanje od prethodnogresetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje).
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Mogu se izabrati dve strane brojača
dnevno pređenog puta za različita
putovanja.
Osnovna instrument tabla
Izabrati ; pritiskom na Menu na
ručici pokazivača pravca. Okrenuti
točkić za podešavanje na ručici
pokazivača pravca i izabrati ;1
ili ; 2. Svaka stranica brojača
pređenog puta može da se zasebno
resetuje pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca na nekoliko sekundi na
odgovarajućem meniju.

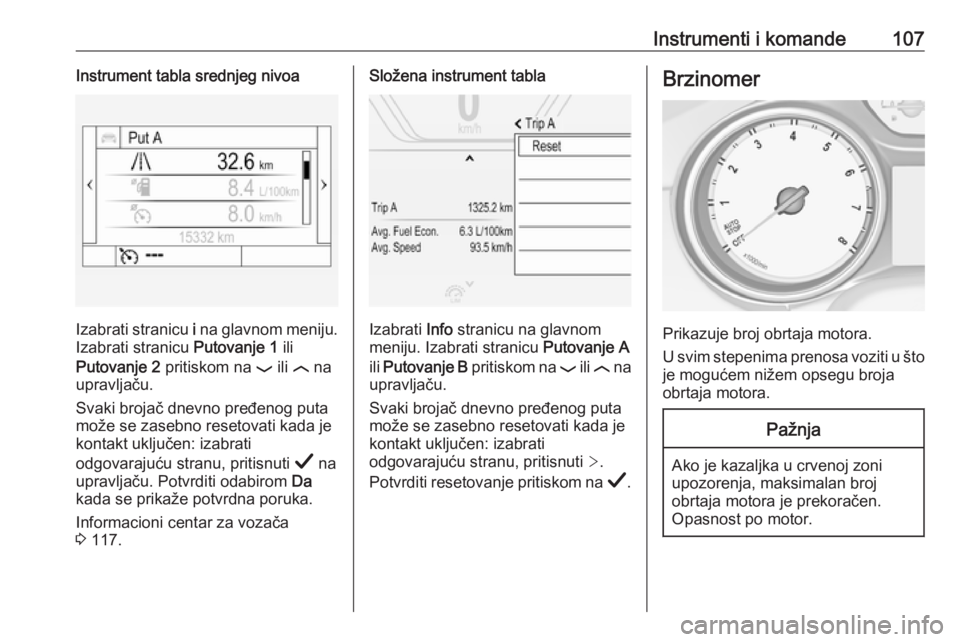

Instrumenti i komande107Instrument tabla srednjeg nivoa
Izabrati stranicu i na glavnom meniju.
Izabrati stranicu Putovanje 1 ili
Putovanje 2 pritiskom na P ili N na
upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti Å na
upravljaču. Potvrditi odabirom Da
kada se prikaže potvrdna poruka.
Informacioni centar za vozača
3 117.
Složena instrument tabla
Izabrati Info stranicu na glavnom
meniju. Izabrati stranicu Putovanje A
ili Putovanje B pritiskom na P ili N na
upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi resetovanje pritiskom na Å.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.

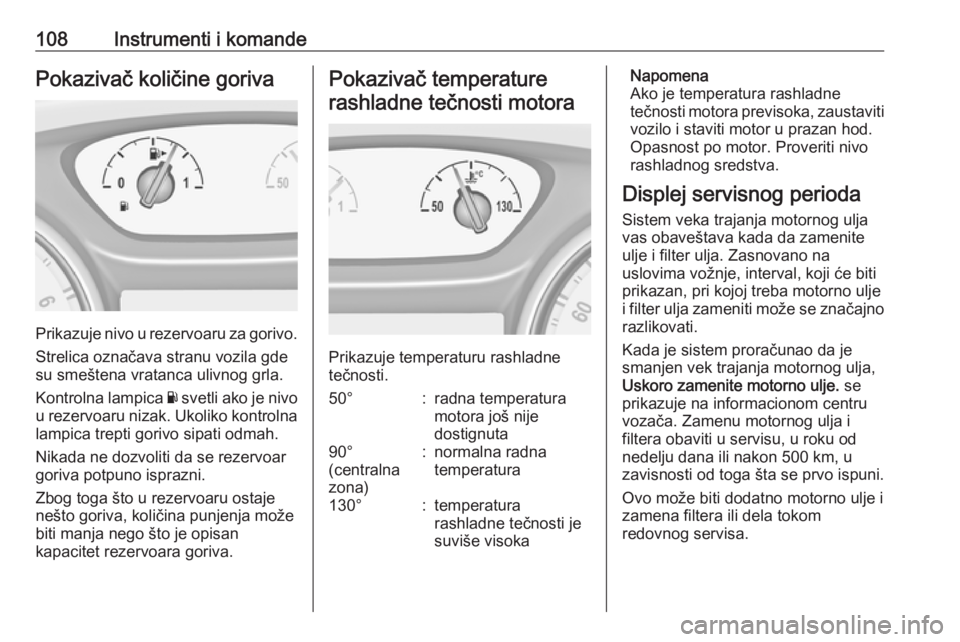

108Instrumenti i komandePokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Ukoliko kontrolna
lampica trepti gorivo sipati odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50°:radna temperatura
motora još nije
dostignuta90°
(centralna
zona):normalna radna
temperatura130°:temperatura
rashladne tečnosti je
suviše visokaNapomena
Ako je temperatura rashladne
tečnosti motora previsoka, zaustaviti
vozilo i staviti motor u prazan hod.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas obaveštava kada da zamenite
ulje i filter ulja. Zasnovano na
uslovima vožnje, interval, koji će biti
prikazan, pri kojoj treba motorno ulje
i filter ulja zameniti može se značajno
razlikovati.
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Uskoro zamenite motorno ulje. se
prikazuje na informacionom centru
vozača. Zamenu motornog ulja i
filtera obaviti u servisu, u roku od
nedelju dana ili nakon 500 km, u
zavisnosti od toga šta se prvo ispuni.
Ovo može biti dodatno motorno ulje i
zamena filtera ili dela tokom
redovnog servisa.

Instrumenti i komande109
Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 117.
Izabrati Info, " ili ? meni pritiskom
na è na upravljaču. Pritisnuti å za
izbor strane Radni vek ulja .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Za resetovanje, na osnovnom
displeju pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Kontakt mora biti uključen, ali motor ugašen.
Na displeju srednjeg nivoa pritisnuti
Å na upravljaču. Potvrditi
resetovanje izborom Da i ponovnim
pritiskom na Å. Kontakt mora biti
uključen, ali motor ugašen.
Na složenijem displeju pritisnuti é na
upravljaču za otvaranje potfascikle.
Izabrati Resetuj i potvrditi pritiskom
na Å. Kontakt mora biti uključen, ali
motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.Naredni servis
Pojavljuje se poruka na
informacionom centru za vozača
kada je potrebno održavanje vozila.
Održavanje obaviti u servisu u roku
od nedelju dana ili nakon 500 km, u
zavisnosti od toga šta se prvo ispuni.
Servisne informacije 3 314.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

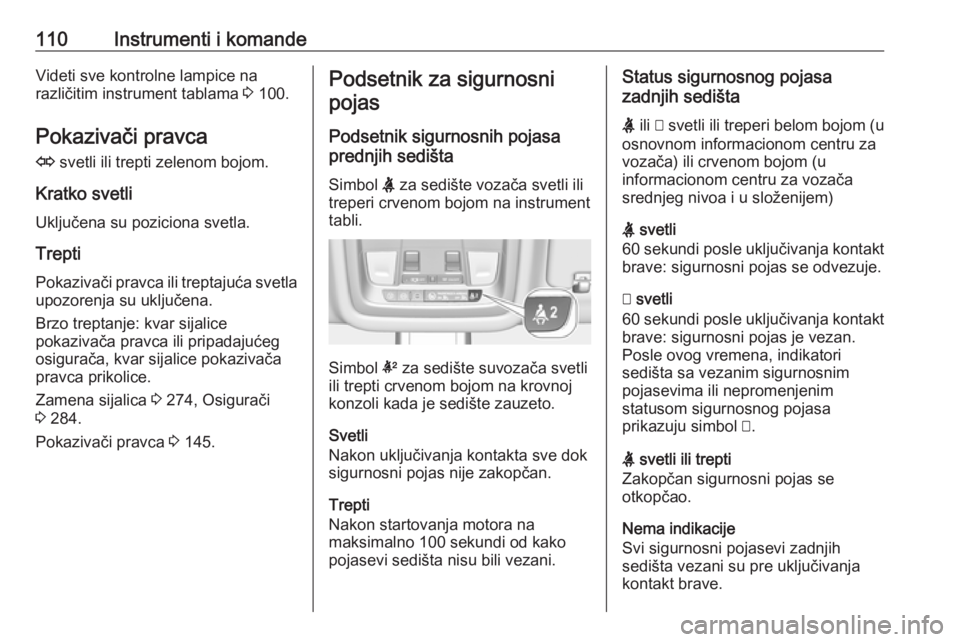

110Instrumenti i komandeVideti sve kontrolne lampice na
različitim instrument tablama 3 100.
Pokazivači pravca O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 274, Osigurači
3 284.
Pokazivači pravca 3 145.Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za sedište vozača svetli ili
treperi crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na krovnoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.
Status sigurnosnog pojasa
zadnjih sedišta
X ili > svetli ili treperi belom bojom (u
osnovnom informacionom centru za
vozača) ili crvenom bojom (u
informacionom centru za vozača
srednjeg nivoa i u složenijem)
X svetli
60 sekundi posle uključivanja kontakt
brave: sigurnosni pojas se odvezuje.
> svetli
60 sekundi posle uključivanja kontakt brave: sigurnosni pojas je vezan.
Posle ovog vremena, indikatori
sedišta sa vezanim sigurnosnim
pojasevima ili nepromenjenim
statusom sigurnosnog pojasa
prikazuju simbol >.
X svetli ili trepti
Zakopčan sigurnosni pojas se
otkopčao.
Nema indikacije
Svi sigurnosni pojasevi zadnjih
sedišta vezani su pre uključivanja
kontakt brave.
