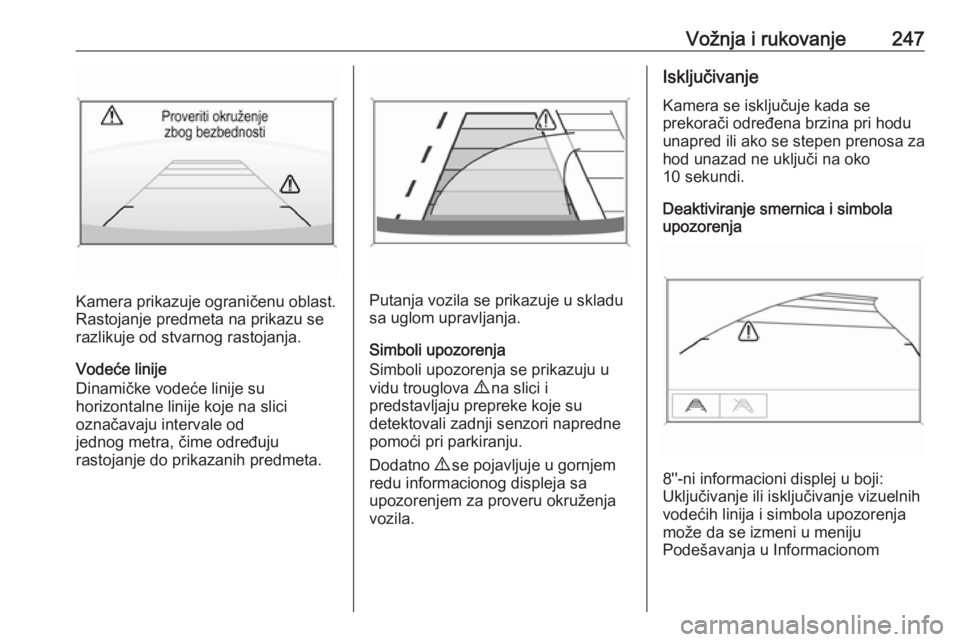

Vožnja i rukovanje247
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od
jednog metra, čime određuju
rastojanje do prikazanih predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Deaktiviranje smernica i simbola
upozorenja
8''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni u meniju
Podešavanja u Informacionom

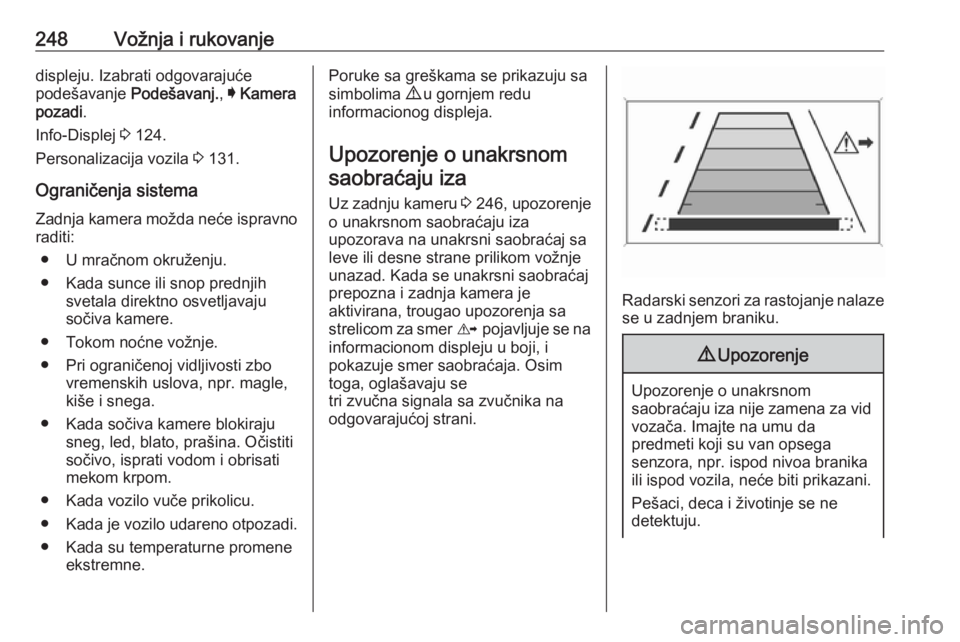

248Vožnja i rukovanjedispleju. Izabrati odgovarajuće
podešavanje Podešavanj., I Kamera
pozadi .
Info-Displej 3 124.
Personalizacija vozila 3 131.
Ograničenja sistema
Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Kada sočiva kamere blokiraju sneg, led, blato, prašina. Očistitisočivo, isprati vodom i obrisati
mekom krpom.
● Kada vozilo vuče prikolicu.
● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Upozorenje o unakrsnomsaobraćaju iza
Uz zadnju kameru 3 246, upozorenje
o unakrsnom saobraćaju iza
upozorava na unakrsni saobraćaj sa
leve ili desne strane prilikom vožnje
unazad. Kada se unakrsni saobraćaj
prepozna i zadnja kamera je
aktivirana, trougao upozorenja sa
strelicom za smer K pojavljuje se na
informacionom displeju u boji, i
pokazuje smer saobraćaja. Osim
toga, oglašavaju se
tri zvučna signala sa zvučnika na
odgovarajućoj strani.
Radarski senzori za rastojanje nalaze se u zadnjem braniku.
9 Upozorenje
Upozorenje o unakrsnom
saobraćaju iza nije zamena za vid vozača. Imajte na umu da
predmeti koji su van opsega
senzora, npr. ispod nivoa branika
ili ispod vozila, neće biti prikazani.
Pešaci, deca i životinje se ne
detektuju.

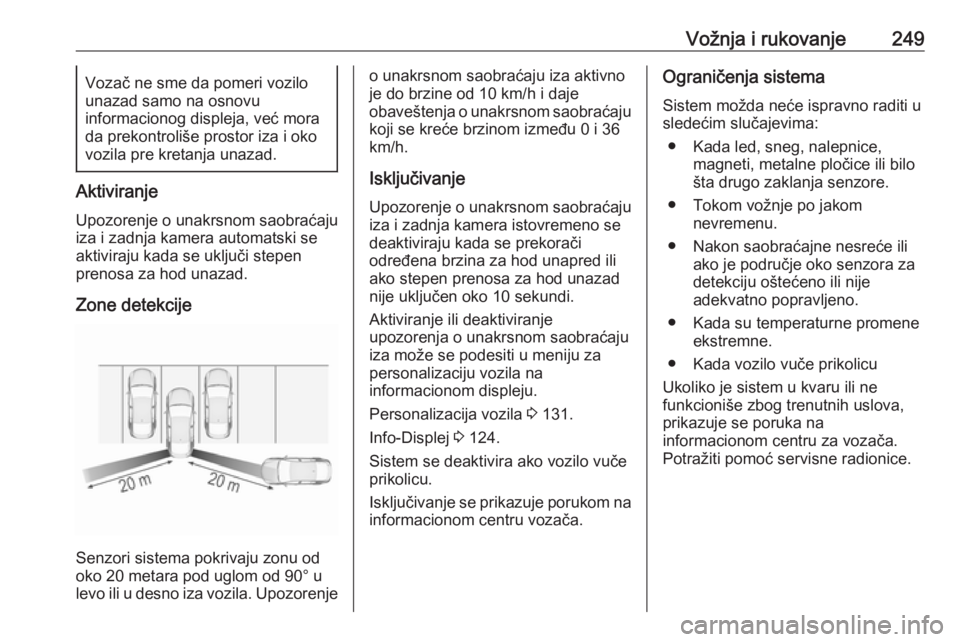

Vožnja i rukovanje249Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše prostor iza i oko
vozila pre kretanja unazad.
Aktiviranje
Upozorenje o unakrsnom saobraćaju
iza i zadnja kamera automatski se
aktiviraju kada se uključi stepen
prenosa za hod unazad.
Zone detekcije
Senzori sistema pokrivaju zonu od
oko 20 metara pod uglom od 90° u levo ili u desno iza vozila. Upozorenje
o unakrsnom saobraćaju iza aktivno
je do brzine od 10 km/h i daje
obaveštenja o unakrsnom saobraćaju koji se kreće brzinom između 0 i 36km/h.
Isključivanje
Upozorenje o unakrsnom saobraćaju
iza i zadnja kamera istovremeno se
deaktiviraju kada se prekorači
određena brzina za hod unapred ili
ako stepen prenosa za hod unazad
nije uključen oko 10 sekundi.
Aktiviranje ili deaktiviranje
upozorenja o unakrsnom saobraćaju
iza može se podesiti u meniju za
personalizaciju vozila na
informacionom displeju.
Personalizacija vozila 3 131.
Info-Displej 3 124.
Sistem se deaktivira ako vozilo vuče
prikolicu.
Isključivanje se prikazuje porukom na informacionom centru vozača.Ograničenja sistema
Sistem možda neće ispravno raditi u
sledećim slučajevima:
● Kada led, sneg, nalepnice, magneti, metalne pločice ili bilo
šta drugo zaklanja senzore.
● Tokom vožnje po jakom nevremenu.
● Nakon saobraćajne nesreće ili ako je područje oko senzora za
detekciju oštećeno ili nije
adekvatno popravljeno.
● Kada su temperaturne promene ekstremne.
● Kada vozilo vuče prikolicu
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisne radionice.

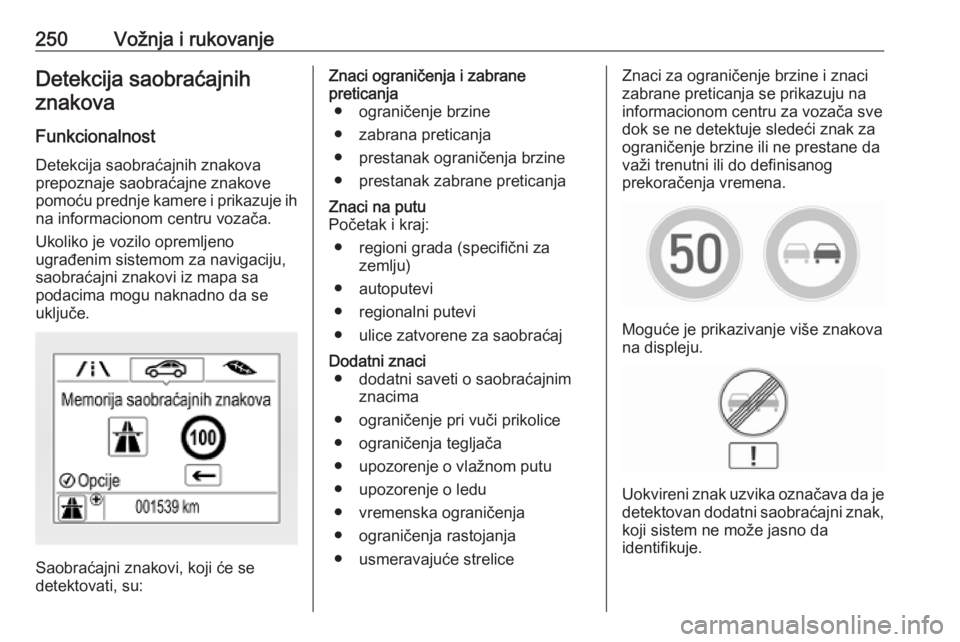

250Vožnja i rukovanjeDetekcija saobraćajnihznakova
Funkcionalnost Detekcija saobraćajnih znakovaprepoznaje saobraćajne znakove
pomoću prednje kamere i prikazuje ih
na informacionom centru vozača.
Ukoliko je vozilo opremljeno
ugrađenim sistemom za navigaciju,
saobraćajni znakovi iz mapa sa
podacima mogu naknadno da se
uključe.
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice
● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● vremenska ograničenja
● ograničenja rastojanja
● usmeravajuće streliceZnaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
informacionom centru za vozača sve
dok se ne detektuje sledeći znak za
ograničenje brzine ili ne prestane da
važi trenutni ili do definisanog
prekoračenja vremena.
Moguće je prikazivanje više znakova
na displeju.
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak, koji sistem ne može jasno da
identifikuje.

Vožnja i rukovanje251Sistem radi bez gubitka performansi
do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Prikaz na displeju Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u
Informacionom centru za vozača.
Dodatno, trenutno važeće
ograničenje brzine se trajno prikazuje
na donjoj liniji informacionog centra
za vozača. U slučaju ograničenja
brzine kada je dostupan dodatni
znak, simbol + se prikazuje u ovoj
oblasti.
Izabrati meni Info, " ili ? putem
dugmadi na desnoj strani upravljača i izabrati stranicu detekcije
saobraćajnih znakova 3 117.
Kada se izabere druga stranica na
meniju informacionog centra za
vozača, a zatim ponovo stranica
detekcije saobraćajnih znakova,
prikazuje se zadnji prepoznati
saobraćajni znak.
Funkcija upozoravanja
Funkcija upozoravanja može da se
aktivira ili deaktivira u meniju
podešavanja na stranici detekcije
saobraćajnih znakova.Kada se aktivira i kada stranica
detekcije saobraćajnih znakova
trenutno nije prikazana,
novootkriveno ograničenje brzine i
znakovi za zabranu preticanja se
prikazuju kao iskačuća upozorenja na informacionom centru za vozača.

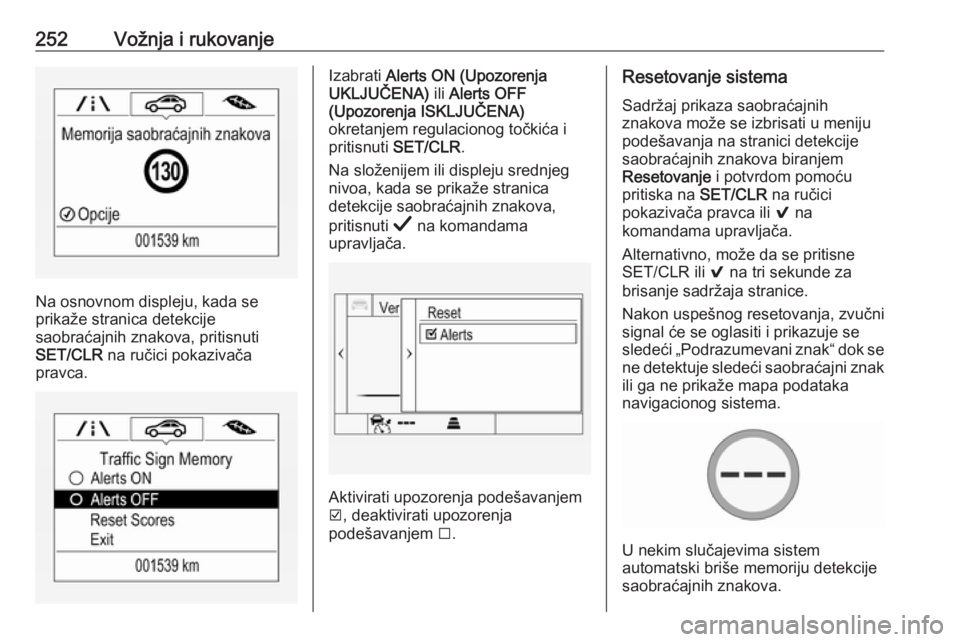

252Vožnja i rukovanje
Na osnovnom displeju, kada se
prikaže stranica detekcije
saobraćajnih znakova, pritisnuti
SET/CLR na ručici pokazivača
pravca.
Izabrati Alerts ON (Upozorenja
UKLJUČENA) ili Alerts OFF
(Upozorenja ISKLJUČENA)
okretanjem regulacionog točkića i
pritisnuti SET/CLR .
Na složenijem ili displeju srednjeg
nivoa, kada se prikaže stranica
detekcije saobraćajnih znakova,
pritisnuti Å na komandama
upravljača.
Aktivirati upozorenja podešavanjem
J , deaktivirati upozorenja
podešavanjem I.
Resetovanje sistema
Sadržaj prikaza saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova biranjem
Resetovanje i potvrdom pomoću
pritiska na SET/CLR na ručici
pokazivača pravca ili 9 na
komandama upravljača.
Alternativno, može da se pritisne
SET/CLR ili 9 na tri sekunde za
brisanje sadržaja stranice.
Nakon uspešnog resetovanja, zvučni
signal će se oglasiti i prikazuje se
sledeći „Podrazumevani znak“ dok se
ne detektuje sledeći saobraćajni znak ili ga ne prikaže mapa podataka
navigacionog sistema.
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.

Vožnja i rukovanje253Brisanje saobraćajnih znakovaPostoje tri različita scenarija koja
dovode do brisanja trenutno
prikazanih saobraćajnih znakova.
Nakon brisanja, na informacionom
centru za vozača se prikazuje
„Podrazumevani znak“ ili znak sa
navigacione mape podataka.
Razlozi za brisanje znakova: ● Unapred definisano rastojanje je pređeno ili je isteklo vreme
(razlikuje se za svaki tip znakova)
● Vozilo skreće
● Ukoliko nema dostupne navigacione mape podataka ibrzina padne ispod 52 km/h
(detektovan je ulazak u grad)
● Ukoliko je navigaciona mapa podataka dostupna i ulazak u
grad/izlazak iz grada je
detektovan usled promene mape
podatakaDetekcija saobraćajnih znakova u
kombinaciji sa sistemom za
navigaciju
Ukoliko je vozilo opremljeno
sistemom za navigaciju, trenutno
prikazani saobraćajni znak može da
potiče ili sa optičke detekcije
saobraćajnih znakova ili sa mape.
Ukoliko trenutno prikazani
saobraćajni znak potiče sa mape
podataka i informacije na mapi se
promene, prikazaće se novi
saobraćajni znak. Ovo može dovesti
do detekcije novog saobraćajnog
znaka, iako se možda i ne prođe
pored saobraćajnog znaka na putu.
Ograničenja sistema Detekcija saobraćajnih znakova
možda neće ispravno raditi u
sledećim slučajevima:
● Brzina vozila je veća od 200 km/h.
● Tokom vožnje po krivudavim ili brdovitim putevima.
● Tokom noćne vožnje.● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Senzor u vetrobranu pokriven snegom, ledom, bljuzgavicom,
blatom i prljavštinom, i kada je
vetrobran oštećen ili sadrži
strane predmete, npr. nalepnice.
● Sunce direktno osvetljava sočivo
kamere.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.
● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima i
signalizaciji.
● Podaci sa navigacione mape su zastareli.Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene

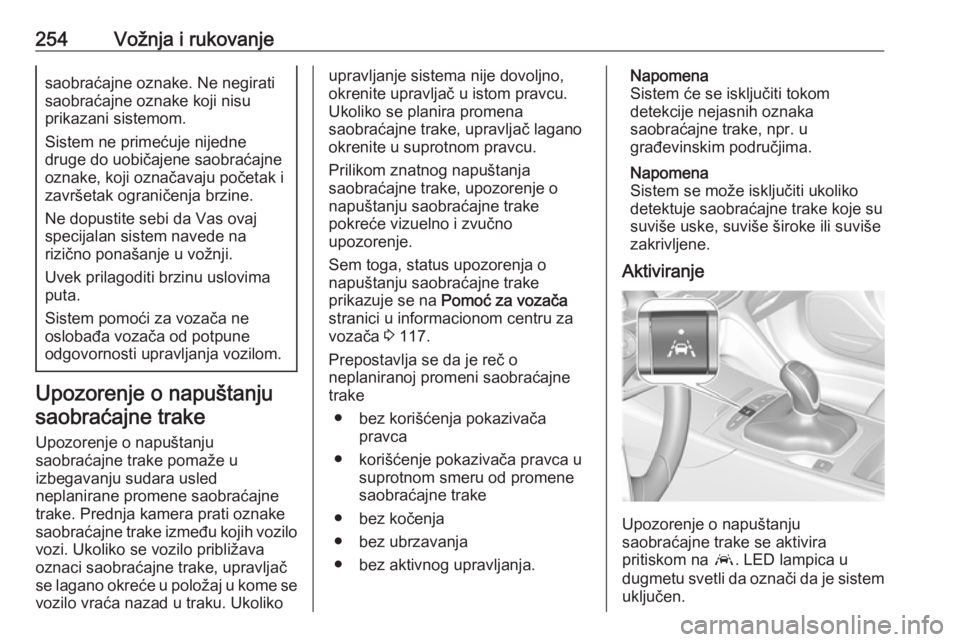

254Vožnja i rukovanjesaobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima
puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Upozorenje o napuštanju
saobraćajne trake pomaže u
izbegavanju sudara usled
neplanirane promene saobraćajne
trake. Prednja kamera prati oznake
saobraćajne trake između kojih vozilo
vozi. Ukoliko se vozilo približava
oznaci saobraćajne trake, upravljač se lagano okreće u položaj u kome se vozilo vraća nazad u traku. Ukoliko
upravljanje sistema nije dovoljno,
okrenite upravljač u istom pravcu.
Ukoliko se planira promena
saobraćajne trake, upravljač lagano
okrenite u suprotnom pravcu.
Prilikom znatnog napuštanja
saobraćajne trake, upozorenje o
napuštanju saobraćajne trake
pokreće vizuelno i zvučno
upozorenje.
Sem toga, status upozorenja o
napuštanju saobraćajne trake
prikazuje se na Pomoć za vozača
stranici u informacionom centru za
vozača 3 117.
Prepostavlja se da je reč o
neplaniranoj promeni saobraćajne
trake
● bez korišćenja pokazivača pravca
● korišćenje pokazivača pravca u suprotnom smeru od promene
saobraćajne trake
● bez kočenja
● bez ubrzavanja
● bez aktivnog upravljanja.Napomena
Sistem će se isključiti tokom
detekcije nejasnih oznaka
saobraćajne trake, npr. u
građevinskim područjima.
Napomena
Sistem se može isključiti ukoliko
detektuje saobraćajne trake koje su suviše uske, suviše široke ili suviše
zakrivljene.
Aktiviranje
Upozorenje o napuštanju
saobraćajne trake se aktivira
pritiskom na a. LED lampica u
dugmetu svetli da označi da je sistem uključen.
