2019 Hyundai Nexo Manual del propietario (in Spanish)









,
6XYHK

,QWURGXFFL

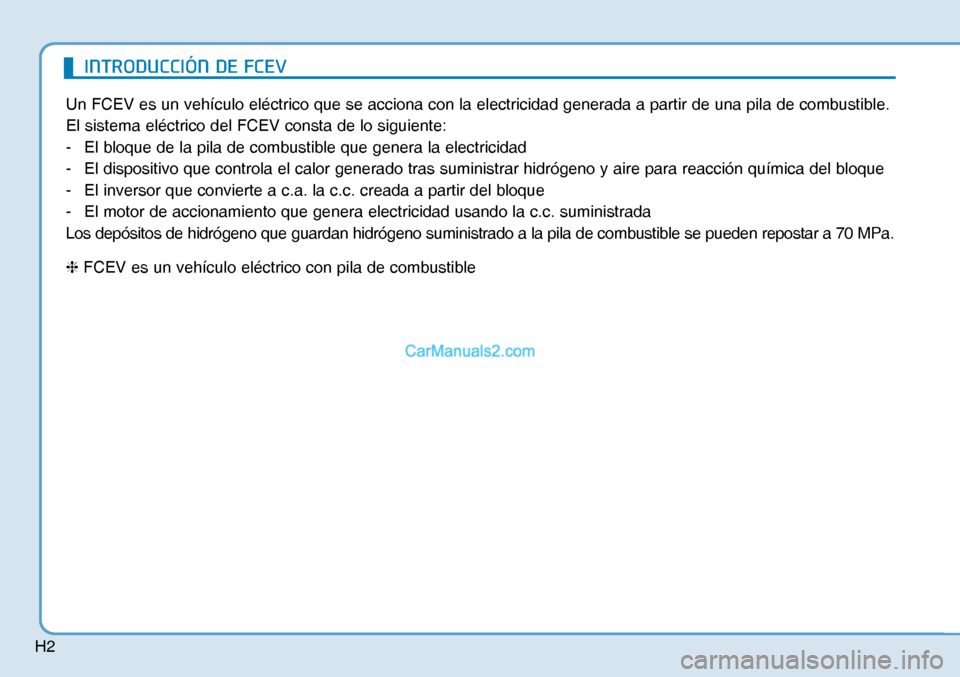

H2
Un FCEV es un vehículo eléctrico que se acciona con la electricidad generada a partir de una pila de combustible.
El sistema eléctrico del FCEV consta de lo siguiente:
- El bloque de la pila de combustible que genera la electricidad
- El dispositivo que controla el calor generado tras suministrar hidrógeno y aire para reacción química del bloque
- El inversor que convierte a c.a. la c.c. creada a partir del bloque
- El motor de accionamiento que genera electricidad usando la c.c. suministrada
Los depósitos de hidrógeno que guardan hidrógeno suministrado a la pila de combustible se pueden repostar a 70 MPa.
❈ FCEV es un vehículo eléctrico con pila de combustible
,1752'8&&,

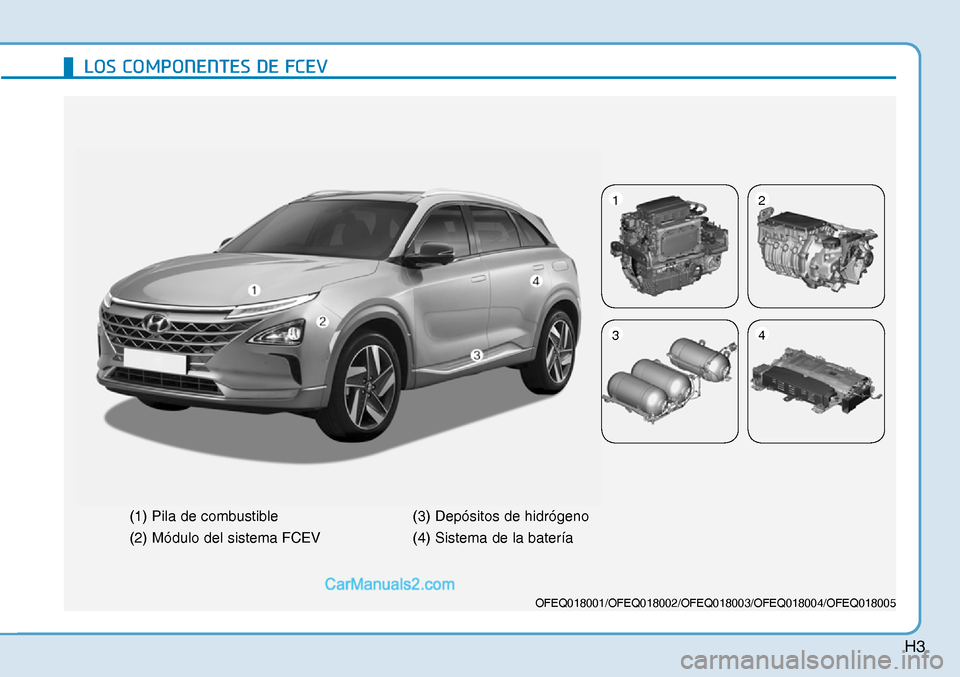

H3
/26&20321(17(6'()&(9
OFEQ018001/OFEQ018002/OFEQ018003/OFEQ018004/OFEQ018005
(1) Pila de combustible
(2) Módulo del sistema FCEV(3) Depósitos de hidrógeno
(4) Sistema de la batería
12
34

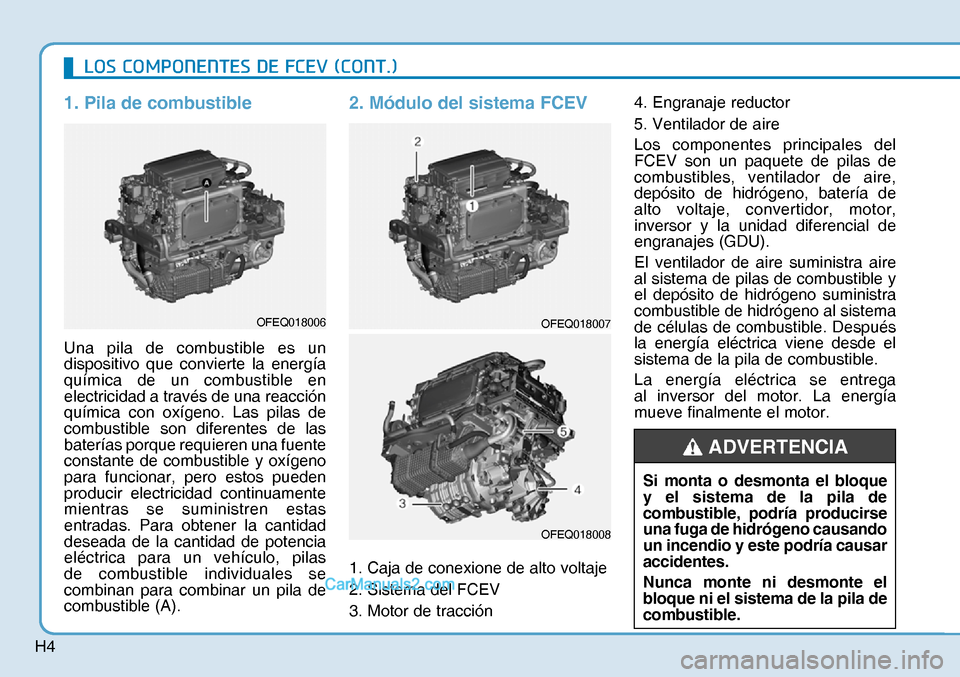

H4
1. Pila de combustible
Una pila de combustible es un
dispositivo que convierte la energía
química de un combustible en
electricidad a través de una reacción
química con oxígeno. Las pilas de
combustible son diferentes de las
baterías porque requieren una fuente
constante de combustible y oxígeno
para funcionar, pero estos pueden
producir electricidad continuamente
mientras se suministren estas
entradas. Para obtener la cantidad
deseada de la cantidad de potencia
eléctrica para un vehículo, pilas
de combustible individuales se
combinan para combinar un pila de
combustible (A).
2. Módulo del sistema FCEV
1. Caja de conexione de alto voltaje
2. Sistema del FCEV
3. Motor de tracción4. Engranaje reductor
5. Ventilador de aire
Los componentes principales del
FCEV son un paquete de pilas de
combustibles, ventilador de aire,
depósito de hidrógeno, batería de
alto voltaje, convertidor, motor,
inversor y la unidad diferencial de
engranajes (GDU).
El ventilador de aire suministra aire
al sistema de pilas de combustible y
el depósito de hidrógeno suministra
combustible de hidrógeno al sistema
de células de combustible. Después
la energía eléctrica viene desde el
sistema de la pila de combustible.
La energía eléctrica se entrega
al inversor del motor. La energía
mueve finalmente el motor.
/26&20321(17(6'()&(9&217
OFEQ018006OFEQ018007
OFEQ018008
Si monta o desmonta el bloque
y el sistema de la pila de
combustible, podría producirse
una fuga de hidrógeno causando
un incendio y este podría causar
accidentes.
Nunca monte ni desmonte el
bloque ni el sistema de la pila de
combustible.
ADVERTENCIA

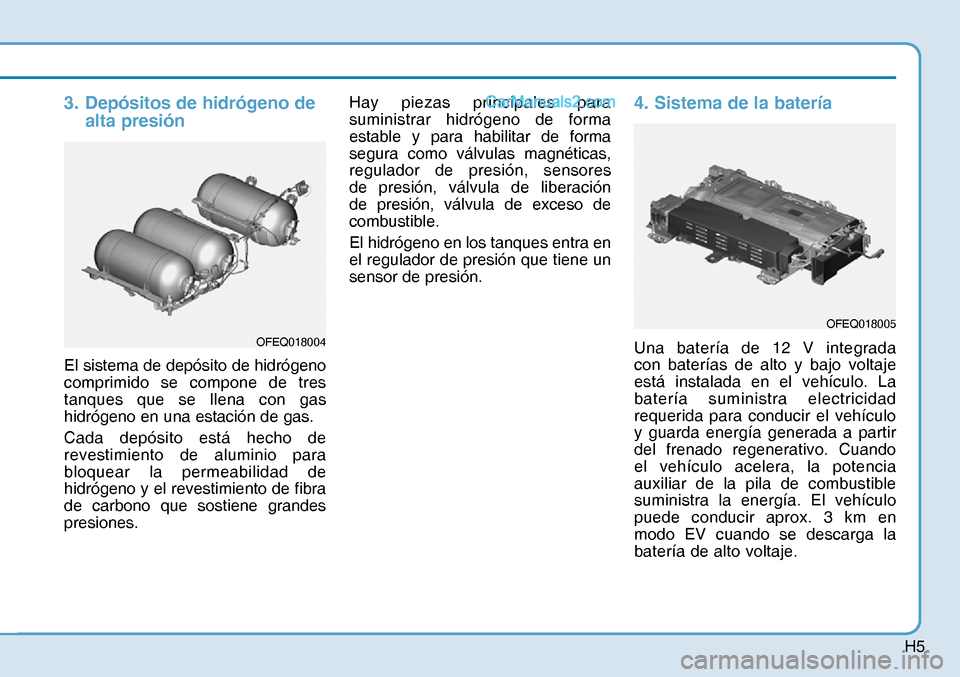

H5
3. Depósitos de hidrógeno de
alta presión
El sistema de depósito de hidrógeno
comprimido se compone de tres
tanques que se llena con gas
hidrógeno en una estación de gas.
Cada depósito está hecho de
revestimiento de aluminio para
bloquear la permeabilidad de
hidrógeno y el revestimiento de fibra
de carbono que sostiene grandes
presiones.Hay piezas principales para
suministrar hidrógeno de forma
estable y para habilitar de forma
segura como válvulas magnéticas,
regulador de presión, sensores
de presión, válvula de liberación
de presión, válvula de exceso de
combustible.
El hidrógeno en los tanques entra en
el regulador de presión que tiene un
sensor de presión.
4. Sistema de la batería
Una batería de 12 V integrada
con baterías de alto y bajo voltaje
está instalada en el vehículo. La
batería suministra electricidad
requerida para conducir el vehículo
y guarda energía generada a partir
del frenado regenerativo. Cuando
el vehículo acelera, la potencia
auxiliar de la pila de combustible
suministra la energía. El vehículo
puede conducir aprox. 3 km en
modo EV cuando se descarga la
batería de alto voltaje.OFEQ018004
OFEQ018005

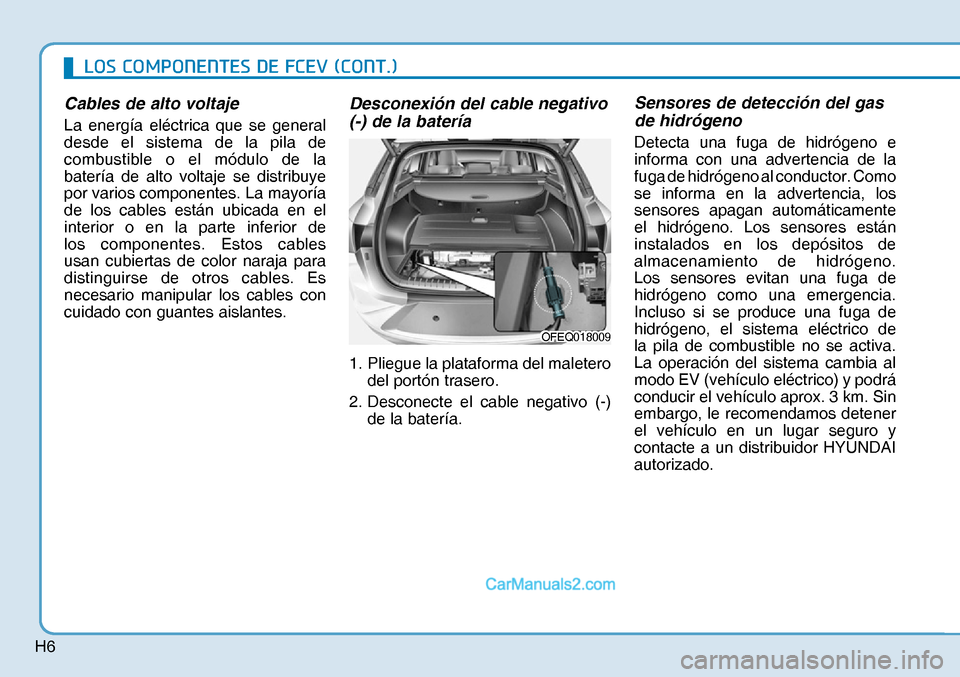

H6
Cables de alto voltaje
La energía eléctrica que se general
desde el sistema de la pila de
combustible o el módulo de la
batería de alto voltaje se distribuye
por varios componentes. La mayoría
de los cables están ubicada en el
interior o en la parte inferior de
los componentes. Estos cables
usan cubiertas de color naraja para
distinguirse de otros cables. Es
necesario manipular los cables con
cuidado con guantes aislantes.
Desconexión del cable negativo
(-) de la batería
1. Pliegue la plataforma del maletero
del portón trasero.
2. Desconecte el cable negativo (-)
de la batería.
Sensores de detección del gas
de hidrógeno
Detecta una fuga de hidrógeno e
informa con una advertencia de la
fuga de hidrógeno al conductor. Como
se informa en la advertencia, los
sensores apagan automáticamente
el hidrógeno. Los sensores están
instalados en los depósitos de
almacenamiento de hidrógeno.
Los sensores evitan una fuga de
hidrógeno como una emergencia.
Incluso si se produce una fuga de
hidrógeno, el sistema eléctrico de
la pila de combustible no se activa.
La operación del sistema cambia al
modo EV (vehículo eléctrico) y podrá
conducir el vehículo aprox. 3 km. Sin
embargo, le recomendamos detener
el vehículo en un lugar seguro y
contacte a un distribuidor HYUNDAI
autorizado.
OFEQ018009OFEQ018009
/26&20321(17(6'()&(9&217

H7
No toque los componentes
naranjas ni los que lleven
una etiqueta de alto voltaje,
incluyendo cables y
conexiones. Si los aislantes o
las cubiertas están dañados o
se retiran podrían producirse
lesiones graves o la muerte por
electrocución.
ADVERTENCIA
En el sistema de la pila de
combustible, la batería aplica
alto voltaje para accionar
el motor eléctrico y otros
componentes.
Este sistema de batería de alto
voltaje puede entrañar graves
peligros.
No toque el sistema. En caso
de tocar el sistema de la batería
podría sufrir lesiones graves o
la muerte.
ADVERTENCIA
OFEQ018010
• No monte ni desmonte el
sistema de la batería de alto
voltaje. De lo contrario podría
sufrir una descarga eléctrica
que le cause lesiones graves
o la muerte.
• Si monta o desmonta
incorrectamente los

componentes del sistema,
podría perjudicar el
rendimiento y la fiabilidad de
su vehículo.
ADVERTENCIA
• Si entra en contacto con el
refrigerante y el electrolito con
el cuerpo, la ropa o los ojos,
enjuáguese inmediatamente
con abundante agua del grifo.
Hágase revisar los ojos lo
antes posible por un médico.
