0DQWHQLPLHQWR
Unidad: mm (pulgadas)

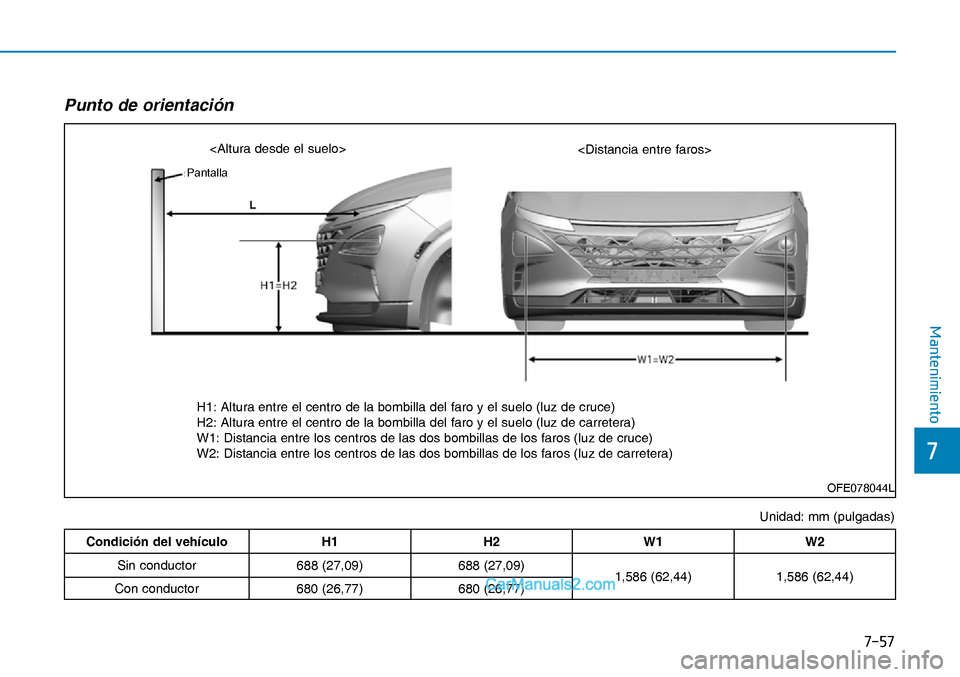

Punto de orientación
Condición del vehículo H1 H2 W1 W2
Sin conductor 688 (27,09) 688 (27,09)
1,586 (62,44) 1,586 (62,44)
Con conductor 680 (26,77) 680 (26,77)
OFE078044L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
Pantalla


0DQWHQLPLHQWR

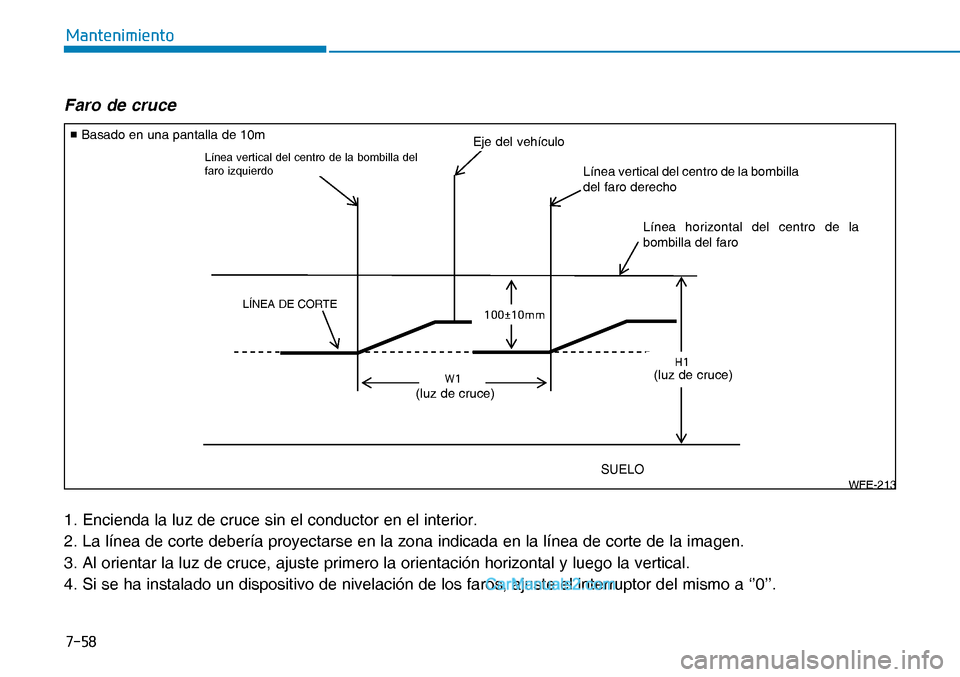

Faro de cruce
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ‘’0’’.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XW2II/LQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

hPP
+
/RZEHDP
/RZ%($0
WFE-213

v
Basado en una pantalla de 10m
Línea vertical del centro de la bombilla del
faro izquierdoLínea vertical del centro de la bombilla
del faro derecho
Línea horizontal del centro de la
bombilla del faro
Eje del vehículo
(luz de cruce)
(luz de cruce)
LÍNEA DE CORTE
SUELO



0DQWHQLPLHQWR

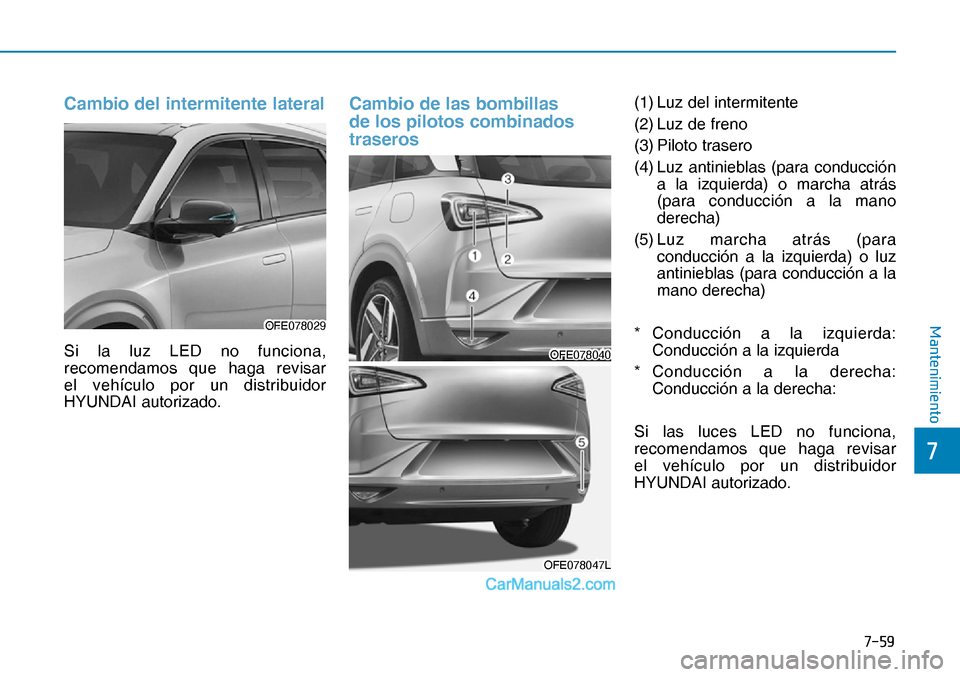

Cambio del intermitente lateral
Si la luz LED no funciona,
recomendamos que haga revisar
el vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de las bombillas
de los pilotos combinados
traseros(1) Luz del intermitente
(2) Luz de freno
(3) Piloto trasero
(4) Luz antinieblas (para conducción
a la izquierda) o marcha atrás
(para conducción a la mano
derecha)
(5) Luz marcha atrás (para
conducción a la izquierda) o luz
antinieblas (para conducción a la
mano derecha)
* Conducción a la izquierda:
Conducción a la izquierda
* Conducción a la derecha:
Conducción a la derecha:
Si las luces LED no funciona,
recomendamos que haga revisar
el vehículo por un distribuidor
HYUNDAI autorizado.
OFE078029OFE078029
OFE078040OFE078040
OFE078047LOFE078047L


0DQWHQLPLHQWR

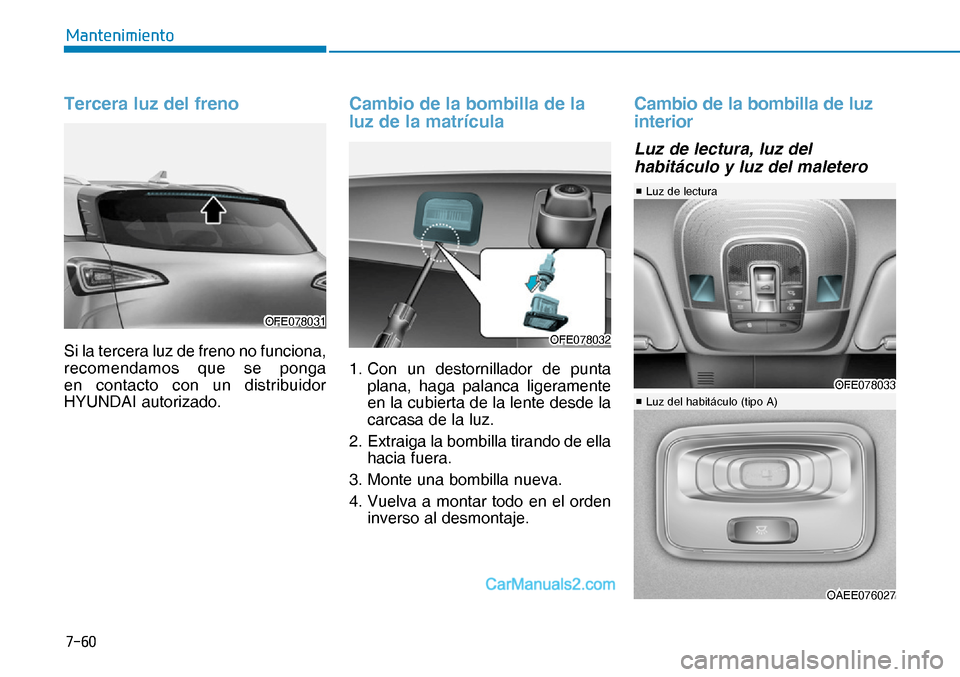

Tercera luz del freno
Si la tercera luz de freno no funciona,
recomendamos que se ponga
en contacto con un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de la
luz de la matrícula
1. Con un destornillador de punta
plana, haga palanca ligeramente
en la cubierta de la lente desde la
carcasa de la luz.
2. Extraiga la bombilla tirando de ella
hacia fuera.
3. Monte una bombilla nueva.
4. Vuelva a montar todo en el orden
inverso al desmontaje.
Cambio de la bombilla de luz
interior
Luz de lectura, luz del
habitáculo y luz del maletero
OFE078032OFE078032
OFE078033OFE078033

v
Luz de lectura
OAEE076027OAEE076027

v
Luz del habitáculo (tipo A)
OFE078031OFE078031



0DQWHQLPLHQWR

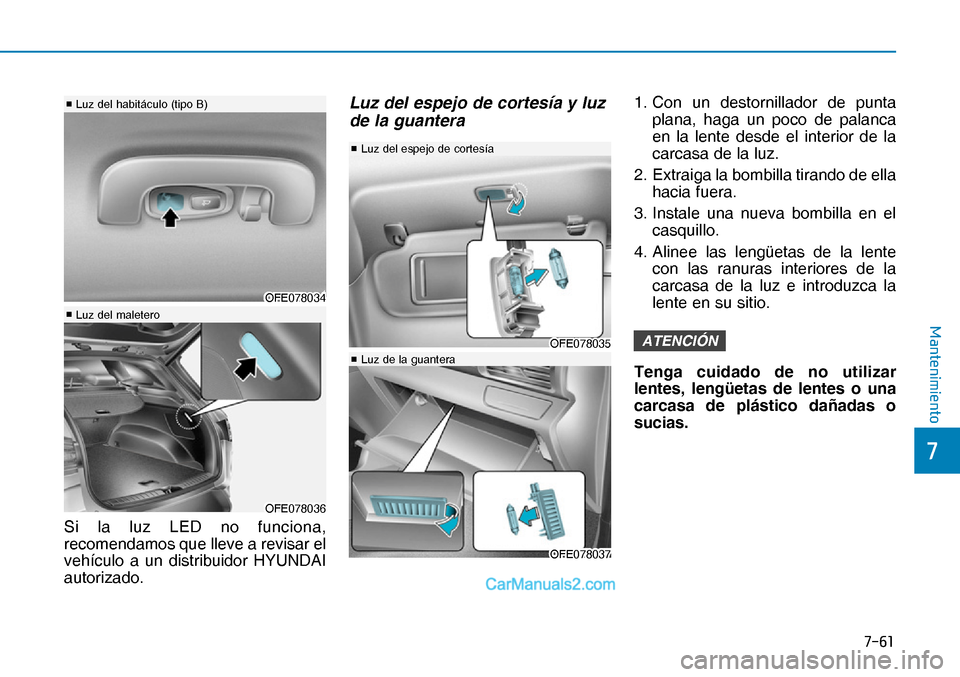

Si la luz LED no funciona,
recomendamos que lleve a revisar el
vehículo a un distribuidor HYUNDAI
autorizado.
Luz del espejo de cortesía y luz
de la guantera1. Con un destornillador de punta
plana, haga un poco de palanca
en la lente desde el interior de la
carcasa de la luz.
2. Extraiga la bombilla tirando de ella
hacia fuera.
3. Instale una nueva bombilla en el
casquillo.
4. Alinee las lengüetas de la lente
con las ranuras interiores de la
carcasa de la luz e introduzca la
lente en su sitio.
ATENCIÓN
Tenga cuidado de no utilizar
lentes, lengüetas de lentes o una
carcasa de plástico dañadas o
sucias.

v
Luz del espejo de cortesía
OFE078035OFE078035
v
Luz de la guantera
OFE078037OFE078037
OFE078034OFE078034
OFE078036OFE078036

v
Luz del habitáculo (tipo B)

v
Luz del maletero


0DQWHQLPLHQWR

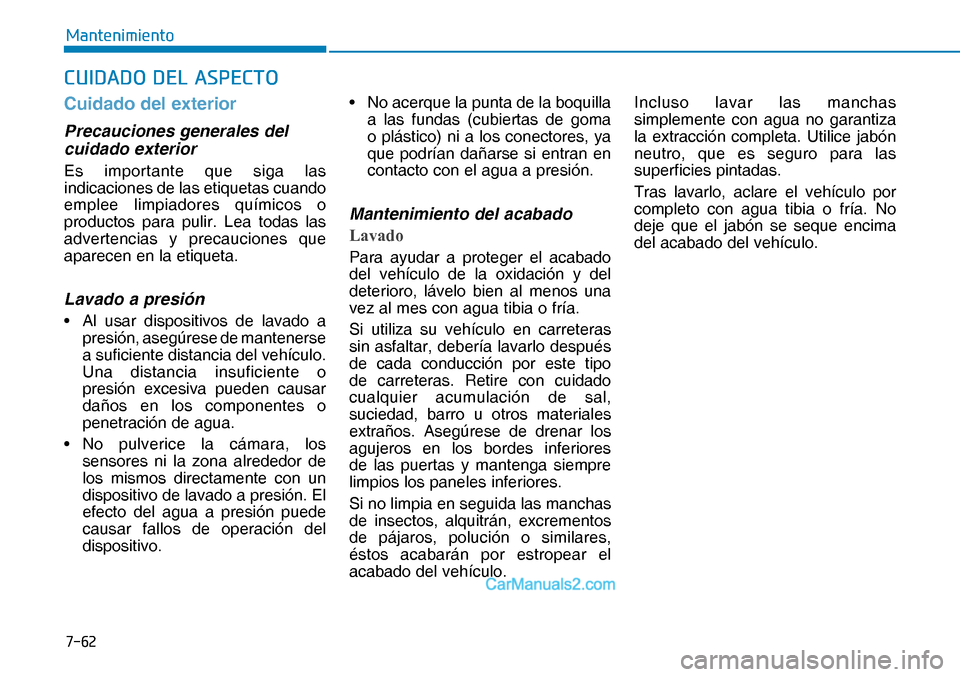

&8,'$'2'(/$63(&72
Cuidado del exterior
Precauciones generales del
cuidado exterior
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
• Al usar dispositivos de lavado a
presión, asegúrese de mantenerse
a suficiente distancia del vehículo.
Una distancia insuficiente o
presión excesiva pueden causar
daños en los componentes o
penetración de agua.
• No pulverice la cámara, los
sensores ni la zona alrededor de
los mismos directamente con un
dispositivo de lavado a presión. El
efecto del agua a presión puede
causar fallos de operación del
dispositivo.• No acerque la punta de la boquilla
a las fundas (cubiertas de goma
o plástico) ni a los conectores, ya
que podrían dañarse si entran en
contacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del vehículo de la oxidación y del
deterioro, lávelo bien al menos una
vez al mes con agua tibia o fría.
Si utiliza su vehículo en carreteras
sin asfaltar, debería lavarlo después
de cada conducción por este tipo
de carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores
de las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del vehículo. Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa. Utilice jabón
neutro, que es seguro para las
superficies pintadas.
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.



0DQWHQLPLHQWR

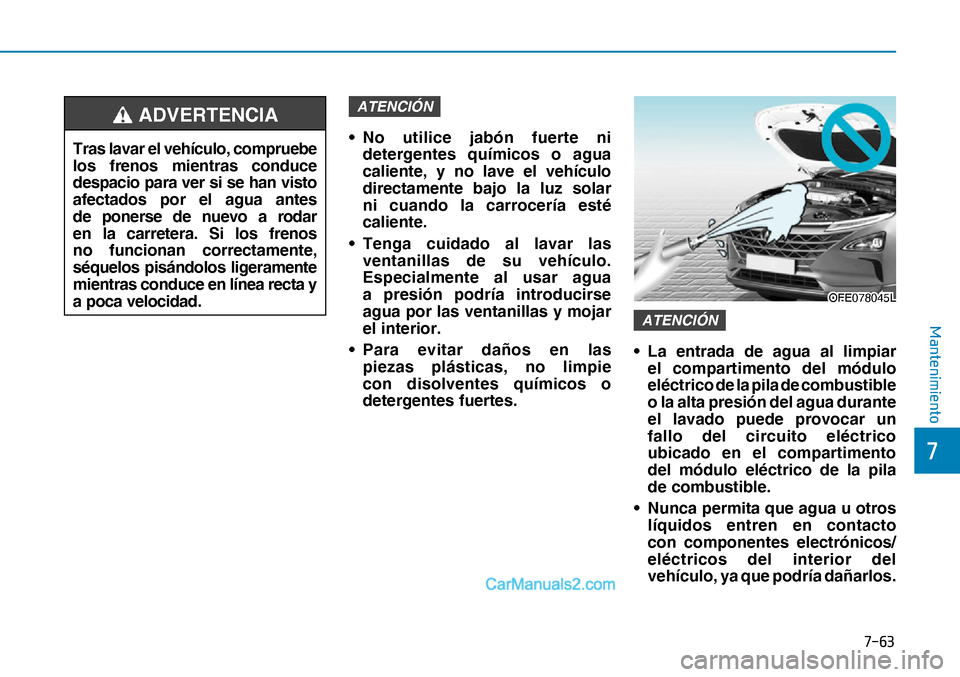

ATENCIÓN
• No utilice jabón fuerte ni
detergentes químicos o agua
caliente, y no lave el vehículo
directamente bajo la luz solar
ni cuando la carrocería esté
caliente.
• Tenga cuidado al lavar las
ventanillas de su vehículo.
Especialmente al usar agua
a presión podría introducirse
agua por las ventanillas y mojar
el interior.
• Para evitar daños en las
piezas plásticas, no limpie
con disolventes químicos o
detergentes fuertes.
ATENCIÓN
• La entrada de agua al limpiar
el compartimento del módulo
eléctrico de la pila de combustible
o la alta presión del agua durante
el lavado puede provocar un
fallo del circuito eléctrico
ubicado en el compartimento
del módulo eléctrico de la pila
de combustible.
• Nunca permita que agua u otros
líquidos entren en contacto
con componentes electrónicos/
eléctricos del interior del
vehículo, ya que podría dañarlos.
OFE078045LOFE078045L
Tras lavar el vehículo, compruebe
los frenos mientras conduce
despacio para ver si se han visto
afectados por el agua antes
de ponerse de nuevo a rodar
en la carretera. Si los frenos
no funcionan correctamente,
séquelos pisándolos ligeramente
mientras conduce en línea recta y
a poca velocidad.
ADVERTENCIA


0DQWHQLPLHQWR

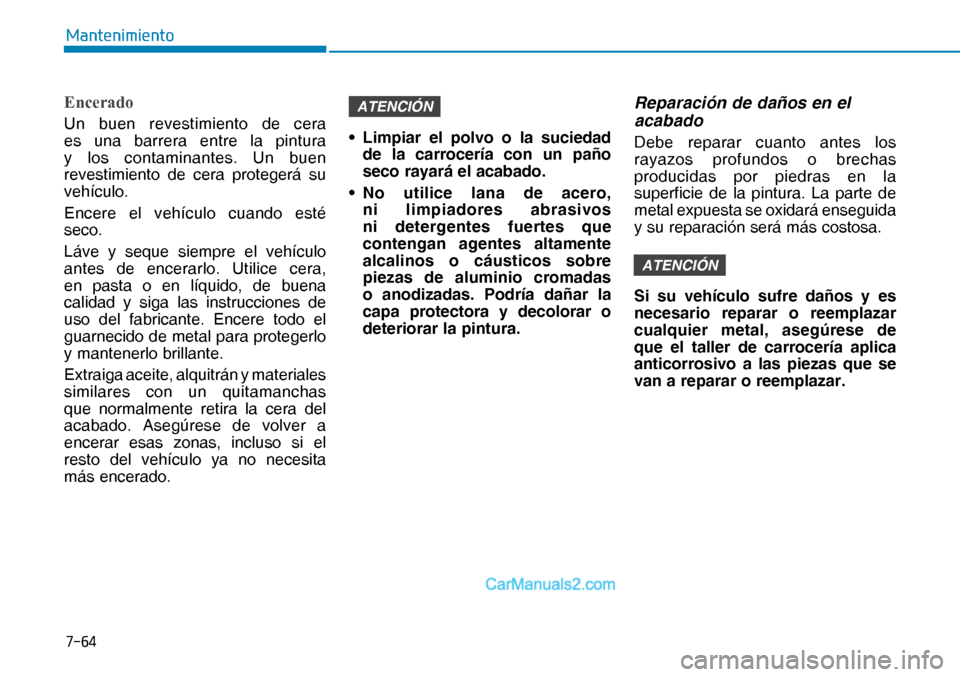

Encerado
Un buen revestimiento de cera
es una barrera entre la pintura
y los contaminantes. Un buen
revestimiento de cera protegerá su
vehículo.
Encere el vehículo cuando esté
seco.
Láve y seque siempre el vehículo
antes de encerarlo. Utilice cera,
en pasta o en líquido, de buena
calidad y siga las instrucciones de
uso del fabricante. Encere todo el
guarnecido de metal para protegerlo
y mantenerlo brillante.
Extraiga aceite, alquitrán y materiales
similares con un quitamanchas
que normalmente retira la cera del
acabado. Asegúrese de volver a
encerar esas zonas, incluso si el
resto del vehículo ya no necesita
más encerado.
ATENCIÓN
• Limpiar el polvo o la suciedad
de la carrocería con un paño
seco rayará el acabado.
• No utilice lana de acero,
ni limpiadores abrasivos
ni detergentes fuertes que
contengan agentes altamente
alcalinos o cáusticos sobre
piezas de aluminio cromadas
o anodizadas. Podría dañar la
capa protectora y decolorar o
deteriorar la pintura.
Reparación de daños en el
acabado
Debe reparar cuanto antes los
rayazos profundos o brechas
producidas por piedras en la
superficie de la pintura. La parte de
metal expuesta se oxidará enseguida
y su reparación será más costosa.
ATENCIÓN
Si su vehículo sufre daños y es
necesario reparar o reemplazar
cualquier metal, asegúrese de
que el taller de carrocería aplica
anticorrosivo a las piezas que se
van a reparar o reemplazar.
