2019 Hyundai Nexo Manual del propietario (in Spanish)



0DQWHQLPLHQWR

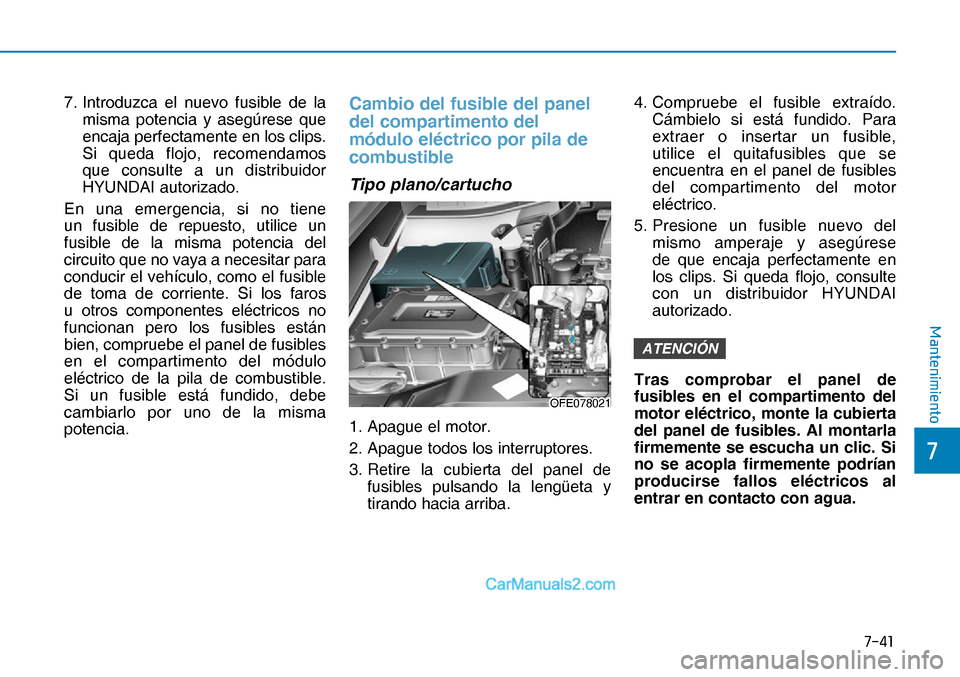

7. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado.
En una emergencia, si no tiene
un fusible de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
de toma de corriente. Si los faros
u otros componentes eléctricos no
funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del módulo
eléctrico de la pila de combustible.
Si un fusible está fundido, debe
cambiarlo por uno de la misma
potencia.Cambio del fusible del panel
del compartimento del
módulo eléctrico por pila de
combustible
Tipo plano/cartucho
1. Apague el motor.
2. Apague todos los interruptores.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible,
utilice el quitafusibles que se
encuentra en el panel de fusibles
del compartimento del motor
eléctrico.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese
de que encaja perfectamente en
los clips. Si queda flojo, consulte
con un distribuidor HYUNDAI
autorizado.
ATENCIÓN
Tras comprobar el panel de
fusibles en el compartimento del
motor eléctrico, monte la cubierta
del panel de fusibles. Al montarla
firmemente se escucha un clic. Si
no se acopla firmemente podrían
producirse fallos eléctricos al
entrar en contacto con agua.
OFE078021OFE078021


0DQWHQLPLHQWR

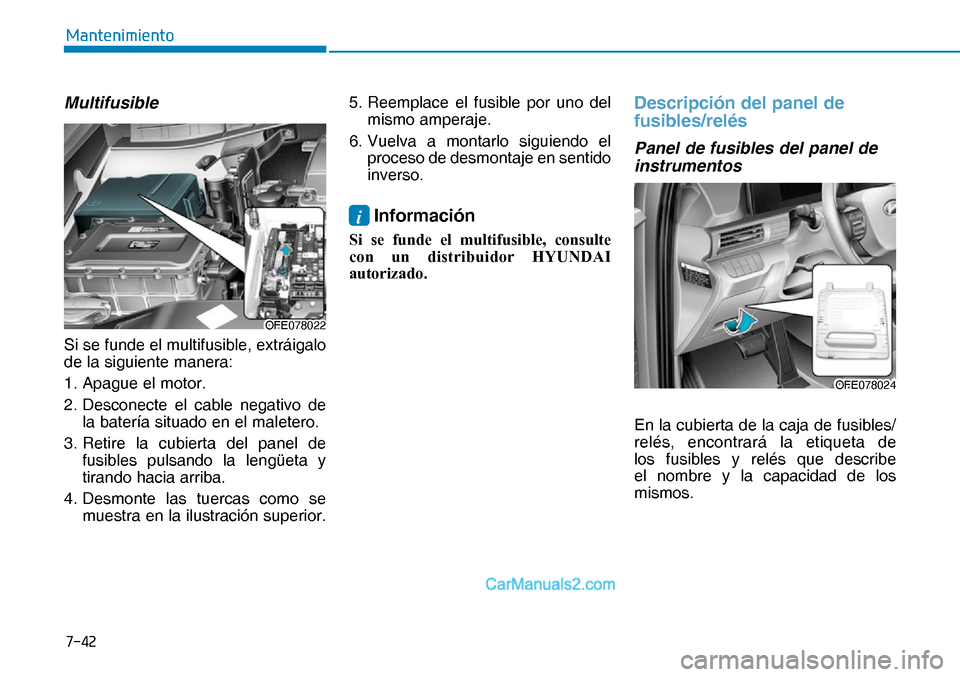

Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería situado en el maletero.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se
muestra en la ilustración superior.5. Reemplace el fusible por uno del
mismo amperaje.
6. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.
i Información
Si se funde el multifusible, consulte
con un distribuidor HYUNDAI
autorizado.
Descripción del panel de
fusibles/relés
Panel de fusibles del panel de
instrumentos
En la cubierta de la caja de fusibles/
relés, encontrará la etiqueta de
los fusibles y relés que describe
el nombre y la capacidad de los
mismos.
OFE078022OFE078022
OFE078024OFE078024



0DQWHQLPLHQWR
i Información
No todas las descripciones de panel
de fusibles descritas en este manual
son válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar la caja
de fusibles en su vehículo, consulte la
etiqueta en la caja de fusibles.
OFE078041L


0DQWHQLPLHQWR

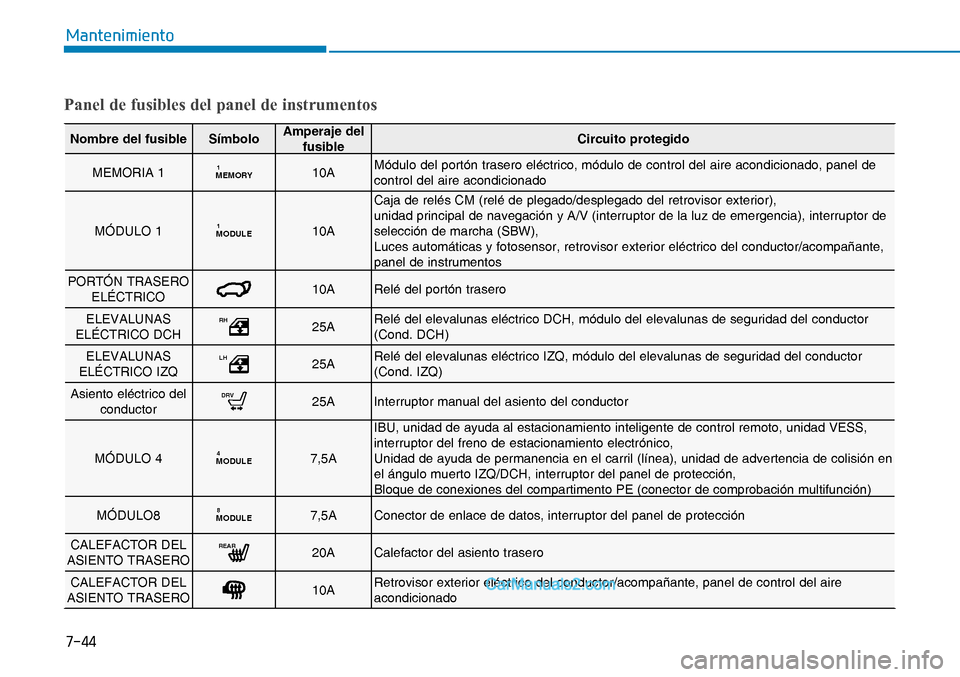

Panel de fusibles del panel de instrumentos
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
MEMORIA 1
MEMORY110AMódulo del portón trasero eléctrico, módulo de control del aire acondicionado, panel de
control del aire acondicionado
MÓDULO 1
MODULE110ACaja de relés CM (relé de plegado/desplegado del retrovisor exterior),
unidad principal de navegación y A/V (interruptor de la luz de emergencia), interruptor de
selección de marcha (SBW),
Luces automáticas y fotosensor, retrovisor exterior eléctrico del conductor/acompañante,
panel de instrumentos
PORTÓN TRASERO
ELÉCTRICO
10A Relé del portón trasero
ELEVALUNAS
ELÉCTRICO DCH
RH25ARelé del elevalunas eléctrico DCH, módulo del elevalunas de seguridad del conductor
(Cond. DCH)
ELEVALUNAS
ELÉCTRICO IZQ
LH25ARelé del elevalunas eléctrico IZQ, módulo del elevalunas de seguridad del conductor
(Cond. IZQ)
Asiento eléctrico del
conductor
DRV25A Interruptor manual del asiento del conductor
MÓDULO 4
MODULE47,5AIBU, unidad de ayuda al estacionamiento inteligente de control remoto, unidad VESS,
interruptor del freno de estacionamiento electrónico,
Unidad de ayuda de permanencia en el carril (línea), unidad de advertencia de colisión en
el ángulo muerto IZQ/DCH, interruptor del panel de protección,
Bloque de conexiones del compartimento PE (conector de comprobación multifunción)
MÓDULO8
MODULE87,5A Conector de enlace de datos, interruptor del panel de protección
CALEFACTOR DEL
ASIENTO TRASERO
REAR20A Calefactor del asiento trasero
CALEFACTOR DEL
ASIENTO TRASERO
10ARetrovisor exterior eléctrico del conductor/acompañante, panel de control del aire
acondicionado



0DQWHQLPLHQWR

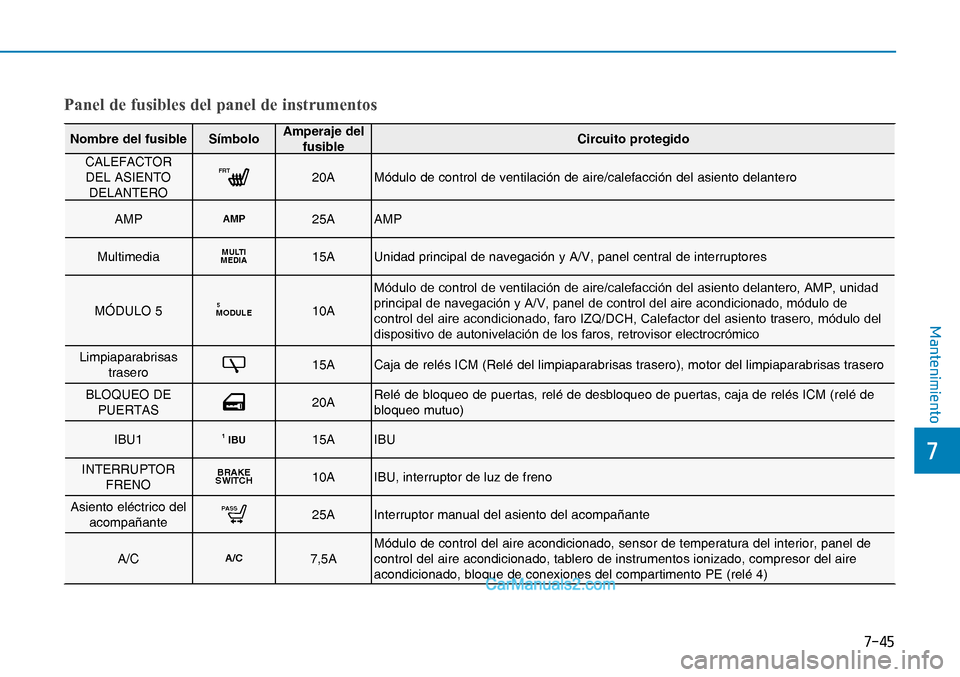

Panel de fusibles del panel de instrumentos
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
CALEFACTOR
DEL ASIENTO
DELANTERO
FRT20A Módulo de control de ventilación de aire/calefacción del asiento delantero
AMP
AMP25A AMP
Multimedia
MULTI
MEDIA15A Unidad principal de navegación y A/V, panel central de interruptores
MÓDULO 5
MODULE510AMódulo de control de ventilación de aire/calefacción del asiento delantero, AMP, unidad
principal de navegación y A/V, panel de control del aire acondicionado, módulo de
control del aire acondicionado, faro IZQ/DCH, Calefactor del asiento trasero, módulo del
dispositivo de autonivelación de los faros, retrovisor electrocrómico
Limpiaparabrisas
trasero
15A Caja de relés ICM (Relé del limpiaparabrisas trasero), motor del limpiaparabrisas trasero
BLOQUEO DE
PUERTAS
20ARelé de bloqueo de puertas, relé de desbloqueo de puertas, caja de relés ICM (relé de
bloqueo mutuo)
IBU1
IBU115A IBU
INTERRUPTOR
FRENO
BRAKE
SWITCH10A IBU, interruptor de luz de freno
Asiento eléctrico del
acompañante
PASS25A Interruptor manual del asiento del acompañante
A/C
A/C7,5AMódulo de control del aire acondicionado, sensor de temperatura del interior, panel de
control del aire acondicionado, tablero de instrumentos ionizado, compresor del aire
acondicionado, bloque de conexiones del compartimento PE (relé 4)


0DQWHQLPLHQWR

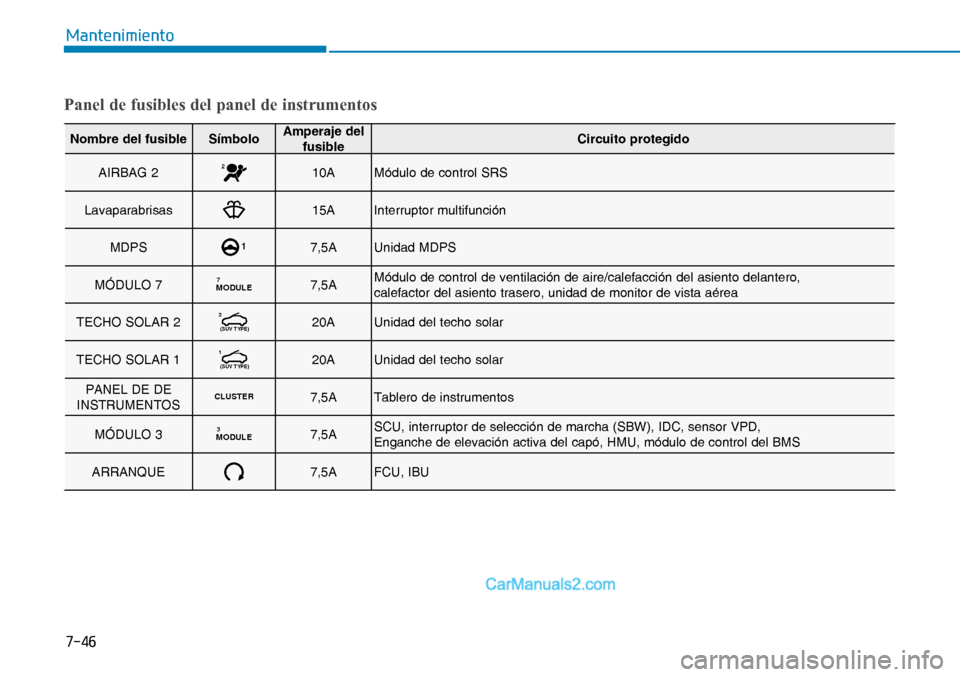

Panel de fusibles del panel de instrumentos
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
AIRBAG 2
210A Módulo de control SRS
Lavaparabrisas
15A Interruptor multifunción
MDPS
17,5A Unidad MDPS
MÓDULO 7
MODULE77,5AMódulo de control de ventilación de aire/calefacción del asiento delantero,
calefactor del asiento trasero, unidad de monitor de vista aérea
TECHO SOLAR 2
2
(SUV TYPE)20A Unidad del techo solar
TECHO SOLAR 1
1
(SUV TYPE)20A Unidad del techo solar
PANEL DE DE
INSTRUMENTOS
CLUSTER7,5A Tablero de instrumentos
MÓDULO 3
MODULE37,5ASCU, interruptor de selección de marcha (SBW), IDC, sensor VPD,
Enganche de elevación activa del capó, HMU, módulo de control del BMS
ARRANQUE
7,5A FCU, IBU



0DQWHQLPLHQWR

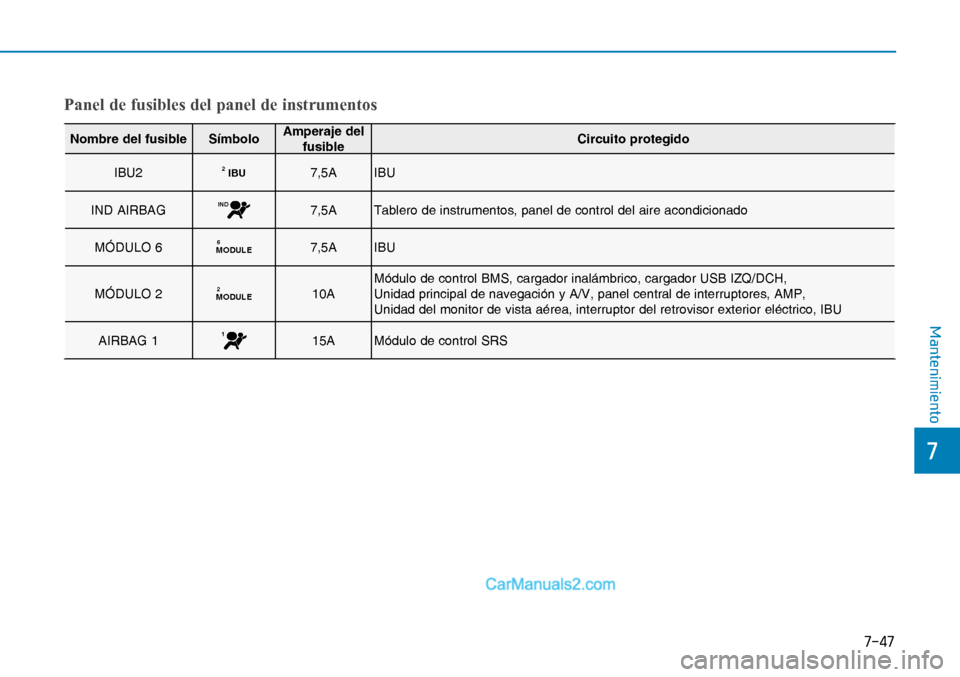

Panel de fusibles del panel de instrumentos
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
IBU2
IBU27,5A IBU
IND AIRBAG
IND7,5A Tablero de instrumentos, panel de control del aire acondicionado
MÓDULO 6
MODULE67,5A IBU
MÓDULO 2
MODULE210AMódulo de control BMS, cargador inalámbrico, cargador USB IZQ/DCH,
Unidad principal de navegación y A/V, panel central de interruptores, AMP,
Unidad del monitor de vista aérea, interruptor del retrovisor exterior eléctrico, IBU
AIRBAG 1
115A Módulo de control SRS


0DQWHQLPLHQWR

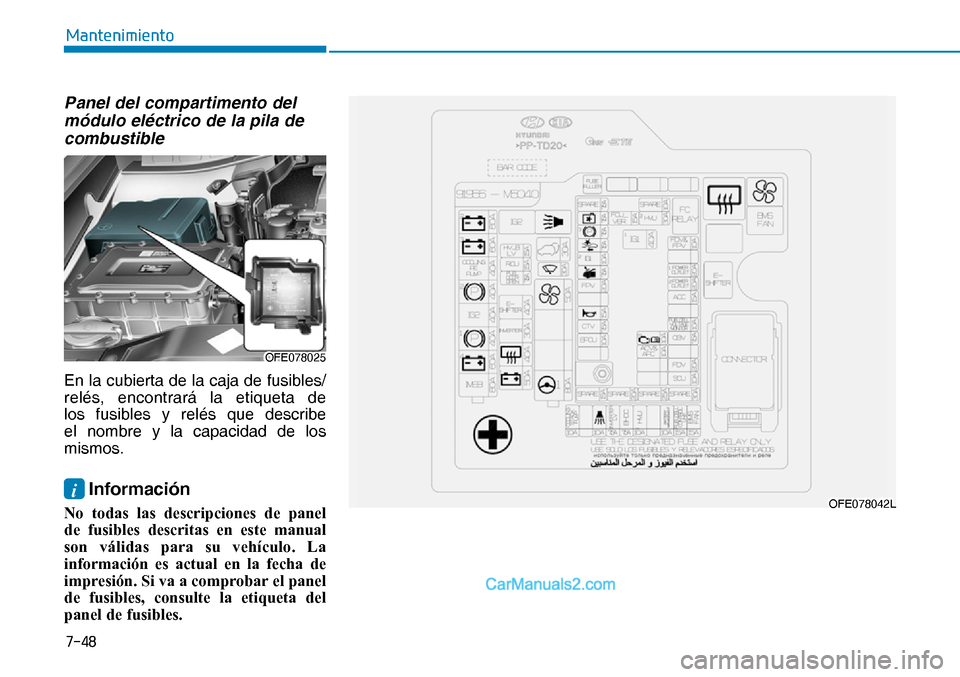

Panel del compartimento del
módulo eléctrico de la pila de
combustible
En la cubierta de la caja de fusibles/
relés, encontrará la etiqueta de
los fusibles y relés que describe
el nombre y la capacidad de los
mismos.
i Información
No todas las descripciones de panel
de fusibles descritas en este manual
son válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
OFE078025OFE078025
OFE078042LOFE078042L
