2019 Hyundai Nexo Manual del propietario (in Spanish)



0DQWHQLPLHQWR

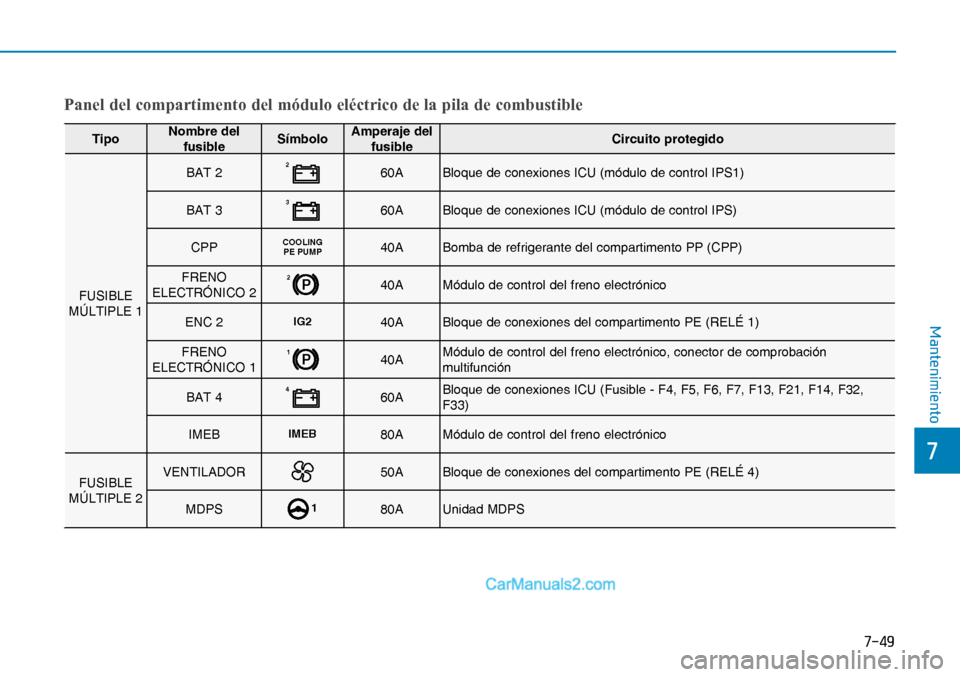

TipoNombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
MÚLTIPLE 1BAT 2
260A Bloque de conexiones ICU (módulo de control IPS1)
BAT 3
360A Bloque de conexiones ICU (módulo de control IPS)
CPP
COOLING
PE PUMP40A Bomba de refrigerante del compartimento PP (CPP)
FRENO
ELECTRÓNICO 2
P240A Módulo de control del freno electrónico
ENC 2
IG240A Bloque de conexiones del compartimento PE (RELÉ 1)
FRENO
ELECTRÓNICO 1
P140AMódulo de control del freno electrónico, conector de comprobación
multifunción
BAT 4
460ABloque de conexiones ICU (Fusible - F4, F5, F6, F7, F13, F21, F14, F32,
F33)
IMEB
IMEB80A Módulo de control del freno electrónico
FUSIBLE
MÚLTIPLE 2VENTILADOR
50A Bloque de conexiones del compartimento PE (RELÉ 4)
MDPS
180A Unidad MDPS
Panel del compartimento del módulo eléctrico de la pila de combustible


0DQWHQLPLHQWR

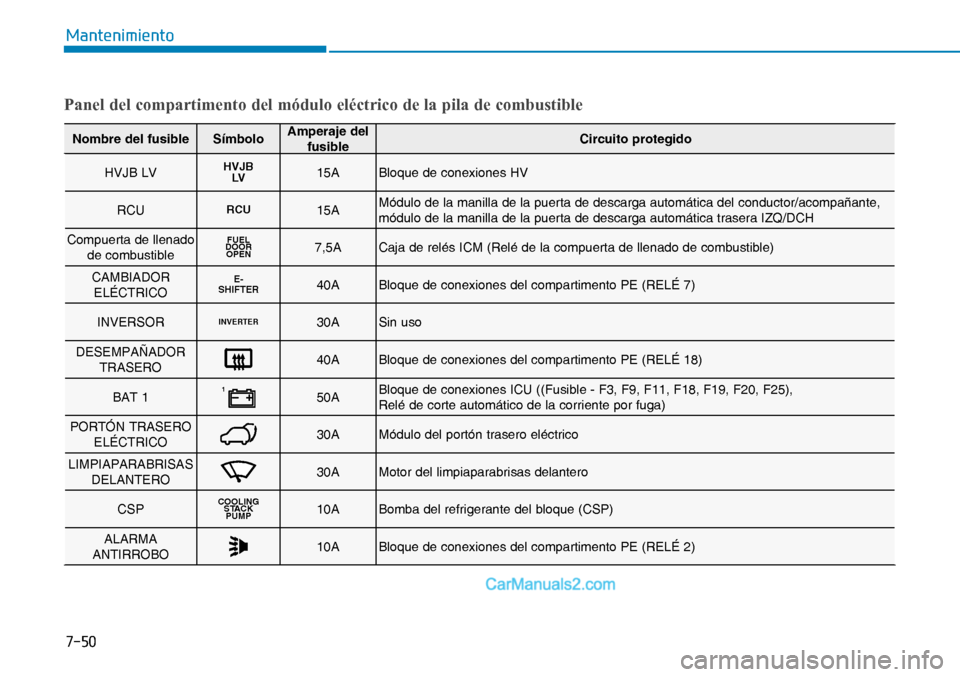

Panel del compartimento del módulo eléctrico de la pila de combustible
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
HVJB LV
HVJB
LV15A Bloque de conexiones HV
RCU
RCU15AMódulo de la manilla de la puerta de descarga automática del conductor/acompañante,
módulo de la manilla de la puerta de descarga automática trasera IZQ/DCH
Compuerta de llenado
de combustible
FUEL
DOOR
OPEN7,5A Caja de relés ICM (Relé de la compuerta de llenado de combustible)
CAMBIADOR
ELÉCTRICO
E-
SHIFTER40A Bloque de conexiones del compartimento PE (RELÉ 7)
INVERSOR
INVERTER30A Sin uso
DESEMPAÑADOR
TRASERO
40A Bloque de conexiones del compartimento PE (RELÉ 18)
BAT 1
150ABloque de conexiones ICU ((Fusible - F3, F9, F11, F18, F19, F20, F25),
Relé de corte automático de la corriente por fuga)
PORTÓN TRASERO
ELÉCTRICO
30A Módulo del portón trasero eléctrico
LIMPIAPARABRISAS
DELANTERO
30A Motor del limpiaparabrisas delantero
CSP
COOLING
STACK
PUMP10A Bomba del refrigerante del bloque (CSP)
ALARMA
ANTIRROBO
10A Bloque de conexiones del compartimento PE (RELÉ 2)



0DQWHQLPLHQWR

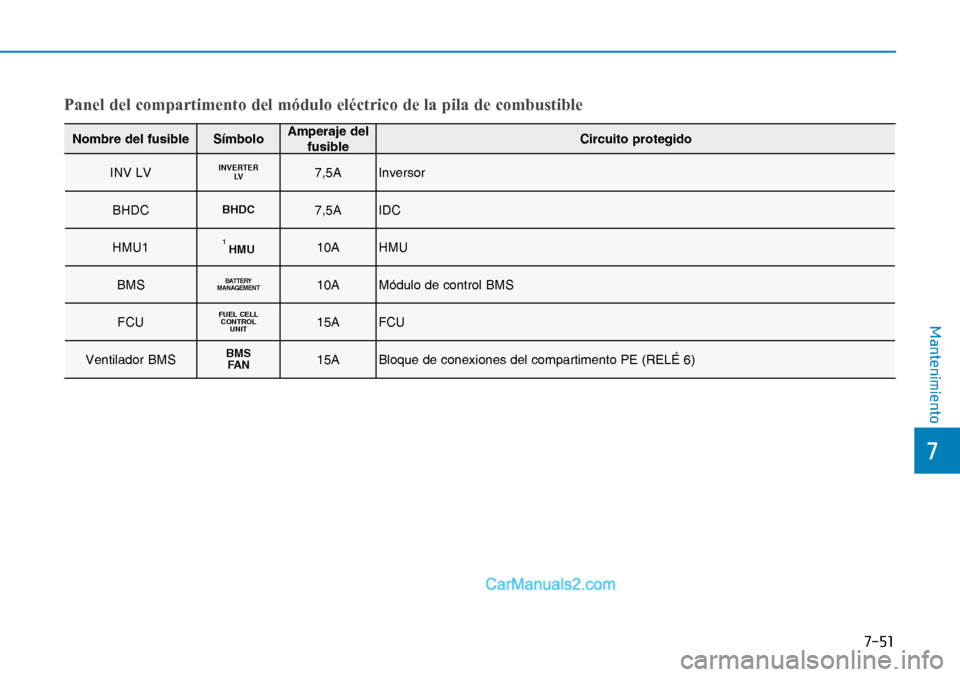

Panel del compartimento del módulo eléctrico de la pila de combustible
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
INV LV
INVERTER
LV7,5A Inversor
BHDC
BHDC7,5A IDC
HMU1
HMU110A HMU
BMS
BATTERY
MANAGEMENT10A Módulo de control BMS
FCU
FUEL CELL
CONTROL
UNIT15A FCU
Ventilador BMS
BMS
FA N15A Bloque de conexiones del compartimento PE (RELÉ 6)


0DQWHQLPLHQWR

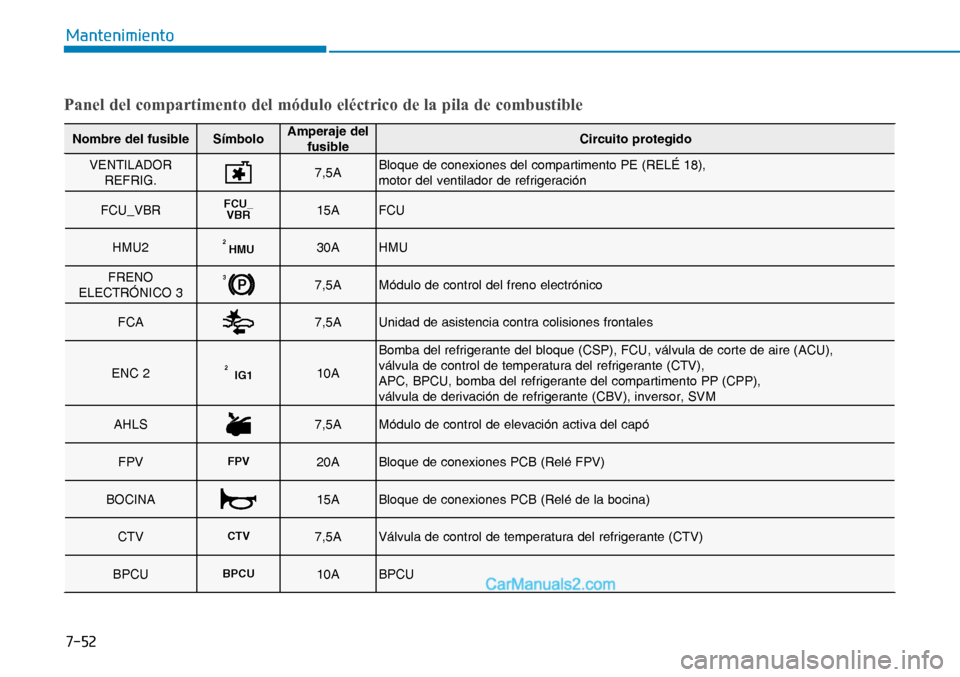

Panel del compartimento del módulo eléctrico de la pila de combustible
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
VENTILADOR
REFRIG.
7,5ABloque de conexiones del compartimento PE (RELÉ 18),
motor del ventilador de refrigeración
FCU_VBR
FCU_
VBR15A FCU
HMU2
HMU230A HMU
FRENO
ELECTRÓNICO 3
P37,5A Módulo de control del freno electrónico
FCA
7,5A Unidad de asistencia contra colisiones frontales
ENC 2
IG1210ABomba del refrigerante del bloque (CSP), FCU, válvula de corte de aire (ACU),
válvula de control de temperatura del refrigerante (CTV),
APC, BPCU, bomba del refrigerante del compartimento PP (CPP),
válvula de derivación de refrigerante (CBV), inversor, SVM
AHLS
7,5A Módulo de control de elevación activa del capó
FPV
FPV20A Bloque de conexiones PCB (Relé FPV)
BOCINA
15A Bloque de conexiones PCB (Relé de la bocina)
CTV
CTV7,5A Válvula de control de temperatura del refrigerante (CTV)
BPCU
BPCU10A BPCU



0DQWHQLPLHQWR

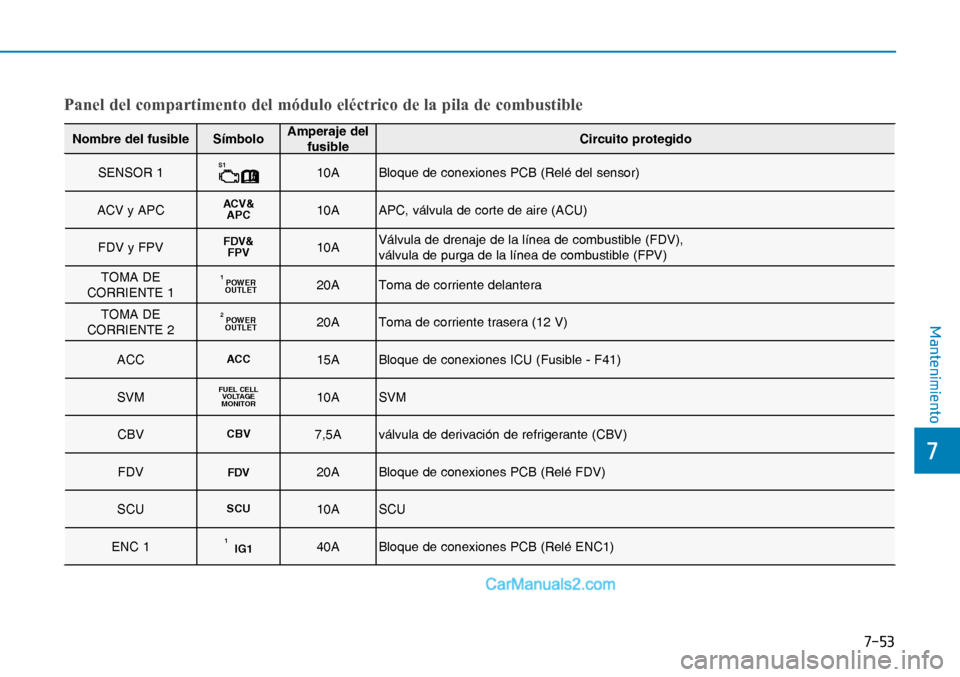

Panel del compartimento del módulo eléctrico de la pila de combustible
Nombre del fusible SímboloAmperaje del
fusibleCircuito protegido
SENSOR 1
S110A Bloque de conexiones PCB (Relé del sensor)
ACV y APC
ACV&
APC10A APC, válvula de corte de aire (ACU)
FDV y FPV
FDV&
FPV10AVálvula de drenaje de la línea de combustible (FDV),
válvula de purga de la línea de combustible (FPV)
TOMA DE
CORRIENTE 1
POWER
OUTLET120A Toma de corriente delantera
TOMA DE
CORRIENTE 2
POWER
OUTLET220A Toma de corriente trasera (12 V)
ACC
ACC15A Bloque de conexiones ICU (Fusible - F41)
SVM
FUEL CELL
VO LTAG E
MONITOR10A SVM
CBV
CBV7,5A válvula de derivación de refrigerante (CBV)
FDV
FDV20A Bloque de conexiones PCB (Relé FDV)
SCU
SCU10A SCU
ENC 1
IG1140A Bloque de conexiones PCB (Relé ENC1)


0DQWHQLPLHQWR

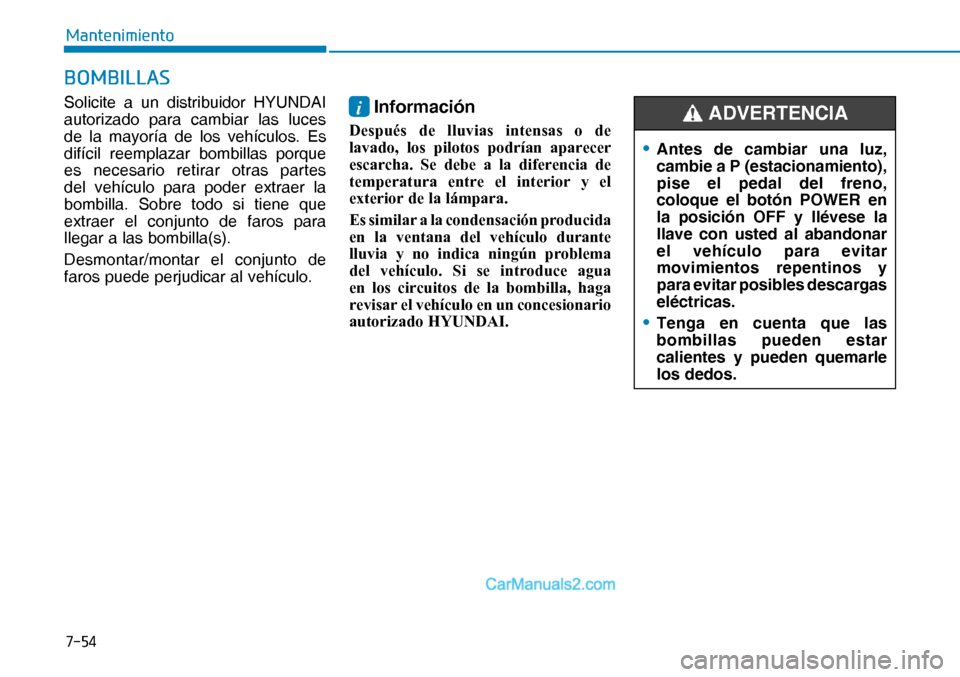

%20%,//$6
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces
de la mayoría de los vehículos. Es
difícil reemplazar bombillas porque
es necesario retirar otras partes
del vehículo para poder extraer la
bombilla. Sobre todo si tiene que
extraer el conjunto de faros para
llegar a las bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.i Información
Después de lluvias intensas o de
lavado, los pilotos podrían aparecer
escarcha. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara.
Es similar a la condensación producida
en la ventana del vehículo durante
lluvia y no indica ningún problema
del vehículo. Si se introduce agua
en los circuitos de la bombilla, haga
revisar el vehículo en un concesionario
autorizado HYUNDAI.
• Antes de cambiar una luz,
cambie a P (estacionamiento),
pise el pedal del freno,
coloque el botón POWER en
la posición OFF y llévese la
llave con usted al abandonar
el vehículo para evitar
movimientos repentinos y
para evitar posibles descargas
eléctricas.
• Tenga en cuenta que las
bombillas pueden estar
calientes y pueden quemarle
los dedos.
ADVERTENCIA



0DQWHQLPLHQWR

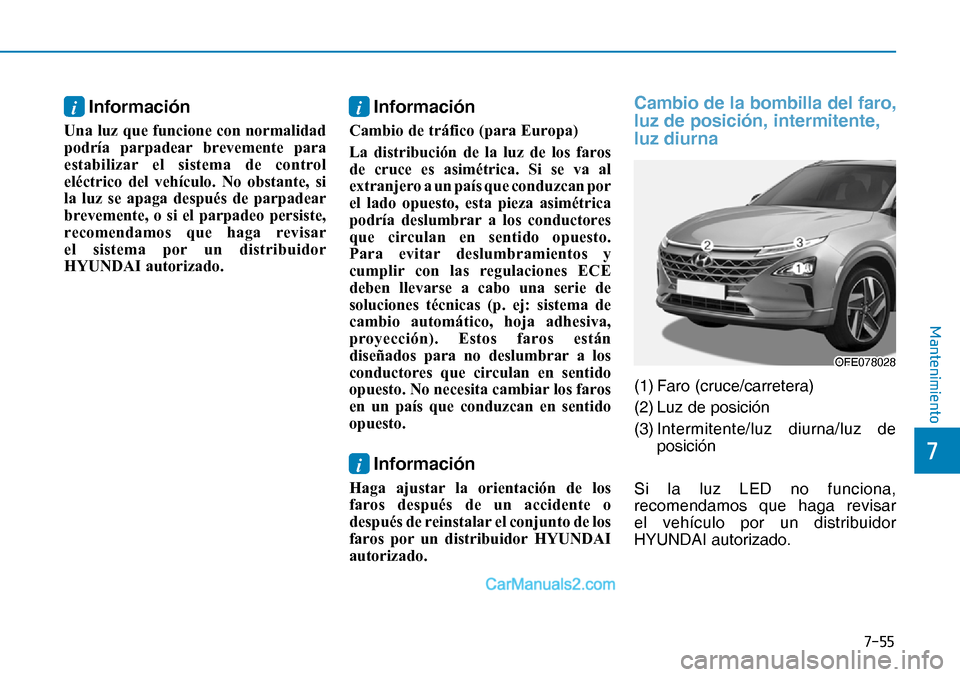

i Información
Una luz que funcione con normalidad
podría parpadear brevemente para
estabilizar el sistema de control
eléctrico del vehículo. No obstante, si
la luz se apaga después de parpadear
brevemente, o si el parpadeo persiste,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
i Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan por
el lado opuesto, esta pieza asimétrica
podría deslumbrar a los conductores
que circulan en sentido opuesto.
Para evitar deslumbramientos y
cumplir con las regulaciones ECE
deben llevarse a cabo una serie de
soluciones técnicas (p. ej: sistema de
cambio automático, hoja adhesiva,
proyección). Estos faros están
diseñados para no deslumbrar a los
conductores que circulan en sentido
opuesto. No necesita cambiar los faros
en un país que conduzcan en sentido
opuesto.
i Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de los
faros por un distribuidor HYUNDAI
autorizado.
Cambio de la bombilla del faro,
luz de posición, intermitente,
luz diurna
(1) Faro (cruce/carretera)
(2) Luz de posición
(3) Intermitente/luz diurna/luz de
posición
Si la luz LED no funciona,
recomendamos que haga revisar
el vehículo por un distribuidor
HYUNDAI autorizado.
OFE078028OFE078028


0DQWHQLPLHQWR
Orientación de los faros
(Para Europa)
Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga
del vehículo excepto el conductor,
el neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen
por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla. 4. Con los faros y la batería en
estado normal, oriente los faros
de modo que la parte más intensa
se dirija a las líneas verticales y
horizontal.
5. Para orientar la luz de cruce
a derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.
OFE078043L
