2019 FIAT TIPO 5DOORS STATION WAGON Instructieboek (in Dutch)

TIPO STATION WAGON versie
Versies BandenOnbelast/gemiddelde belasting Volledige belasting
Reservewiel
Voor Achter Voor Achter
1.4 16V 95 pk /
1.3 Multijet
95 pk195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 pk
/ 1.6 E.TorQ
(°)
205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 pk
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 pk /
1.6 Multijet
115 pk
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) Indien het reservewiel in een noodgeval wordt gebruikt, controleer dan de bandenspanning en lijn het wiel uit volgens de voorschriften die geldenvoor de band
van de as waarop het wordt gemonteerd. (°) Voor bepaalde versies/markten.
(**) Voor bepaalde versies/markten. Als alternatief kunnen banden gebruikt worden die gelijkwaardige prestaties bieden.
(***) Versie voor specifieke markten
231

Versies BandenOnbelast/gemiddelde belasting Volledige belasting
Reservewiel
Voor Achter Voor Achter
1.6 Multijet
120 pk ECO /
1.6 Multijet
115 pk ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versie voor specifieke markten (**) Voor bepaalde versies/markten. Als alternatief kunnen banden gebruikt worden die gelijkwaardige prestaties bieden. (*) Indien het reservewiel in een noodgeval wordt gebruikt, controleer dan de bandenspanning en lijn het wiel uit volgens de voorschriften die geldenvoor de band
van de as waarop het wordt gemonteerd.
BELANGRIJK
189)De maximumsnelheid voor winterbanden met de indicatie “Q” is 160 km/h; 190 km/h voor winterbanden met de indicatie “T” en
210 km/h voor winterbanden met de indicatie"H". De snelheidsbeperkingen moeten echter altijd worden gerespecteerd.
190)Als winterbanden met een lagere snelheidscategorie dan die op het kentekenbewijs is aangegeven worden gebruikt, overschrijd dan niet
de maximumsnelheid die overeenkomt met de snelheidscategorie van de gebruikte banden.
191)Volg de volgende aanwijzingen op als de auto is uitgerust met een kleiner reservewiel dan normaal (een 16” reservewiel wordt geleverd
bij 17" en 18" banden) of een noodreservewiel. Het ruimtebesparende reservewiel (voor bepaalde versies/markten) is specifiek voor de auto;
monteer het niet op andere auto’s en monteer ook geen ruimtebesparende reservewielen afkomstig van andere auto’s. Gebruik het
noodreservewiel of reservewiel alleen in noodgevallen. Gebruik het nooit langer dan strikt noodzakelijk en rijd nooit harder dan 80 km/h. Op
het noodreservewiel zit een oranje sticker met de belangrijkste waarschuwingen over de beperkingen van het gebruik van het wiel. Deze
sticker mag nooit verwijderd of afgedekt worden. Op de sticker staan de volgende aanwijzingen in vier talen: “Waarschuwing! Alleen voor
tijdelijk gebruik! max. 80 km/h! Vervang het noodreservewiel zo snel mogelijk door het standaard wiel. Dek deze aanwijzingen niet af." Plaats
nooit een wieldop op een noodreservewiel of een reservewiel. De rijeigenschappen van de auto veranderen als een noodreservewiel of een
reservewiel is gemonteerd. Vermijd bruusk optrekken en remmen, scherpe stuurbewegingen en snelle bochten. De totale levensduur van het
ruimtebesparende reservewiel is ongeveer 3000 km. Hierna moet de band vervangen worden door een nieuw exemplaar van hetzelfde type.
Monteer nooit een standaard band op de velg van een ruimtebesparend reservewiel. Zorg ervoor dat het verwisselde wiel zo snel mogelijk
wordt gerepareerd en gemonteerd. Het gelijktijdige gebruik van twee of meer noodreservewielen of reservewielen is verboden. Smeer de
schroefdraad van de wielbouten niet met vet voordat ze gemonteerd worden: ze kunnen hierdoor losraken.
232
TECHNISCHE GEGEVENS

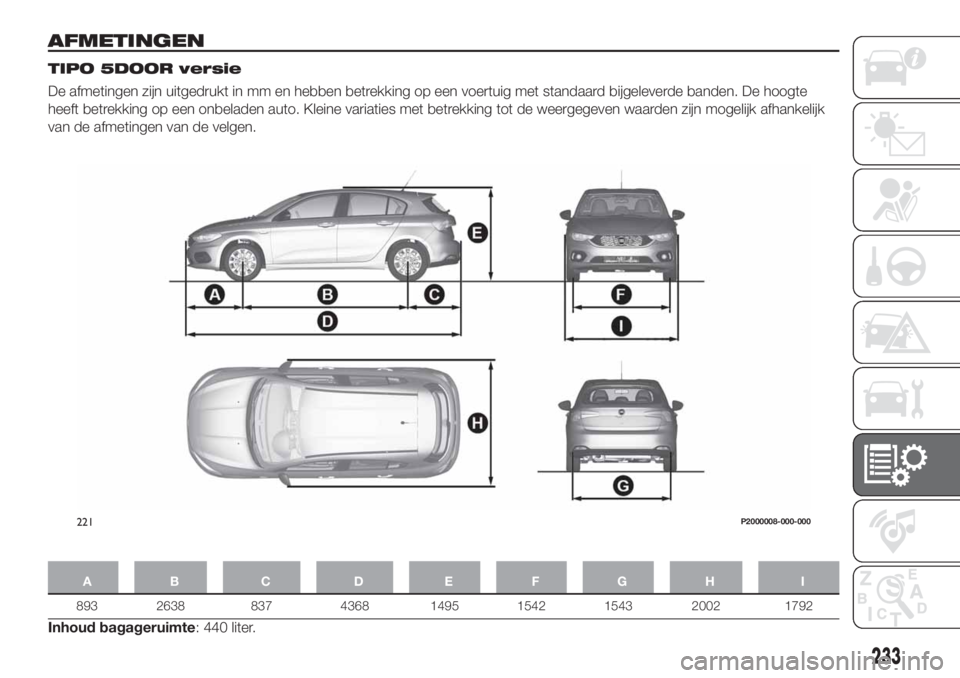

AFMETINGEN
TIPO 5DOOR versie
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Inhoud bagageruimte: 440 liter.
221P2000008-000-000
233

TIPO STATION WAGON versie
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Inhoud bagageruimte: 550 liter.
222P2000108
234
TECHNISCHE GEGEVENS

GEWICHTEN
Gewichten (kg) 1.4 16V 95 pk E6 1.4 16V 95 pk E4 1.6 E.TorQ E6(°)1.6 E.TorQ E4(°)
Versies:TIPO
5-DEURSTIPO
STATION
WAGONTIPO
5-DEURSTIPO
STATION
WAGONTIPO
5-DEURSTIPO
STATION
WAGONTIPO
5-DEURSTIPO
STATION
WAGON
Leeggewicht (met alle
vloeistoffen,
brandstoftank 90%
gevuld en zonder
opties)1195 1205 1195 1205 1310 1320 1310 1320
Nuttig laadvermogen
inclusief de
bestuurder
(*)500 550 500 550 500 550 500 550
Maximaal toelaatbare
belastingen
(**)
– vooras 1050 1050 1050 1050 1050 1050 1050 1050
– achteras 900 950 900 950 900 950 900 950
– totaal: 1695 1755 1695 1755 1810 1870 1810 1870
Maximum gewicht
combinatie
(voertuig+aanhanger)
(***)
2895 2955 2895 2955 2610 2670 2610 2670
Trekgewichten
– geremde aanhanger 1500 1500 1500 1500 1100 1100 1100 1100
(°) Indien gemonteerd
(*) Als er speciale uitrustingen zijn gemonteerd, dan stijgt het leeggewicht, waardoor het laadvermogen daalt.
(**) Belastingen die niet overschreden mogen worden. De gebruiker moet goederen zo in de bagageruimte en/of op de laadvloer plaatsen dat de maximum
toelaatbare belastingen niet worden overschreden.
(***) De waarde van het maximum combinatiegewicht mag nooit worden overschreden: het maximum trekgewicht is uitsluitend toegestaan als het maximum
combinatiegewicht niet wordt overschreden.
235

Gewichten (kg) 1.4 16V 95 pk E6 1.4 16V 95 pk E4 1.6 E.TorQ E6(°)1.6 E.TorQ E4(°)
Versies:TIPO
5-DEURSTIPO
STATION
WAGONTIPO
5-DEURSTIPO
STATION
WAGONTIPO
5-DEURSTIPO
STATION
WAGONTIPO
5-DEURSTIPO
STATION
WAGON
– ongeremde
aanhanger500 500 500 500 500 500 500 500
Maximaal toelaatbare
kogeldruk (geremde
aanhanger)60 60 60 60 60 60 60 60
Max. dakbelasting
(****)55 75 55 75 55 75 55 75
(°) Indien gemonteerd
(****) De gegeven waarde is inclusief het gewicht op de dakdragers
236
TECHNISCHE GEGEVENS

Gewichten (kg) 1.4 T-jet 120 pk 1.4 T-jet 120 pk LPG
Versies:TIPO 5-DEURS TIPO STATION
WAGONTIPO 5-DEURS TIPO STATION
WAGON
Leeggewicht (met alle
vloeistoffen,
brandstoftank 90%
gevuld en zonder opties)1275 1305 1310 1320
Nuttig laadvermogen
inclusief de bestuurder
(*)500 550 500 550
Maximaal toelaatbare
belastingen
(**)
– vooras 1050 1050 1050 1050
– achteras 900 950 900 950
– totaal: 1775 1855 1810 1870
Maximum gewicht
combinatie
(voertuig+aanhanger)
(***)
2975 3055 3010 3070
(*) Als er speciale uitrustingen zijn gemonteerd, dan stijgt het leeggewicht, waardoor het laadvermogen daalt.
(**) Belastingen die niet overschreden mogen worden. De gebruiker moet goederen zo in de bagageruimte en/of op de laadvloer plaatsen dat de maximum
toelaatbare belastingen niet worden overschreden.
(***) De waarde van het maximum combinatiegewicht mag nooit worden overschreden: het maximum trekgewicht is uitsluitend toegestaan als het maximum
combinatiegewicht niet wordt overschreden.
237

Gewichten (kg) 1.4 T-jet 120 pk 1.4 T-jet 120 pk LPG
Versies:TIPO 5-DEURS TIPO STATION
WAGONTIPO 5-DEURS TIPO STATION
WAGON
Trekgewichten
– geremde aanhanger 1500 1500 1500 1500
– ongeremde aanhanger 500 500 500 500
Maximaal toelaatbare
kogeldruk (geremde
aanhanger)60 60 60 60
Max. dakbelasting
(****)55 75 55 75
(****) De gegeven waarde is inclusief het gewicht op de dakdragers
238
TECHNISCHE GEGEVENS
