DĚTSKÉ AUTOSEDAČKY
i-Size
Tyto dětské sedačky zkonstruované a
homologované podle nařízení i-Size
(EHK R129) zajišťují bezpečnější
přepravu dětí ve vozidle:
povinnost přepravovat dítě proti
směru jízdy do věku 15 měsíců;
zvýšená ochrana autosedačkou při
bočním nárazu;
nabádání k používání systému
ISOFIX s cílem vyloučit chybnou
instalaci dětské autosedačky;
lepší výběr autosedačky již ne podle
hmotnosti, nýbrž podle tělesné výšky
dítěte;
lepší kompatibilita mezi sedadly
vozidla dětskými autosedačkami:
autosedačky i-Size lze považovat za
"Super ISOFIX", protože se dají
perfektně nainstalovat jak na sedadla
homologovaná pro i-Size, ale in na
sedadla homologovaná pro ISOFIX
(EHK R44).
POZN.: Sedadla ve vašem vozidle
případně homologovaná jako i-Size jsou
označena symbolem uvedeným na
obr. 76 u kotev ISOFIX.
POZN. V tabulce uvedené na
následující stránce zkontrolujte, je-li
vaše vozidlo homologované pro dětské
autosedačky typologie i-Size.
76F0Y0733C
87

V následující tabulce je přehled možností instalovat dětské autosedačky i-Size v souladu s evropskou legislativou EHK 129.
POZICE i-Size VE VOZIDLE
ZařízeníCestující na
předním sedadleCestující na zadním
krajním sedadleCestující na zadním
prostředním
sedadle
Dětské autosedačky i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: vhodné pro autosedačky i-Size Universal montované proti i po směru jízdy.
X: místo k sezení nevhodné pro autosedačky i-Size Universal.
88
BEZPEČNOST

DĚTSKÉ SEDAČKY DOPORUČENÉ PRO VÁŠ FIAT 500L
Lineaccessori MOPAR
®nabízí kompletní řadu dětských sedaček, které se upevňují tříbodovými bezpečnostními pásy nebo do
úchytů ISOFIX.
Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 0+:
od narození do 13
kg
od 40 cm do 80 cm
BeSafe iZi Go Modular
Objednací kód Fiat: 71808564
Autosedačka Universale/i-Size.
Instaluje se proti směru jízdy jen
bezpečnostními pásy vozidla nebo do
základny i-Size (lze zakoupit zvlášť) a
do kotev ISOFIX ve vozidle.
Instaluje se na krajní zadní sedadla. ++
BeSafe iZi Modular i-Size
Base
Objednací kód Fiat: 71808566
89

Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 0+/1:
9-18kg
od 67 cm do 105
cm
BeSafe iZi Modular i-Size
Objednací kód Fiat: 71808565
Homologovaná autosedačka i-Size.
Je nutno ji instalovat do vozidla
společně s podložkou iZi Modular
i-Size Base (lze zakoupit zvlášť).
Autosedačku lze instalovat po
směru i proti směru jízdy
(postupujte podle návodu k použití
autosedačky). ++
BeSafe iZi Modular i-Size
Base
Objednací kód Fiat: 71808566
Skupina 2: od 15 do
36kgaod95cm
do 135 cm
Britax Römer KidFix XP
(u příslušné verze vozidla)
Objednací kód Fiat: 71807984Instaluje se pouze ve směr jízdu
pomocí tříbodových bezpečnostních
pásů a případných kotev ISOFIX ve
vozidle.FCA doporučuje upevnit
dětskou autosedačku do kotev
ISOFIX, které jsou ve výbavě
vozidla. Instaluje se na krajní zadní
sedadla.
90
BEZPEČNOST

Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 3: od 22 do
36 kg a od 136 cm
do 150 cmBritax Römer KidFix XP
(u příslušné verze vozidla)
Objednací kód Fiat: 71807984Instaluje se pouze ve směr jízdu
pomocí tříbodových bezpečnostních
pásů a případných kotev ISOFIX ve
vozidle.FCA doporučuje upevnit
dětskou autosedačku do kotev
ISOFIX, které jsou ve výbavě
vozidla. Instaluje se na krajní zadní
sedadla.
UPOZORNĚNÍ FCA doporučuje upevnit dětskou sedačku do vozidla podle návodu k použití, který k ní musí být přiložen.
91

Hlavní upozornění ohledně
bezpečné přepravy dětí
Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
Montujte co nejdéle dětskou
sedačku proti směru jízdy, pokud
možno do3-4letvěku dítěte.
Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
Po deaktivaci airbagu na straně
spolujezdce je nutno podle trvalého
svícení kontrolky
na rámečku na
palubní desce zkontrolovat, zda je
airbag skutečně deaktivován.
Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem
k vozidlu. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda
bezpečnostní pás nepřiléhá ke krku
dítěte.
Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nedovolte, aby si dítě dalo
diagonální úsek pásu pod paži nebo za
záda.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet.
Jestliže se vozidlo stalo účastníkem
nehody, vyměňte dětskou autosedačku
za novou. Navíc podle typologie dětské
autosedačky nechejte vyměnit úchyty
ISOFIX nebo bezpečnostní pásy, ke
kterým byla sedačka upevněna.
Pro snazší instalaci dětské
autosedačky lze v případě potřeby
vyjmout opěrku hlavy. Opěrka hlavy
musí být na svém místě ať už na
sedadle sedí dospělá osoba či dítě
sedící v dětské sedačce bez opěradla.
POZOR
68)VÁŽNÉ NEBEZPEČÍ Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které
se montují proti směru jízdy. Nafouknutím
by mohl airbag přivodit dítěti smrtelné
zranění bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.
69)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag").
70)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v sedačce montované proti směru jízdy, je
nutno v nastavovacím menu deaktivovat
čelní a boční airbag na straně
spolucestujícího (Side bag) (viz pokyny
uvedené v části "Displej" v kapitole
"Seznámení s přístrojovou deskou") a ověřit
toto vypnutí podle toho, že svítí kontrolka
na přístrojové desce. Sedadlo
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky.
71)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
92
BEZPEČNOST

72)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
73)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
74)Po nainstalování dětské autosedačky
neměňte polohu sedadla: před jakýmkoli
přestavením polohy sedadla vyndejte
autosedačku z vozidla.
75)Ujistěte se, že diagonální úsek
bezpečnostního pásu nevede pod pažemi
nebo za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
76)Do jednoho spodního úchytu
neupevňujte více než jeden dětský
ochranný systém.
77)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
78)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se
pozná podle řádného zaklapnutí úchytů
sedačky do třmenů. V každém případě je
nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla je:
čelní airbag řidiče;
čelní airbag spolucestujícího;
kolenový airbag na straně řidiče (u
příslušné verze vozidla);
přední boční airbagy na ochranu
pánve, hrudi a ramen řidiče a
spolucestujícího (tzv. Side Bag) (u
příslušné verze vozidla);
boční airbagy na ochranu hlav
cestujících na předních a zadních
krajních místech (Window bag).
ČELNÍ AIRBAGY
Čelní airbagy (řidiče a spolucestujícího)
a kolenní airbag řidiče (u příslušné verze
vozidla) slouží jako ochrana cestujících
na předních sedadlech při čelním
nárazu střední či velké síly tím, že se
mezi tělem a volantem či palubní
deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.Čelní airbagy (řidiče a spolujezdce)
nenahrazují bezpečnostní pásy, ale
zvyšují jejich účinnost. Z toho důvodu
doporučujeme jezdit zásadně se
zapnutými bezpečnostními pásy, jak to
ostatně předepisují zákony v
evropských a ve většině
mimoevropských zemích
Pokud není spolujezdec připoutaný
bezpečnostními pásy, může se
prudkým pohybem dopředu vyvolaným
nárazem dostat do předčasného
kontaktu s nafukovaným vakem. V
tomto stavu neposkytuje vak ochranu v
plné míře.
Přední airbagy se nemusejí aktivovat v
následujících případech:
při čelních nárazech do předmětů,
které se snadno zdeformují a
nezasáhnou celou přední část vozidla
(např. náraz blatníkem do svodidel);
při zaklínění vozidla pod jiné vozidlo
nebo ochrannou bariéru (např. pod
nákladní vozidlo či svodidla);
Jestliže se airbagy v takovém případě
neaktivují, znamená to, že by
neposkytly žádnou ochranu navíc k
bezpečnostním pásům, takže by jejich
aktivace nebyla vhodná. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že je systém vadný.
93

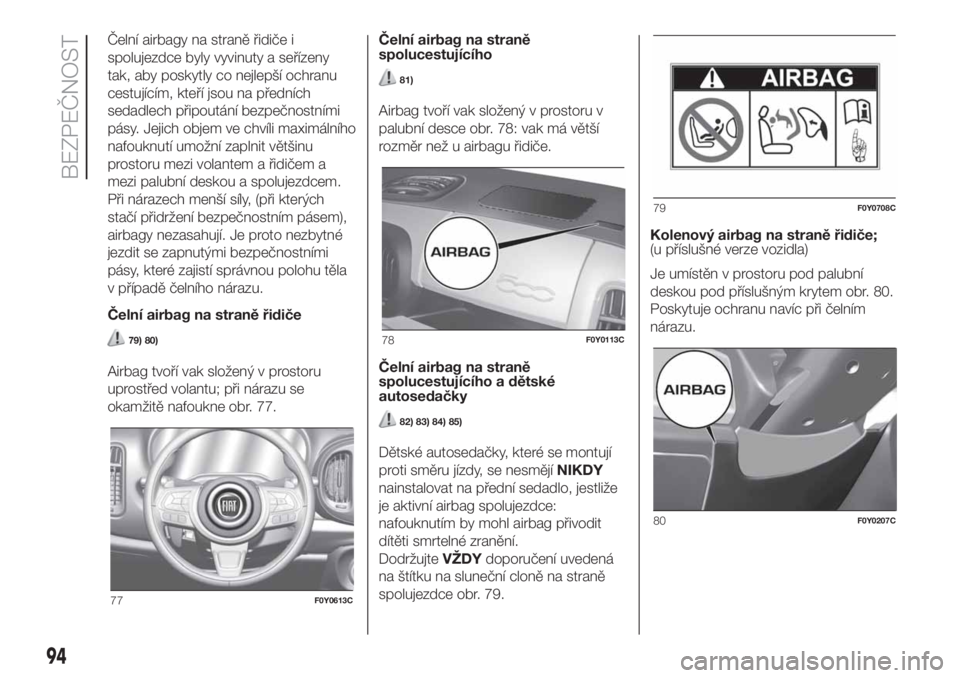

Čelní airbagy na straně řidiče i
spolujezdce byly vyvinuty a seřízeny
tak, aby poskytly co nejlepší ochranu
cestujícím, kteří jsou na předních
sedadlech připoutání bezpečnostními
pásy. Jejich objem ve chvíli maximálního
nafouknutí umožní zaplnit většinu
prostoru mezi volantem a řidičem a
mezi palubní deskou a spolujezdcem.
Při nárazech menší síly, (při kterých
stačí přidržení bezpečnostním pásem),
airbagy nezasahují. Je proto nezbytné
jezdit se zapnutými bezpečnostními
pásy, které zajistí správnou polohu těla
v případě čelního nárazu.
Čelní airbag na straně řidiče
79) 80)
Airbag tvoří vak složený v prostoru
uprostřed volantu; při nárazu se
okamžitě nafoukne obr. 77.Čelní airbag na straně
spolucestujícího
81)
Airbag tvoří vak složený v prostoru v
palubní desce obr. 78: vak má větší
rozměr než u airbagu řidiče.
Čelní airbag na straně
spolucestujícího a dětské
autosedačky
82) 83) 84) 85)
Dětské autosedačky, které se montují
proti směru jízdy, se nesmějíNIKDY
nainstalovat na přední sedadlo, jestliže
je aktivní airbag spolujezdce:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění.
DodržujteVŽDYdoporučení uvedená
na štítku na sluneční cloně na straně
spolujezdce obr. 79.Kolenový airbag na straně řidiče;
(u příslušné verze vozidla)
Je umístěn v prostoru pod palubní
deskou pod příslušným krytem obr. 80.
Poskytuje ochranu navíc při čelním
nárazu.
77F0Y0613C
78F0Y0113C
79F0Y0708C
80F0Y0207C
94
BEZPEČNOST
