2019 CITROEN C4CACTUS Notices Demploi (in French)

127
Anomalie de
fonctionnement
En cas de dysfonctionnement,
au passage de la marche arrière,
ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message et d'un signal sonore (bip
cour t).
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Caméra de recul
La fonction caméra de recul peut être
complétée par l'aide au stationnement.
La caméra de recul ne peut, en aucun
cas, remplacer la vigilance du conducteur.
Ils sont représentés comme un traçage
"au sol" et ne permettent pas de situer le
véhicule par rapport à des obstacles hauts
(exemple
: autres véhicules, ...).
Une déformation de l'image est normale.
Il est normal de constater l'affichage d'une
partie de la plaque d'immatriculation en
bas de l'écran. Les traits verts 3 représentent les distances à
1 et 2
mètres environ après la limite du pare-
chocs arrière de votre véhicule.
Les courbes bleues turquoise 4 représentent
les rayons de braquage maximum.
L'ouverture du volet de coffre entraînera la
disparition de l'affichage.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm de
l'optique de la caméra.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30

cm des
capteurs.
La caméra de recul s'active automatiquement
au passage de la marche arrière.
L'image s'affiche sur l'écran tactile. La représentation en surimpression des traits
permet d'aider à la manœuvre.
Les traits bleus 1 représentent la direction
générale du véhicule (l'écart correspond à la
largeur de votre véhicule sans les rétroviseurs).
Le trait rouge 2 représente la distance à 30
cm
environ après la limite du pare-chocs arrière de
votre véhicule.
Park Assist
Ce système apporte une assistance active
au stationnement : il détecte un espace de
stationnement puis pilote la direction pour
se garer dans cet espace pendant que le
conducteur gère le sens de marche, le passage
des vitesses, l'accélération et le freinage.
Pour aider le conducteur à sur veiller le bon
déroulement de la manoeuvre, le système
déclenche automatiquement l'affichage de
la caméra de recul et l'activation de l'aide au
stationnement.
6
Conduite

128
Ce système est une aide à la manoeuvre
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Le conducteur doit rester maître de
son véhicule. Il doit toujours vérifier les
alentours du véhicule avant d'entreprendre
une manoeuvre et s'assurer que l'espace
reste dégagé pendant la totalité de la
manoeuvre.
Le système effectue les mesures de places
de stationnement disponibles et les calculs de
distances par rapport aux obstacles à l'aide de
capteurs à ultrasons implantés dans les pare-
chocs avant et arrière du véhicule.
Le système apporte une assistance aux
manoeuvres suivantes


:Fonctionnement
F À l'approche d'une zone de stationnement, réduisez la vitesse de votre véhicule à 30
km/h au maximum.
Activation de la fonction
F Appuyez sur ce bouton pour activer la fonction.
L'activation de la fonction désactive la
Surveillance d'angle mort.
A. Stationnement en entrée de place en
"créneau".
B. Sortie de stationnement de place en
"créneau".
C. Stationnement en entrée de place en
"bataille". A tout instant, jusqu'au démarrage de la
manoeuvre d'entrée ou de sortie de place
de stationnement, l'appui sur la flèche
située dans le coin supérieur gauche de la
page d'affichage désactive la fonction.
Choix du type de manoeuvre
Une page de choix de manoeuvres s'affiche
sur l'écran tactile
: par défaut, la page "Entrée"
si le véhicule a roulé depuis la mise du contact,
sinon la page "Sortie".
F

S
électionnez le type et le côté de
manoeuvre pour activer la recherche de
place.
Le choix de manoeuvre peut être modifié
à tout instant, même pendant la phase de
recherche de place disponible.
La sélection s'accompagne de
l'allumage du voyant de ce bouton.
Conduite

129
Recherche de place
F Roulez à une distance comprise entre 0,50 et 1,50 m de la rangée de véhicules
en stationnement, sans jamais dépasser
30
km/h, jusqu'à ce que le système trouve
une place disponible.
La recherche de place s'interrompt au-
delà de ce seuil. La fonction se désactive
automatiquement dès que la vitesse du
véhicule dépasse 50 km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de
0,60 m.
Pour le stationnement en "bataille", la
largeur de la place doit être égale à la
largeur de votre véhicule majorée de
0,70


m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite


/
Véhicule de l'écran tactile, elle sera
automatiquement réactivée à l'activation
du système. Dès que le système trouve une place
disponible, "
OK" s'affiche sur le schéma
de stationnement, accompagné d'un signal
sonore.
Préparation de la manoeuvre
F Roulez très lentement, jusqu'à l'affichage de la demande d'immobilisation du véhicule :
" Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore. Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
F

P
our préparer la manoeuvre, respectez les
instructions.
Ce symbole s'affiche pour confirmer
le respect de l'instruction.
Le début de la manoeuvre est signalé par
l'affichage de cette page, avec le message
" Manoeuvre en cours ", accompagné d'un
signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message : "
Lâchez le volant,
reculez ".
La caméra de recul ainsi que l'aide au
stationnement s'activent automatiquement pour
vous aider à contrôler les alentours proches de
votre véhicule pendant la manoeuvre.
6
Conduite

130
7
5
Pendant la manoeuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manoeuvre au début des manoeuvres d'entrée
et de sortie de stationnement en "créneau", et
pour la totalité des manoeuvres d'entrée en
stationnement en "bataille"."Reculez "
" Avancez "
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message


:
L'état de la manoeuvre est signalé par ces
pictogrammes


:
7 km/h ou 5 mph, pour l'entrée en
stationnement. Manoeuvre en cours (vert).
Manoeuvre abandonnée ou
terminée (rouge) (les flèches
indiquent que le conducteur doit
reprendre le contrôle de la direction
de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manoeuvres sont
signalées par ces pictogrammes


:Pendant les phases de manoeuvres, le
volant effectue des rotations rapides


:
ne tenez pas le volant, ne mettez pas les
mains entre les branches du volant. Prenez
garde à tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure !
Il incombe au conducteur de sur veiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en
sens inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du
véhicule.
Les images fournies par la ou les caméras
affichées sur l'écran tactile peuvent être
déformées par le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
À tout instant, la manoeuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système. Par action du conducteur
:
- r eprise du contrôle de la direction,
- a ctivation des feux indicateurs de direction
du côté opposé à celui de la manoeuvre,
-

d
ébouclage de la ceinture de sécurité du
c o n d u c t e u r,
-

c
oupure du contact.
Interruption par le système
:
-

d
épassement du seuil de vitesse : 7 km/h
au cours des manoeuvres d'entrée en
stationnement et 5 km/h au cours des
manoeuvres de sortie de stationnement,
-
d

éclenchement de l'antipatinage de roue
sur chaussée glissante,
-

o
uverture d'une porte ou du coffre,
-

c
alage du moteur,
-

d
ysfonctionnement du système,
-

a
près 10 manoeuvres pour l'entrée et
la sortie de stationnement en créneau
et après 7 manoeuvres pour l'entrée en
stationnement en bataille.
5 km/h ou 3 mph, pour la sortie de
stationnement.
L'interruption de la manoeuvre déclenche la
désactivation automatique de la fonction.
Conduite

131
Le symbole de manoeuvre s'affiche en rouge
accompagné du message "Manoeuvre
abandonnée " sur l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après
quelques
secondes avec le retour à l'affichage
initial.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manoeuvre s'affiche en rouge
accompagné du message " Manoeuvre
terminée " sur l'écran tactile.
À la désactivation le voyant du bouton s'éteint
accompagné d'un signal sonore.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené
à compléter la manoeuvre.
Limites de fonctionnement
- Le système peut proposer une place de stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure
de fossé, …).
-

L
e système n'est pas conçu pour le pilotage
de stationnement sur une voie en courbe
prononcée. Les capteurs et la ou les caméras du véhicule
peuvent être perturbés par
:
-
l
'accumulation de neige, de feuilles mortes
sur la chaussée,
- d es conditions climatiques défavorables
(forte pluie, brouillard épais, chute de
n e i g e),
-

d
es inter férences sonores émises par des
véhicules et engins bruyants (camions,
marteaux-piqueurs


...).N'utilisez pas la fonction
:
-
A
u bord d'un accotement non stabilisé
(fossé), le long d'un quai, au bord du
vide.
-
E
n cas de transport d'objet dépassant
le gabarit du véhicule (échelle
sur barres de toit, porte-vélo sur
hayon,

...).
-
A
vec une rotule d'attelage non
homologuée en place.
-
E
n utilisant des chaînes à neige.
-
E
n cas de sous-gonflage d'un
pneumatique.
-
E
n roulant avec une roue de secours
de petit diamètre ou de type "galette".
-
E
n cas de monte de roues de taille
différente de la monte d'origine.
-
S
i un des pare-chocs est endommagé,
-
a
près modification d'un ou des deux
pare-chocs (ajout de protection, ...).
-
S
i une caméra présente un
dysfonctionnement.
-
S
i les capteurs ont été repeints en
dehors du réseau CITROËN.
-
A
vec des capteurs non homologués
pour votre véhicule.
- E n cas mauvaise adhérence de la
chaussée (verglas,


...).
-

L
e système ne détecte pas les
emplacements dont la taille est nettement
supérieure au gabarit du véhicule ou qui
sont délimités par des obstacles trop
bas (trottoirs, plots) ou trop fins (arbres,
poteaux, clôture en grillage, …).
-
C
ertains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manoeuvre.
-
C
ertains matériaux (tissus) absorbent les
ondes sonores : des piétons peuvent ne pas
être détectés.
-
U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système
:
les mesures de distances peuvent
être faussées.
-
L
'inclinaison du véhicule vers l'arrière en
cas de chargement important du coffre peut
perturber les mesures de distances.
6
Conduite

132

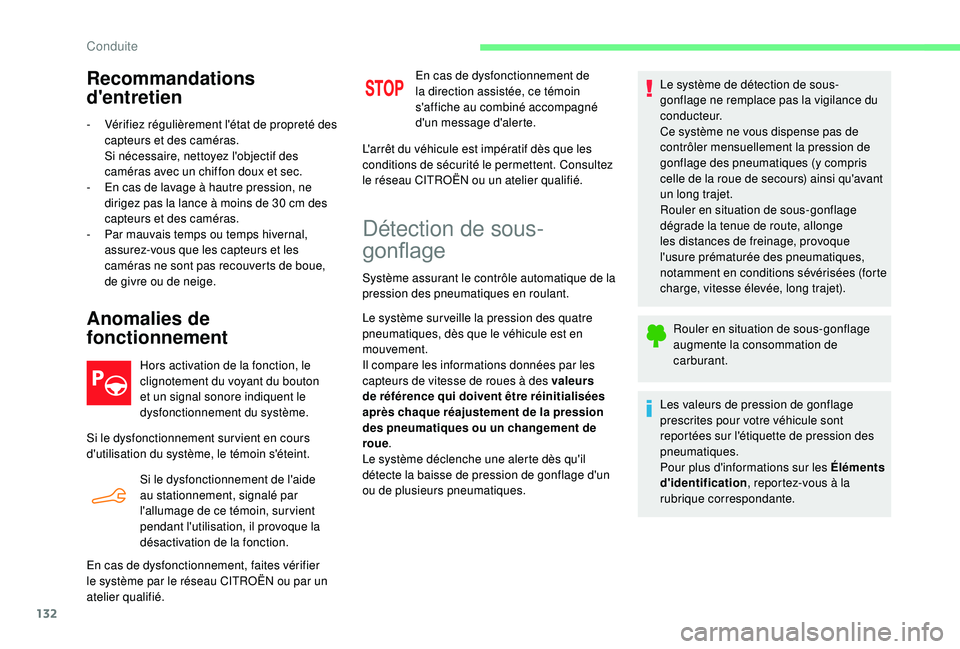

Recommandations
d'entretien
- Vérifiez régulièrement l'état de propreté des capteurs et des caméras.
Si nécessaire, nettoyez l'objectif des
caméras avec un chiffon doux et sec.
-

E
n cas de lavage à hautre pression, ne
dirigez pas la lance à moins de 30
cm des
capteurs et des caméras.
-

P
ar mauvais temps ou temps hivernal,
assurez-vous que les capteurs et les
caméras ne sont pas recouverts de boue,
de givre ou de neige.
Anomalies de
fonctionnement
Hors activation de la fonction, le
clignotement du voyant du bouton
et un signal sonore indiquent le
dysfonctionnement du système.
Si le dysfonctionnement sur vient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide
au stationnement, signalé par
l'allumage de ce témoin, sur vient
pendant l'utilisation, il provoque la
désactivation de la fonction.
En cas de dysfonctionnement, faites vérifier
le système par le réseau CITROËN ou par un
atelier qualifié. En cas de dysfonctionnement de
la direction assistée, ce témoin
s'affiche au combiné accompagné
d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consultez
le réseau CITROËN ou un atelier qualifié.
Détection de sous-
gonflage
Système assurant le contrôle automatique de la
pression des pneumatiques en roulant.
Le système sur veille la pression des quatre
pneumatiques, dès que le véhicule est en
mouvement.
Il compare les informations données par les
capteurs de vitesse de roues à des valeurs
de référence qui doivent être réinitialisées
après chaque réajustement de la pression
des pneumatiques ou un changement de
roue .
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques. Le système de détection de sous-
gonflage ne remplace pas la vigilance du
c o n d u c t e u r.
Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours) ainsi qu'avant
un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées (forte
charge, vitesse élevée, long trajet).
Rouler en situation de sous-gonflage
augmente la consommation de
carburant.
Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression des
pneumatiques.
Pour plus d'informations sur les Éléments
d'identification , reportez-vous à la
rubrique correspondante.
Conduite

133
Le contrôle de la pression des
pneumatiques doit être effectué "à froid"
(véhicule à l'arrêt depuis 1 h ou après un
trajet inférieur à 10 km effectué à vitesse
modérée).
Dans le cas contraire (à chaud), ajoutez
0,3 bar aux valeurs indiquées sur
l'étiquette.
Alerte de sous-gonflage
Elle se traduit par l'allumage fixe
de ce témoin, accompagné d'un
signal sonore et de l'affichage d'un
message.
F

R

éduisez immédiatement la vitesse,
évitez les coups de volant et les freinages
brusques.
F

A

rrêtez-vous dès que possible, dès que les
conditions de circulation le permettent.
La perte de pression détectée n'entraîne
pas toujours une déformation visible du
pneumatique. Ne vous contentez pas d'un
seul contrôle visuel. F

S
i vous disposez d'un compresseur
(par exemple celui du kit de dépannage
provisoire de pneumatique) contrôlez à froid
la pression des quatre pneumatiques. S'il
n'est pas possible d'effectuer ce contrôle
immédiatement, roulez prudemment à
vitesse réduite.
ou
F
E
n cas de crevaison, utilisez le kit de
dépannage provisoire de pneumatique ou la
roue de secours (selon équipement).
L'alerte est maintenue jusqu'à la
réinitialisation du système.
Réinitialisation
Il est nécessaire de réinitialiser le système
après chaque ajustement de la pression d'un
ou de plusieurs pneumatiques, et après le
changement d'une ou de plusieurs roues. Avant de réinitialiser le système,
assurez-vous que la pression des quatre
pneumatiques est adaptée aux conditions
d'utilisation du véhicule et conforme aux
préconisations inscrites sur l'étiquette de
pression des pneumatiques.
L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Le système de détection de sous-gonflage
ne prévient pas si la pression est erronée
au moment de la réinitialisation.
La demande de réinitialisation du système
s'effectue dans l'écran tactile, contact mis et
véhicule à l'arrêt .
F D ans le menu Conduite /
Véhicule , sélectionnez l'onglet
" Fonctions de conduite "
puis " Reset détection sous-
gonflage ".
F

Sél
ectionnez "Oui" pour valider.
Un signal sonore et l'affichage d'un message
confirment la réinitialisation.
Chaînes à neige
Le système ne doit pas être réinitialisé
après montage ou démontage des
chaînes à neige.
6
Conduite

134
L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Anomalie de
fonctionnement
L'allumage clignotant puis fixe du témoin
de sous-gonflage, accompagné de
l'allumage du témoin de Ser vice, indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n'est plus assurée.
Faites vérifier le système par le réseau
CITROËN ou par un atelier qualifié.Après toute inter vention sur le système,
il est nécessaire de vérifier la pression
des quatre pneumatiques, puis de le
réinitialiser.
Conduite
