V PRÍPADE NÚDZE
Defekt alebo vypálená žiarovka ?
Občas môže do našich ciest zasahovať
nejaký problém.
Stránky o núdzových situáciách vám
môžu pomôcť nezávislo a s pokojom
riešiť kritické situácie.
V prípade núdze vám odporúčame
zavolať na bezplatné číslo, ktoré môžete
nájsť v záručnej brožúre.
Takisto je možné zavolať na národné
alebo medzinárodné bezplatné číslo,
pre nájdenie najbližšieho obchodného
zastúpenia.VÝSTRAŽNÉ SVETLÁ.........144
VÝMENA ŽIAROVKY..........145
VÝMENA POISTIEK...........153
SÚPRAVA NA OPRAVU
PNEUMATÍK...............160
ŠTARTOVANIE POMOCOU
AKUMULÁTORA.............165
ŤAHANIE VOZIDLA...........167
NÚDZOVÉ ŤAHANIE..........169
143

VÝSTRAŽNÉ SVETLÁ
OVLÁDANIE
Stlačte tlačidlo obr. 109 pre zapnutie
alebo vypnutie výstražných svetiel.
Zatlačte vystražný blinker a všetky
smerovky začnú blikať. Výstražné svetlá
ana prístrojovej doske blikajú
súčasne.
SYSTÉM SIGNÁLU
NÚDZOVÉHO
ZASTAVENIA
Systém sa vypne keď určí, že brzdný
pedál je uvoľnený alebo, že situácia
núdzového brzdenia už neexistuje, čo je
založené na zníženej rýchlosti vozidla.
Ak systém určí, že sa taká situácia blíži,
rýchlo rozbliká všetky smerovky, aby
upozornil vodiča vozidla za vami
o nečakanej situácii.
Systém je navrhnutý tak aby dokázal
určiť, či stláčate brzdný pedál pri
núdzovej situácii s väčšou silou ako pri
bežnom brzdení.
Ak úplne zastavíte vaše vozidlo počas
toho, ako všetky smerovky rýchlo
blikajú, rýchle blikanie všetkých
smeroviek sa vráti k normálnej rýchlosti
blikania.Systém signálu núdzového zastavenia
nefunguje pri rýchlosti vozidla nižšej ako
60 km/h.
Ak je pri jazde na šmykľavých cestách
zošliapnutý brzdný pedál, systém
signálu núdzového zastavenia by mohol
fungovať, čo by spôsobilo blikanie
všetkých smeroviek.
10905031100-L12-001AB
144
V PRÍPADE NÚDZE

VÝMENA ŽIAROVKY
VŠEOBECNÉ POKYNY
165) 166) 167) 168)
30) 31)
Pred vymenením žiarovky
skontrolujte stýkače kvôli korózii;
chybné žiarovky vymieňajte za
žiarovky rovnakého typu a výkonu;
po vymenení žiarovky vo svetlomete
vždy skontrolujte jej nastavenie;
ak potrebujete vymeniť žiarovky,
kontaktujte obchodného zástupcu
Abarth;
použite ochranný kryt a škatuľu novej
žiarovky na to, aby ste sa zbavili starej
žiarovky podľa predpisov a mimo
dosahu detí;
keď nefunguje svetlo, predtým, než
vymeníte žiarovku skontrolujte, či je
poistka neporušená. Kvôli umiestnenie
poistiek sa obráťte na odsek "ak sa
vybije poistka" v tejto kapitole.
UPOZORNENIE Keď odstraňujete
šošovku s použitím plochého
skrutkovača, uistite sa, že sa
skrutkovač nedotýka vnútorného
terminálu. Ak sa plochý skrutkovač
dotýka terminálu môže vzniknúť krátky
obvod.
UPOZORNENIE Keď je počasie
studené a vlhké po daždi alebo
umývaní vozidla, povrch čelných svetiel
alebo zadných svetiel sa môže zapariť
zvnútra. Toto je prirodzený jav, ktorý
vzniká kvôli rozdielom v teplotách
a vlhkosti medzi vonkajškom a vnútrom
skla a neindikuje chybu ani nebráni
normálnemu fungovaniu svetiel. Hmla
zmizne hneď po rozsvietení svetiel
smerom od stredu alebo rozptyľovača,
pokračujúc a rozširujúc sa rovnomerne
smerom ku okrajom.
145

Vonkajšie svetlo
Žiarovky Typ Výkon
Polohy vpredu(Verzia s full LED svetlometmi)
Full-LED
(*)—
(verzie s halogénovými
svetlometmi)W5W 5 W
Diaľkové svetlá (Verzia s full LED svetlometmi)
Full-LED
(*)—
Diaľkové svetlo/Denné
prevádzkové svetlá (DRL)(verzie s halogénovými
svetlometmi)H15 55/15 W
Svetlá na denné svietenie (DRL) (Verzia s full LED svetlometmi)
Full-LED
(*)—
Tlmené svetlá(Verzia s full LED svetlometmi)
Full-LED
(*)—
(verzie s halogénovými
svetlometmi)H11 55 W
Predné smerové svetlá WY21W 21 W
Bočné smerové svetlá
WY5W
(**)5W
Predné hmlové svetlá H11 55 W
Zadné polohové svetlá
Full-LED
(*)—
Brzdové svetlá
Full-LED
(*)—
Tretie brzdové svetlo
Full-LED
(*)—
Bočné smerové svetlá WY21W 21 W
Zadné hmlové svetlo W21W 21 W
Svetlo spiatočky W21W 21 W
Osvetlenie poznávacej značky W5W 5 W
(*) LED je skratka pre Light Emitting Diode (Svetlo emitujúca dióda).
(**) Žiarovka sa nedá vymeniť, pretože je zabudovaná do jednotky. Vymeňte jednotku.
146
V PRÍPADE NÚDZE

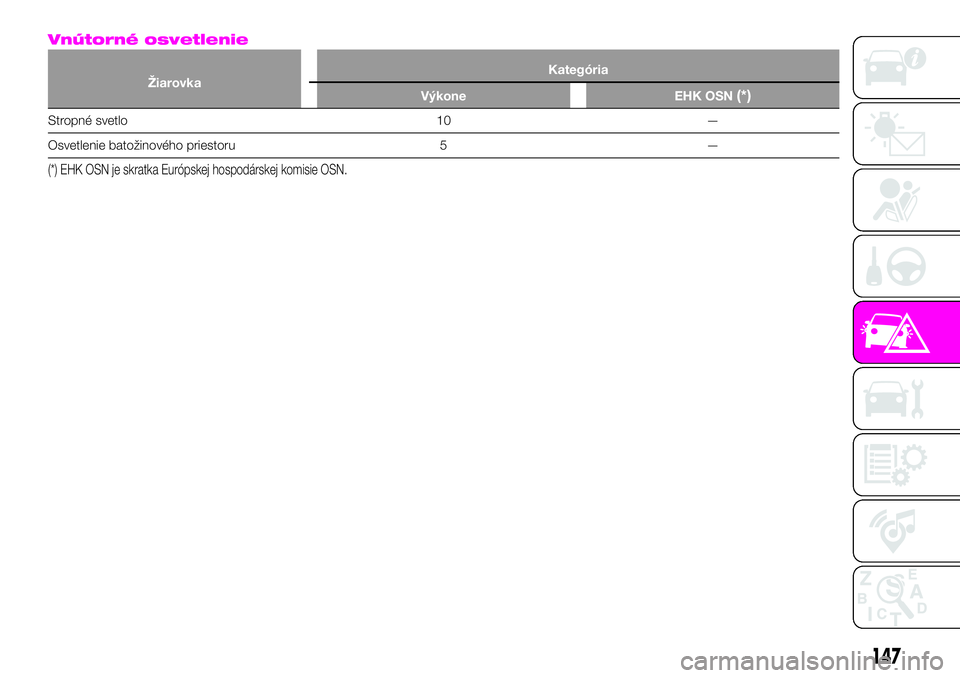

Vnútorné osvetlenie
ŽiarovkaKategória
Výkone EHK OSN(*)
Stropné svetlo 10 —
Osvetlenie batožinového priestoru 5 —
(*) EHK OSN je skratka Európskej hospodárskej komisie OSN.
147

VÝMENA
EXTERIÉROVÝCH
ŽIAROVIEK
Svetlomety (tlmené svetlá)(verzie s halogénovými žiarovkami)
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
uistite sa, že je spínač svetlometov
vypnutý;
odstráňte zarážky 1 obr. 110 na
siedmich miestach a čiastočne
odtiahnite ochranný kryt 2;
otočte kryt proti smeru hodinových
ručičiek a vyberte ho (európske
diaľkové svetlá) (3obr. 111 = diaľkové
svetlo/4=tlmené svetlo), odpojte
konektor od jednotky stlačením zarážky
na konektore prstom a ťahajte
konektor;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Svetlomety (diaľkové svetlá)
s dennými prevádzkovými svetlami
(LED verzie)
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
uistite sa, že je spínač svetlometov
vypnutý;
odstráňte zarážky 1 obr. 110 na
siedmich miestach a čiastočne
odtiahnite ochranný kryt 2;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
otočte kryt proti smeru hodinových
ručičiek a vyberte ho (európske
diaľkové svetlá) (1 obr. 112 = svetlomet
/ 2 = polohové svetlo / 3 = denné
prevádzkové svetlo), odpojte konektor
od jednotky stlačením zarážky na
konektore prstom a ťahajte konektor.
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
11008020499-000-003AB
11108020499-000-002AB
148
V PRÍPADE NÚDZE

Predné smerové svetlá
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
odstráňte zarážky na piatich
miestach obr. 113 a čiastočne
odtiahnite ochranný kryt;
odpojte konektor od jednotky
stlačením páčky na konektore prstami
a potiahnite konektor;
Otáčajte zásuvkou a systémom
žiaroviek 1 obr. 114 proti smeru
hodinových ručičiek a odstráňte ho.
Odpojte žiarovku 2 zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Hmlové svetlá
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
odstráňte zarážky na piatich
miestach a čiastočne odtiahnite
ochranný kryt;
odpojte konektor od jednotky
stlačením páčky na konektore prstami
a potiahnite konektor;
Otočte zásuvku 1 obr. 115 a systém
žiaroviek proti smeru hodinových
ručičiek, odoberte žiarovku
2 a odstráňte ju.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB
149

Brzdové svetlá / Koncové svetlá
Ak je nevyhnutná výmena týchto svetiel,
navštívte obchodné zastúpenie Abarth.
Bočné smerové svetlá
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
odstráňte zarážky na piatich
miestach 1 obr. 116 a čiastočne
odtiahnite ochranný kryt;
odpojte elektrický konektor od
žiarovky stlačením páčky na konektore
prstami a potiahnite konektor;
vyberte jednotku 2
obr. 117 stlačením zarážky na jednotke
prstom a potiahnutím jednotky
dopredu, aby sa stlačila vnútorná
úchytka 3 obr. 118, potom zostavu
vytiahnite von;
Nadvihnite zariadenie 4, následne
odstráňte zhluk a namontujte nové
bočné smerové svetlá v obrátenom
procese ku procesu odstránenia.
11507031501-208-001AB11608020499-000-011AB11707031501-210-001AB
11807031501-211-001AB
150
V PRÍPADE NÚDZE
