Page 89 of 287

Instrumente, Bedienelemente87Eine weitere 12-V-Steckdose befin‐det sich an der linken Seitenwand des
Laderaums.
Die maximale Leistungsaufnahme
darf 120 W nicht überschreiten.
In der hinteren Konsole kann sich
eine 230-V-Steckdose befinden.
Die maximale Leistungsaufnahme
darf 150 W nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Bei
zu geringer Batteriespannung
werden die Zubehörsteckdosen
ebenfalls deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie Ladegeräte oder Batterien anschlie‐
ßen.
Steckdose nicht durch ungeeignete
Stecker beschädigen.
Stopp-Start-Automatik 3 141.
USB-Anschlüsse
Hinter der Abdeckung des Stauraums befindet sich ein USB-Anschluss.
Zum Öffnen auf die Abdeckung
drücken.
Ein weiterer USB-Anschluss kann
sich in der hinteren Konsole befinden.
Die USB-Anschlüsse dienen zum
Laden externer Geräte und bieten
eine Datenverbindung zum Infotain‐
ment-System. Weitere Informationen
sind im Handbuch des Infotainment-
Systems zu finden.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
Page 90 of 287

88Instrumente, BedienelementeInduktives Laden9Warnung
Das induktive Laden kann den
Betrieb implantierter Herzschritt‐
macher oder anderer medizin‐
ischer Geräte beeinträchtigen.
Gegebenenfalls vor der Verwen‐
dung des Geräts für induktives
Laden ärztlichen Rat einholen.
9 Warnung
Vor dem Laden eines mobilen
Geräts alle metallenen Gegen‐
stände vom Ladegerät entfernen,
da diese Gegenstände sehr heiß
werden könnten.
Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.
Laden eines Mobilgeräts: 1. Alle Gegenstände aus dem Lade‐
gerät entfernen.
2. Mobilgerät mit dem Display nach oben auf die Ladevorrichtung in
der Ablage legen. Mobilgerät mit
dem Gummiband befestigen.
Der Ladezustand wird über die LED
angezeigt: sie leuchtet grün, wenn
das Mobilgerät geladen wird.
PMA- oder Qi-kompatible Mobilge‐
räte können induktiv geladen werden.
Für bestimmte Mobilgeräte können
zum induktiven Laden eine Abde‐
ckung an der Rückseite mit einer
integrierten Spule oder eine Hülle
erforderlich sein.
Schutzabdeckungen für Mobilgeräte
können sich negativ auf das induktive Laden auswirken.
Falls das Mobilgerät nicht ordnungs‐
gemäß lädt, um 180° drehen und
erneut auf das Ladegerät legen.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
hinter der Stauraumabdeckung. Zum
Öffnen auf die Abdeckung drücken.

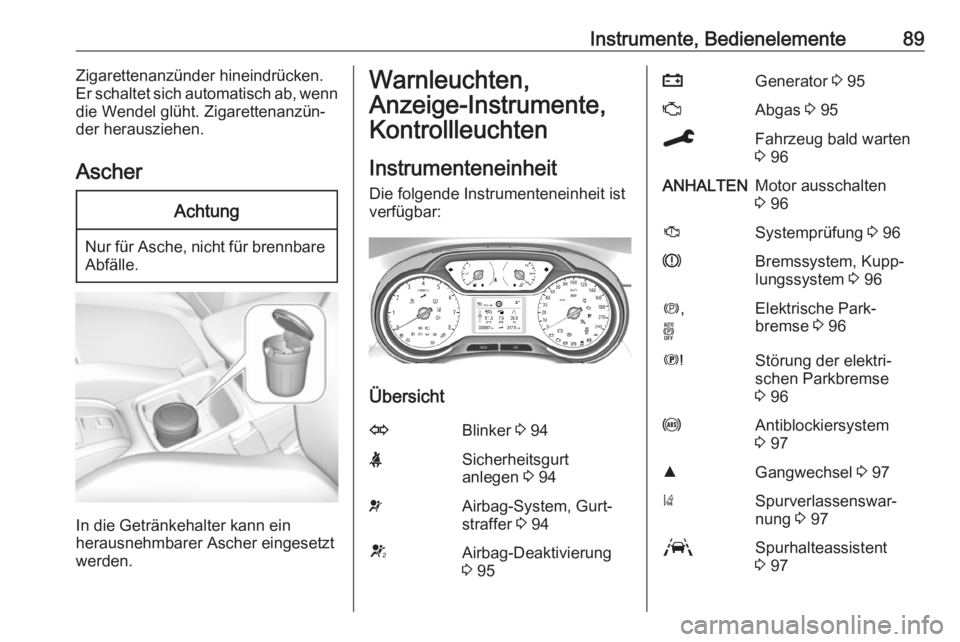

Page 91 of 287
Instrumente, Bedienelemente89Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrumenteneinheit Die folgende Instrumenteneinheit ist
verfügbar:
Übersicht
OBlinker 3 94XSicherheitsgurt
anlegen 3 94vAirbag-System, Gurt‐
straffer 3 94VAirbag-Deaktivierung
3 95pGenerator 3 95ZAbgas 3 95CFahrzeug bald warten
3 96ANHALTENMotor ausschalten
3 96JSystemprüfung 3 96RBremssystem, Kupp‐
lungssystem 3 96m ,
oElektrische Park‐
bremse 3 96EStörung der elektri‐
schen Parkbremse
3 96uAntiblockiersystem
3 97RGangwechsel 3 97)Spurverlassenswar‐
nung 3 97LSpurhalteassistent
3 97

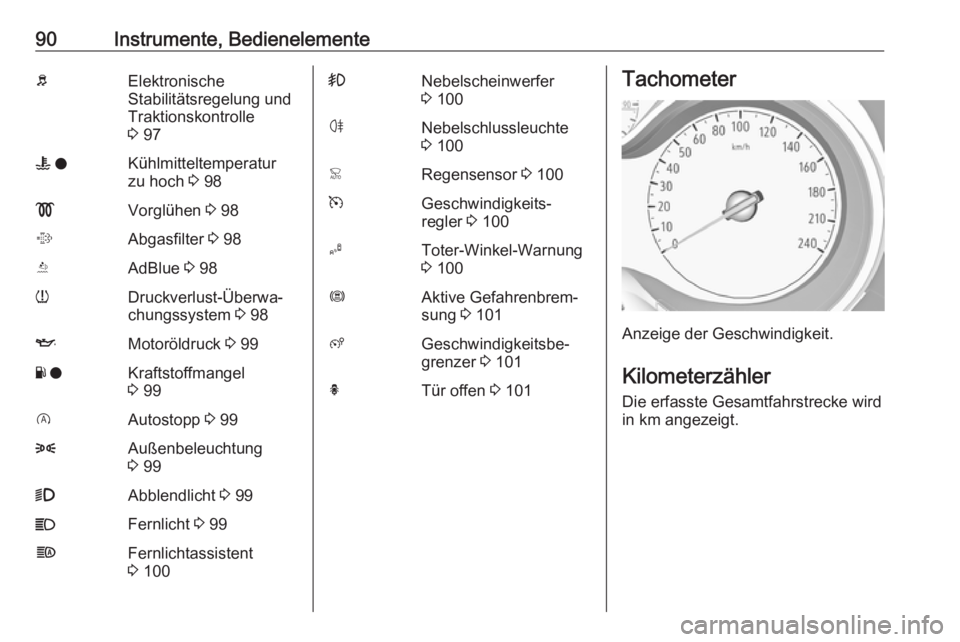

Page 92 of 287
90Instrumente, BedienelementebElektronische
Stabilitätsregelung und
Traktionskontrolle
3 97W oKühlmitteltemperatur
zu hoch 3 98!Vorglühen 3 98%Abgasfilter 3 98YAdBlue 3 98wDruckverlust-Überwa‐
chungssystem 3 98IMotoröldruck 3 99Y oKraftstoffmangel
3 99DAutostopp 3 998Außenbeleuchtung
3 999Abblendlicht 3 99CFernlicht 3 99fFernlichtassistent
3 100>Nebelscheinwerfer
3 100øNebelschlussleuchte
3 100
regler 3 100BToter-Winkel-Warnung
3 100ØAktive Gefahrenbrem‐
sung 3 101ßGeschwindigkeitsbe‐
grenzer 3 101hTür offen 3 101Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler Die erfasste Gesamtfahrstrecke wird
in km angezeigt.

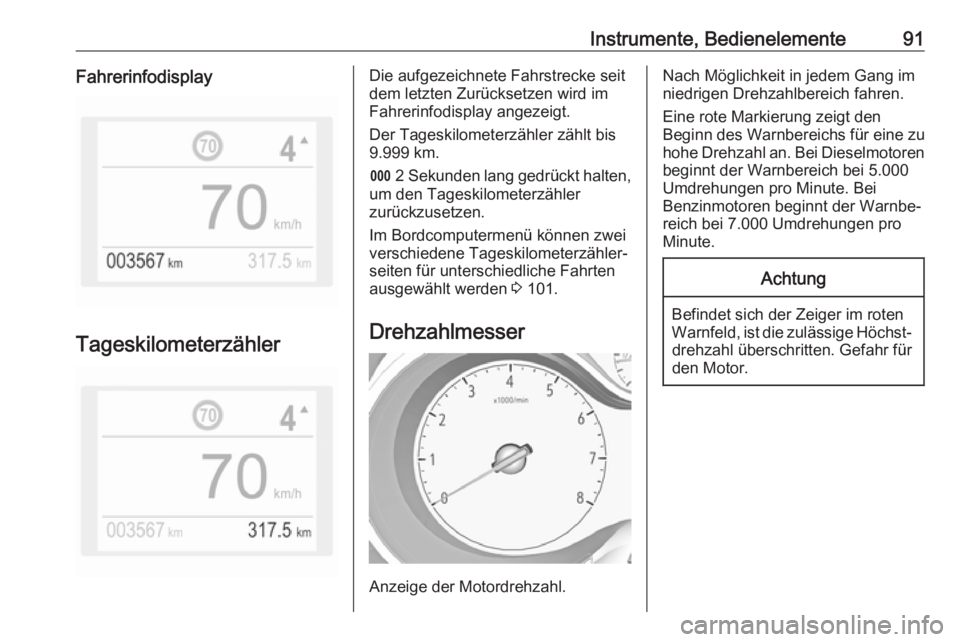

Page 93 of 287
Instrumente, Bedienelemente91Fahrerinfodisplay
Tageskilometerzähler
Die aufgezeichnete Fahrstrecke seit
dem letzten Zurücksetzen wird im
Fahrerinfodisplay angezeigt.
Der Tageskilometerzähler zählt bis
9.999 km.
L 2 Sekunden lang gedrückt halten,
um den Tageskilometerzähler
zurückzusetzen.
Im Bordcomputermenü können zwei
verschiedene Tageskilometerzähler‐
seiten für unterschiedliche Fahrten
ausgewählt werden 3 101.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Eine rote Markierung zeigt den
Beginn des Warnbereichs für eine zu
hohe Drehzahl an. Bei Dieselmotoren beginnt der Warnbereich bei 5.000
Umdrehungen pro Minute. Bei
Benzinmotoren beginnt der Warnbe‐
reich bei 7.000 Umdrehungen pro
Minute.Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐
drehzahl überschritten. Gefahr fürden Motor.
Page 94 of 287

92Instrumente, BedienelementeKraftstoffanzeige
Zeigt den Kraftstoffstand an.
Die Kontrollleuchte o leuchtet bei
niedrigem Kraftstoffstand.
Kraftstofftank niemals leer fahren! Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf Betriebs‐
temperatur90:normale Betriebstemperatur130:Temperatur zu hoch
Die Kontrollleuchte o leuchtet bei zu
hoher Kühlmitteltemperatur auf. Den
Motor sofort ausschalten.
Achtung
Bei einer zu hohen Kühlmitteltem‐ peratur anhalten und den Motor
ausschalten. Es besteht Gefahr
für den Motor. Kühlmittelstand
prüfen.
Motorölstandsanzeige
Der Motorölstand wird nach dem
Einschalten der Zündung und der
Anzeige der Serviceinformationen
einige Sekunden lang im Fahrerinfo‐
display angezeigt.
Ein korrekter Motorölstand wird in
einer Meldung angezeigt.
Bei niedrigem Ölstand blinkt I und
eine Meldung wird angezeigt, zusam‐ men mit der Anzeige C. Den
Ölstand mit dem Ölmessstab über‐
prüfen und nach Bedarf Motoröl
nachfüllen.
Motoröl 3 211.
Ein Messfehler wird durch eine
Meldung angezeigt. Den Motoröl‐
stand manuell mithilfe des Messstabs
kontrollieren.
Page 95 of 287

Instrumente, Bedienelemente93Serviceanzeige
Das Servicesystem meldet, wenn ein Motoröl- und Filterwechsel oder eine
Fahrzeugwartung erforderlich ist.
Abhängig von den Fahrbedingungen
kann das erforderliche Wechselinter‐
vall von Motoröl und Filter stark
schwanken.
Serviceinformationen 3 250.
Ein fälliger Service wird nach dem
Einschalten der Zündung
7 Sekunden lang im Fahrerinfodi‐ splay angezeigt.
Wenn mindestens für die nächsten
3000 km kein Service fällig ist,
werden im Display keine Servicein‐
formationen angezeigt.
Ist der nächste Service innerhalb der
nächsten 3.000 km fällig, wird einige
Sekunden lang die verbleibende
Fahrstrecke oder Zeit angezeigt.
Gleichzeitig leuchtet C dauerhaft
als Erinnerung.
Wenn ein Service in weniger als
1.000 km fällig ist, blinkt C und
leuchtet dann dauerhaft. Die verblei‐bende Fahrstrecke oder die verblei‐
bende Zeitdauer wird einige Sekun‐
den lang angezeigt.
Ein überfälliger Service wird durch
eine Meldung im Fahrerinfodisplay
mit der Fahrstrecke seit Fälligkeit
angezeigt. C blinkt und leuchtet
dann dauerhaft, bis der Service
ausgeführt wurde.
Zurücksetzen des
Serviceintervalls
Nach jedem Service muss die
Serviceanzeige zurückgesetzt
werden, um ihre ordnungsgemäße
Funktion zu gewährleisten. Dies
sollte in einer Werkstatt erfolgen.
Bei eigenständig ausgeführtem
Service wie folgt vorgehen:
● Zündung ausschalten
● Taste CHECK drücken und
halten
● Zündung einschalten; die Fahr‐ streckenanzeige beginnt einen
Countdown
● Taste loslassen, wenn =0 im
Display angezeigt wirdDas Symbol C erlischt.
Serviceinformationen abrufen
Der Status der Serviceinformationen
kann jederzeit durch Drücken auf die
Taste CHECK abgerufen werden. Die
Serviceinformationen werden einige
Sekunden lang angezeigt.
Serviceinformationen 3 250.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung kann die Position der
Page 96 of 287

94Instrumente, BedienelementeKontrollleuchten variieren. Beim
Einschalten der Zündung leuchten
die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenteneinhei‐
ten 3 89.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenDie Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Leuchtmittel ersetzen 3 217.
Blinker 3 119.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen für alle
Sitze
X leuchtet auf oder blinkt rot in der
Instrumenteneinheit. In der Dachkon‐ sole wird der jeweilige Sicherheitsgurt
angezeigt.● Beim Einschalten der Zündung
leuchten X in der Instrumenten‐
einheit und das Symbol des
betreffenden Sitzes in der Dach‐
konsole auf, wenn der Sicher‐
heitsgurt auf einem belegten Sitz
nicht geschlossen ist.
● Nach dem Losfahren blinken X in
der Instrumenteneinheit und das
Symbol des betreffenden Sitzes
in der Dachkonsole eine
bestimmte Zeit lang und ein
Warnton ertönt. Nach einer
gewissen Fahrtzeit leuchtet X
dauerhaft, bis der Sicherheitsgurt
des betreffenden Sitzes angelegt ist, oder wenn ein Fahrgast
seinen Sicherheitsgurt löst.
Sicherheitsgurte 3 53.
Airbag-System, Gurtstraffer v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
4 Sekunden. Wenn sie nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
