2019.75 OPEL COMBO E Uputstvo za upotrebu (in Serbian)

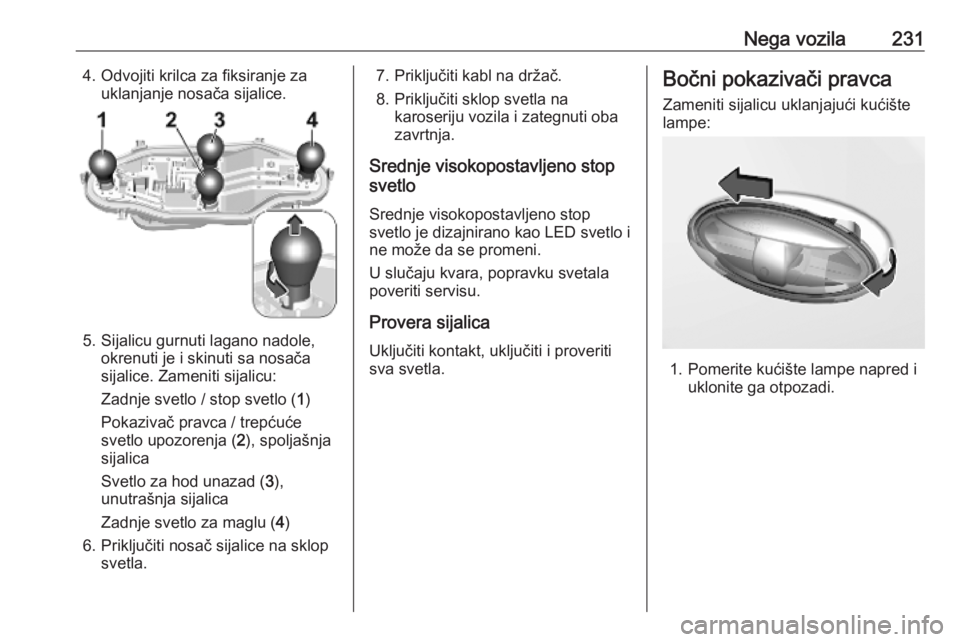

Nega vozila2314. Odvojiti krilca za fiksiranje zauklanjanje nosača sijalice.
5. Sijalicu gurnuti lagano nadole,okrenuti je i skinuti sa nosača
sijalice. Zameniti sijalicu:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca / trepćuće
svetlo upozorenja ( 2), spoljašnja
sijalica
Svetlo za hod unazad ( 3),
unutrašnja sijalica
Zadnje svetlo za maglu ( 4)
6. Priključiti nosač sijalice na sklop svetla.
7. Priključiti kabl na držač.
8. Priključiti sklop svetla na karoseriju vozila i zategnuti oba
zavrtnja.
Srednje visokopostavljeno stop
svetlo
Srednje visokopostavljeno stop
svetlo je dizajnirano kao LED svetlo i
ne može da se promeni.
U slučaju kvara, popravku svetala
poveriti servisu.
Provera sijalicaUključiti kontakt, uključiti i proveriti
sva svetla.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.

232Nega vozila
2. Pritisnuti krilce za fiksiranjenagore i izvaditi sijalično gnezdo
iz konektora.
3. Zameniti kompletnu jedinicu.
4. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač, na primer, uotvor na poklopcu i ukloniti ga.
2. Izvući sijalicu iz držača sijalice i zameniti je.
3. Postaviti poklopac.
Osvetljavanje kabine Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje● svetlo prtljažnog prostora
● osvetljenje instrument table

Nega vozila233Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu se nalaze dva boksa sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

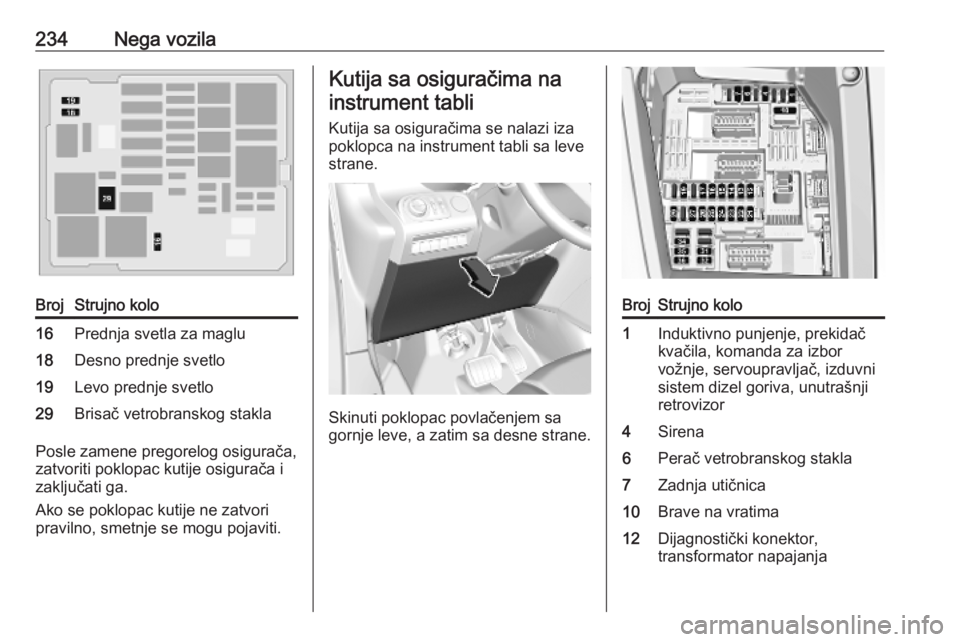

234Nega vozilaBrojStrujno kolo16Prednja svetla za maglu18Desno prednje svetlo19Levo prednje svetlo29Brisač vetrobranskog stakla
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zaključati ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca na instrument tabli sa leve
strane.
Skinuti poklopac povlačenjem sa
gornje leve, a zatim sa desne strane.
BrojStrujno kolo1Induktivno punjenje, prekidač
kvačila, komanda za izbor
vožnje, servoupravljač, izduvni
sistem dizel goriva, unutrašnji
retrovizor4Sirena6Perač vetrobranskog stakla7Zadnja utičnica10Brave na vratima12Dijagnostički konektor,
transformator napajanja

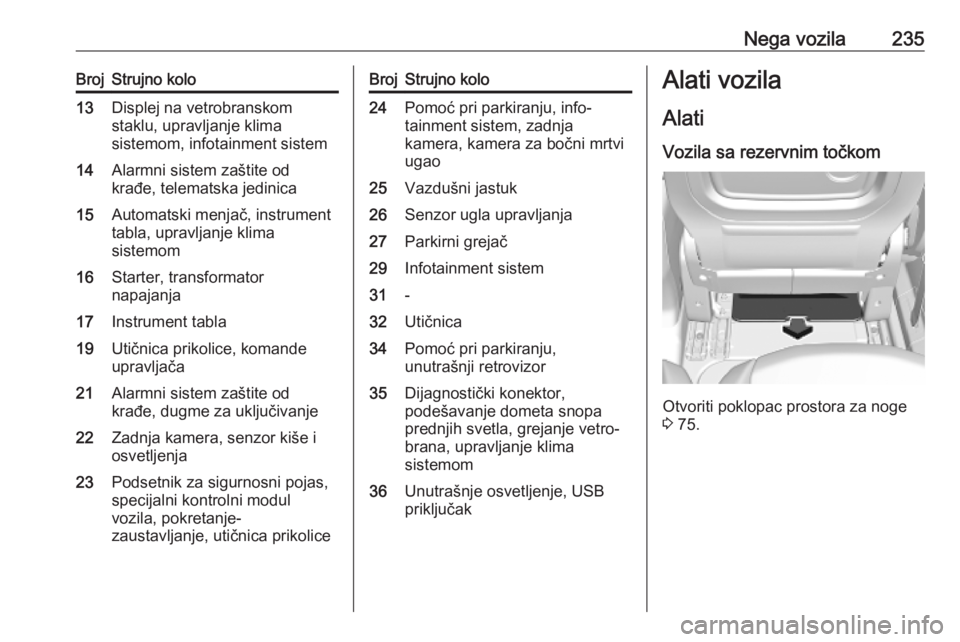

Nega vozila235BrojStrujno kolo13Displej na vetrobranskom
staklu, upravljanje klima
sistemom, infotainment sistem14Alarmni sistem zaštite od
krađe, telematska jedinica15Automatski menjač, instrument
tabla, upravljanje klima
sistemom16Starter, transformator
napajanja17Instrument tabla19Utičnica prikolice, komande
upravljača21Alarmni sistem zaštite od
krađe, dugme za uključivanje22Zadnja kamera, senzor kiše i
osvetljenja23Podsetnik za sigurnosni pojas,
specijalni kontrolni modul
vozila, pokretanje-
zaustavljanje, utičnica prikoliceBrojStrujno kolo24Pomoć pri parkiranju, info‐
tainment sistem, zadnja
kamera, kamera za bočni mrtvi
ugao25Vazdušni jastuk26Senzor ugla upravljanja27Parkirni grejač29Infotainment sistem31-32Utičnica34Pomoć pri parkiranju,
unutrašnji retrovizor35Dijagnostički konektor,
podešavanje dometa snopa
prednjih svetla, grejanje vetro‐
brana, upravljanje klima
sistemom36Unutrašnje osvetljenje, USB
priključakAlati vozila
Alati Vozila sa rezervnim točkom
Otvoriti poklopac prostora za noge
3 75.

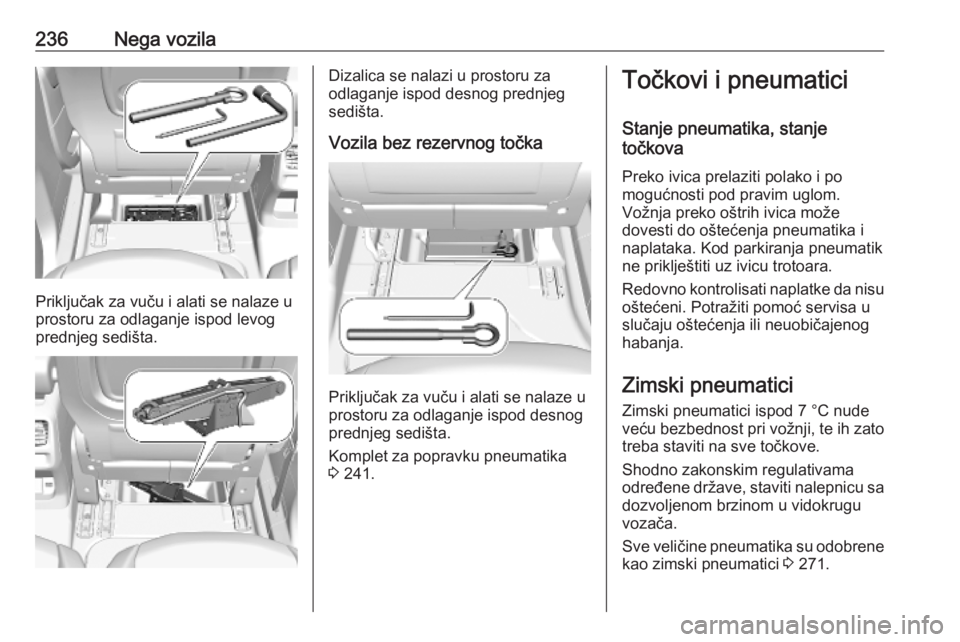

236Nega vozila
Priključak za vuču i alati se nalaze u
prostoru za odlaganje ispod levog
prednjeg sedišta.
Dizalica se nalazi u prostoru za
odlaganje ispod desnog prednjeg
sedišta.
Vozila bez rezervnog točka
Priključak za vuču i alati se nalaze u
prostoru za odlaganje ispod desnog prednjeg sedišta.
Komplet za popravku pneumatika
3 241.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici ispod 7 °C nude veću bezbednost pri vožnji, te ih zato
treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa dozvoljenom brzinom u vidokrugu
vozača.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 271.

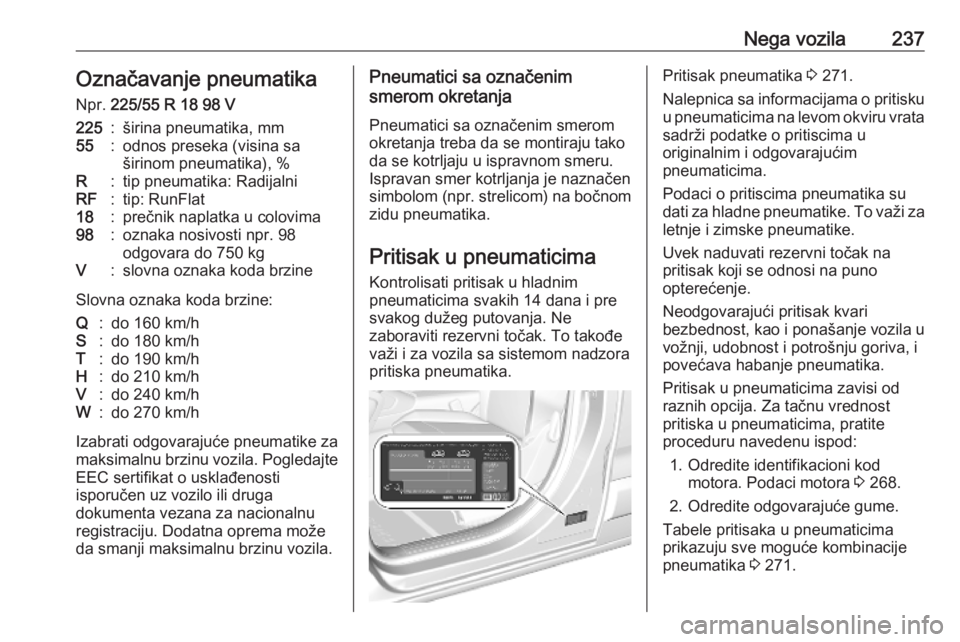

Nega vozila237Označavanje pneumatika
Npr. 225/55 R 18 98 V225:širina pneumatika, mm55:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat18:prečnik naplatka u colovima98:oznaka nosivosti npr. 98
odgovara do 750 kgV:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila. Pogledajte EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju. Dodatna oprema može
da smanji maksimalnu brzinu vozila.
Pneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja treba da se montiraju tako
da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom
zidu pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.Pritisak pneumatika 3 271.
Nalepnica sa informacijama o pritisku u pneumaticima na levom okviru vrata
sadrži podatke o pritiscima u
originalnim i odgovarajućim
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 268.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 271.

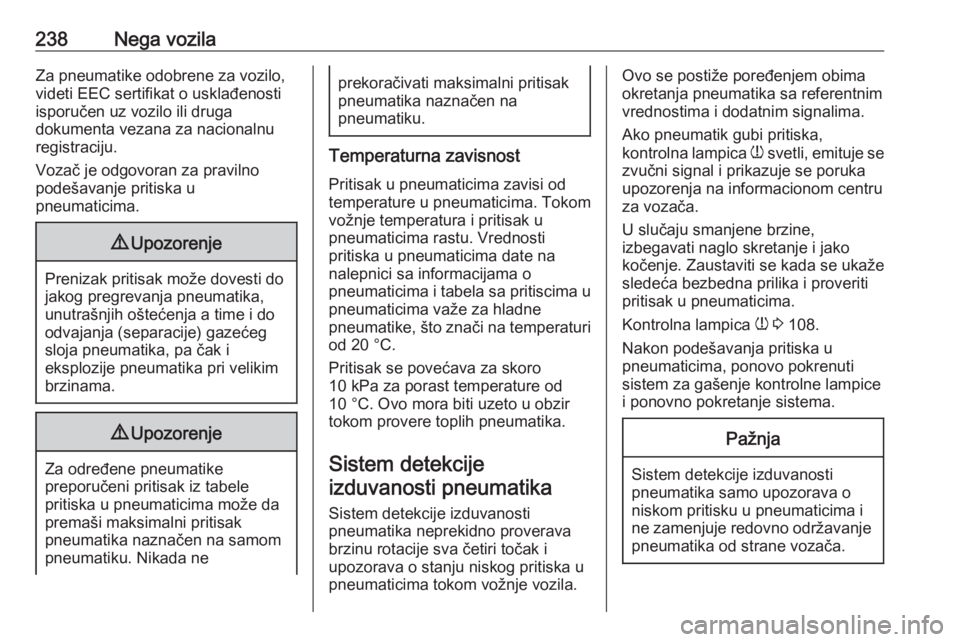

238Nega vozilaZa pneumatike odobrene za vozilo,videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da
premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Sistem detekcije izduvanosti pneumatika
Sistem detekcije izduvanosti
pneumatika neprekidno proverava
brzinu rotacije sva četiri točak i
upozorava o stanju niskog pritiska u
pneumaticima tokom vožnje vozila.
Ovo se postiže poređenjem obima
okretanja pneumatika sa referentnim
vrednostima i dodatnim signalima.
Ako pneumatik gubi pritiska,
kontrolna lampica w svetli, emituje se
zvučni signal i prikazuje se poruka
upozorenja na informacionom centru za vozača.
U slučaju smanjene brzine,
izbegavati naglo skretanje i jako
kočenje. Zaustaviti se kada se ukaže
sledeća bezbedna prilika i proveriti
pritisak u pneumaticima.
Kontrolna lampica w 3 108.
Nakon podešavanja pritiska u
pneumaticima, ponovo pokrenuti
sistem za gašenje kontrolne lampice
i ponovno pokretanje sistema.Pažnja
Sistem detekcije izduvanosti
pneumatika samo upozorava o niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje
pneumatika od strane vozača.
