2019.75 OPEL COMBO E Uputstvo za upotrebu (in Serbian)

Prostor za odlaganje79Zadnja razdelna policaNe stavljati nikakve preteške i oštre
predmete na zadnju razdelnu policu.
Maksimalna dozvoljena nosivost je
25 kg. Kod velikih komada prtljaga,
postaviti sigurnosnu mrežu iza
zadnjih sedišta 3 82.
Postavljanje zadnje razdelne
police
Zadnja razdelna polica može da se
postavi u dva položaja.
Montirati razdelnu policu aktivirajući
držače sa obe strane.
Podizanje zadnje razdelne police
Zadnja razdelna polica može da se
preklopi nagore sa zadnje strane,
omogućavajući veću fleksibilnost u
prtljažnom prostoru.
Odlaganje u prtljažni prostor
Preklopljeni poklopac postaviti u
uspravan položaj iza naslona zadnjih
sedišta.

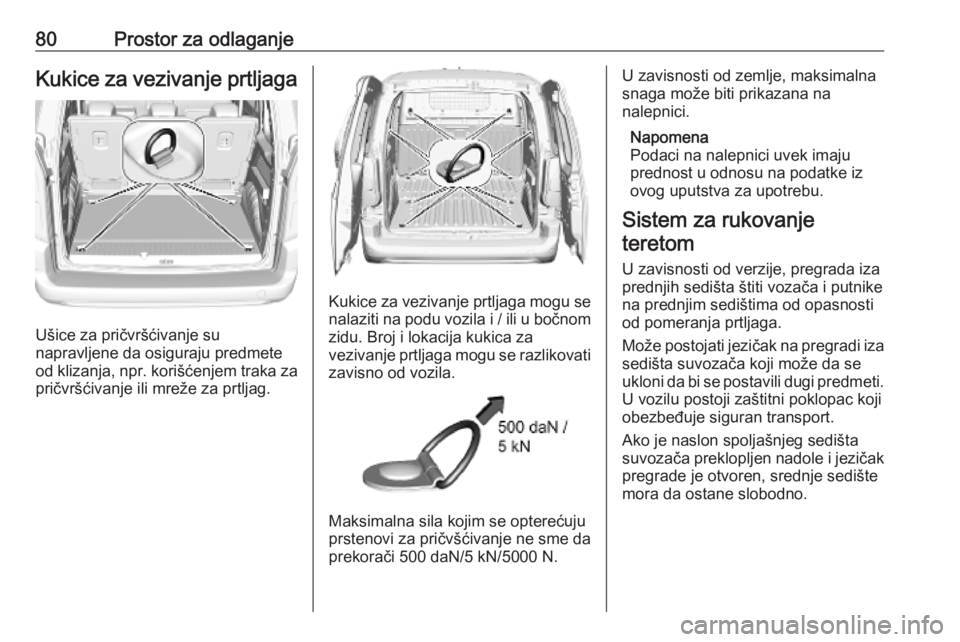

80Prostor za odlaganjeKukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Kukice za vezivanje prtljaga mogu se
nalaziti na podu vozila i / ili u bočnom
zidu. Broj i lokacija kukica za
vezivanje prtljaga mogu se razlikovati zavisno od vozila.
Maksimalna sila kojim se opterećuju
prstenovi za pričvšćivanje ne sme da
prekorači 500 daN/5 kN/5000 N.
U zavisnosti od zemlje, maksimalna
snaga može biti prikazana na
nalepnici.
Napomena
Podaci na nalepnici uvek imaju
prednost u odnosu na podatke iz
ovog uputstva za upotrebu.
Sistem za rukovanje teretom
U zavisnosti od verzije, pregrada iza
prednjih sedišta štiti vozača i putnike
na prednjim sedištima od opasnosti
od pomeranja prtljaga.
Može postojati jezičak na pregradi iza
sedišta suvozača koji može da se
ukloni da bi se postavili dugi predmeti. U vozilu postoji zaštitni poklopac kojiobezbeđuje siguran transport.
Ako je naslon spoljašnjeg sedišta suvozača preklopljen nadole i jezičak
pregrade je otvoren, srednje sedište
mora da ostane slobodno.

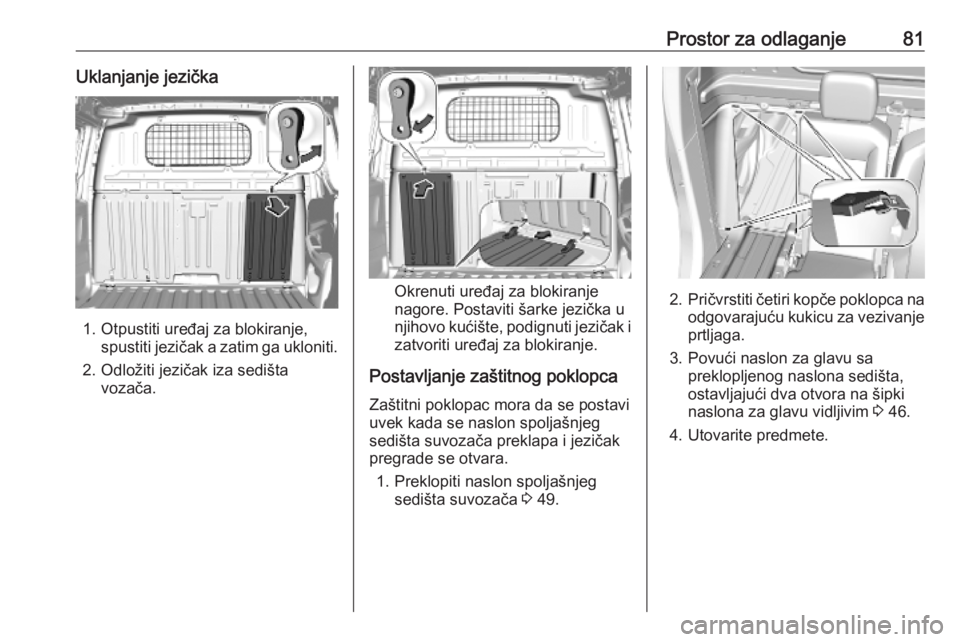

Prostor za odlaganje81Uklanjanje jezička
1. Otpustiti uređaj za blokiranje,spustiti jezičak a zatim ga ukloniti.
2. Odložiti jezičak iza sedišta vozača.
Okrenuti uređaj za blokiranje
nagore. Postaviti šarke jezička u
njihovo kućište, podignuti jezičak i
zatvoriti uređaj za blokiranje.
Postavljanje zaštitnog poklopca Zaštitni poklopac mora da se postaviuvek kada se naslon spoljašnjeg
sedišta suvozača preklapa i jezičak
pregrade se otvara.
1. Preklopiti naslon spoljašnjeg sedišta suvozača 3 49.2. Pričvrstiti četiri kopče poklopca na
odgovarajuću kukicu za vezivanje
prtljaga.
3. Povući naslon za glavu sa preklopljenog naslona sedišta,
ostavljajući dva otvora na šipki
naslona za glavu vidljivim 3 46.
4. Utovarite predmete.

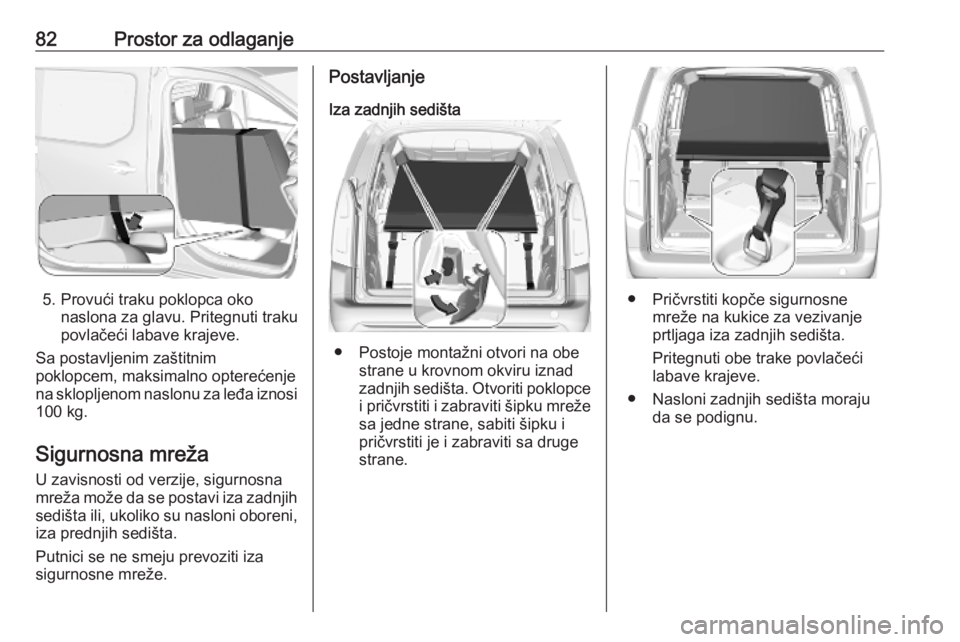

82Prostor za odlaganje
5. Provući traku poklopca okonaslona za glavu. Pritegnuti traku
povlačeći labave krajeve.
Sa postavljenim zaštitnim
poklopcem, maksimalno opterećenje
na sklopljenom naslonu za leđa iznosi
100 kg.
Sigurnosna mreža
U zavisnosti od verzije, sigurnosna
mreža može da se postavi iza zadnjih sedišta ili, ukoliko su nasloni oboreni, iza prednjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Postoje montažni otvori na obe strane u krovnom okviru iznad
zadnjih sedišta. Otvoriti poklopce
i pričvrstiti i zabraviti šipku mreže
sa jedne strane, sabiti šipku i
pričvrstiti je i zabraviti sa druge
strane.
● Pričvrstiti kopče sigurnosne mreže na kukice za vezivanjeprtljaga iza zadnjih sedišta.
Pritegnuti obe trake povlačeći
labave krajeve.
● Nasloni zadnjih sedišta moraju da se podignu.

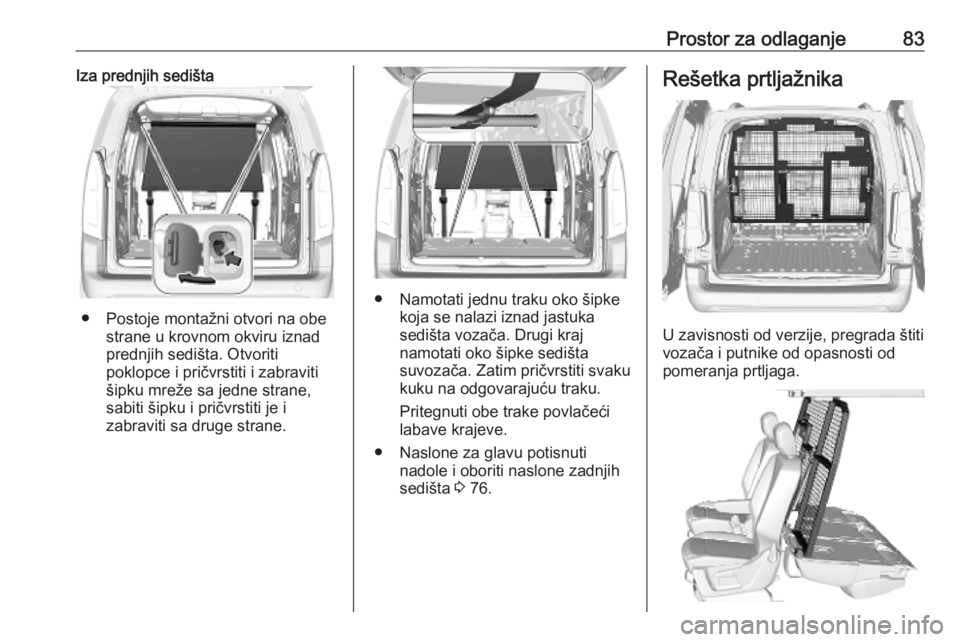

Prostor za odlaganje83Iza prednjih sedišta
● Postoje montažni otvori na obestrane u krovnom okviru iznad
prednjih sedišta. Otvoriti
poklopce i pričvrstiti i zabraviti
šipku mreže sa jedne strane,
sabiti šipku i pričvrstiti je i
zabraviti sa druge strane.
● Namotati jednu traku oko šipke koja se nalazi iznad jastuka
sedišta vozača. Drugi kraj
namotati oko šipke sedišta
suvozača. Zatim pričvrstiti svaku
kuku na odgovarajuću traku.
Pritegnuti obe trake povlačeći
labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 76.
Rešetka prtljažnika
U zavisnosti od verzije, pregrada štiti
vozača i putnike od opasnosti od
pomeranja prtljaga.

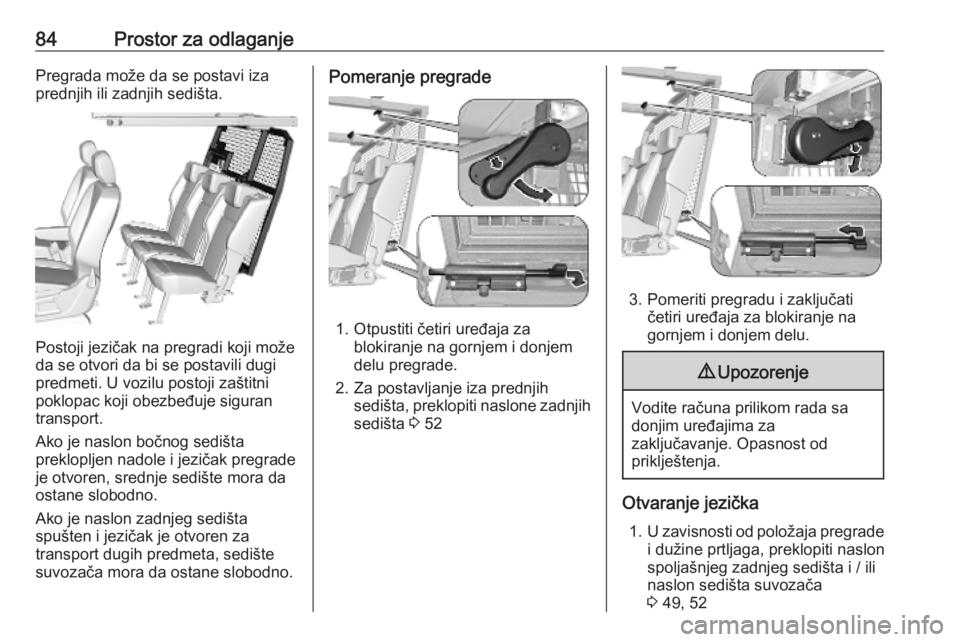

84Prostor za odlaganjePregrada može da se postavi iza
prednjih ili zadnjih sedišta.
Postoji jezičak na pregradi koji može
da se otvori da bi se postavili dugi predmeti. U vozilu postoji zaštitni
poklopac koji obezbeđuje siguran
transport.
Ako je naslon bočnog sedišta
preklopljen nadole i jezičak pregrade
je otvoren, srednje sedište mora da
ostane slobodno.
Ako je naslon zadnjeg sedišta
spušten i jezičak je otvoren za
transport dugih predmeta, sedište
suvozača mora da ostane slobodno.
Pomeranje pregrade
1. Otpustiti četiri uređaja za blokiranje na gornjem i donjem
delu pregrade.
2. Za postavljanje iza prednjih sedišta, preklopiti naslone zadnjih
sedišta 3 52
3. Pomeriti pregradu i zaključati
četiri uređaja za blokiranje na
gornjem i donjem delu.
9 Upozorenje
Vodite računa prilikom rada sa
donjim uređajima za
zaključavanje. Opasnost od
priklještenja.
Otvaranje jezička
1. U zavisnosti od položaja pregrade
i dužine prtljaga, preklopiti naslon
spoljašnjeg zadnjeg sedišta i / ili
naslon sedišta suvozača
3 49, 52

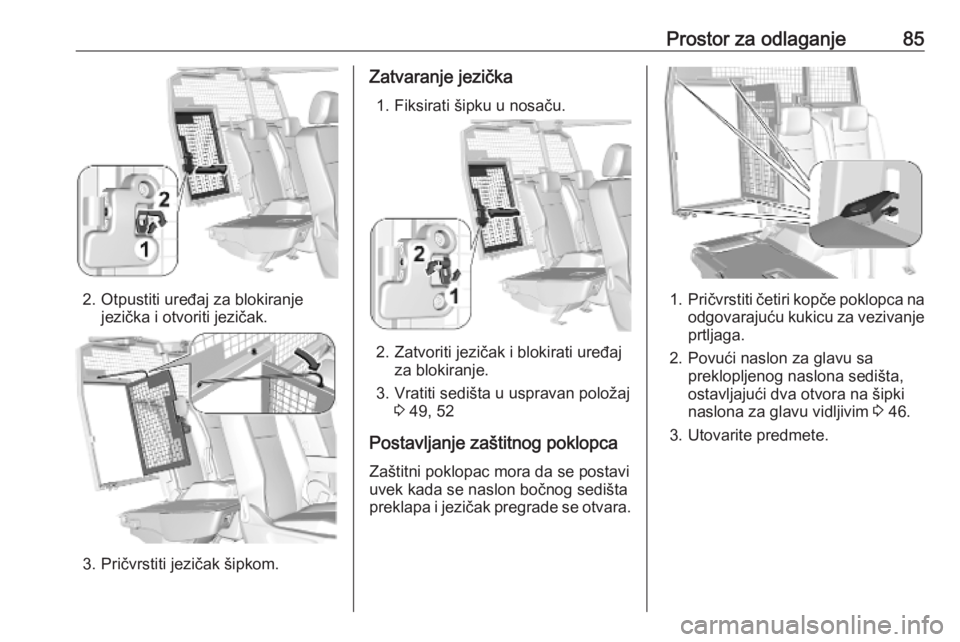

Prostor za odlaganje85
2. Otpustiti uređaj za blokiranjejezička i otvoriti jezičak.
3. Pričvrstiti jezičak šipkom.
Zatvaranje jezička
1. Fiksirati šipku u nosaču.
2. Zatvoriti jezičak i blokirati uređaj za blokiranje.
3. Vratiti sedišta u uspravan položaj 3 49, 52
Postavljanje zaštitnog poklopca Zaštitni poklopac mora da se postaviuvek kada se naslon bočnog sedišta
preklapa i jezičak pregrade se otvara.
1. Pričvrstiti četiri kopče poklopca na
odgovarajuću kukicu za vezivanje
prtljaga.
2. Povući naslon za glavu sa preklopljenog naslona sedišta,
ostavljajući dva otvora na šipki
naslona za glavu vidljivim 3 46.
3. Utovarite predmete.

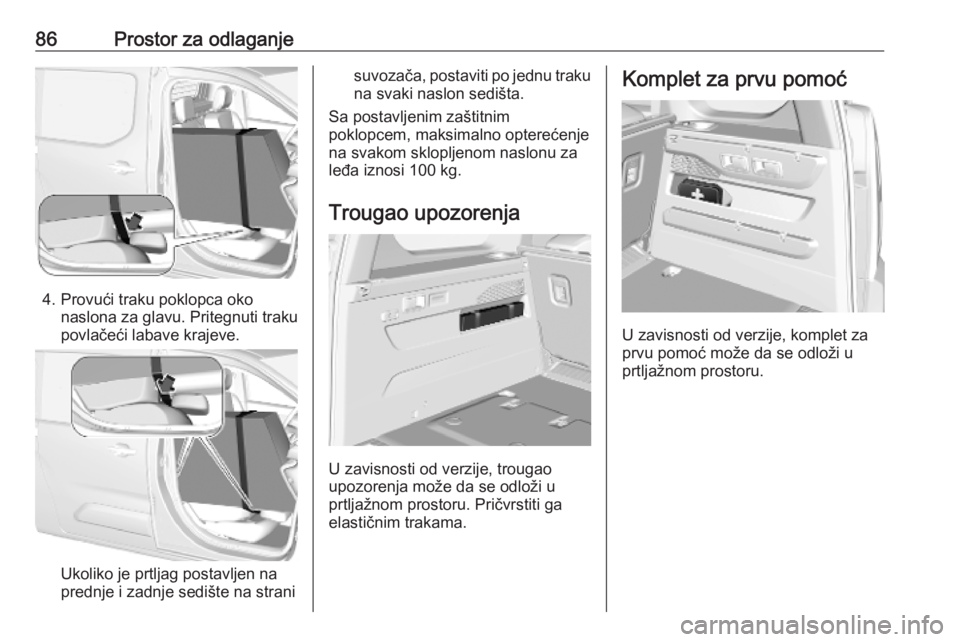

86Prostor za odlaganje
4. Provući traku poklopca okonaslona za glavu. Pritegnuti traku
povlačeći labave krajeve.
Ukoliko je prtljag postavljen na
prednje i zadnje sedište na strani
suvozača, postaviti po jednu traku
na svaki naslon sedišta.
Sa postavljenim zaštitnim
poklopcem, maksimalno opterećenje na svakom sklopljenom naslonu za
leđa iznosi 100 kg.
Trougao upozorenja
U zavisnosti od verzije, trougao
upozorenja može da se odloži u
prtljažnom prostoru. Pričvrstiti ga
elastičnim trakama.
Komplet za prvu pomoć
U zavisnosti od verzije, komplet za
prvu pomoć može da se odloži u
prtljažnom prostoru.
