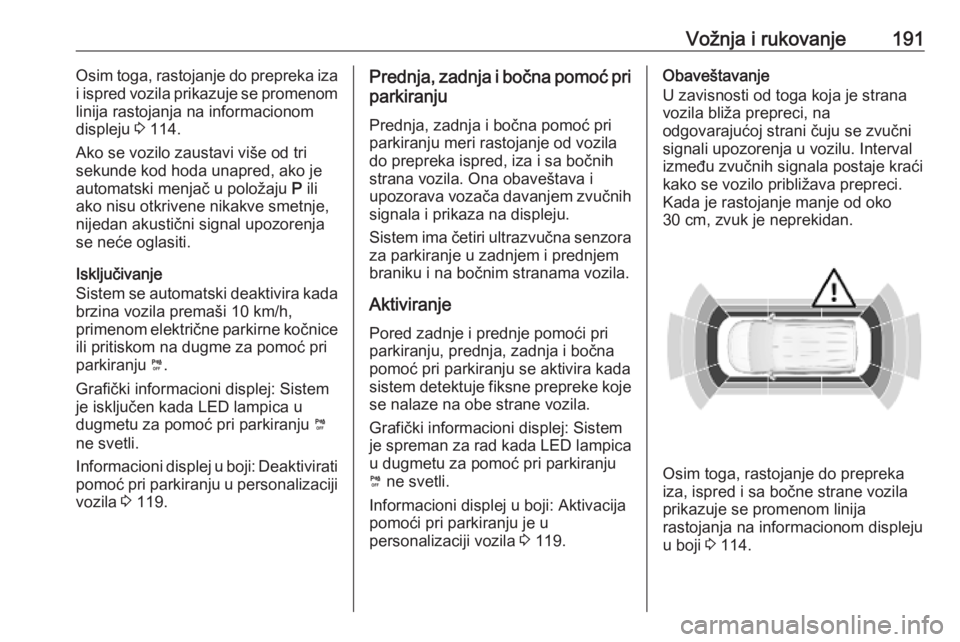

Vožnja i rukovanje191Osim toga, rastojanje do prepreka iza
i ispred vozila prikazuje se promenom linija rastojanja na informacionom
displeju 3 114.
Ako se vozilo zaustavi više od tri sekunde kod hoda unapred, ako jeautomatski menjač u položaju P ili
ako nisu otkrivene nikakve smetnje,
nijedan akustični signal upozorenja
se neće oglasiti.
Isključivanje
Sistem se automatski deaktivira kada
brzina vozila premaši 10 km/h,
primenom električne parkirne kočnice ili pritiskom na dugme za pomoć pri
parkiranju ¼.
Grafički informacioni displej: Sistem je isključen kada LED lampica u
dugmetu za pomoć pri parkiranju ¼
ne svetli.
Informacioni displej u boji: Deaktivirati
pomoć pri parkiranju u personalizaciji vozila 3 119.Prednja, zadnja i bočna pomoć pri
parkiranju
Prednja, zadnja i bočna pomoć pri
parkiranju meri rastojanje od vozila
do prepreka ispred, iza i sa bočnih
strana vozila. Ona obaveštava i
upozorava vozača davanjem zvučnih
signala i prikaza na displeju.
Sistem ima četiri ultrazvučna senzora za parkiranje u zadnjem i prednjem
braniku i na bočnim stranama vozila.
Aktiviranje
Pored zadnje i prednje pomoći pri
parkiranju, prednja, zadnja i bočna
pomoć pri parkiranju se aktivira kada
sistem detektuje fiksne prepreke koje se nalaze na obe strane vozila.
Grafički informacioni displej: Sistem
je spreman za rad kada LED lampica
u dugmetu za pomoć pri parkiranju
¼ ne svetli.
Informacioni displej u boji: Aktivacija
pomoći pri parkiranju je u
personalizaciji vozila 3 119.Obaveštavanje
U zavisnosti od toga koja je strana vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni
signali upozorenja u vozilu. Interval
između zvučnih signala postaje kraći
kako se vozilo približava prepreci.
Kada je rastojanje manje od oko
30 cm, zvuk je neprekidan.
Osim toga, rastojanje do prepreka
iza, ispred i sa bočne strane vozila
prikazuje se promenom linija
rastojanja na informacionom displeju
u boji 3 114.

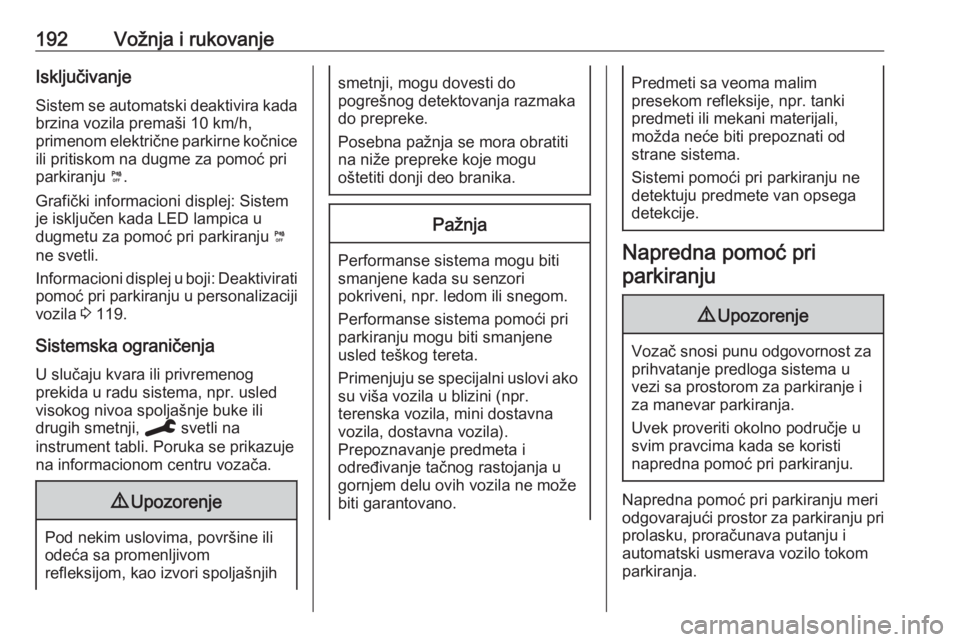

192Vožnja i rukovanjeIsključivanje
Sistem se automatski deaktivira kada brzina vozila premaši 10 km/h,
primenom električne parkirne kočnice
ili pritiskom na dugme za pomoć pri
parkiranju ¼.
Grafički informacioni displej: Sistem
je isključen kada LED lampica u
dugmetu za pomoć pri parkiranju ¼
ne svetli.
Informacioni displej u boji: Deaktivirati pomoć pri parkiranju u personalizaciji
vozila 3 119.
Sistemska ograničenja
U slučaju kvara ili privremenog
prekida u radu sistema, npr. usled
visokog nivoa spoljašnje buke ili
drugih smetnji, C svetli na
instrument tabli. Poruka se prikazuje
na informacionom centru vozača.9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napredna pomoć pri
parkiranju
9 Upozorenje
Vozač snosi punu odgovornost za
prihvatanje predloga sistema u
vezi sa prostorom za parkiranje i
za manevar parkiranja.
Uvek proveriti okolno područje u
svim pravcima kada se koristi
napredna pomoć pri parkiranju.
Napredna pomoć pri parkiranju meri
odgovarajući prostor za parkiranju pri
prolasku, proračunava putanju i
automatski usmerava vozilo tokom parkiranja.

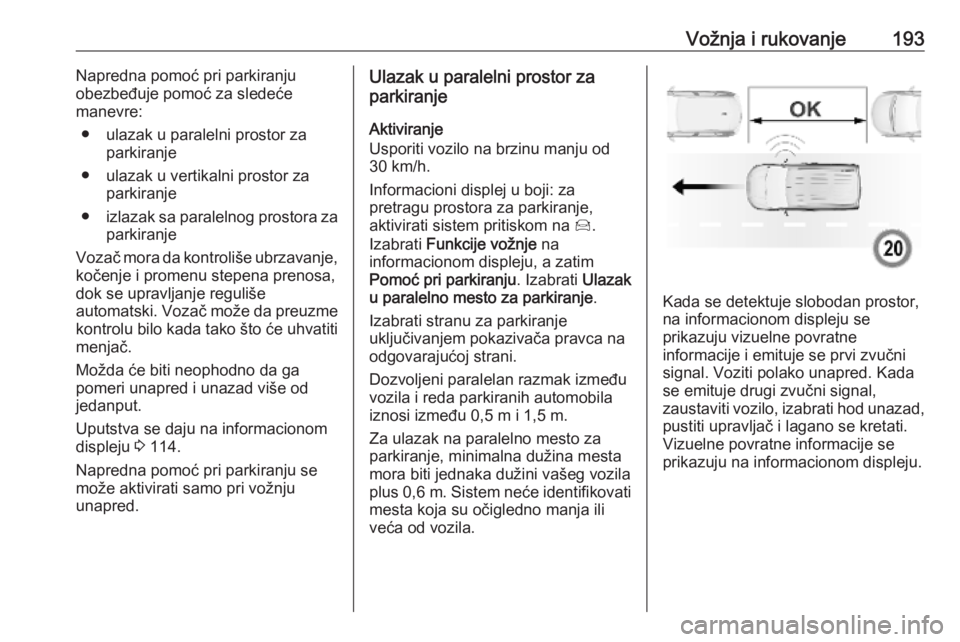

Vožnja i rukovanje193Napredna pomoć pri parkiranju
obezbeđuje pomoć za sledeće
manevre:
● ulazak u paralelni prostor za parkiranje
● ulazak u vertikalni prostor za parkiranje
● izlazak sa paralelnog prostora za
parkiranje
Vozač mora da kontroliše ubrzavanje,
kočenje i promenu stepena prenosa,
dok se upravljanje reguliše
automatski. Vozač može da preuzme
kontrolu bilo kada tako što će uhvatiti
menjač.
Možda će biti neophodno da ga
pomeri unapred i unazad više od
jedanput.
Uputstva se daju na informacionom displeju 3 114.
Napredna pomoć pri parkiranju se
može aktivirati samo pri vožnju
unapred.Ulazak u paralelni prostor za
parkiranje
Aktiviranje
Usporiti vozilo na brzinu manju od
30 km/h.
Informacioni displej u boji: za
pretragu prostora za parkiranje,
aktivirati sistem pritiskom na Í.
Izabrati Funkcije vožnje na
informacionom displeju, a zatim
Pomoć pri parkiranju . Izabrati Ulazak
u paralelno mesto za parkiranje .
Izabrati stranu za parkiranje
uključivanjem pokazivača pravca na
odgovarajućoj strani.
Dozvoljeni paralelan razmak između
vozila i reda parkiranih automobila iznosi između 0,5 m i 1,5 m.
Za ulazak na paralelno mesto za
parkiranje, minimalna dužina mesta
mora biti jednaka dužini vašeg vozila
plus 0,6 m . Sistem neće identifikovati
mesta koja su očigledno manja ili
veća od vozila.
Kada se detektuje slobodan prostor,
na informacionom displeju se
prikazuju vizuelne povratne
informacije i emituje se prvi zvučni
signal. Voziti polako unapred. Kada
se emituje drugi zvučni signal,
zaustaviti vozilo, izabrati hod unazad,
pustiti upravljač i lagano se kretati.
Vizuelne povratne informacije se
prikazuju na informacionom displeju.

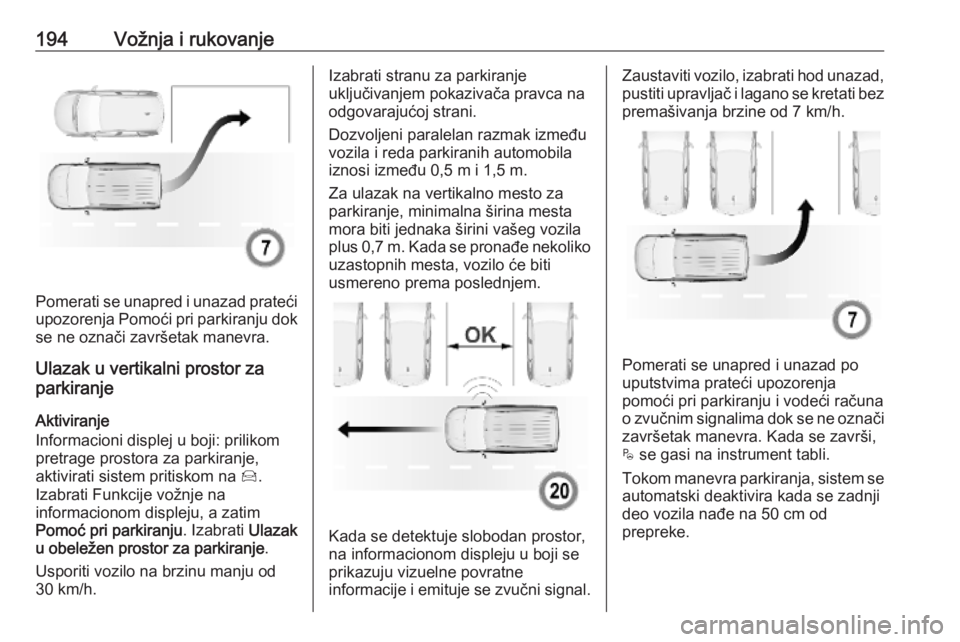

194Vožnja i rukovanje
Pomerati se unapred i unazad prateći
upozorenja Pomoći pri parkiranju dok se ne označi završetak manevra.
Ulazak u vertikalni prostor za
parkiranje
Aktiviranje
Informacioni displej u boji: prilikom
pretrage prostora za parkiranje,
aktivirati sistem pritiskom na Í.
Izabrati Funkcije vožnje na
informacionom displeju, a zatim
Pomoć pri parkiranju . Izabrati Ulazak
u obeležen prostor za parkiranje .
Usporiti vozilo na brzinu manju od
30 km/h.
Izabrati stranu za parkiranje
uključivanjem pokazivača pravca na
odgovarajućoj strani.
Dozvoljeni paralelan razmak između
vozila i reda parkiranih automobila
iznosi između 0,5 m i 1,5 m.
Za ulazak na vertikalno mesto za
parkiranje, minimalna širina mesta
mora biti jednaka širini vašeg vozila
plus 0,7 m. Kada se pronađe nekoliko uzastopnih mesta, vozilo će biti
usmereno prema poslednjem.
Kada se detektuje slobodan prostor,
na informacionom displeju u boji se
prikazuju vizuelne povratne
informacije i emituje se zvučni signal.
Zaustaviti vozilo, izabrati hod unazad, pustiti upravljač i lagano se kretati bez
premašivanja brzine od 7 km/h.
Pomerati se unapred i unazad po
uputstvima prateći upozorenja
pomoći pri parkiranju i vodeći računa
o zvučnim signalima dok se ne označi
završetak manevra. Kada se završi,
$ se gasi na instrument tabli.
Tokom manevra parkiranja, sistem se automatski deaktivira kada se zadnji
deo vozila nađe na 50 cm od
prepreke.

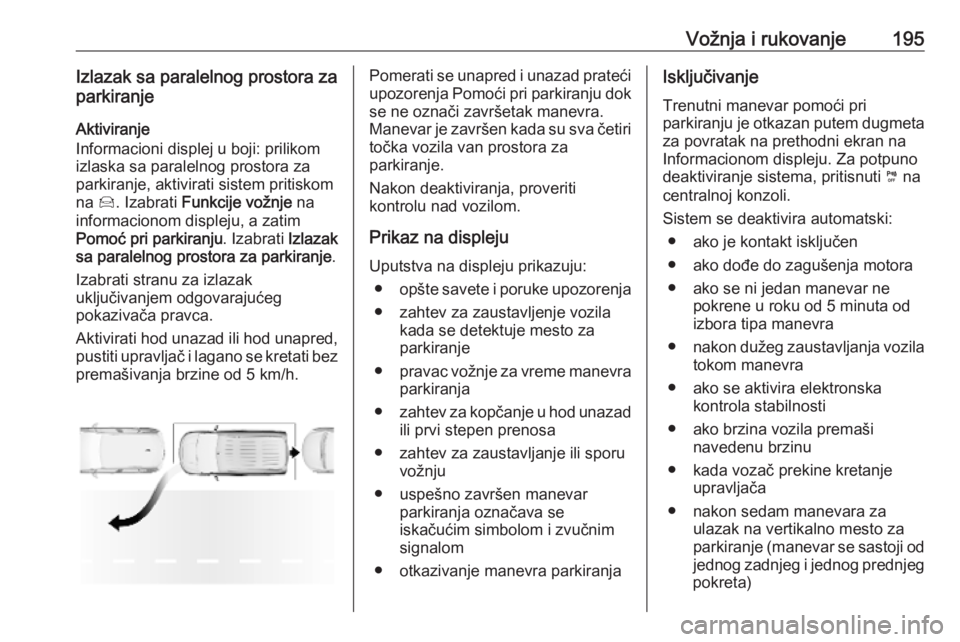

Vožnja i rukovanje195Izlazak sa paralelnog prostora za
parkiranje
Aktiviranje
Informacioni displej u boji: prilikom
izlaska sa paralelnog prostora za
parkiranje, aktivirati sistem pritiskom
na Í. Izabrati Funkcije vožnje na
informacionom displeju, a zatim
Pomoć pri parkiranju . Izabrati Izlazak
sa paralelnog prostora za parkiranje .
Izabrati stranu za izlazak
uključivanjem odgovarajućeg
pokazivača pravca.
Aktivirati hod unazad ili hod unapred,
pustiti upravljač i lagano se kretati bez
premašivanja brzine od 5 km/h.Pomerati se unapred i unazad prateći
upozorenja Pomoći pri parkiranju dok se ne označi završetak manevra.
Manevar je završen kada su sva četiri točka vozila van prostora za
parkiranje.
Nakon deaktiviranja, proveriti
kontrolu nad vozilom.
Prikaz na displeju Uputstva na displeju prikazuju: ● opšte savete i poruke upozorenja
● zahtev za zaustavljenje vozila kada se detektuje mesto za
parkiranje
● pravac vožnje za vreme manevra
parkiranja
● zahtev za kopčanje u hod unazad
ili prvi stepen prenosa
● zahtev za zaustavljanje ili sporu vožnju
● uspešno završen manevar parkiranja označava se
iskačućim simbolom i zvučnim
signalom
● otkazivanje manevra parkiranjaIsključivanje
Trenutni manevar pomoći pri
parkiranju je otkazan putem dugmeta
za povratak na prethodni ekran na
Informacionom displeju. Za potpuno
deaktiviranje sistema, pritisnuti ¼ na
centralnoj konzoli.
Sistem se deaktivira automatski: ● ako je kontakt isključen
● ako dođe do zagušenja motora ● ako se ni jedan manevar ne pokrene u roku od 5 minuta od
izbora tipa manevra
● nakon dužeg zaustavljanja vozila
tokom manevra
● ako se aktivira elektronska kontrola stabilnosti
● ako brzina vozila premaši navedenu brzinu
● kada vozač prekine kretanje upravljača
● nakon sedam manevara za ulazak na vertikalno mesto za
parkiranje (manevar se sastoji od jednog zadnjeg i jednog prednjeg
pokreta)

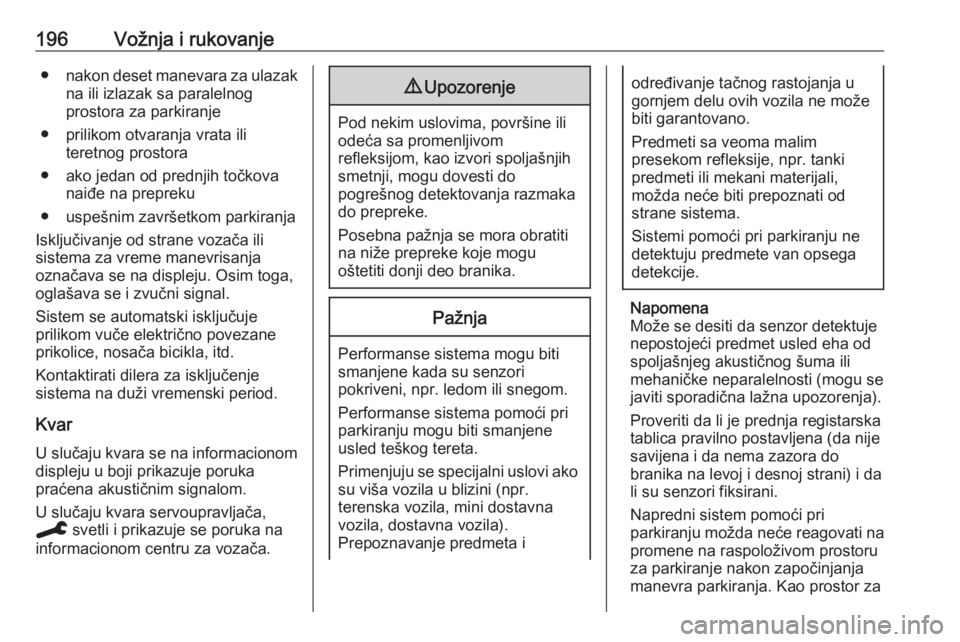

196Vožnja i rukovanje●nakon deset manevara za ulazak
na ili izlazak sa paralelnog
prostora za parkiranje
● prilikom otvaranja vrata ili teretnog prostora
● ako jedan od prednjih točkova naiđe na prepreku
● uspešnim završetkom parkiranja
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se na displeju. Osim toga,
oglašava se i zvučni signal.
Sistem se automatski isključuje
prilikom vuče električno povezane
prikolice, nosača bicikla, itd.
Kontaktirati dilera za isključenje
sistema na duži vremenski period.
Kvar
U slučaju kvara se na informacionom
displeju u boji prikazuje poruka
praćena akustičnim signalom.
U slučaju kvara servoupravljača, C svetli i prikazuje se poruka na
informacionom centru za vozača.9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Može se desiti da senzor detektuje
nepostojeći predmet usled eha od spoljašnjeg akustičnog šuma ili
mehaničke neparalelnosti (mogu se
javiti sporadična lažna upozorenja).
Proveriti da li je prednja registarska
tablica pravilno postavljena (da nije
savijena i da nema zazora do
branika na levoj i desnoj strani) i da
li su senzori fiksirani.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na raspoloživom prostoru
za parkiranje nakon započinjanja
manevra parkiranja. Kao prostor za

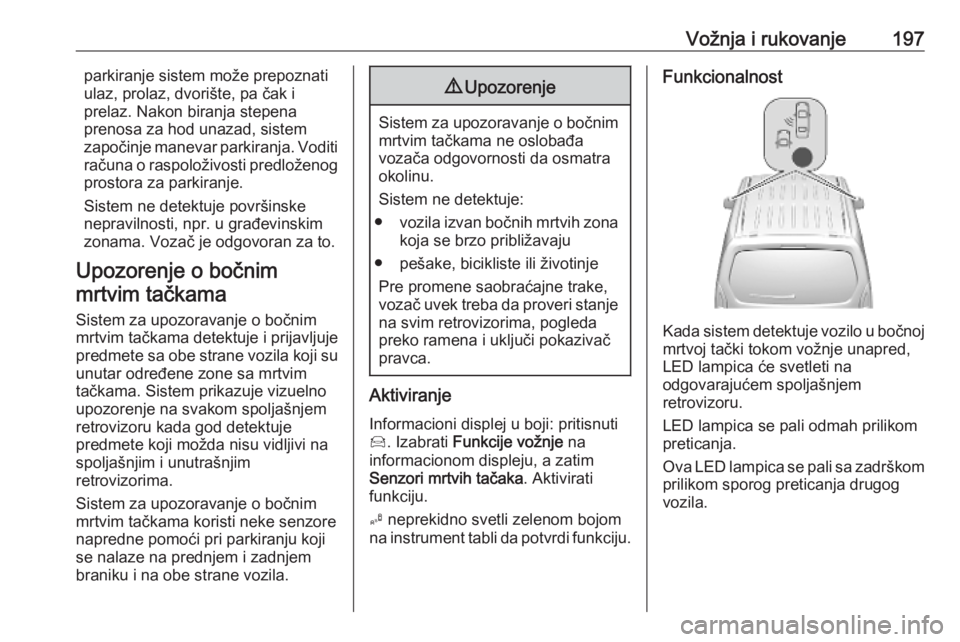

Vožnja i rukovanje197parkiranje sistem može prepoznati
ulaz, prolaz, dvorište, pa čak i
prelaz. Nakon biranja stepena
prenosa za hod unazad, sistem
započinje manevar parkiranja. Voditi
računa o raspoloživosti predloženog prostora za parkiranje.
Sistem ne detektuje površinske
nepravilnosti, npr. u građevinskim zonama. Vozač je odgovoran za to.
Upozorenje o bočnim mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno upozorenje na svakom spoljašnjem
retrovizoru kada god detektuje
predmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.
Sistem za upozoravanje o bočnim
mrtvim tačkama koristi neke senzore
napredne pomoći pri parkiranju koji
se nalaze na prednjem i zadnjem
braniku i na obe strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Aktiviranje
Informacioni displej u boji: pritisnuti
Í . Izabrati Funkcije vožnje na
informacionom displeju, a zatim
Senzori mrtvih tačaka . Aktivirati
funkciju.
B neprekidno svetli zelenom bojom
na instrument tabli da potvrdi funkciju.
Funkcionalnost
Kada sistem detektuje vozilo u bočnoj
mrtvoj tački tokom vožnje unapred,
LED lampica će svetleti na
odgovarajućem spoljašnjem
retrovizoru.
LED lampica se pali odmah prilikom preticanja.
Ova LED lampica se pali sa zadrškom prilikom sporog preticanja drugog
vozila.

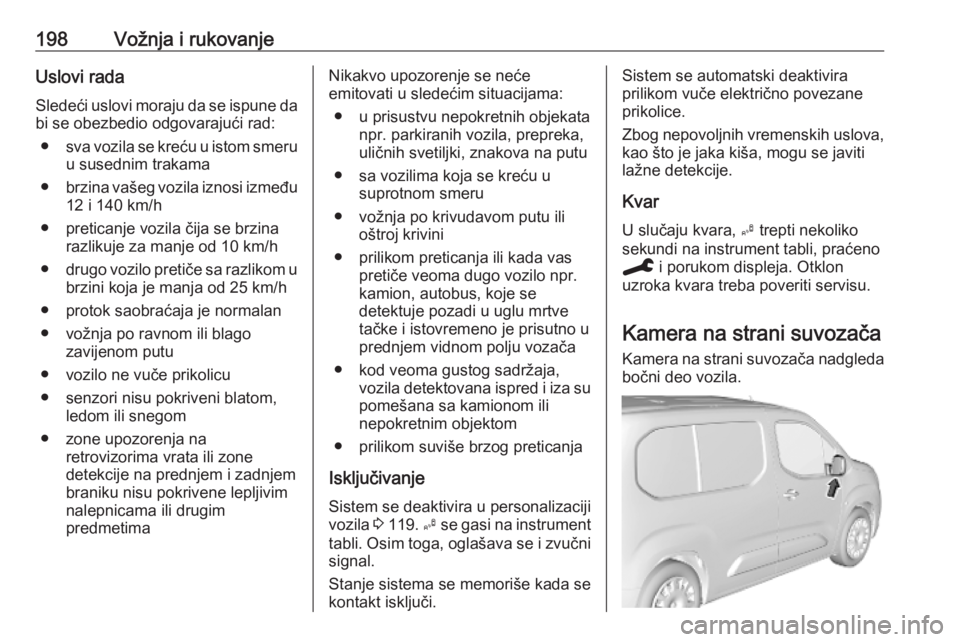

198Vožnja i rukovanjeUslovi rada
Sledeći uslovi moraju da se ispune da bi se obezbedio odgovarajući rad:
● sva vozila se kreću u istom smeru
u susednim trakama
● brzina vašeg vozila iznosi između
12 i 140 km/h
● preticanje vozila čija se brzina razlikuje za manje od 10 km/h
● drugo vozilo pretiče sa razlikom u
brzini koja je manja od 25 km/h
● protok saobraćaja je normalan
● vožnja po ravnom ili blago zavijenom putu
● vozilo ne vuče prikolicu
● senzori nisu pokriveni blatom, ledom ili snegom
● zone upozorenja na retrovizorima vrata ili zone
detekcije na prednjem i zadnjem
braniku nisu pokrivene lepljivim
nalepnicama ili drugim
predmetimaNikakvo upozorenje se neće
emitovati u sledećim situacijama:
● u prisustvu nepokretnih objekata npr. parkiranih vozila, prepreka,
uličnih svetiljki, znakova na putu
● sa vozilima koja se kreću u suprotnom smeru
● vožnja po krivudavom putu ili oštroj krivini
● prilikom preticanja ili kada vas pretiče veoma dugo vozilo npr.kamion, autobus, koje se
detektuje pozadi u uglu mrtve
tačke i istovremeno je prisutno u
prednjem vidnom polju vozača
● kod veoma gustog sadržaja, vozila detektovana ispred i iza supomešana sa kamionom ili
nepokretnim objektom
● prilikom suviše brzog preticanja
Isključivanje
Sistem se deaktivira u personalizaciji
vozila 3 119 . B se gasi na instrument
tabli. Osim toga, oglašava se i zvučni signal.
Stanje sistema se memoriše kada se
kontakt isključi.Sistem se automatski deaktivira
prilikom vuče električno povezane
prikolice.
Zbog nepovoljnih vremenskih uslova,
kao što je jaka kiša, mogu se javiti
lažne detekcije.
Kvar U slučaju kvara, B trepti nekoliko
sekundi na instrument tabli, praćeno C i porukom displeja. Otklon
uzroka kvara treba poveriti servisu.
Kamera na strani suvozača Kamera na strani suvozača nadgleda
bočni deo vozila.
