Φροντίδα οχήματος287

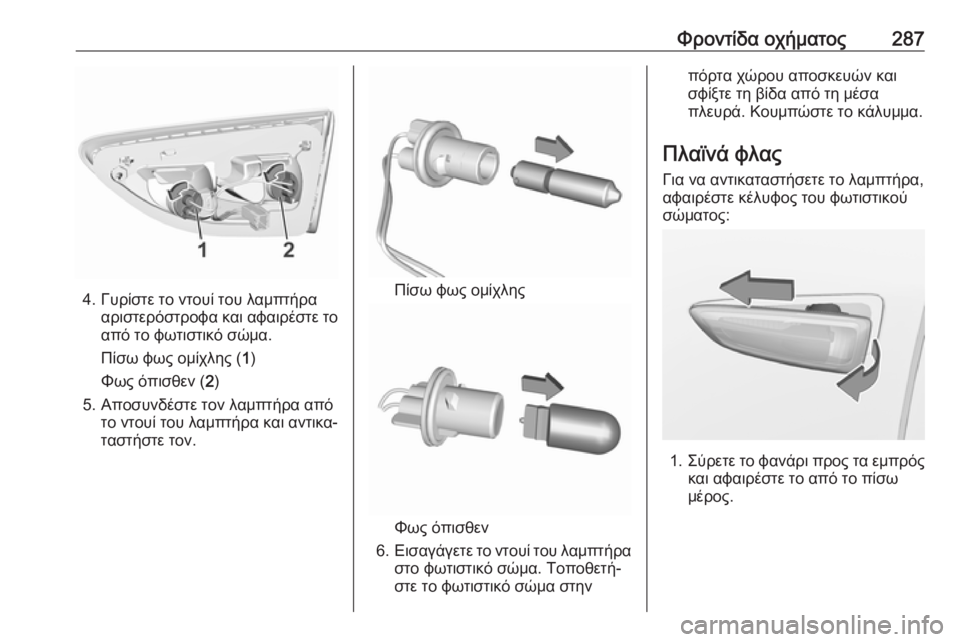

4. Γυρίστε το ντουί του λαμπτήρααριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο φωτιστικό σώμα. Τοποθετή‐
στε το φωτιστικό σώμα στην
πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.
Πλαϊνά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το φανάρι προς τα εμπρός
και αφαιρέστε το από το πίσω
μέρος.

288Φροντίδα οχήματος
2. Περιστρέψτε το ντουί τουλαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
Το φως της πινακίδας αριθμού κυκλο‐
φορίας έχει σχεδιαστεί ως LED και δεν μπορεί να αντικατασταθεί. Αν υπάρ‐
χουν ελαττωματικά LED, πρέπει να
αντικατασταθούν σε συνεργείο.
Πλαφονιέρες
Αναθέστε την αντικατάσταση των
παρακάτω λαμπτήρων σε συνεργείο:
● πλαφονιέρα, φώτα ανάγνωσης
● φως χώρου αποσκευών
● φωτισμός πίνακα οργάνωνΗλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν δύο ασφαλειο‐
θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα.Προσοχή
Μην τοποθετήσετε την καινούργια
ασφάλεια, αν πρώτα δεν αποκα‐
τασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.

Φροντίδα οχήματος289Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.

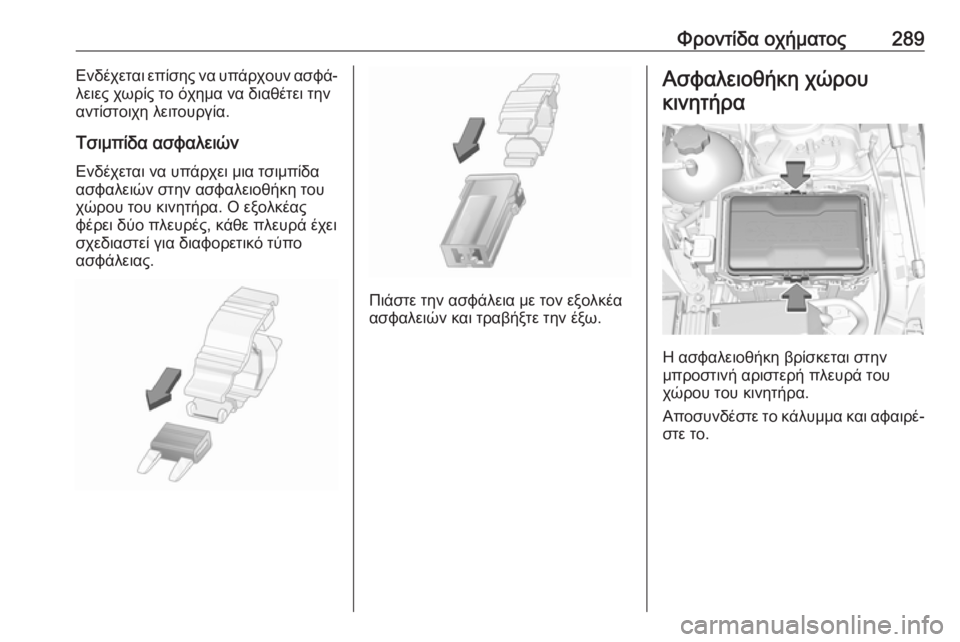

Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα. Ο εξολκέας
φέρει δύο πλευρές, κάθε πλευρά έχει
σχεδιαστεί για διαφορετικό τύπο
ασφάλειας.
Πιάστε την ασφάλεια με τον εξολκέα
ασφαλειών και τραβήξτε την έξω.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσυνδέστε το κάλυμμα και αφαιρέ‐
στε το.

290Φροντίδα οχήματοςΑρ.Κύκλωμα1–2–3ABS4–5–6Πόρτα χώρου αποσκευών7Πίσω φως ομίχλης / Μπροστινά
φώτα ομίχλης8Ηλεκτρονική μονάδα μνήμης9Θερμαινόμενο παρμπρίζ10Μηχανισμός στήριξης οσφυϊκής
χώρας11Μπαταρία DC / DC12Θερμαινόμενο πίσω παρμπρίζ13Θερμαινόμενος καθρέπτης14–15–16Μπροστινός υαλοκαθαριστήρας17Ηλεκτρικό κάθισμα, συνοδηγού18ΑλεξήλιοΑρ.Κύκλωμα19Ηλεκτρικό κάθισμα, οδηγού20–21Ηλιοροφή22Πίσω υαλοκαθαριστήρας / αερό‐ σακος23Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης24–25–26Μονάδα ελέγχου κιβωτίου ταχυ‐
τήτων27Ανάφλεξη / Πίνακας οργάνων28–29Κάμερα πίσω θέασης / Αερα‐
γωγός30Ενδεικτική λυχνία βλάβης /
Τρέιλερ31–32Κάμερα33Σύστημα θέρμανσης καθί‐
σματος μπροστά

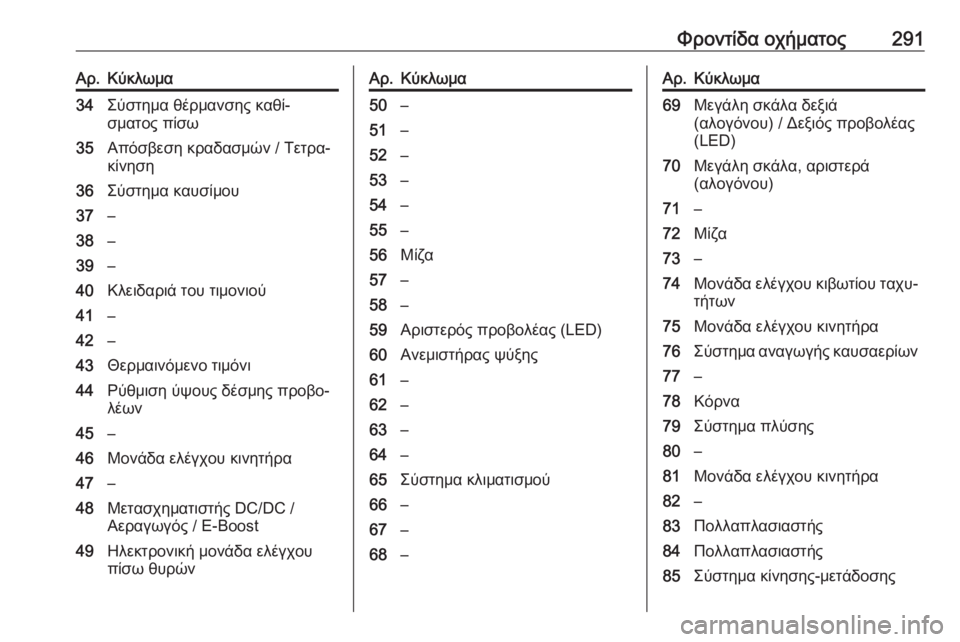

Φροντίδα οχήματος291Αρ.Κύκλωμα34Σύστημα θέρμανσης καθί‐
σματος πίσω35Απόσβεση κραδασμών / Τετρα‐
κίνηση36Σύστημα καυσίμου37–38–39–40Κλειδαριά του τιμονιού41–42–43Θερμαινόμενο τιμόνι44Ρύθμιση ύψους δέσμης προβο‐
λέων45–46Μονάδα ελέγχου κινητήρα47–48Μετασχηματιστής DC/DC /
Αεραγωγός / E-Boost49Ηλεκτρονική μονάδα ελέγχου
πίσω θυρώνΑρ.Κύκλωμα50–51–52–53–54–55–56Μίζα57–58–59Αριστερός προβολέας (LED)60Ανεμιστήρας ψύξης61–62–63–64–65Σύστημα κλιματισμού66–67–68–Αρ.Κύκλωμα69Μεγάλη σκάλα δεξιά
(αλογόνου) / Δεξιός προβολέας
(LED)70Μεγάλη σκάλα, αριστερά
(αλογόνου)71–72Μίζα73–74Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων75Μονάδα ελέγχου κινητήρα76Σύστημα αναγωγής καυσαερίων77–78Κόρνα79Σύστημα πλύσης80–81Μονάδα ελέγχου κινητήρα82–83Πολλαπλασιαστής84Πολλαπλασιαστής85Σύστημα κίνησης-μετάδοσης

292Φροντίδα οχήματοςΑρ.Κύκλωμα86–87Θέρμανση πετρελαίου88Ανεμοθώρακας89–90–91–92Ελεγχόμενη από τη θερμο‐
κρασία του κινητήρα αντλία93Σύστημα ηλεκτρονικού κλειδιού94–95Αντλία ψυκτικού96Θέρμανση πετρελαίου97–98–99Αντλία ψυκτικού
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να
προκληθεί βλάβη.

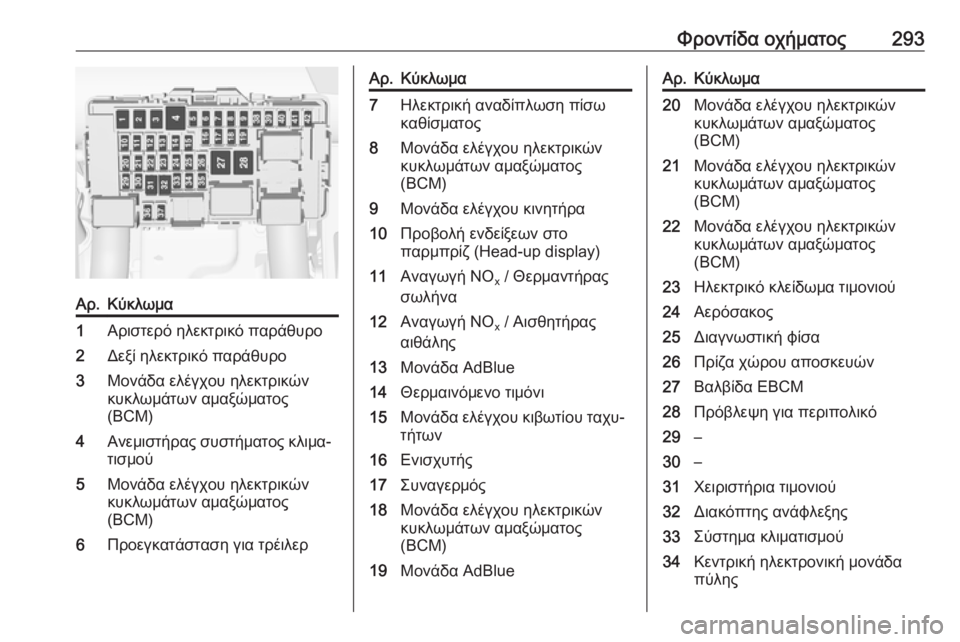

Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από ένα
κάλυμμα στο ταμπλό.
Αποσυνδέστε το κάλυμμα στο πλάι
και αφαιρέστε το.
Στα οχήματα που έχουν το τιμόνι
δεξιά, η ασφαλειοθήκη βρίσκεται
πίσω από ένα κάλυμμα, στο ντουλα‐
πάκι του συνοδηγού. Ανοίξτε το ντου‐ λαπάκι του συνοδηγού και αφαιρέστε
το κάλυμμα.

Φροντίδα οχήματος293Αρ.Κύκλωμα1Αριστερό ηλεκτρικό παράθυρο2Δεξί ηλεκτρικό παράθυρο3Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)4Ανεμιστήρας συστήματος κλιμα‐
τισμού5Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)6Προεγκατάσταση για τρέιλερΑρ.Κύκλωμα7Ηλεκτρική αναδίπλωση πίσω
καθίσματος8Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)9Μονάδα ελέγχου κινητήρα10Προβολή ενδείξεων στο
παρμπρίζ (Head-up display)11Αναγωγή NO x / Θερμαντήρας
σωλήνα12Αναγωγή NO x / Αισθητήρας
αιθάλης13Μονάδα AdBlue14Θερμαινόμενο τιμόνι15Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων16Ενισχυτής17Συναγερμός18Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)19Μονάδα AdBlueΑρ.Κύκλωμα20Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)21Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος
(BCM)22Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)23Ηλεκτρικό κλείδωμα τιμονιού24Αερόσακος25Διαγνωστική φίσα26Πρίζα χώρου αποσκευών27Βαλβίδα EBCM28Πρόβλεψη για περιπολικό29–30–31Χειριστήρια τιμονιού32Διακόπτης ανάφλεξης33Σύστημα κλιματισμού34Κεντρική ηλεκτρονική μονάδα
πύλης

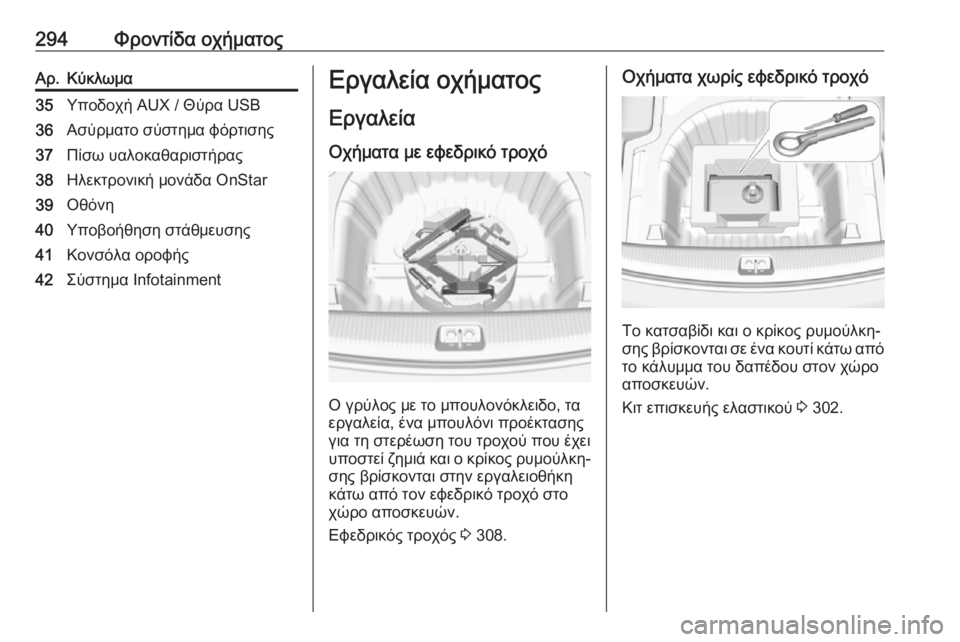

294Φροντίδα οχήματοςΑρ.Κύκλωμα35Υποδοχή AUX / Θύρα USB36Ασύρματο σύστημα φόρτισης37Πίσω υαλοκαθαριστήρας38Ηλεκτρονική μονάδα OnStar39Οθόνη40Υποβοήθηση στάθμευσης41Κονσόλα οροφής42Σύστημα InfotainmentΕργαλεία οχήματοςΕργαλείαΟχήματα με εφεδρικό τροχό
Ο γρύλος με το μπουλονόκλειδο, τα
εργαλεία, ένα μπουλόνι προέκτασης για τη στερέωση του τροχού που έχειυποστεί ζημιά και ο κρίκος ρυμούλκη‐
σης βρίσκονται στην εργαλειοθήκη
κάτω από τον εφεδρικό τροχό στο
χώρο αποσκευών.
Εφεδρικός τροχός 3 308.
Οχήματα χωρίς εφεδρικό τροχό
Το κατσαβίδι και ο κρίκος ρυμούλκη‐
σης βρίσκονται σε ένα κουτί κάτω από
το κάλυμμα του δαπέδου στον χώρο
αποσκευών.
Κιτ επισκευής ελαστικού 3 302.
