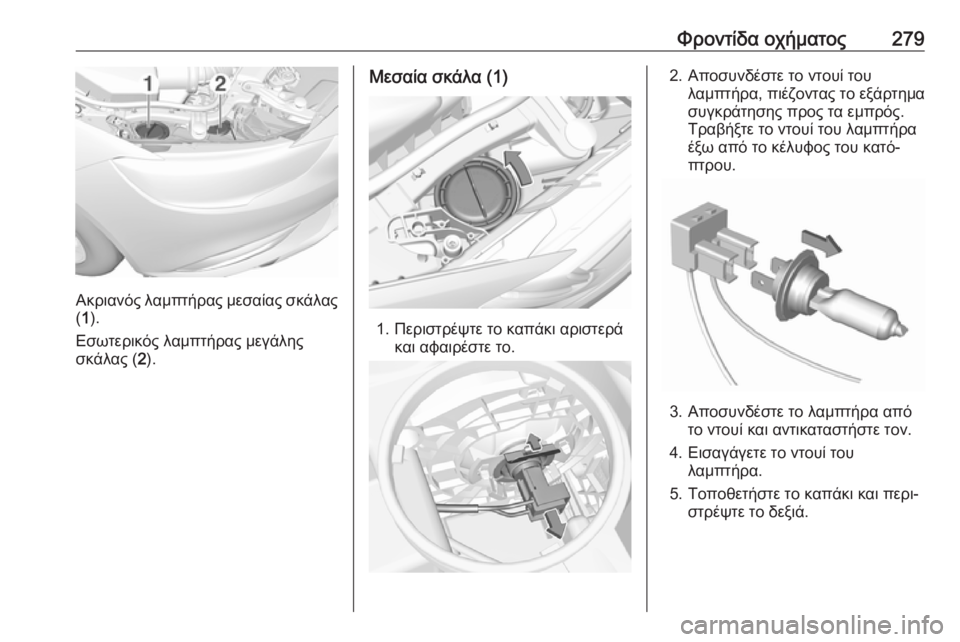

Φροντίδα οχήματος279
Ακριανός λαμπτήρας μεσαίας σκάλας( 1 ).
Εσωτερικός λαμπτήρας μεγάλης
σκάλας ( 2).
Μεσαία σκάλα (1)
1. Περιστρέψτε το καπάκι αριστερά
και αφαιρέστε το.
2. Αποσυνδέστε το ντουί τουλαμπτήρα, πιέζοντας το εξάρτημα
συγκράτησης προς τα εμπρός.
Τραβήξτε το ντουί του λαμπτήρα
έξω από το κέλυφος του κατό‐
πτρου.
3. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
4. Εισαγάγετε το ντουί του λαμπτήρα.
5. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.

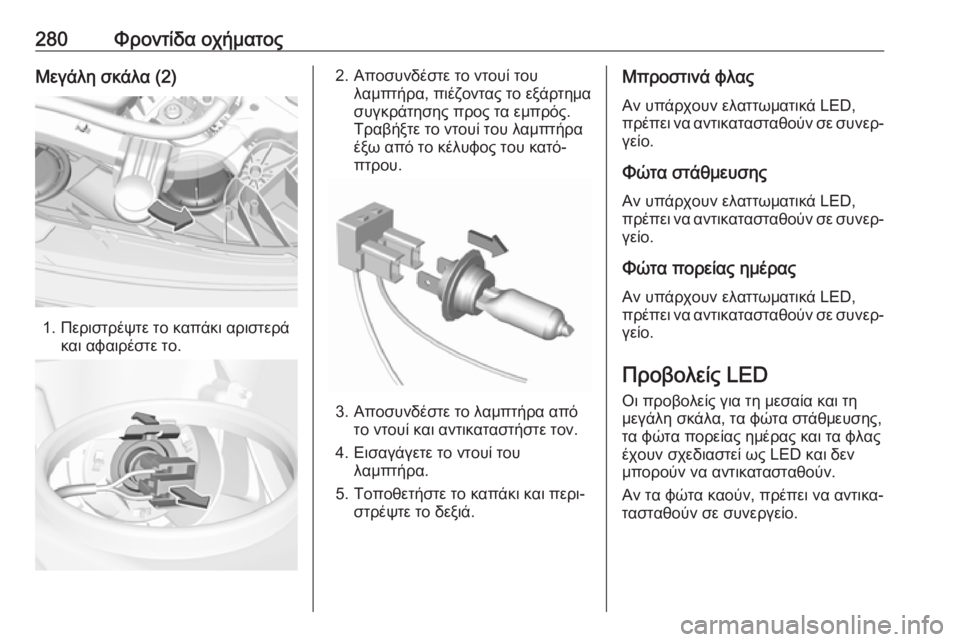

280Φροντίδα οχήματοςΜεγάλη σκάλα (2)
1. Περιστρέψτε το καπάκι αριστεράκαι αφαιρέστε το.
2. Αποσυνδέστε το ντουί τουλαμπτήρα, πιέζοντας το εξάρτημα
συγκράτησης προς τα εμπρός.
Τραβήξτε το ντουί του λαμπτήρα
έξω από το κέλυφος του κατό‐
πτρου.
3. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
4. Εισαγάγετε το ντουί του λαμπτήρα.
5. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μπροστινά φλας
Αν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐ γείο.
Φώτα στάθμευσης Αν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐
γείο.
Φώτα πορείας ημέρας Αν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐ γείο.
Προβολείς LED Οι προβολείς για τη μεσαία και τη
μεγάλη σκάλα, τα φώτα στάθμευσης,
τα φώτα πορείας ημέρας και τα φλας
έχουν σχεδιαστεί ως LED και δεν
μπορούν να αντικατασταθούν.
Αν τα φώτα καούν, πρέπει να αντικα‐
τασταθούν σε συνεργείο.

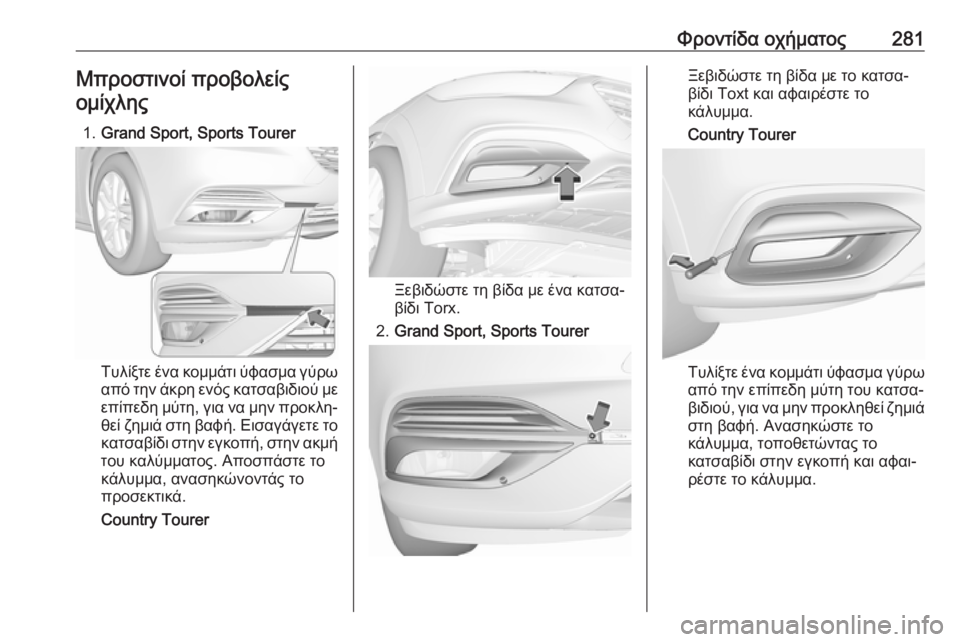

Φροντίδα οχήματος281Μπροστινοί προβολείς
ομίχλης
1. Grand Sport, Sports Tourer
Τυλίξτε ένα κομμάτι ύφασμα γύρω
από την άκρη ενός κατσαβιδιού με
επίπεδη μύτη, για να μην προκλη‐ θεί ζημιά στη βαφή. Εισαγάγετε το
κατσαβίδι στην εγκοπή, στην ακμή
του καλύμματος. Αποσπάστε το
κάλυμμα, ανασηκώνοντάς το
προσεκτικά.
Country Tourer
Ξεβιδώστε τη βίδα με ένα κατσα‐
βίδι Torx.
2. Grand Sport, Sports Tourer
Ξεβιδώστε τη βίδα με το κατσα‐
βίδι Toxt και αφαιρέστε το
κάλυμμα.
Country Tourer
Τυλίξτε ένα κομμάτι ύφασμα γύρω
από την επίπεδη μύτη του κατσα‐
βιδιού, για να μην προκληθεί ζημιά στη βαφή. Ανασηκώστε το
κάλυμμα, τοποθετώντας το
κατσαβίδι στην εγκοπή και αφαι‐
ρέστε το κάλυμμα.

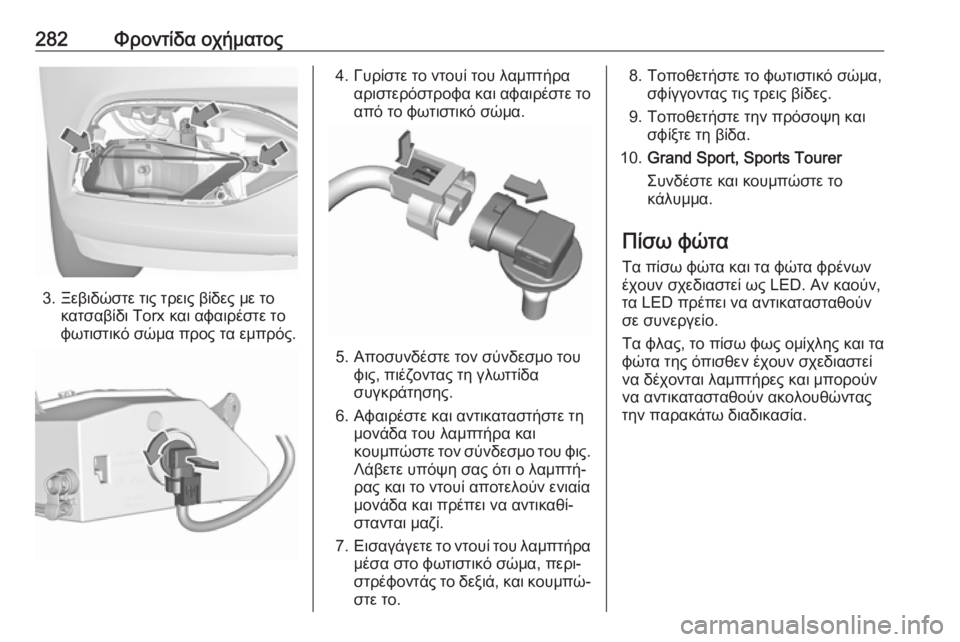

282Φροντίδα οχήματος
3. Ξεβιδώστε τις τρεις βίδες με τοκατσαβίδι Torx και αφαιρέστε τοφωτιστικό σώμα προς τα εμπρός.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
5. Αποσυνδέστε τον σύνδεσμο του φις, πιέζοντας τη γλωττίδα
συγκράτησης.
6. Αφαιρέστε και αντικαταστήστε τη μονάδα του λαμπτήρα και
κουμπώστε τον σύνδεσμο του φις.
Λάβετε υπόψη σας ότι ο λαμπτή‐
ρας και το ντουί αποτελούν ενιαία
μονάδα και πρέπει να αντικαθί‐
στανται μαζί.
7. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο φωτιστικό σώμα, περι‐
στρέφοντάς το δεξιά, και κουμπώ‐ στε το.
8. Τοποθετήστε το φωτιστικό σώμα, σφίγγοντας τις τρεις βίδες.
9. Τοποθετήστε την πρόσοψη και σφίξτε τη βίδα.
10. Grand Sport, Sports Tourer
Συνδέστε και κουμπώστε το
κάλυμμα.
Πίσω φώτα Τα πίσω φώτα και τα φώτα φρένων
έχουν σχεδιαστεί ως LED. Αν καούν,
τα LED πρέπει να αντικατασταθούν
σε συνεργείο.
Τα φλας, το πίσω φως ομίχλης και τα φώτα της όπισθεν έχουν σχεδιαστεί να δέχονται λαμπτήρες και μπορούν
να αντικατασταθούν ακολουθώντας
την παρακάτω διαδικασία.

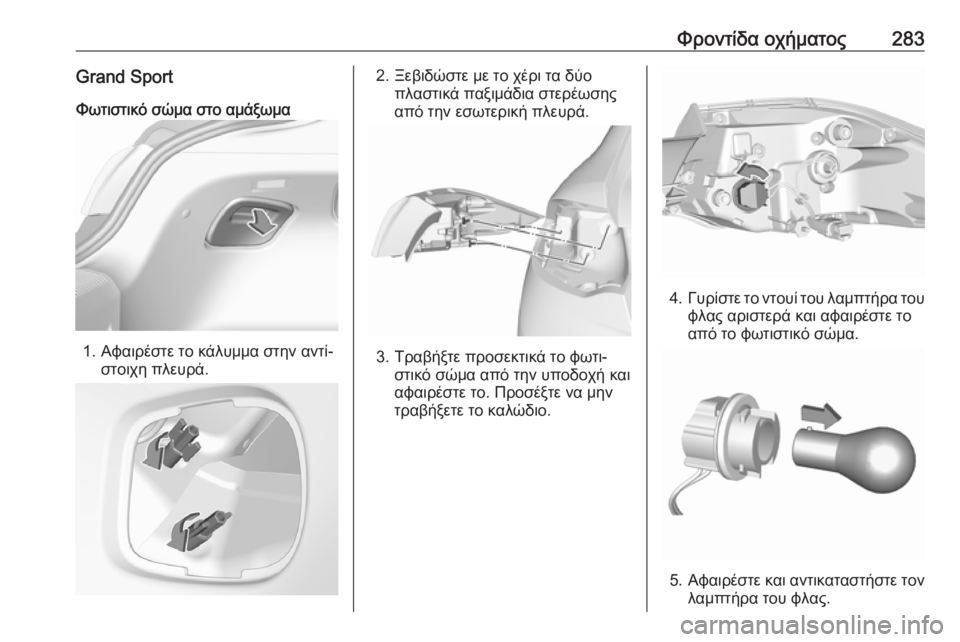

Φροντίδα οχήματος283Grand SportΦωτιστικό σώμα στο αμάξωμα
1. Αφαιρέστε το κάλυμμα στην αντί‐ στοιχη πλευρά.
2. Ξεβιδώστε με το χέρι τα δύο πλαστικά παξιμάδια στερέωσης
από την εσωτερική πλευρά.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.
4. Γυρίστε το ντουί του λαμπτήρα του
φλας αριστερά και αφαιρέστε το
από το φωτιστικό σώμα.
5. Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα του φλας.

284Φροντίδα οχήματος6. Συνδέστε το ντουί του λαμπτήραστο φωτιστικό σώμα.
7. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τα ασφαλιστικά παξιμάδια
από τη μέσα πλευρά του χώρου
αποσκευών. Κουμπώστε το
κάλυμμα.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.
2. Ξεβιδώστε το πλαστικό παξιμάδι στερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.

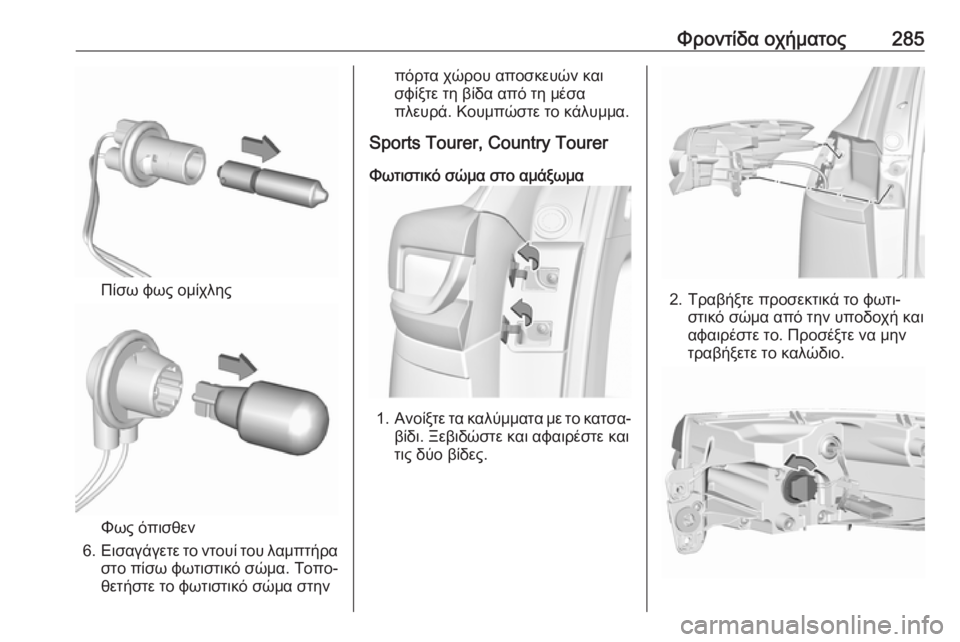

Φροντίδα οχήματος285
Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο πίσω φωτιστικό σώμα. Τοπο‐
θετήστε το φωτιστικό σώμα στην
πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.
Sports Tourer, Country Tourer
Φωτιστικό σώμα στο αμάξωμα
1. Ανοίξτε τα καλύμματα με το κατσα‐
βίδι. Ξεβιδώστε και αφαιρέστε και
τις δύο βίδες.
2. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.

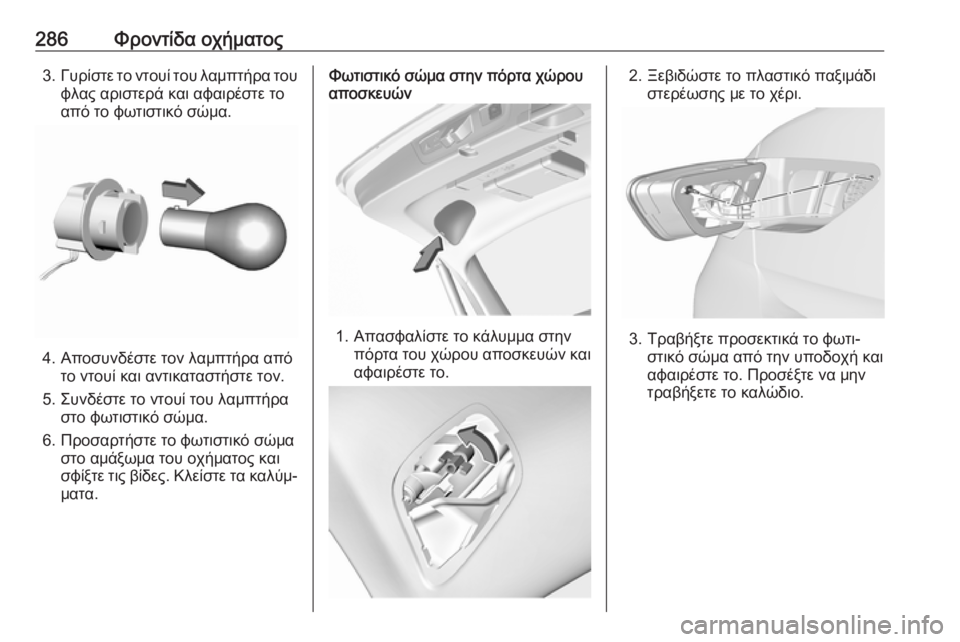

286Φροντίδα οχήματος3.Γυρίστε το ντουί του λαμπτήρα του
φλας αριστερά και αφαιρέστε το
από το φωτιστικό σώμα.
4. Αποσυνδέστε τον λαμπτήρα από το ντουί και αντικαταστήστε τον.
5. Συνδέστε το ντουί του λαμπτήρα στο φωτιστικό σώμα.
6. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τις βίδες. Κλείστε τα καλύμ‐
ματα.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.
2. Ξεβιδώστε το πλαστικό παξιμάδι στερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.
