2019.5 OPEL ASTRA K Інструкція з експлуатації інформаційно-розважальної системи (in Ukrainian)

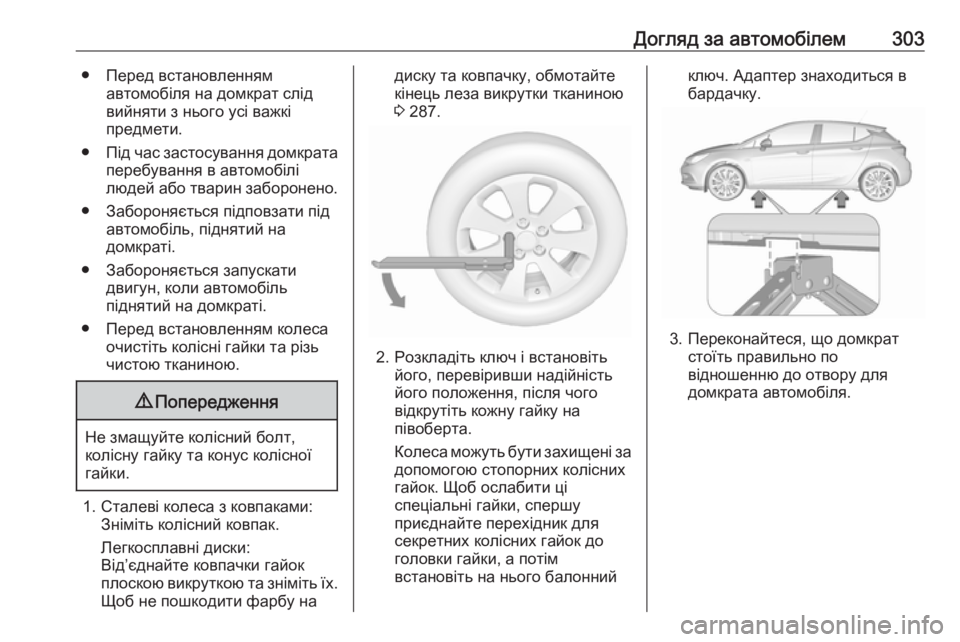

Догляд за автомобілем303● Перед встановленнямавтомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски:
Від’єднайте ковпачки гайок
плоскою викруткою та зніміть їх. Щоб не пошкодити фарбу на
диску та ковпачку, обмотайте
кінець леза викрутки тканиною
3 287.
2. Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім
встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.
3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.

304Догляд за автомобілем
4. Установіть домкрат на потрібнувисоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Переконайтеся, що край кузова
надійно вставлено в паз
домкрата.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Стежачи за надійним з’єднанням ключа з болтом,затягніть гайку кожного болта
навхрест. Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
11. Покладіть у місце для зберігання замінене колесо,
інструменти 3 287 і перехідник
для колісних гайок 3 78 та
закріпіть їх.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.

Догляд за автомобілем305Зберігання повнорозмірного
пошкодженого колеса в
багажному відділенні: 5-дверна
модель з кузовом "хетчбек"
Ніша для запасного колеса не
призначена для коліс іншого
розміру. Повнорозмірне
пошкоджене колесо необхідно
перевозити в багажному відділенні, попередньо закріпивши його
ременем.
Інструменти автомобіля 3 287.
Порядок закріплення колеса: 1. Розмістіть колесо на підлозі багажного відділення ближче
до однієї з бокових стінок.2. Проведіть вільний кінець ременя через передній отвір на
відповідній стороні.
3. Зачепіть гачок ременя за провушину й потягніть до
надійного закріплення ремінця в отворі.
4. Протягніть ремінь через шпиці колеса, як показано на
малюнку.
5. Закріпіть гачок у задньому отворі.
6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат та
інструменти тільки у відповідних відділеннях і надійно їх
закріплюйте.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди закріплювати паском.

306Догляд за автомобілемЗберігання повнорозмірного
пошкодженого колеса в
багажному відділенні: Sports
Tourer
У ніші для запасного колеса можназберігати колеса всіх допустимих
розмірів. Порядок закріплення
колеса:
1. Зніміть центральний ковпачок з емблемою фірми, натиснувши
на нього зсередини.
2. Покладіть колесо зовнішньою стороною донизу в нішу для
колеса.
3. Закріпіть пошкоджене колесо крильчастою гайкою.
4. Якщо дозволяє розмір колеса, накрийте колесо кришкою
підлоги.
Запасне колесо з направленою
шиною
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомога швидше відремонтуйте
основне колесо або замініть
його новим.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобільний акумулятор
знаходиться в багажному
відділенні під кришкою. У
моторному відділенні є точки
приєднання для запуску від
зовнішнього джерела.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом

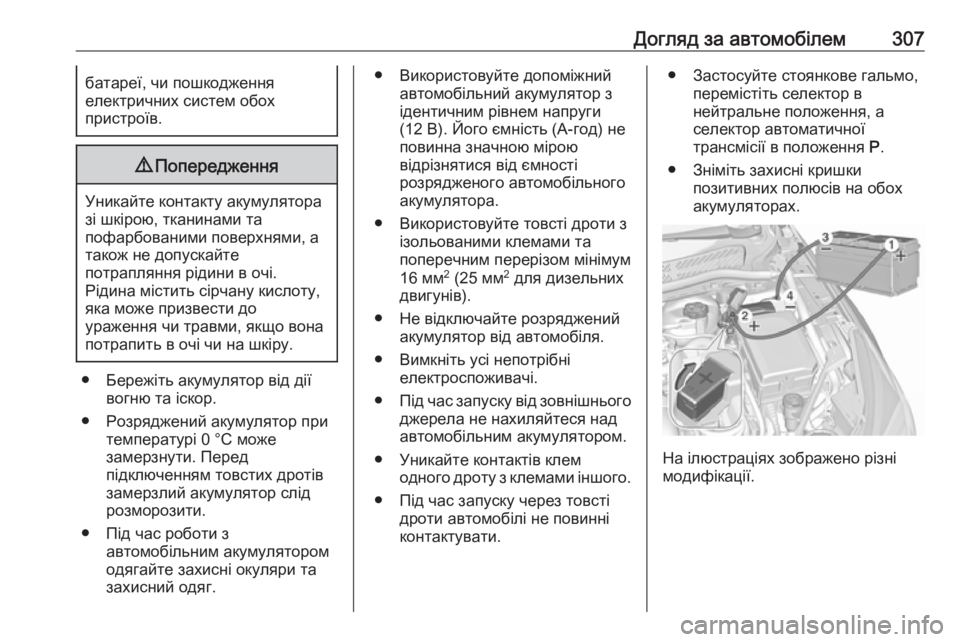

Догляд за автомобілем307батареї, чи пошкодження
електричних систем обох
пристроїв.9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Бережіть акумулятор від дії вогню та іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
● Під час роботи з автомобільним акумулятором
одягайте захисні окуляри та
захисний одяг.
● Використовуйте допоміжний автомобільний акумулятор з
ідентичним рівнем напруги (12 В). Його ємність (A-год) не
повинна значною мірою
відрізнятися від ємності
розрядженого автомобільного
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску від зовнішнього
джерела не нахиляйтеся над
автомобільним акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.● Застосуйте стоянкове гальмо, перемістіть селектор в
нейтральне положення, а
селектор автоматичної
трансмісії в положення P.
● Зніміть захисні кришки позитивних полюсів на обох
акумуляторах.
На ілюстраціях зображено різні
модифікації.

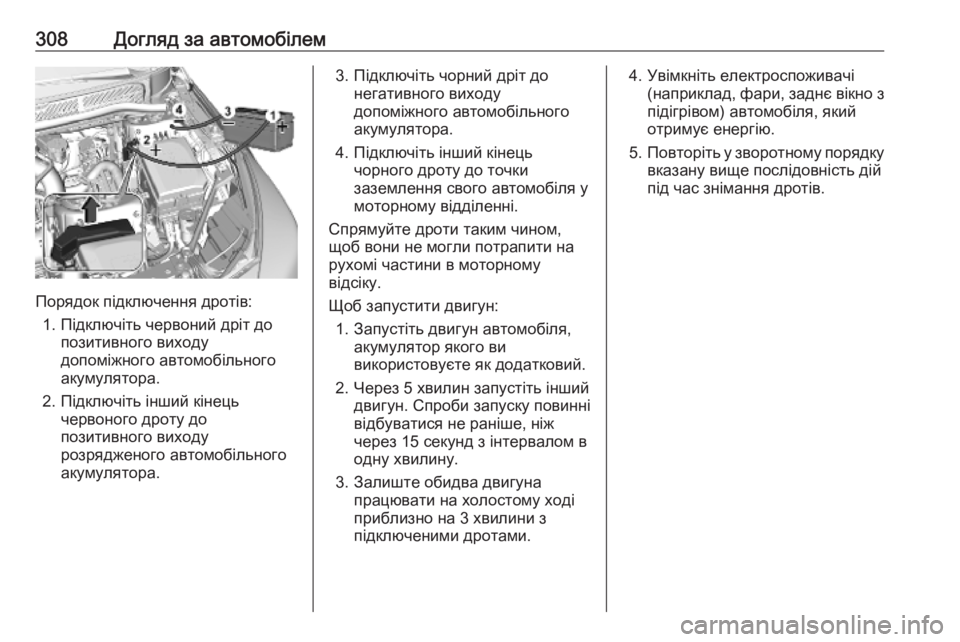

308Догляд за автомобілем
Порядок підключення дротів:1. Підключіть червоний дріт до позитивного виходудопоміжного автомобільного
акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого автомобільного
акумулятора.
3. Підключіть чорний дріт до негативного виходу
допоміжного автомобільного
акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення свого автомобіля у
моторному відділенні.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
відбуватися не раніше, ніж
через 15 секунд з інтервалом в
одну хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.

Догляд за автомобілем309Буксирування
Буксирування автомобіля
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки
тканиною. Вставте викрутку в отвір
скраю на кришці. Зніміть ковпачок,
обережно підваживши його
назовні.
Буксирна провушина зберігається
разом із інструментами до
автомобіля 3 287.
Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Під’єднайте буксир або буксирну
тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалення, щоб розблокувати кермову колонку та
забезпечити роботу стоп-сигналів,
звукового сигналу та очисників
лобового скла.
Обережно
Вимкніть такі системи допомоги
водію, як активне екстрене
гальмування 3 222, інакше під
час буксирування причепа
гальма можуть увімкнутися
автоматично.
Перемкніть важіль селектора в
положення нейтральної передачі.
Відпустіть стоянкове гальмо.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги
може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
значно більше сили.
Щоб запобігти потраплянню
вихлопних газів з буксирувального
автомобіля, увімкніть
рециркуляцію повітря та зачиніть
вікна.

310Догляд за автомобілемАвтомобілі з автоматичною
трансмісією: Автомобілі мають
буксируватися вперед зі швидкістю
не більше 80 км/год і на відстань не більше 100 км. В іншому випадку
або, якщо трансмісія несправна,
потрібно підняти передню вісь.
Зверніться по допомогу на СТО.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку зверху та
зафіксуйте її на місці.
Буксирування іншогоавтомобіляВставте викрутку в отвір скраю на
кришці. Зніміть ковпачок, обережно підваживши його назовні.
Буксирна провушина зберігається
разом із інструментами до
автомобіля 3 287.
Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Не використовуйте отвір для
кріплення ззаду під автомобілем як
буксирну провушину.
Під'єднайте буксирувальний трос
або буксирну тягу до буксирної
провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги
може пошкодити автомобіль.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку зверху та
зафіксуйте її на місці.
