Керування автомобілем та експлуатація239Виберіть відповідний параметр у
Налаштув. I Камера заднього
огляду .
Інформаційний дисплей 3 133.
Персоналізація автомобіля 3 138.
Обмеження системи
Камера заднього огляду може не
працювати як слід за наступних
обставин:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями. Очистіть
об'єктив, обмийте його водою і
протріть м'якою тканиною.
● Автомобіль буксирує причеп.● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Допомога у розпізнаваннідорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, яка розпізнає дорожні
знаки та подає інформацію про них до центру інформації для водія.
Якщо автомобіль обладнано
вбудованою системою навігації,
можна також включити дорожні
знаки з карт.
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості,
● обгін заборонено,
● завершення дії обмеження швидкості,
● завершення дії забороненого обгону.Дорожні знаки
Початок та кінець дії:
● райони міста (залежать від країни)
● шосе

240Керування автомобілем та експлуатація● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● обмеження, що діють у певний час
● обмеження, що діють на певних ділянках
● стрілки напрямку
Знаки обмеження швидкості, а також знаки заборони обгону
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
виявлення кінця ділянки з
обмеженням швидкості, або до
завершення періоду дії знака.
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає, що
система виявила ще один знак, який система не може точно
розпізнати.
Максимальна швидкість, коли
система діє без погіршення
ефективності, становить
200 км/год за умови хорошого
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Позначення дисплея
Інформація про чинні дорожні
знаки знаходиться на спеціальній
сторінці допоміжної системи
визначення дорожніх знаків у
центрі інформації для водія.
Крім того, у нижньому рядку центру інформації для водія постійно
відображається поточне
обмеження швидкості. Якщо
можливе визначення додаткових
знаків обмеження швидкості, у цій
області відображається знак +.

Керування автомобілем та експлуатація241

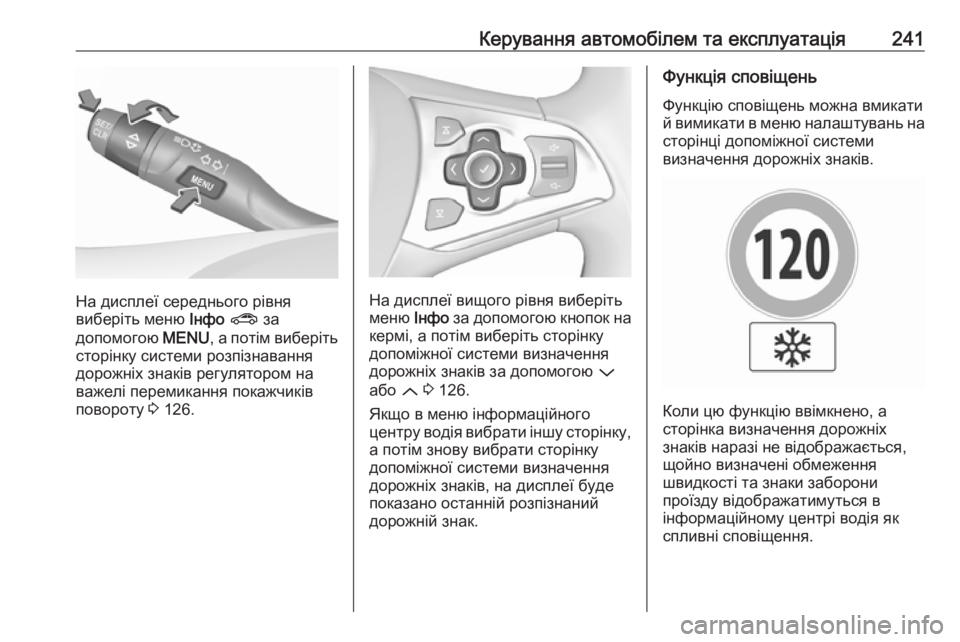

На дисплеї середнього рівня
виберіть меню Інфо ? за
допомогою MENU, а потім виберіть
сторінку системи розпізнавання дорожніх знаків регулятором наважелі перемикання покажчиків
повороту 3 126.На дисплеї вищого рівня виберіть
меню Інфо за допомогою кнопок на
кермі, а потім виберіть сторінку
допоміжної системи визначення
дорожніх знаків за допомогою P
або Q 3 126.
Якщо в меню інформаційного
центру водія вибрати іншу сторінку, а потім знову вибрати сторінку
допоміжної системи визначення
дорожніх знаків, на дисплеї буде
показано останній розпізнаний
дорожній знак.
Функція сповіщень
Функцію сповіщень можна вмикати
й вимикати в меню налаштувань на
сторінці допоміжної системи
визначення дорожніх знаків.
Коли цю функцію ввімкнено, а
сторінка визначення дорожніх
знаків наразі не відображається,
щойно визначені обмеження
швидкості та знаки заборони
проїзду відображатимуться в
інформаційному центрі водія як
спливні сповіщення.

242Керування автомобілем та експлуатація

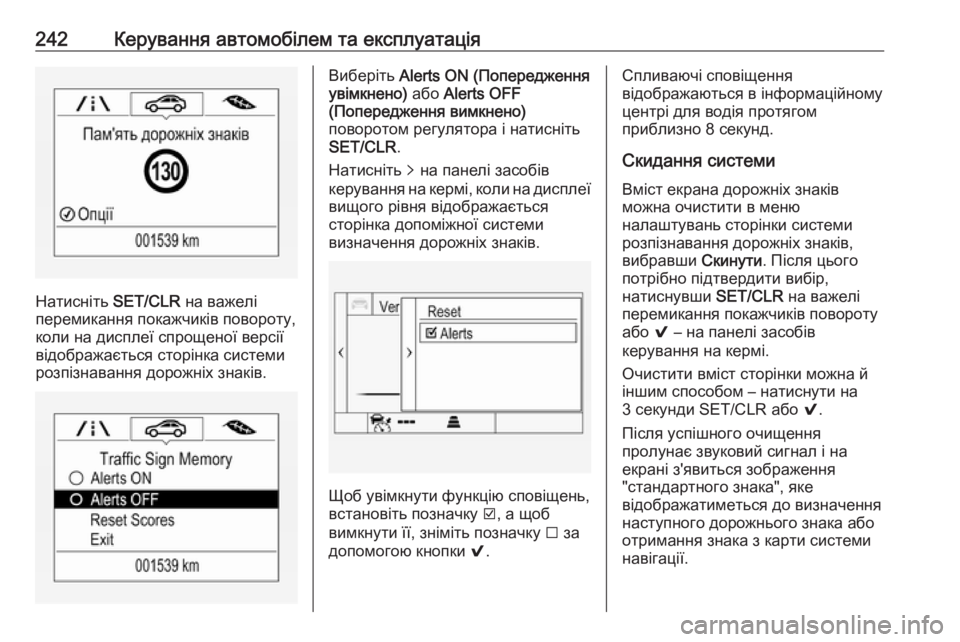

Натисніть SET/CLR на важелі
перемикання покажчиків повороту,
коли на дисплеї спрощеної версії
відображається сторінка системи
розпізнавання дорожніх знаків.
Виберіть Alerts ON (Попередження
увімкнено) або Alerts OFF
(Попередження вимкнено)
поворотом регулятора і натисніть
SET/CLR .
Натисніть q на панелі засобів
керування на кермі, коли на дисплеї
вищого рівня відображається
сторінка допоміжної системи
визначення дорожніх знаків.
Щоб увімкнути функцію сповіщень,
встановіть позначку J, а щоб
вимкнути її, зніміть позначку I за
допомогою кнопки 9.
Спливаючі сповіщення
відображаються в інформаційному
центрі для водія протягом
приблизно 8 секунд.
Скидання системи Вміст екрана дорожніх знаків
можна очистити в меню
налаштувань сторінки системи
розпізнавання дорожніх знаків,
вибравши Скинути. Після цього
потрібно підтвердити вибір,
натиснувши SET/CLR на важелі
перемикання покажчиків повороту
або 9 – на панелі засобів
керування на кермі.
Очистити вміст сторінки можна й
іншим способом – натиснути на
3 секунди SET/CLR або 9.
Після успішного очищення
пролунає звуковий сигнал і на
екрані з'явиться зображення
"стандартного знака", яке
відображатиметься до визначення
наступного дорожнього знака або
отримання знака з карти системи
навігації.

Керування автомобілем та експлуатація243

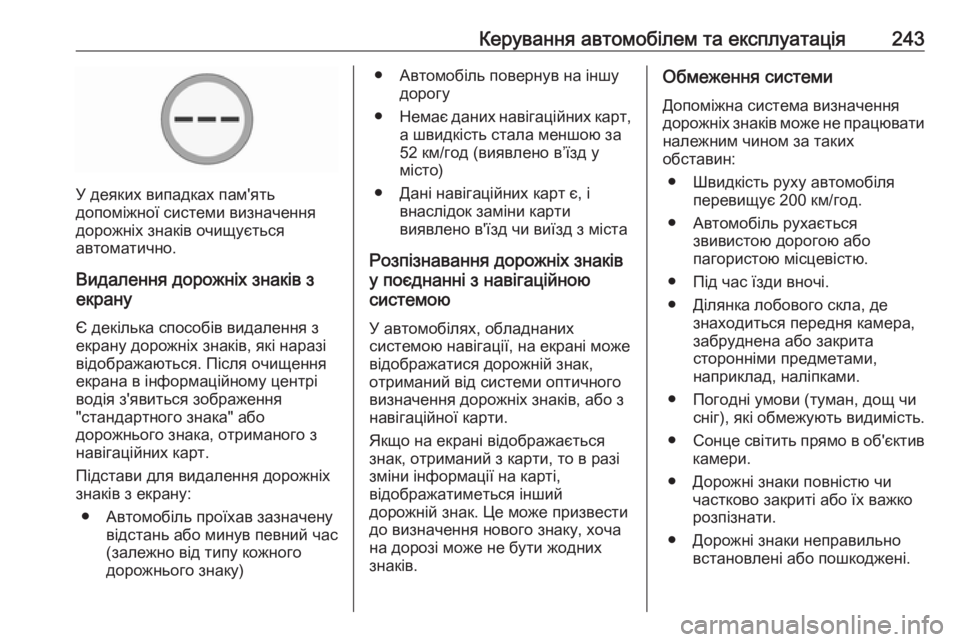

У деяких випадках пам'ять
допоміжної системи визначення
дорожніх знаків очищується
автоматично.
Видалення дорожніх знаків з
екрану
Є декілька способів видалення з
екрану дорожніх знаків, які наразі
відображаються. Після очищення
екрана в інформаційному центрі
водія з'явиться зображення
"стандартного знака" або
дорожнього знака, отриманого з
навігаційних карт.
Підстави для видалення дорожніх
знаків з екрану:
● Автомобіль проїхав зазначену відстань або минув певний час
(залежно від типу кожного
дорожнього знаку)
● Автомобіль повернув на іншу дорогу
● Немає даних навігаційних карт,
а швидкість стала меншою за
52 км/год (виявлено в’їзд у
місто)
● Дані навігаційних карт є, і внаслідок заміни карти
виявлено в'їзд чи виїзд з міста
Розпізнавання дорожніх знаків
у поєднанні з навігаційною
системою
У автомобілях, обладнаних
системою навігації, на екрані може
відображатися дорожній знак,
отриманий від системи оптичного визначення дорожніх знаків, або з
навігаційної карти.
Якщо на екрані відображається
знак, отриманий з карти, то в разі
зміни інформації на карті,
відображатиметься інший
дорожній знак. Це може призвести
до визначення нового знаку, хоча
на дорозі може не бути жодних
знаків.Обмеження системи
Допоміжна система визначення
дорожніх знаків може не працювати
належним чином за таких
обставин:
● Швидкість руху автомобіля перевищує 200 км/год.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Ділянка лобового скла, де знаходиться передня камера,
забруднена або закрита
сторонніми предметами,
наприклад, наліпками.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Сонце світить прямо в об'єктив
камери.
● Дорожні знаки повністю чи частково закриті або їх важко
розпізнати.
● Дорожні знаки неправильно встановлені або пошкоджені.

244Керування автомобілем та експлуатація● Дорожні знаки не відповідаютьВіденській конвенції про
дорожні знаки.
● Картографічні дані навігаційної
системи застаріли.Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система утримання смуги
руху
Система утримання смуги руху
призначена для запобігання
аваріям внаслідок випадкового
виїзду за межі смуги руху. Передня камера слідкує за дорожньої
розміткою вздовж смуги, якою
рухається автомобіль. Якщо
автомобіль наближається до лінії
дорожньої розмітки, кермо трохи
обертається, щоб повернути
автомобіль на смугу. Якщо система
недостатньо повернула кермо,
поверніть кермо в тому самому
напрямку. Якщо потрібно змінити
смугу руху, злегка поверніть кермо
в протилежному напрямку.
Коли автомобіль значно перетинає лінію дорожньої розмітки, система
утримання смуги руху видає
візуальне й звукове попередження.
Випадковим вважається виїзд за
межі смуги руху за таких умов:
● не ввімкнено покажчики поворотів
● покажчики поворотів увімкнено
в напрямку, протилежному до
дійсного напрямку виїзду зі
смуги
● не виконано гальмування
● не виконано прискорення
● активне керування кермом не здійснюється
Примітка
У разі виявлення нечіткої
дорожньої розмітки, наприклад, в
зонах будівництва, система
вимикається.
Примітка
У разі виявлення надто вузьких,
надто широких або значно
викривлених смуг руху система
може вимкнутися.

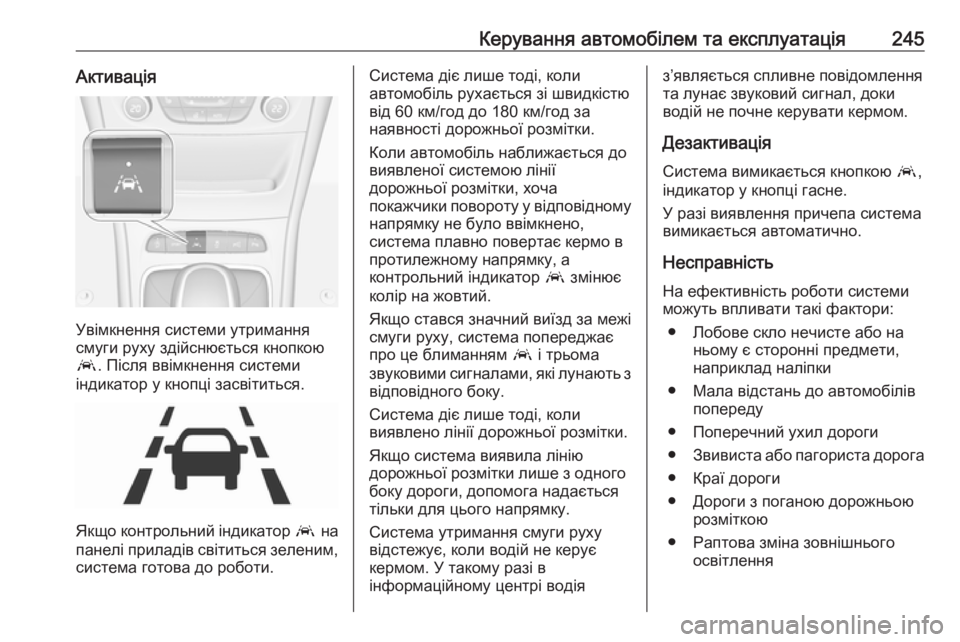

Керування автомобілем та експлуатація245Активація
Увімкнення системи утримання
смуги руху здійснюється кнопкою
a . Після ввімкнення системи
індикатор у кнопці засвітиться.
Якщо контрольний індикатор a на
панелі приладів світиться зеленим,
система готова до роботи.
Система діє лише тоді, коли
автомобіль рухається зі швидкістю від 60 км/год до 180 км/год за
наявності дорожньої розмітки.
Коли автомобіль наближається до
виявленої системою лінії
дорожньої розмітки, хоча
покажчики повороту у відповідному напрямку не було ввімкнено,
система плавно повертає кермо в
протилежному напрямку, а
контрольний індикатор a змінює
колір на жовтий.
Якщо стався значний виїзд за межі
смуги руху, система попереджає
про це блиманням a і трьома
звуковими сигналами, які лунають з
відповідного боку.
Система діє лише тоді, коли
виявлено лінії дорожньої розмітки.
Якщо система виявила лінію
дорожньої розмітки лише з одного боку дороги, допомога надається
тільки для цього напрямку.
Система утримання смуги руху
відстежує, коли водій не керує
кермом. У такому разі в
інформаційному центрі водіяз’являється спливне повідомлення
та лунає звуковий сигнал, доки водій не почне керувати кермом.
Дезактивація Система вимикається кнопкою a,
індикатор у кнопці гасне.
У разі виявлення причепа система
вимикається автоматично.
Несправність
На ефективність роботи системи
можуть впливати такі фактори:
● Лобове скло нечисте або на ньому є сторонні предмети,
наприклад наліпки
● Мала відстань до автомобілів попереду
● Поперечний ухил дороги
● Звивиста або пагориста дорога
● Краї дороги
● Дороги з поганою дорожньою розміткою
● Раптова зміна зовнішнього освітлення

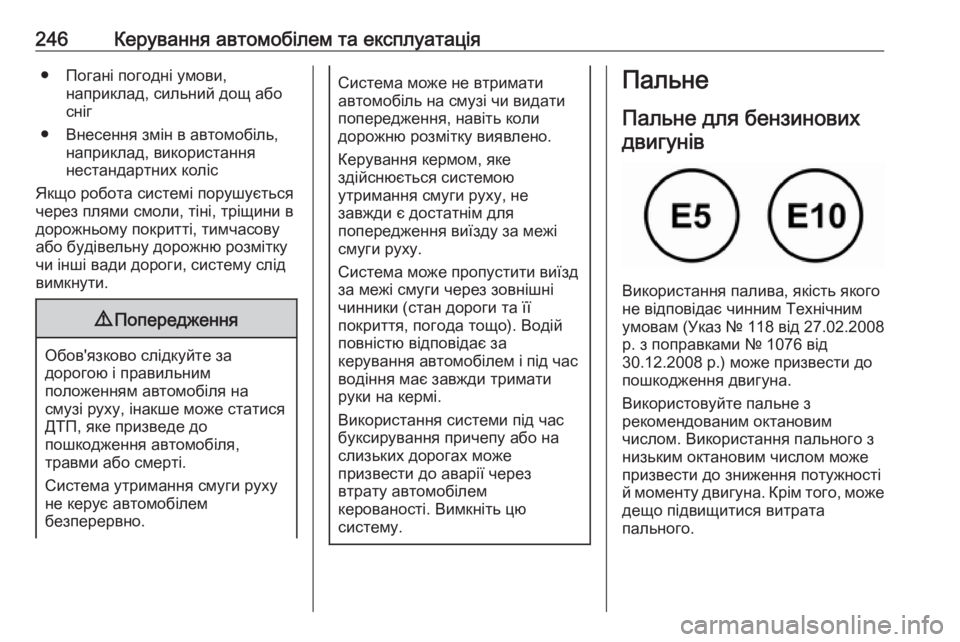

246Керування автомобілем та експлуатація● Погані погодні умови,наприклад, сильний дощ або
сніг
● Внесення змін в автомобіль, наприклад, використання
нестандартних коліс
Якщо робота системі порушується
через плями смоли, тіні, тріщини в
дорожньому покритті, тимчасову
або будівельну дорожню розмітку
чи інші вади дороги, систему слід
вимкнути.9 Попередження
Обов'язково слідкуйте за
дорогою і правильним
положенням автомобіля на
смузі руху, інакше може статися
ДТП, яке призведе до
пошкодження автомобіля,
травми або смерті.
Система утримання смуги руху
не керує автомобілем
безперервно.
Система може не втримати
автомобіль на смузі чи видати
попередження, навіть коли
дорожню розмітку виявлено.
Керування кермом, яке
здійснюється системою
утримання смуги руху, не
завжди є достатнім для
попередження виїзду за межі
смуги руху.
Система може пропустити виїзд
за межі смуги через зовнішні
чинники (стан дороги та її
покриття, погода тощо). Водій
повністю відповідає за
керування автомобілем і під час водіння має завжди тримати
руки на кермі.
Використання системи під час
буксирування причепу або на
слизьких дорогах може
призвести до аварії через
втрату автомобілем
керованості. Вимкніть цю
систему.Пальне
Пальне для бензинових двигунів
Використання палива, якість якого
не відповідає чинним Технічним
умовам (Указ № 118 від 27.02.2008 р. з поправками № 1076 від
30.12.2008 р.) може призвести до
пошкодження двигуна.
Використовуйте пальне з
рекомендованим октановим
числом. Використання пального з
низьким октановим числом може
призвести до зниження потужності
й моменту двигуна. Крім того, може дещо підвищитися витрата
пального.
