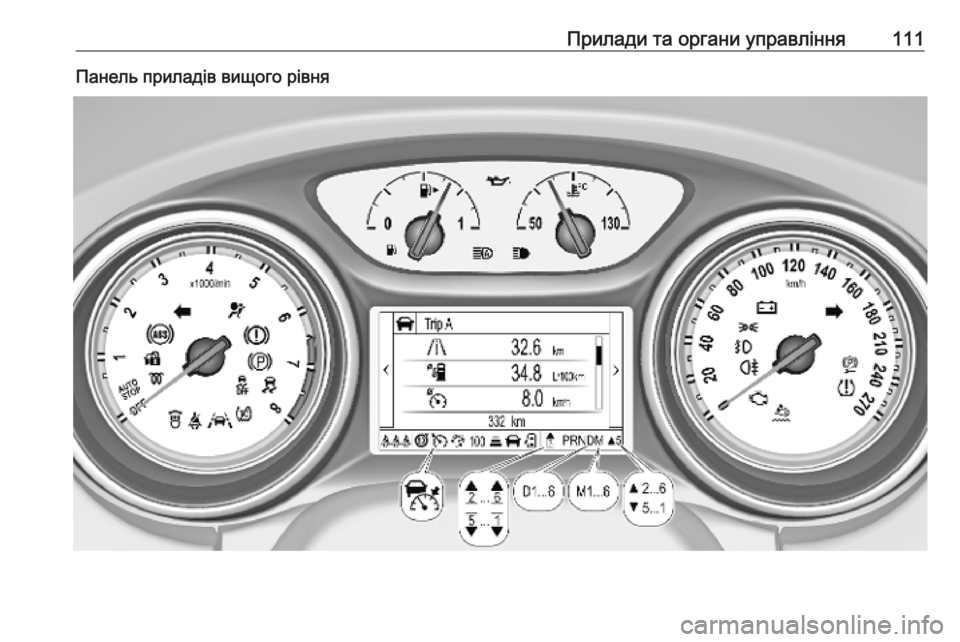

Прилади та органи управління111Панель приладів вищого рівня

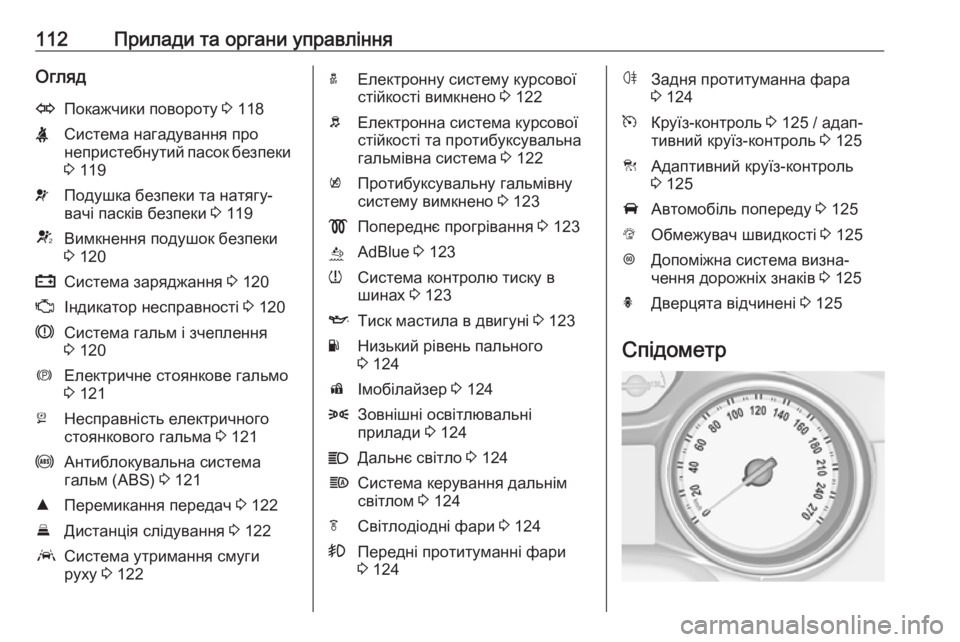

112Прилади та органи управлінняОглядOПокажчики повороту 3 118XСистема нагадування про
непристебнутий пасок безпеки 3 119vПодушка безпеки та натягу‐
вачі пасків безпеки 3 119VВимкнення подушок безпеки
3 120pСистема заряджання 3 120ZІндикатор несправності 3 120RСистема гальм і зчеплення
3 120mЕлектричне стоянкове гальмо
3 121jНесправність електричного
стоянкового гальма 3 121uАнтиблокувальна система
гальм (ABS) 3 121RПеремикання передач 3 122EДистанція слідування 3 122aСистема утримання смуги
руху 3 122aЕлектронну систему курсової
стійкості вимкнено 3 122bЕлектронна система курсової
стійкості та протибуксувальна
гальмівна система 3 122kПротибуксувальну гальмівну
систему вимкнено 3 123!Попереднє прогрівання 3 123ùAdBlue 3 123wСистема контролю тиску в
шинах 3 123IТиск мастила в двигуні 3 123YНизький рівень пального
3 124dІмобілайзер 3 1248Зовнішні освітлювальні
прилади 3 124CДальнє світло 3 124fСистема керування дальнім
світлом 3 124fСвітлодіодні фари 3 124>Передні протитуманні фари
3 124øЗадня протитуманна фара
3 124mКруїз-контроль 3 125 / адап‐
тивний круїз-контроль 3 125CАдаптивний круїз-контроль
3 125AАвтомобіль попереду 3 125LОбмежувач швидкості 3 125LДопоміжна система визна‐
чення дорожніх знаків 3 125hДверцята відчинені 3 125

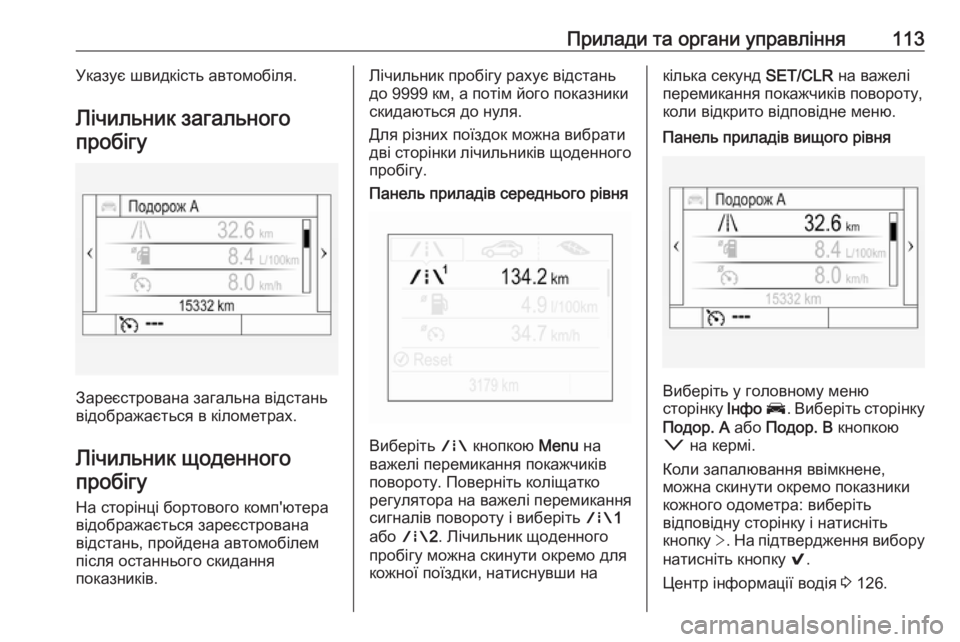

Спідометр

Прилади та органи управління113Указує швидкість автомобіля.
Лічильник загального пробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
На сторінці бортового комп'ютера відображається зареєстрована
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.
Для різних поїздок можна вибрати
дві сторінки лічильників щоденного пробігу.Панель приладів середнього рівня
Виберіть ; кнопкою Menu на
важелі перемикання покажчиків
повороту. Поверніть коліщатко
регулятора на важелі перемикання сигналів повороту і виберіть ;1
або ;2. Лічильник щоденного
пробігу можна скинути окремо для
кожної поїздки, натиснувши на
кілька секунд SET/CLR на важелі
перемикання покажчиків повороту,
коли відкрито відповідне меню.Панель приладів вищого рівня
Виберіть у головному меню
сторінку Інфо J . Виберіть сторінку
Подор. А або Подор. В кнопкою
o на кермі.
Коли запалювання ввімкнене,
можна скинути окремо показники
кожного одометра: виберіть
відповідну сторінку і натисніть
кнопку >. На підтвердження вибору
натисніть кнопку 9.
Центр інформації водія 3 126.

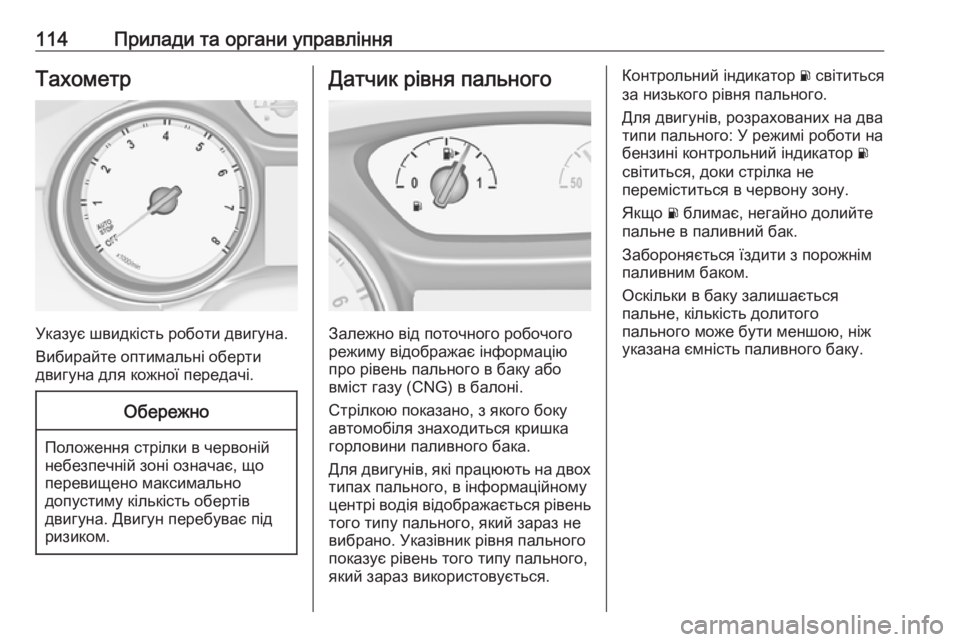

114Прилади та органи управлінняТахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Залежно від поточного робочого
режиму відображає інформацію
про рівень пального в баку або
вміст газу (CNG) в балоні.
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.
Для двигунів, які працюють на двох типах пального, в інформаційному
центрі водія відображається рівень
того типу пального, який зараз не
вибрано. Указівник рівня пального
показує рівень того типу пального,
який зараз використовується.
Контрольний індикатор r світиться
за низького рівня пального.
Для двигунів, розрахованих на два
типи пального: У режимі роботи на
бензині контрольний індикатор r
світиться, доки стрілка не
переміститься в червону зону.
Якщо r блимає, негайно долийте
пальне в паливний бак.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного баку.

Прилади та органи управління115Селектор палива
Робота на природному газі
(CNG)
Щоб перемкнутися з бензину на
природний газ і навпаки,
натискайте X.
Світлодіодний індикатор позначає
поточний режим роботи.
Світлодіодний
індикатор
вимкнено:робота на
бензиніІндикатор
світиться:робота на
природному газіСвітлодіодний
індикатор
блимає
приблизно
впродовж
п’яти секунд:вибрано
перемикання на
інший режим
пального, але
перемикання
неможливеІндикатор
блимає:виконується
перемикання на
інший режим
пального –
блимання
припиниться,
коли
перемикання
буде завершено
Перемикання неможливе за
високого навантаження
(наприклад, під час інтенсивного
прискорення, на повному газу).
Якщо протягом короткого періоду
було здійснено кількаразове
перемикання селектора,
увімкнеться блокування
перемикання передач. Двигун
залишається в поточному
робочому режимі. Блокування
залишається активним до
вимкнення системи запалювання.
Під час роботи в режимі бензину
може спостерігатися невелика
втрата потужності та обертального моменту. Таким чином, потрібно
відповідно адаптувати стиль
водіння (наприклад, під час
виконання маневрів) і
навантаження на автомобіль
(наприклад, навантаження на
причіпний пристрій).
Автомобіль витрачає бензин під час запуску двигуна і навіть під час деяких режимів роботи на
природному газі. Витрата бензину в режимі роботи на природному газі
може бути неоднаковою залежно
від навантаження на автомобіль
(наприклад, під час перевезення
важких вантажів або
буксирування). За низького рівня
пального з’являється відповідне
повідомлення з нагадуванням
заправити автомобіль.
Примітка
Завжди перевіряйте, чи достатньо
бензину в баку.
Пальне для роботи автомобіля на природному газі 3 249.

116Прилади та органи управлінняПримусове перемикання на
інше пальнеУ газовому балоні низький рівень газу
Як тільки балон для природного
газу спорожніє, буде здійснено
автоматичний перехід на роботу на бензині. Ручне ввімкнення режиму
роботи на природному газі буде
неможливим, доки система не
виявить, що газовий балон
заправлено.
Перш ніж у бензиновій паливній
системі закінчиться пальне,
відобразиться попереджувальне
повідомлення, яке не можна буде
закрити.У баку низький рівень бензину, але
в газовому балоні є достатньо газу
Якщо рівень бензину в баку стає
нижчим за певне значення,
автомобіль автоматично
переходить у режим роботи на газі
за умови, що в газовому балоні
достатньо газу. Ручне ввімкнення
режиму роботи на бензині буде
неможливим.Перш ніж в обох паливних
системах не залишиться пального,
відобразиться попереджувальне
повідомлення, яке не можна буде
закрити.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
50:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температура130:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система контролю терміну служби
моторного мастила надає
інформацію про те, коли слід
замінити мастило та фільтр.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити масло, може істотно
відрізнятися.

Прилади та органи управління117Коли система визначить, що термін
служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Change Engine Oil Soon (Замініть масло якнайшвидше) . Виконайте
заміну мастила та фільтра на
станції технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Це може бути додаткова заміна
моторного мастила та фільтра або
частина звичайного
обслуговування.У центрі інформації для водія
відображається меню терміну
служби мастила 3 126.
На дисплеї середнього рівня
виберіть меню Налаштування,
натиснувши MENU на важелі
перемикання сигналів повороту.
Виберіть сторінку Remaining Oil Life
(Тривалість терміну служби
масла) поворотом коліщатка
регулятора.
На дисплеї вищого рівня виберіть меню Інфо, натиснувши p на кермі.
Щоб вибрати сторінку Remaining
Oil Life (Тривалість терміну служби
масла) , натисніть кнопку P.
Час, що залишився до закінчення
терміну служби мастила,
зазначається в процентах.
Скидання показників
Для скидання значень на дисплеї
середнього рівня слід протягом
кількох секунд натискати SET/CLR
на важелі перемикання сигналів
повороту. Система запалення має
бути увімкненою, але двигун
запускати не потрібно.

118Прилади та органи управлінняНа дисплеї вищого рівня слід
відкрити вкладену папку,
натиснувши > на кермі. Після цього
слід вибрати пункт Скинути і
підтвердити вибір, 9 натискаючи
кнопку протягом декількох секунд.
Система запалення має бути
увімкненою, але двигун запускати
не потрібно.
Щоб забезпечити відображення
точних даних, після кожної заміни
масла потрібно скидати параметри системи. Зверніться по допомогуна СТО.
Чергове технічне
обслуговування
Коли буде потрібне
обслуговування автомобіля, в
інформаційному центрі водія
з’явиться повідомлення. Для
виконання робіт із обслуговування
зверніться на СТО протягом одного
тижня або не пізніше ніж після
500 км пробігу (залежно від того,
що настане першим).
Інформація про обслуговування
3 315.Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активаціїЗображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 109.
Вказівники повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Увімкнено покажчики повороту або
ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність покажчиків повороту
чи відповідного запобіжника,
несправність покажчиків повороту
на причепі.
Заміна лампи 3 268.
Запобіжники 3 280.
Покажчики повороту 3 158.
